基于ArduinoUno的超声波测距手持装置结构

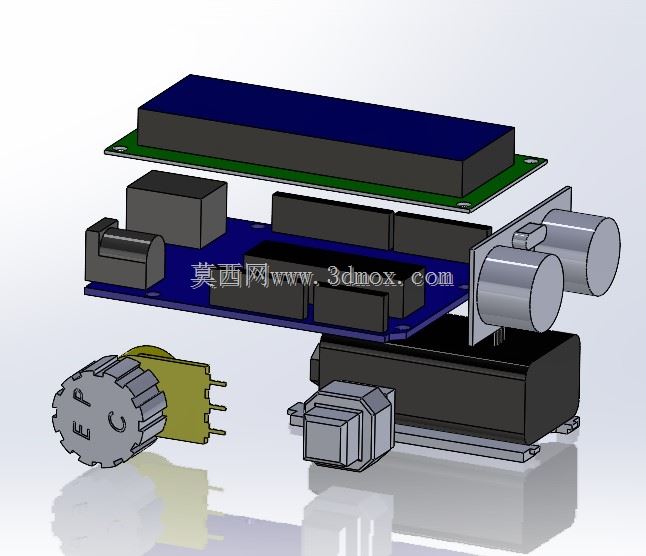

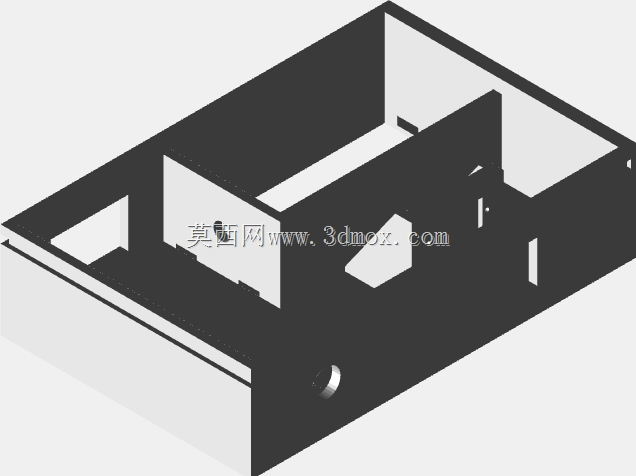

　　这款手持测距装置的结构设计围绕便携实测场景展开，核心适配ArduinoUno控制板与HC-SR04类超声波传感器的集成安装，可实现非接触式距离测算，最初的功能指向是快速获取人体身高数据，也可拓展用于室内空间尺寸快速量测、障碍物距离预判等日常或小型工程实测场景。整体外壳采用分体式嵌套结构，分为上盖、中框、底仓三个独立装配模块，所有结构件均可通过桌面级FDM3D打印机直接成型，无需额外支撑结构，打印完成后仅需去除少量层纹毛刺即可完成装配，适配PLA、PETG等常用3D打印耗材的成型特性，壁厚统一设置为2mm，兼顾结构强度与打印耗材成本控制。

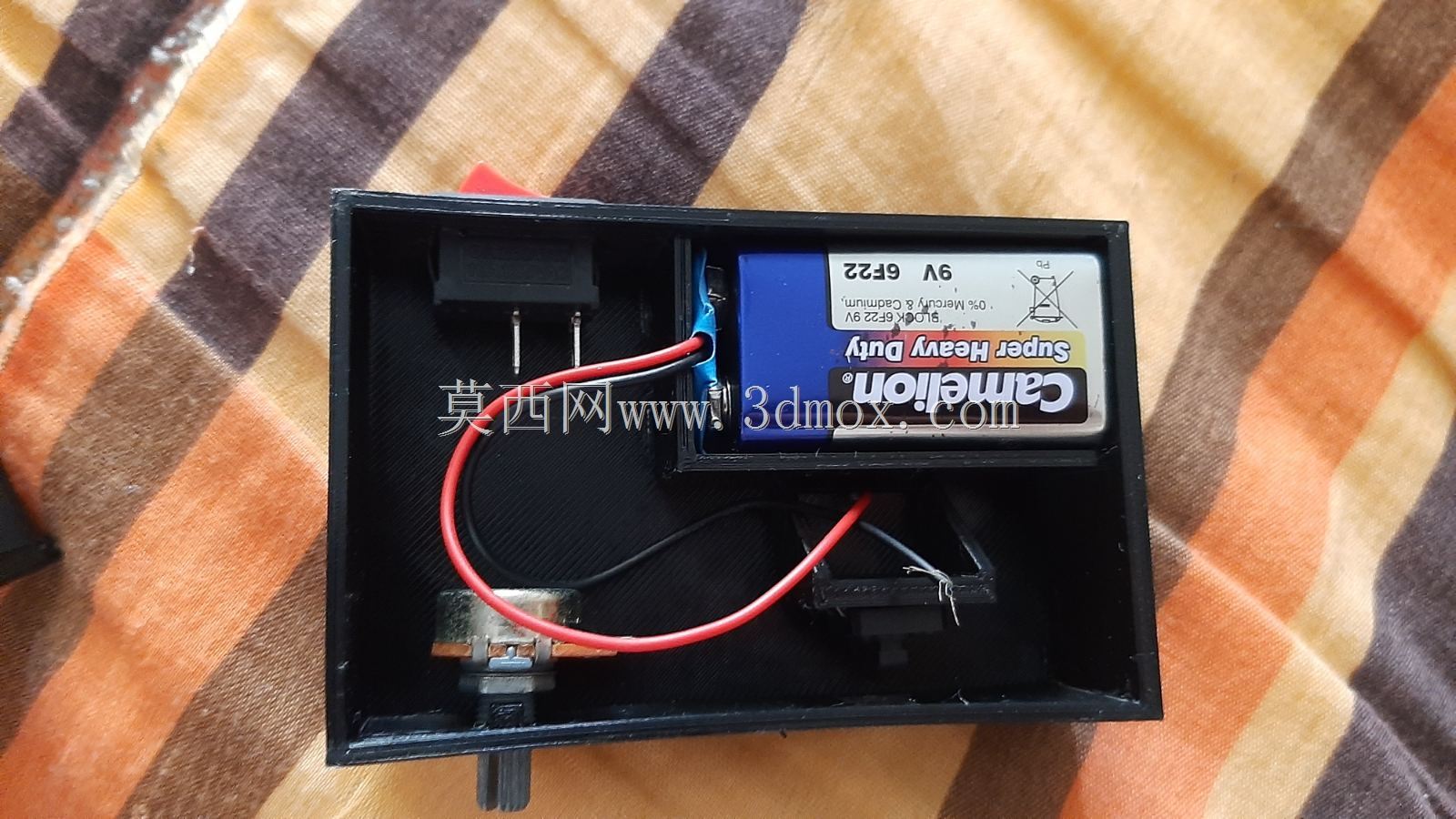

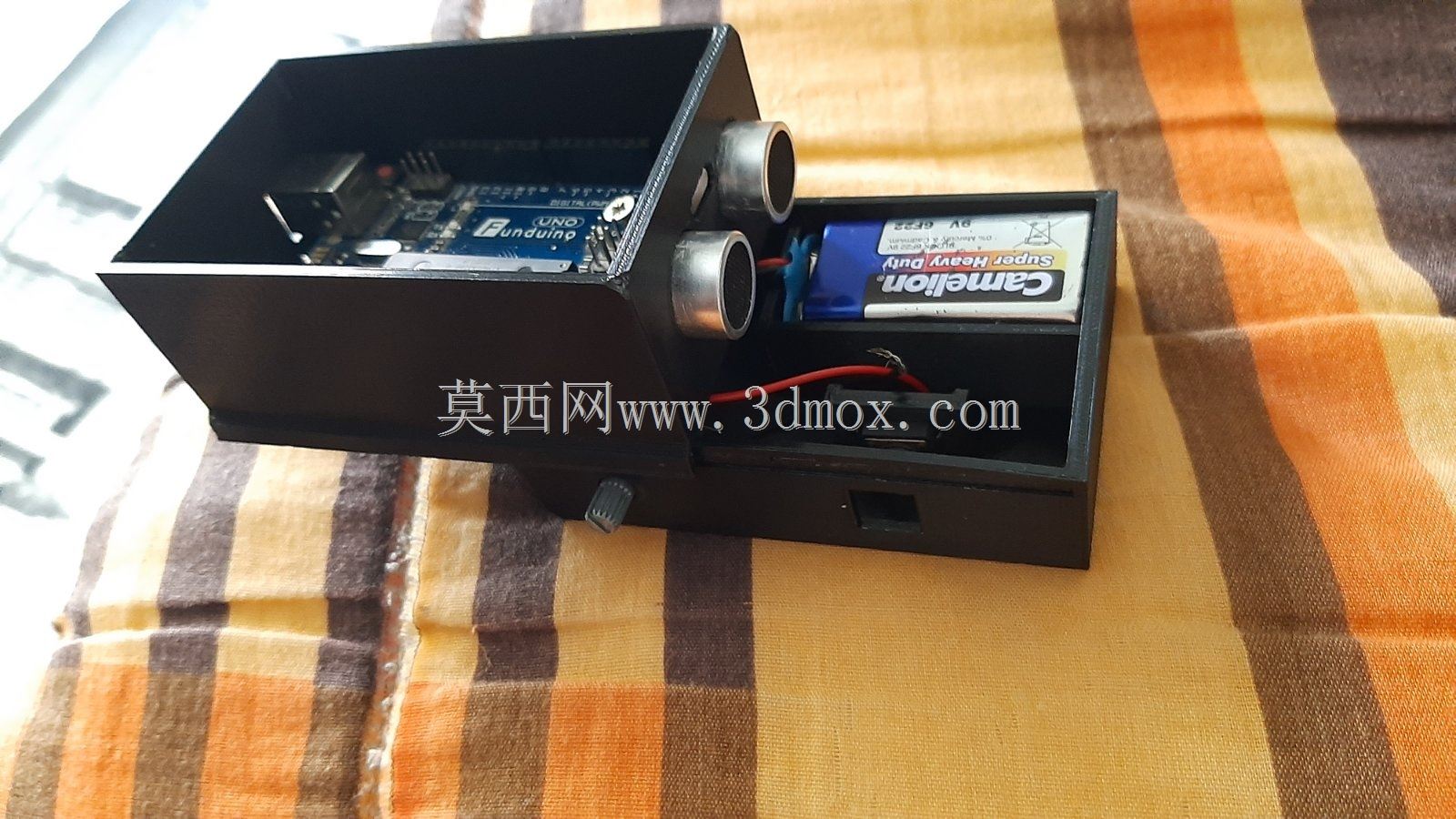

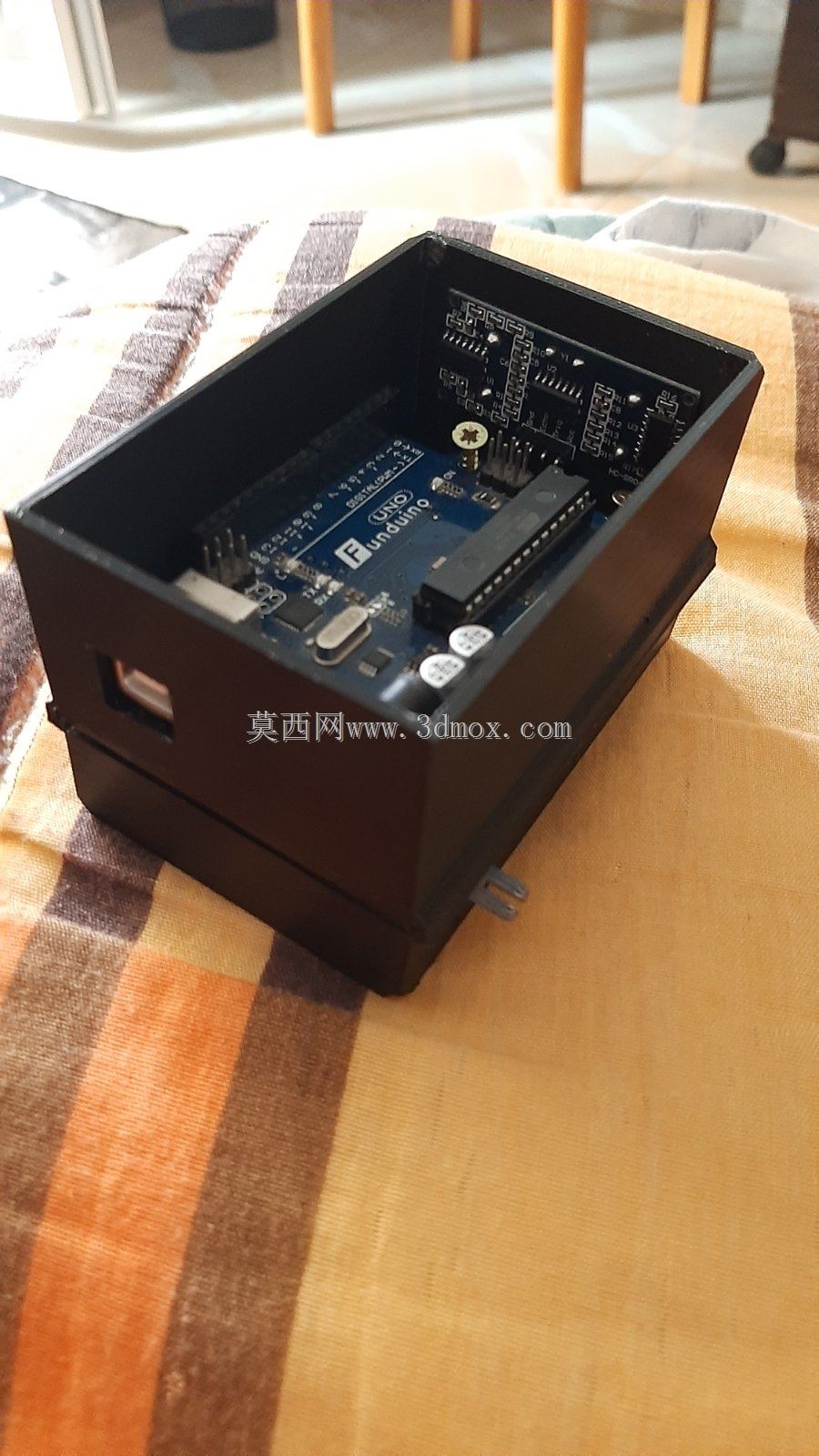

　　底仓部分预留了标准9V叠层电池的安装位，电池仓侧边设计了弹性卡扣结构，无需额外螺丝固定即可卡紧电池，避免手持移动过程中电池晃动移位；电池仓与控制板安装区之间设置了过线缺口，方便电池供电线直接连接至ArduinoUno板的电源接口，走线空间预留了3mm间隙，可容纳22AWG规格的杜邦线排布，不会出现压线、卡线的装配问题。中框部分是整个结构的承载核心，ArduinoUno控制板通过四个M3铜柱固定在中框的安装柱上，安装柱高度设置为8mm，保证控制板背面与中框底面留有足够散热间隙，避免长时间工作时热量堆积；中框一侧预留了超声波传感器的两个圆形安装孔，孔径与常用的16mm直径超声波探头完全匹配，探头安装后前端面与外壳侧面齐平，不会突出外壳表面，避免手持剐蹭或碰撞损坏探头；中框另一侧预留了6mm直径的轻触按钮安装孔，按钮帽突出外壳表面2mm，按压行程适配常用的665mm轻触开关，可实现测量启停、数据保持的功能触发，单次按下即可冻结当前屏幕显示的距离数值，再次按下恢复实时测量，适合单人操作时读取数据。

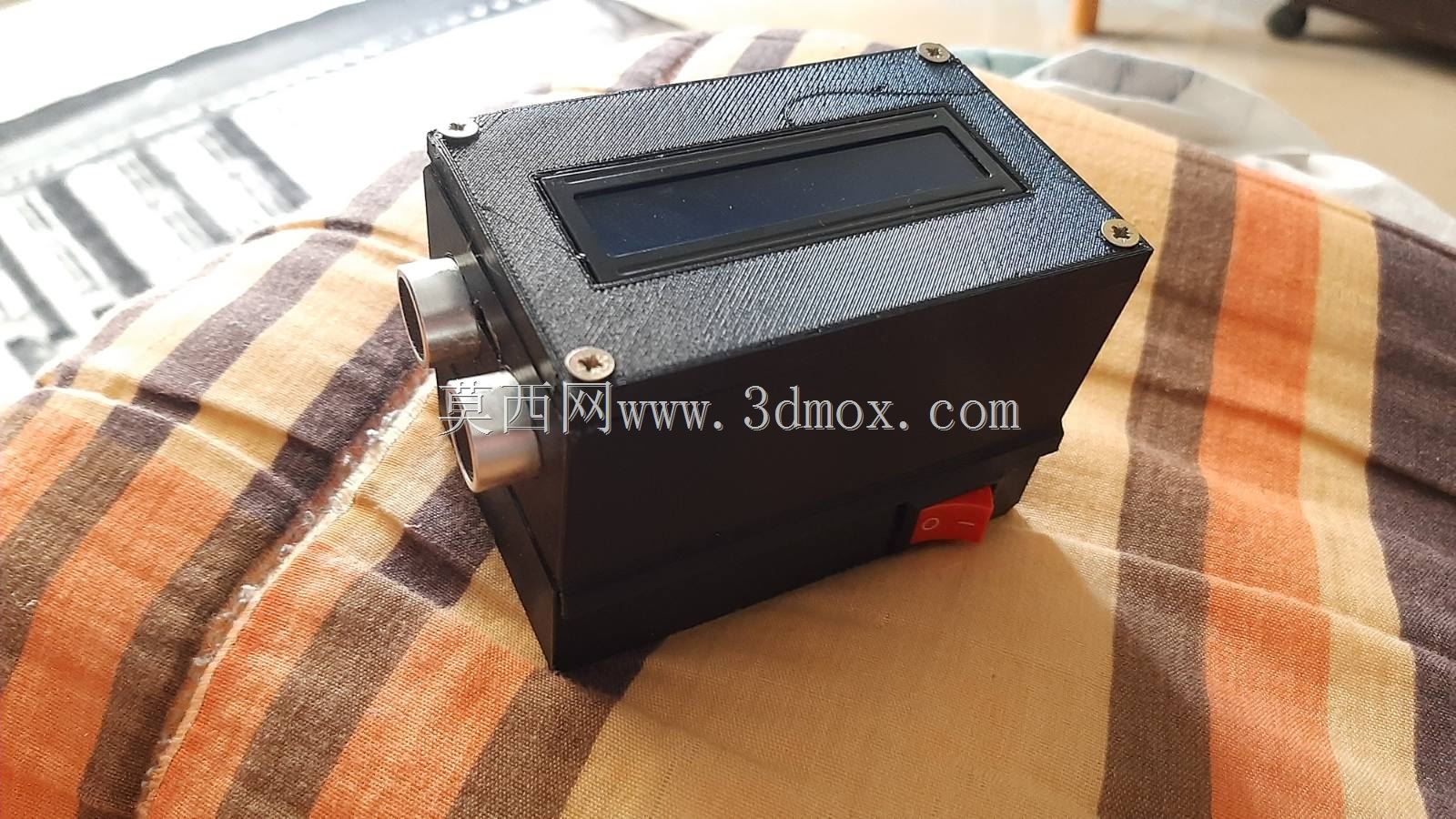

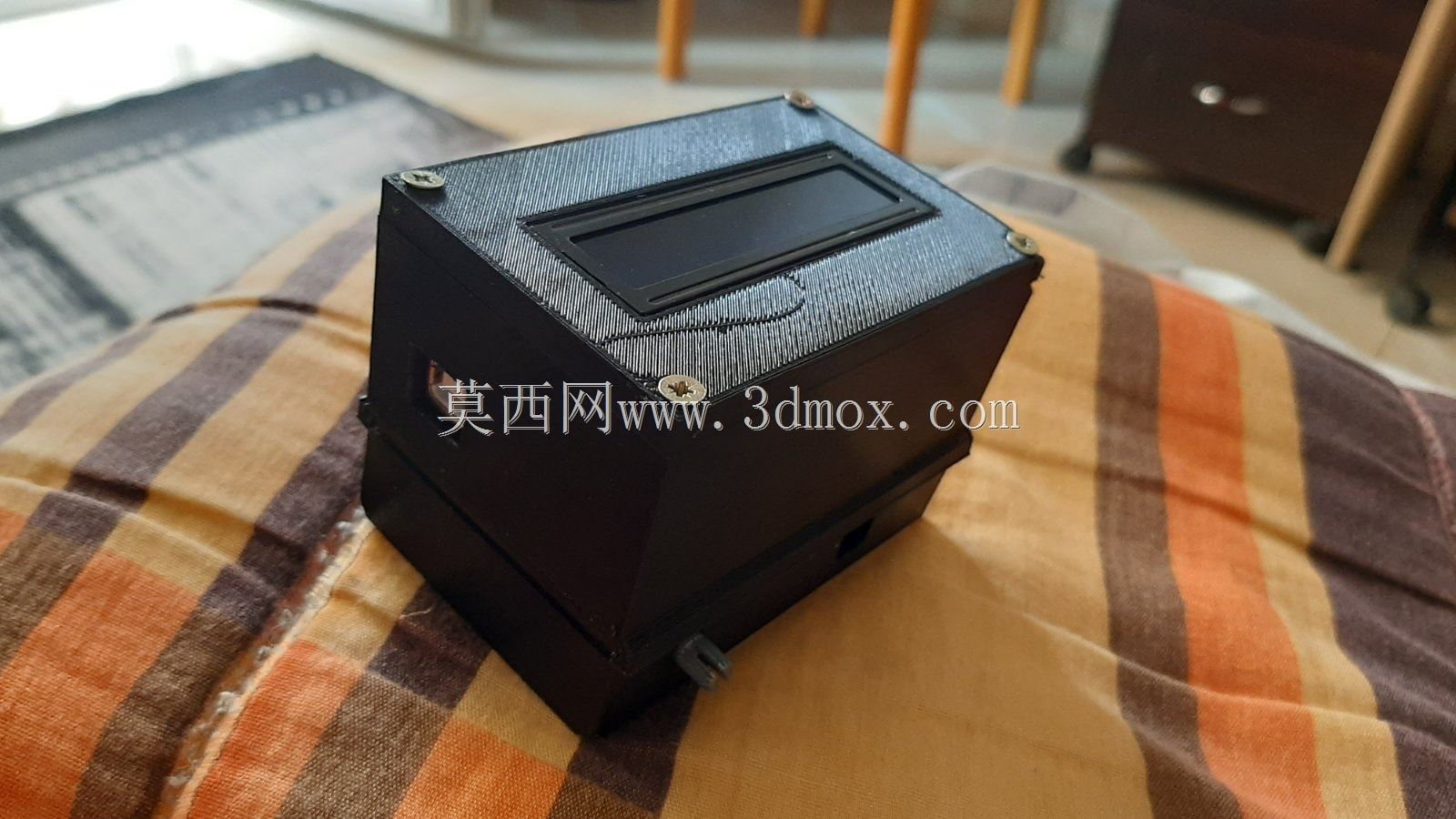

　　上盖部分预留了0.96寸OLED显示屏的开窗位置，显示屏通过双面胶或M2螺丝固定在上盖内侧，显示区域完全露出开窗位置，可视角度覆盖正面120度范围，正常手持握持时即可清晰读取数值；上盖与中框的连接采用侧边卡扣加单侧M3螺丝锁紧的组合方式，日常更换电池或调试线路时，仅需拧下一颗螺丝即可掀开上盖，无需完全拆解整个外壳，维护操作十分便捷；外壳底部设计了1mm深度的防滑纹理区域，增加手持时的摩擦力，单手握持时手指刚好贴合侧边的弧度设计，长时间握持不会产生明显的硌手感。

　　整个装置的外形尺寸控制在100mm60mm45mm范围内，可轻松放入上衣口袋或工具包中携带，所有安装边界均严格匹配所选电子元件的标准尺寸，传感器安装孔的中心距设置为25mm，完全符合超声波探头的最佳安装间距要求，避免两个探头距离过近产生信号串扰；控制板安装位的定位孔间距完全对齐ArduinoUno板的标准安装孔位，无需额外打孔或修改控制板即可直接装配；电池仓的内部尺寸为50mm30mm18mm，除了适配标准9V叠层电池，也可容纳两节18650锂电池加小型升压模块的供电组合，拓展供电方案的选择空间。结构设计时特意将所有受力部位的壁厚做了局部加厚，比如按钮安装位、螺丝柱位置的壁厚增加到3mm，避免多次按压或反复拆装螺丝时出现结构开裂；外壳的所有边角均做了R2的圆角处理，没有尖锐棱角，手持使用时更加安全，也能减少3D打印过程中的翘边问题。
