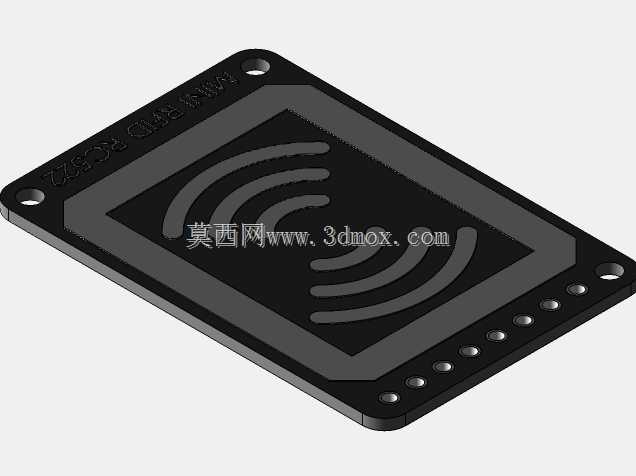

迷你RFID-RC522射频读卡模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-02 ID:914702
  • 迷你RFID-RC522射频读卡模块结构设计

  在嵌入式射频识别终端的结构开发工作中,RC522系列读卡模块是接触式近场识别场景里应用极广的核心部件,这次完成的迷你版RC522读卡模块结构设计,完全围绕嵌入式集成场景的实际安装需求做了针对性优化,没有沿用市面通用模块的冗余结构。从实际落地的应用场景来看,这类迷你读卡模块常被集成到门禁闸机的读卡端、智能储物柜的身份识别区、校园一卡通消费终端、小型自助设备的刷卡感应区,还有部分物联网终端的近场配对模块位,相比常规尺寸的RC522模块,它的占用空间压缩了近三分之一,能适配更多内部空间局促的嵌入式设备安装位。

  做结构设计的时候,首先要考虑的是射频信号的穿透性,模块表层的感应天线区域不能有金属遮挡,所以整个模块的基板采用FR-4环氧板作为基底,天线线圈在PCB表层做了等距绕制设计,线圈外围预留了1.2mm的净空区,避免周边金属构件对射频场产生涡流损耗,实际测试的时候,这个净空尺寸能保证0-50mm的读卡距离稳定,不会出现读卡断连或者识别灵敏度骤降的问题。模块的外形做了圆角处理,四个边角的R角半径为2mm,避免安装时刮伤设备内部的走线绝缘层,其中一个边角预留了3mm直径的安装定位孔,这个孔位的位置是经过反复调整的,既不会干涉天线线圈的布线,也能配合M2.5的铜柱完成模块的悬空固定,固定后模块底部距离设备安装基面预留2mm的间隙,方便焊接排针后的引脚走线,不会出现引脚挤压短路的问题。模块侧边的排针引脚采用1.27mm间距的直插式设计,一共8个引脚,分别对应电源、地、SPI通讯、复位、中断等功能脚,引脚的排布顺序完全兼容市面主流RC522模块的引脚定义,做设备升级替换的时候不需要重新改板,直接插拔就能完成适配,这一点在做旧设备改造项目的时候能省不少结构改型的工作量。模块表面的丝印做了防滑纹理设计,天线区域的波浪形丝印一方面是标识感应区的中心位置,方便安装时对准设备外壳的读卡标识位,另一方面也能增加模块表层的摩擦力,在生产组装的时候不容易出现滑移错位。

  考虑到部分应用场景会把模块直接贴装在设备外壳内侧,模块的整体厚度控制在1.2mm,加上排针焊接后的总高度也不超过8mm,对于外壳壁厚1.5-2mm的塑料壳体来说,感应区的距离刚好在最佳读卡范围内,不需要额外增加天线延长线。设计过程中还特意规避了常规模块容易出现的结构问题:比如很多通用模块的天线区域没有做边界标识,组装时容易偏移导致读卡中心错位,这次的设计在天线区域外围做了一圈0.3mm宽的丝印边框,组装时只要把边框对准外壳的读卡窗口中心就能保证识别效果;另外模块的边角做了防静电倒角处理,避免生产过程中静电积累打坏射频芯片。

  从安装边界来看,模块的整体长宽尺寸为35mm*25mm,比常规RC522模块短了10mm,这个尺寸是经过多轮设备适配验证的,既保证了天线线圈的有效匝数满足射频增益要求,又能塞进很多小型手持设备的内部安装槽,比如手持巡更棒、便携式刷卡终端这类对内部空间要求苛刻的设备,都能找到合适的安装位。在结构强度方面,整个PCB基板采用1.6mm厚的FR-4板材,焊盘位置做了加大处理,排针焊接后的抗拉强度能达到50N以上,满足工业级设备的抗振动要求,即使在有持续振动的工业设备上安装,也不会出现排针脱焊、模块移位的问题。另外,模块的感应面没有做额外的遮罩层,避免非金属遮罩材料对射频信号产生衰减,如果应用场景需要做防水处理,可以在模块表面贴一层0.1mm厚的PET保护膜,不会对读卡距离产生明显影响。实际做结构验证的时候,分别在ABS塑料外壳、亚克力外壳、PC塑料外壳内侧做了安装测试,读卡距离都能稳定在30mm以上,完全满足日常近场刷卡的使用需求,要是安装位后方有金属构件,只需要在模块背面贴一层0.5mm厚的铁氧体隔磁片,就能避免金属对射频场的干扰,这部分的安装空间在设计时也已经预留好了,不需要额外调整模块的固定位置。
