RP2040芯片QFN封装电路板三维结构

　　在嵌入式开发与硬件原型验证场景中，核心控制芯片的封装结构建模直接影响PCB布局效率与生产可制造性校验精度，这款RP2040的QFN封装三维结构，完整还原了芯片本体、引脚排布与周边PCB阻焊、丝印层的实际装配关系，能直接导入KiCad等EDA工具完成封装匹配校验，避免设计阶段出现引脚对位偏差、焊盘尺寸不匹配等量产隐患。从实际工程应用角度看，RP2040作为低成本高性能微控制器，广泛应用于开源硬件开发板、小型物联网终端、教育类电子实验装置、自定义人机交互外设等场景，其QFN封装的散热焊盘、侧边引脚的共面度要求，是硬件结构设计中必须重点考量的安装边界要素。

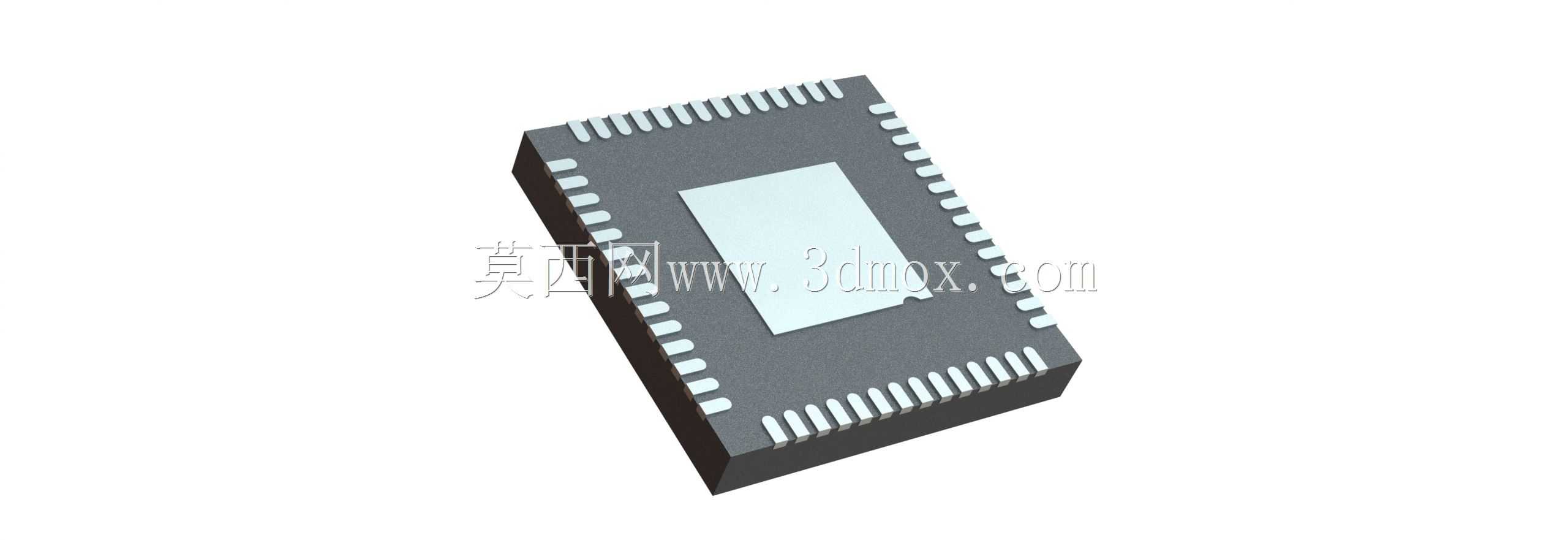

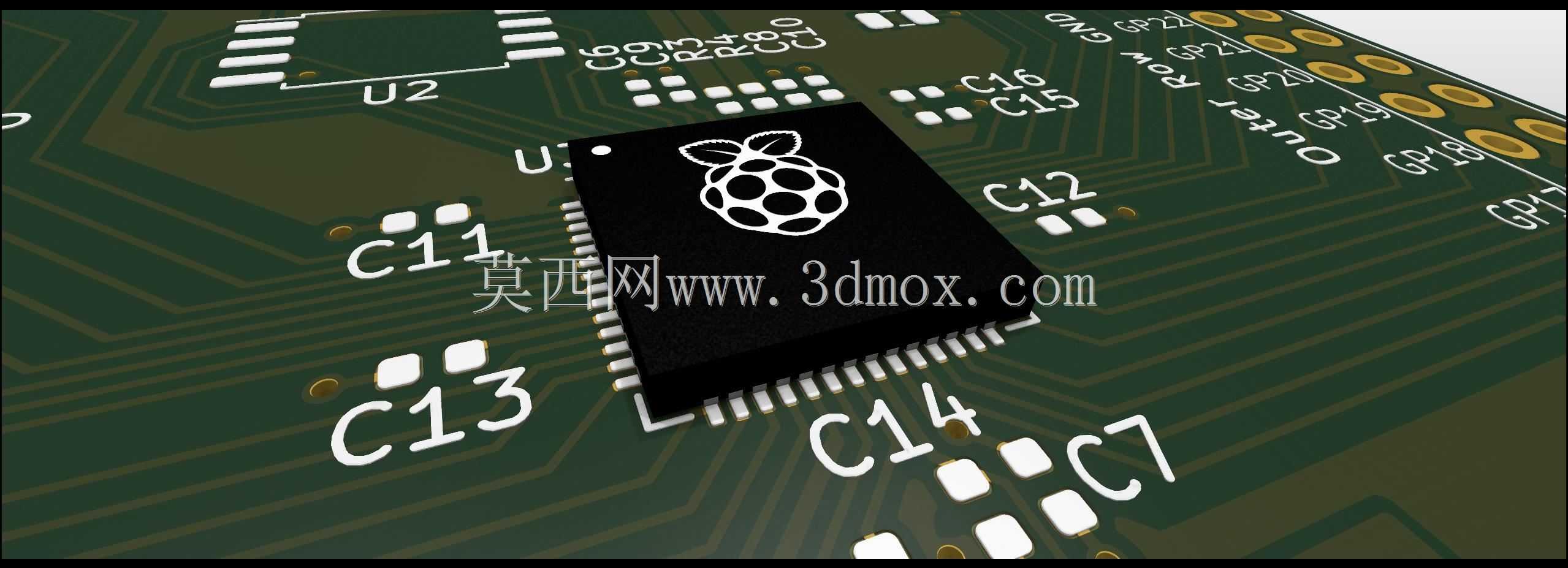

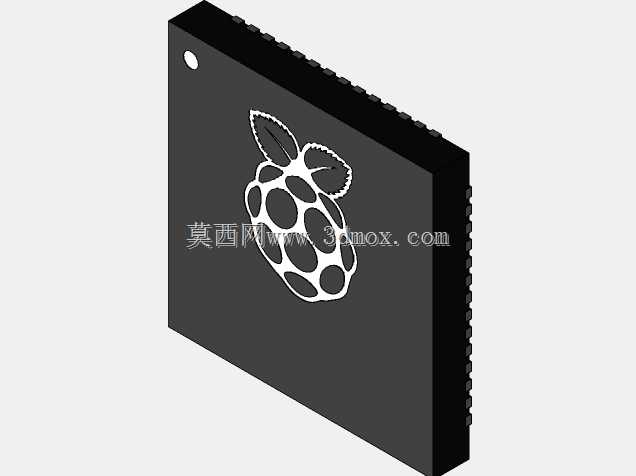

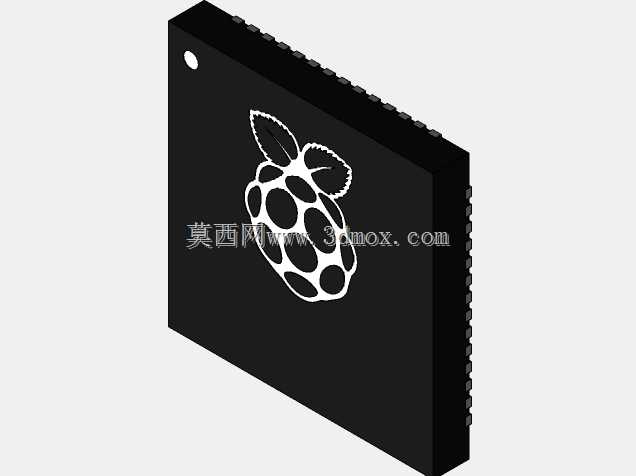

　　建模过程中优先还原了芯片表面的凹凸标识特征，该标识在实体芯片上用于生产溯源与安装方向识别，建模时保留该特征的凹凸结构，能让结构工程师在做整机装配干涉检查时，直观判断芯片安装方向是否正确，避免生产过程中出现芯片反向贴装的报废问题。从安装边界来看，QFN封装的引脚间距、芯片本体长宽尺寸、底部散热焊盘的凸起高度，都严格按照实际量产芯片的公差范围做了还原，周边PCB上的丝印标号、阻焊层开窗、相邻无源元件的排布位置，也完全匹配通用开发板的布局规范，结构工程师在做整机外壳设计时，可以直接调用该模型核对芯片上方的安全间隙，避免外壳压接芯片导致的引脚短路、散热不良等问题。

　　在做PCB热仿真分析时，该模型的芯片本体材质、引脚金属部分的结构还原度足够支撑基础的热传导路径模拟，能帮助工程师提前判断高负载运行时芯片的热量扩散路径，优化周边散热过孔的排布位置。不同于简化的芯片封装模型，这款结构完整呈现了QFN封装引脚的半蚀刻特征、芯片边角的注塑圆角、表面丝印标识的凹凸落差，在做自动化贴片机的吸嘴取料仿真、视觉定位算法验证时，也能提供足够的结构细节支撑，减少实际贴片过程中的吸嘴吸附偏移、视觉识别误判等问题。对于教学场景而言，该模型可以直观展示QFN封装的内部引脚连接逻辑、芯片与PCB焊盘的焊接贴合面结构，帮助电子工程相关专业的学生理解表面贴装元件的装配原理，弥补二维封装图纸无法展示立体装配关系的不足。

　　在做定制化载板设计时，工程师可以直接参考该模型的引脚排布位置，调整周边去耦电容、上拉电阻的摆放位置，确保信号走线长度满足高速信号的阻抗匹配要求，同时避开芯片安装时的结构干涉区域。模型中还原的PCB表面丝印标号，也和实际电路设计中的元件位号一一对应，方便结构工程师与硬件工程师做跨专业的设计对接，减少沟通中因元件指代不清产生的设计偏差。从装配工艺角度看，QFN封装的底部散热焊盘需要与PCB上的散热焊盘充分焊接，模型中还原的芯片底部平整度、引脚与焊盘的接触高度，能帮助工艺工程师提前评估钢网开孔厚度、锡膏印刷量的参数范围，降低量产时的虚焊、连焊不良率。
