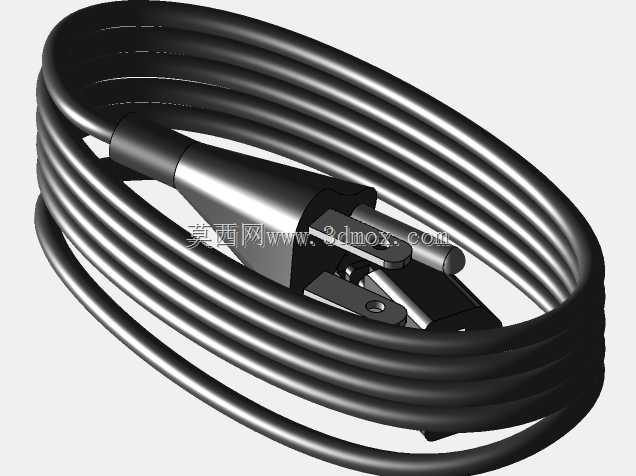

卷绕式带插头充电线缆结构设计

　　日常电子设备供电、小型低压用电场景里，卷绕收纳的充电电缆是极为常见的连接部件，这类部件的三维建模需要兼顾实际使用的弯折特性、插头配合精度以及收纳状态的形态还原，不能只做简单的圆柱拉伸拼接。从实际应用场景来看，这类卷绕配置的充电电缆多用于消费类电子设备供电、小型低压电器电源连接，也可适配部分工业现场手持检测设备的临时供电接驳，在桌面工位、户外临时作业点、设备检修现场都能见到这类结构的线缆，相比硬连接的供电结构，卷绕线缆可以根据实际使用距离拉伸展开，不用时盘卷收纳不会占用过多空间，也能避免线缆散乱拉扯带来的接头松脱、线皮磨损问题。

　　建模过程中首先要处理的是线缆本体的形态，卷绕状态下的线缆不是规则的同心圆环堆叠，每一圈线缆的曲率都会因为盘绕的张力存在细微差异，相邻线匝之间是贴合但不存在过度挤压变形的状态，线皮表面要还原橡塑材质的哑光质感，同时要预留出线芯的内部空间逻辑——虽然外观模型不需要完全拆分出内部铜芯与绝缘层，但建模时要保证线缆外径符合常规低压充电线的尺寸规范，整体盘卷后的外径控制在常规手持收纳的合理区间，展开后线缆的直线段部分要保证曲率过渡自然，不会出现建模时的曲面褶皱、转折生硬问题，毕竟实际使用中线缆会反复弯折，模型的曲面连续性要匹配真实橡塑材质的弯折特性，避免出现不符合物理逻辑的锐角转折。

　　插头部分的建模是这类线缆模型的精度核心，插片的厚度、间距要符合常规市电插头的尺寸规范，插片与插头塑壳的配合位置要做嵌合结构的还原，不能出现插片悬浮在塑壳表面的错误；塑壳部分的过渡圆角要符合注塑件的工艺要求，所有棱角位置都要做符合生产实际的倒角处理，出线位置要做防弯折的锥度过渡结构——这个位置是实际使用中线缆最容易出现折损的部位，建模时要还原这个加强结构的形态，锥度的长度、直径变化要和线缆外径匹配，避免出现线缆与插头衔接位置的尺寸断层。插头与线缆衔接的位置还要做压合结构的细节还原，模拟实际生产中线缆外皮被插头塑壳压紧固定的形态，保证结构逻辑上不会出现线缆受拉就从插头中脱出的不合理设计。

　　从安装边界与适配性来看，这类卷绕线缆的插头插片尺寸要匹配常规墙面插座、插排的插孔间距，盘卷状态下整体没有外凸的尖锐结构，收纳时不会刮蹭周边物件；线缆展开后，从插头根部到末端出线的长度要符合常规充电场景的使用需求，盘卷后的整体厚度控制在多层线匝堆叠的合理尺寸，不会出现过度堆叠导致的形态臃肿。建模时还要考虑线缆的形变逻辑，当盘卷状态展开时，每一段线缆的曲率变化是连续的，不会出现某一段线体突然拉直、相邻段还保持大曲率弯折的违和感，这就要求建模时采用扫掠路径的方式构建线缆主体，路径的控制点要按照实际盘绕的张力分布设置，每一圈盘绕的路径都有细微的半径变化，还原真实线缆盘绕时因为自重、挤压带来的自然形态，而不是机械复制多个等直径圆环拼接。

　　在结构细节上，线缆表面不需要做多余的纹理刻画，保持橡塑材质的平整质感即可，插头塑壳部分的合模线位置可以做细微的结构还原，符合注塑生产的实际工艺特征，插片表面要做金属材质的质感区分，边缘做微小的倒角处理，避免锐边结构带来的安全隐患，同时也符合真实五金冲压件的工艺特征。这类模型在结构设计验证、产品展示场景中可以直接用于线缆类产品的方案评审，也可以作为整机设备供电部分的配套模型使用，建模时的尺寸精度可以直接对接后续的结构干涉检查，确认线缆在盘绕、展开状态下和周边设备结构不会出现剐蹭、干涉问题，尤其是在小型手持设备、桌面电子设备的配套线缆设计中，这类卷绕线缆的模型可以直接用于装配验证，检查插头插入插座后、线缆盘绕状态下和设备本体的空间间隙是否符合设计要求，避免实际生产后出现线缆收纳时和设备外壳磕碰、插头插合后线缆弯折角度过大导致的线皮加速老化问题。
