钣金结构通风型电气设备防护箱体

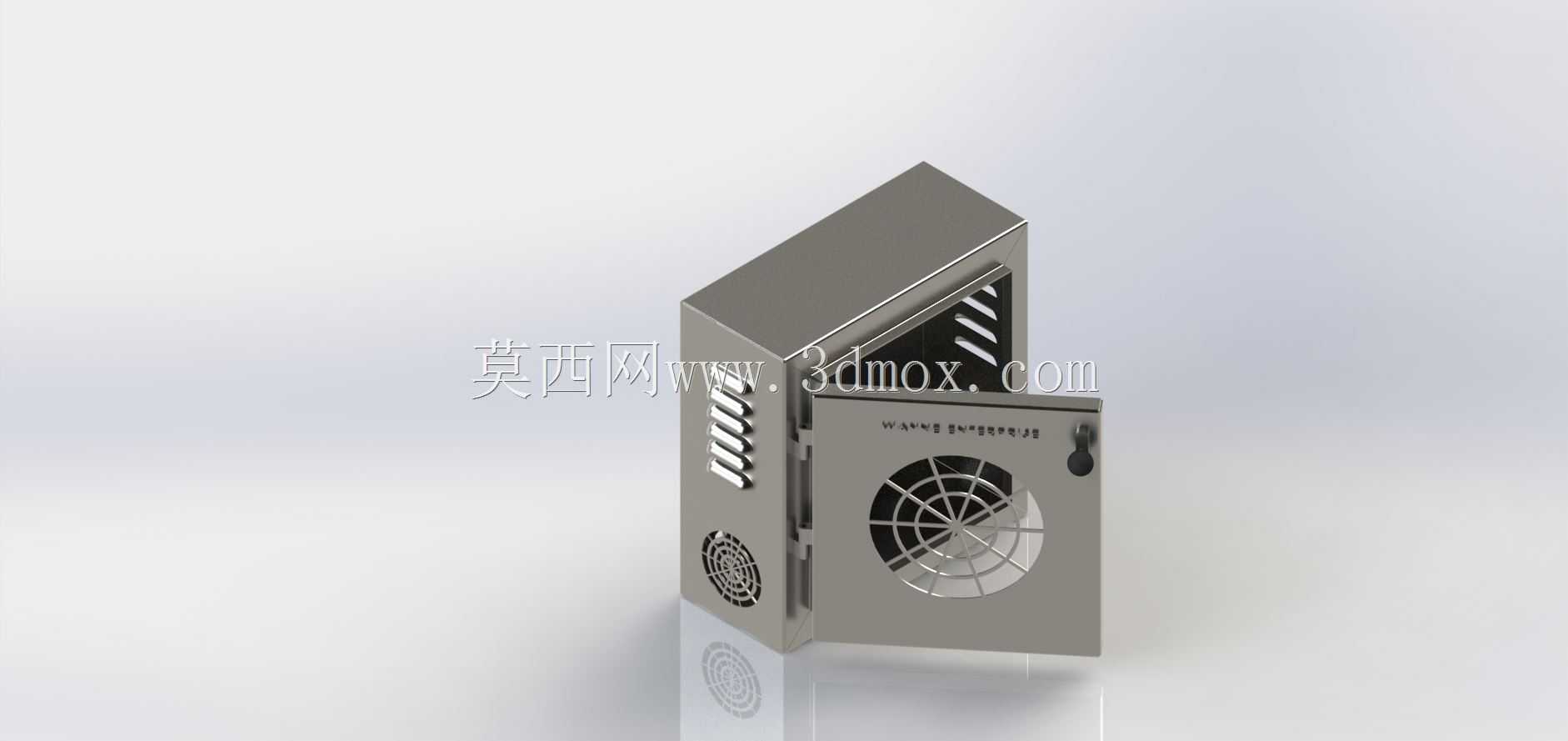

　　在低压配电、小型工控设备集成以及小型电源变送场景中，这类钣金材质的通风防护箱体是应用频次极高的结构部件，多数时候用来承载小型变压器、开关电源模块或者低压控制元件，给内部电气部件提供物理防护与基础散热通道。从结构设计逻辑来看，这类箱体采用常规的钣金折弯拼焊工艺成型，主体板材选用冷轧钢板，兼顾结构强度与加工便利性，门板与箱体主体通过侧边铰链连接，开合角度满足常规元件拆装需求，门板侧边设置的锁止结构可以避免非授权人员开启内部元件，降低现场运维的安全风险。

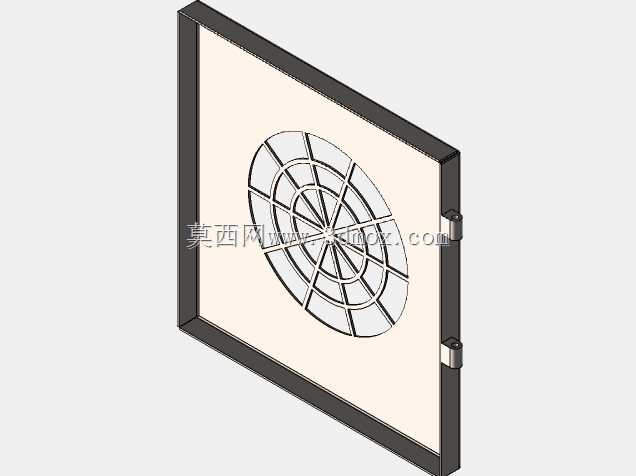

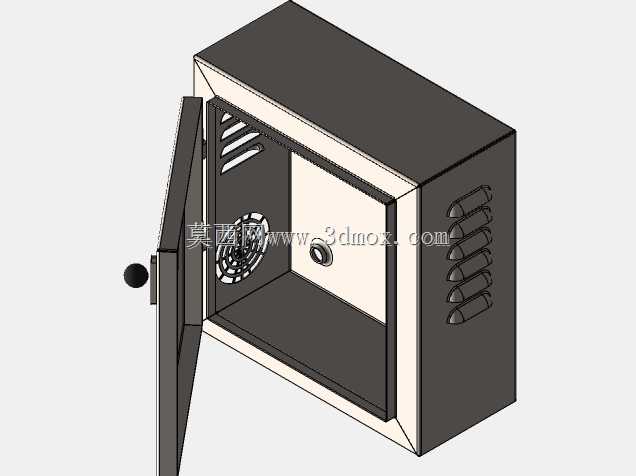

　　箱体侧面与门板位置都预留了通风栅格与风扇安装位，其中门板位置的大尺寸圆形开孔适配标准轴流风扇安装，侧边的长条状通风栅格采用百叶式折弯结构，既可以保证空气流通形成散热风道，又能避免大尺寸异物直接落入箱体内部，防护等级满足常规室内工业场景的使用要求。设计过程中需要重点关注板材折弯的止裂槽设置，所有转角位置都预留了合适的折弯余量，避免折弯过程中出现板材开裂的问题，拼焊位置采用段焊工艺减少焊接变形，焊后打磨平整再做表面喷塑处理，提升箱体的防锈能力与外观质感。

　　从安装边界来看，这类箱体背部预留了壁挂安装孔位，孔位间距符合常规电气安装的导轨或者壁挂支架尺寸，箱体内部预留了元件安装底板的固定螺柱，可以根据实际搭载的元件类型调整安装位置，进出线孔设置在箱体底部，搭配防水格兰头可以满足常规布线的密封需求。箱体的内部净空尺寸需要匹配所搭载元件的最大外形尺寸，预留足够的接线空间与电气安全间隙，高压区域与低压区域之间可以根据需求加装分隔板，避免不同电压等级的线路之间出现干扰。

　　在实际建模过程中，这类钣金件需要优先绘制基体法兰特征，再通过边线法兰、绘制的折弯等特征逐步成型各个结构，通风栅格的成型需要注意折弯扣除值的准确设置，保证最终加工尺寸与设计值一致，风扇安装位的开孔需要匹配标准风扇的安装孔距，预留足够的螺丝固定空间，锁具与铰链的安装位需要对应标准件的尺寸做开孔处理，避免出现装配干涉的问题。很多钣金初学者在练习这类结构的时候，容易忽略折弯半径与板材厚度的匹配关系，导致展开后的下料尺寸出现偏差，实际加工时出现拼缝过大或者装配错位的问题，建模过程中就需要同步考虑展开工艺的合理性，所有折弯内角都设置为与板材厚度匹配的圆角，减少加工时的应力集中问题。

　　这类箱体在实际现场使用中，多数安装在车间墙面或者设备机架侧边，用来给小型控制回路、变送模块提供独立的安装空间，相比塑料材质的防护箱，金属钣金箱体的抗冲击能力更强，电磁屏蔽效果更好，适合在电磁环境相对复杂的工业现场使用，通风结构的设计可以保证内部元件在持续工作时产生的热量能够及时排出，避免内部积温过高导致元件寿命缩短。设计时还需要考虑门板闭合后的密封间隙，在门板内侧粘贴密封泡棉可以进一步提升防尘能力，适配多粉尘的车间使用场景，箱体表面的喷塑层可以耐受常规的酸碱腐蚀，满足普通工业环境的长期使用需求。
