HP机架式服务器460W功率电源单元结构

　　在机架式服务器集群的部署场景中，供电单元的结构适配性直接决定了整机柜的运维效率与供电可靠性，本次拆解建模的HP系列服务器PSU，对应hstns-pl28、hstns-pr28以及DPS-460w三个通用型号，是2U机架式服务器标配的热插拔供电模块。这类电源单元的核心用途是将机房输入的220V交流电转换为服务器主板、硬盘阵列、扩展卡所需的多路低压直流电，同时支持1+1冗余备份模式，单模块故障时可直接在线插拔更换，无需关停服务器业务，适配7*24小时不间断运行的数据中心工况。

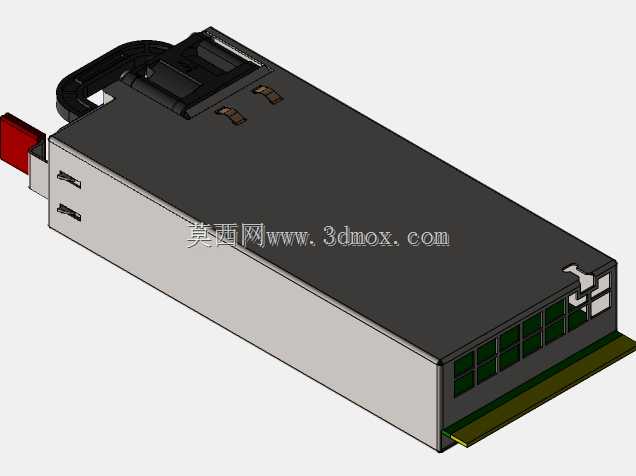

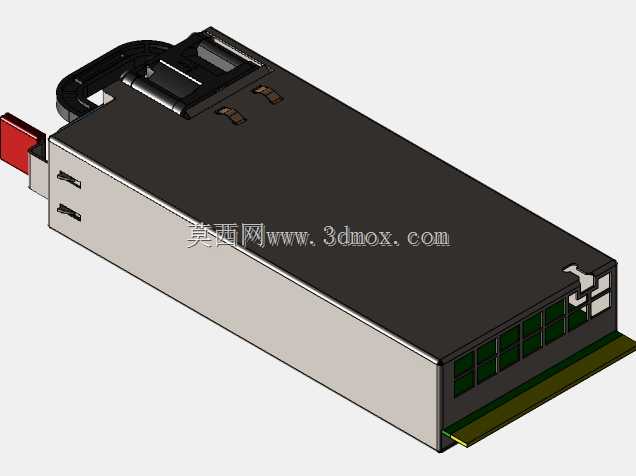

　　从功能特性来看，该PSU采用标准1U高度的模块化壳体设计，前端集成标准品字电源输入接口，后端为服务器背板专用的金手指供电接插件，壳体侧面预留统一规格的导轨卡扣，可直接推入服务器电源仓位自动锁止，解锁拨片位于模块尾部，运维人员无需工具即可完成拆装。设计过程中首先要匹配服务器仓位的安装边界，模块主体宽度适配标准ATX电源仓位的通用间距，深度控制在180mm以内，避免与机箱内部的硬盘笼、散热风道产生干涉，壳体表面的散热格栅开孔位置严格对应服务器内部的轴向散热风道，进风侧对齐机箱前端冷通道，出风侧朝向主板散热区域，配合电源内置的温控风扇，可在负载30%-100%区间内动态调整转速，将内部功率器件的工作温度控制在安全阈值内。

　　建模时需要重点还原内部的功率器件布局，输入端的EMI滤波电路、整流桥、PFC功率校正模块沿进风方向依次排布，大容量高压电解电容避开风道核心区域，避免长期受高速气流积灰影响寿命，低压输出端的固态电容与DC-DC转换模块紧贴后端金手指位置，减少低压大电流传输过程中的线损。安装接口的尺寸公差需要严格控制，金手指的每一片触点间距、导轨卡扣的突出高度、锁止结构的行程都要与服务器仓位的匹配件完全对齐，否则会出现插拔卡滞、接触不良的问题，壳体表面的固定螺丝孔位对应内部PCB板的安装柱，装配后PCB板与壳体之间预留2mm的绝缘间隙，避免功率器件与金属壳体接触造成短路。

　　在冗余供电场景下，两个同型号PSU可并排安装在同一仓位，每个模块独立承担50%的负载功率，当其中一个模块出现过流、过压、过热故障时，另一个模块会瞬间接管全部负载，同时触发故障告警信号，通过服务器主板的BMC系统向运维平台发送报错信息，故障模块的前端指示灯会从绿色变为红色，方便运维人员在机房密集的机柜中快速定位故障件。这类PSU的输出电压包含12V主供电、5V待机供电以及3.3V辅助供电三路，其中12V主供电承担CPU、内存、硬盘的主要功率负载，5V待机电路在服务器关机状态下依然保持工作，为远程唤醒、BMC管理模块提供持续供电，建模时需要区分不同供电回路的走线宽度，大电流回路的铜箔宽度要满足460W满负载时的载流要求，避免长期工作出现过热老化。壳体的结构设计采用上下扣合的钣金拼接方式，接缝处预留EMI弹片，减少电源工作时的电磁辐射对外界服务器部件产生干扰，输入端的保险管、压敏电阻等保护器件布置在最靠近输入接口的位置，遭遇雷击、电网浪涌时可第一时间切断回路，保护后端的服务器核心部件不受损坏。对于服务器改装、非标机柜集成的从业者来说，该模型可直接用于自定义供电仓位的结构适配，核对安装孔位、风道走向、接口定义，无需反复拆解实物测量尺寸，也可作为冗余供电系统设计的参考样本，匹配不同功率等级的服务器供电需求。
