家用微波炉专用R类高压电源变压器结构

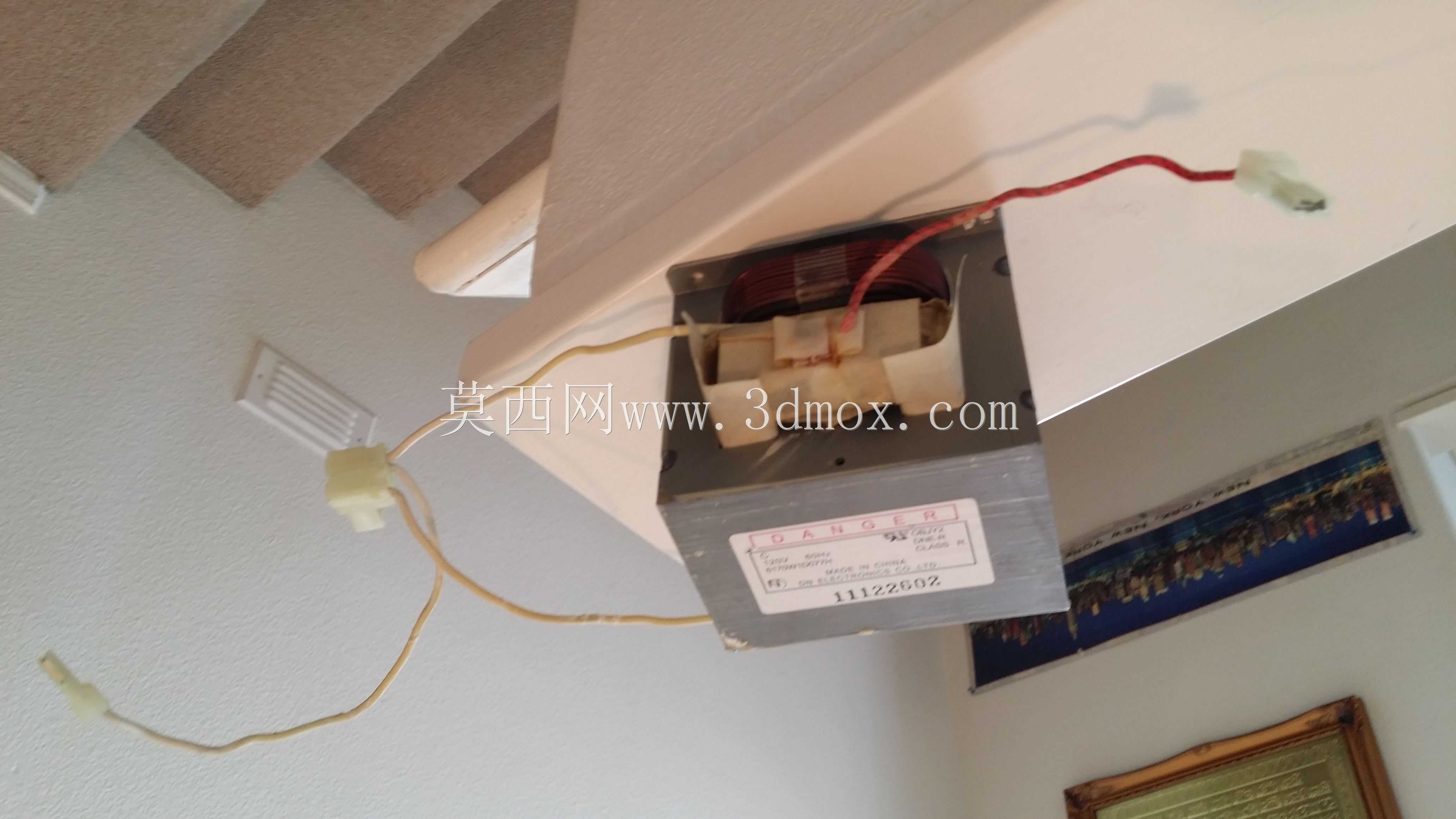

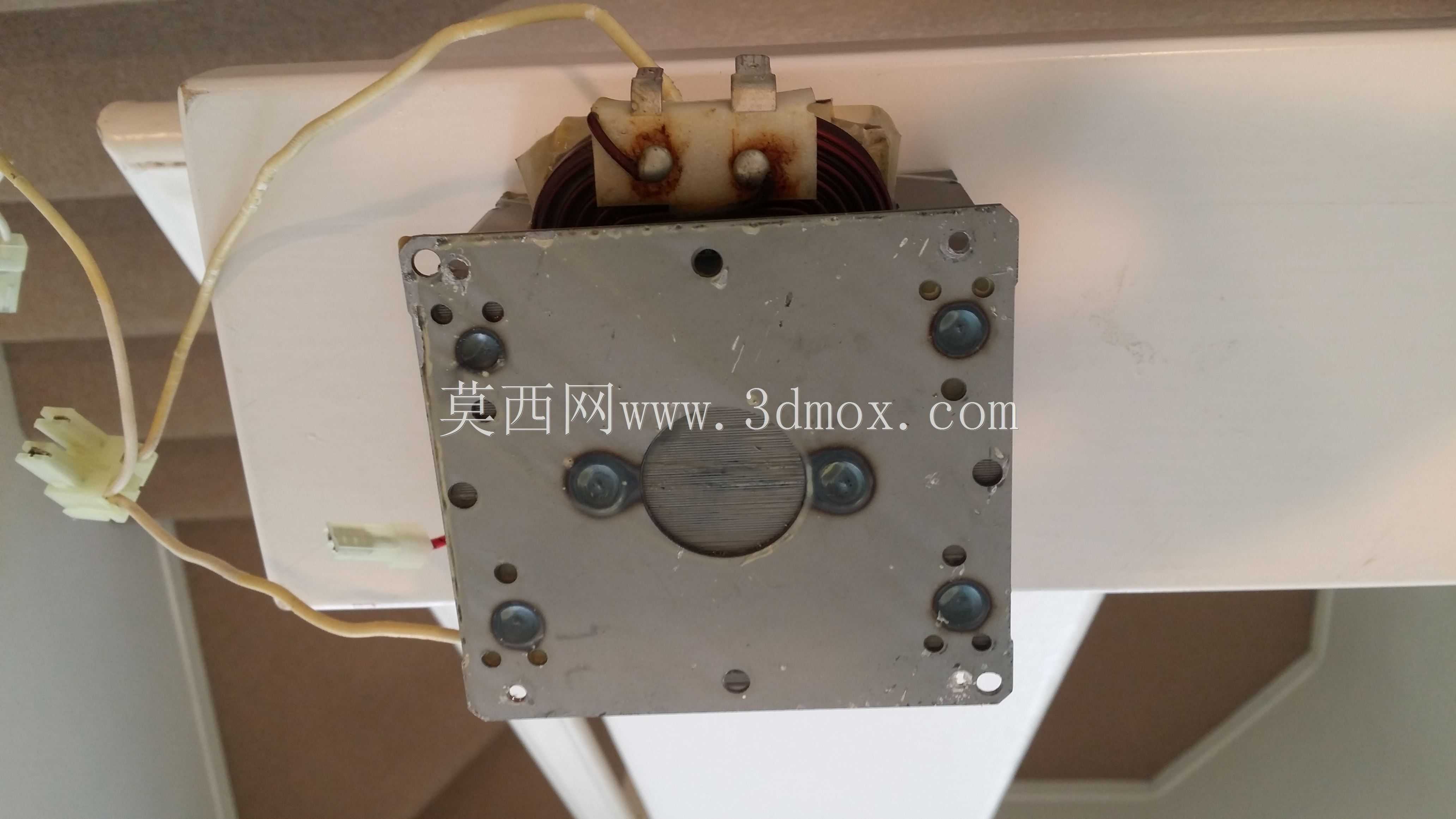

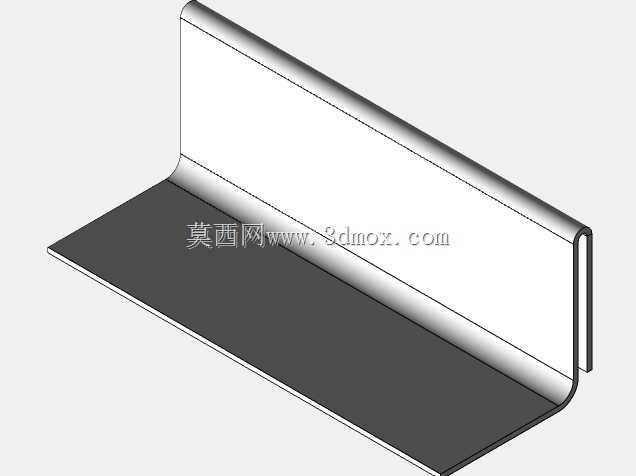

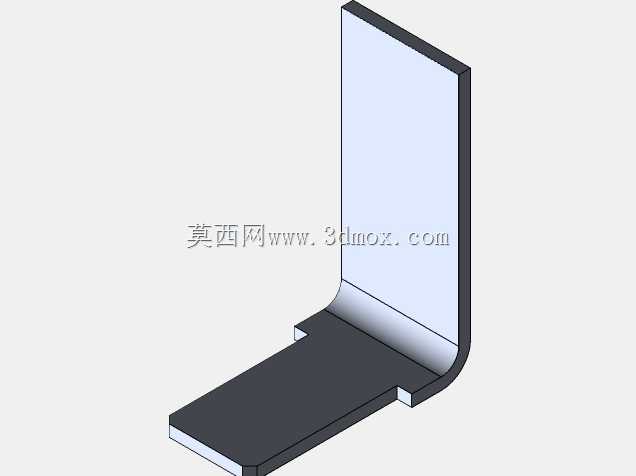

　　在家用微波加热设备的核心供电链路里，这类R类结构的变压器是整机功率输出的核心部件，日常拆解维修微波炉的结构工程师对这类部件不会陌生，它承担着把民用市电升压到磁控管工作所需高压等级的核心作用，没有它的稳定升压，磁控管无法产生激发微波的电场能量。从实际应用场景来看，这类变压器几乎只适配台式、嵌入式家用微波炉产品，部分小功率商用台式微波加热设备也会采用同结构的衍生型号，它的安装位置一般在微波炉腔体侧下方的金属安装仓内，通过底部的四个折弯安装支脚与设备底板的螺丝孔位配合固定，安装支脚的开孔尺寸适配M4规格的固定螺丝，支脚的折弯高度预留了12mm的底部走线空间，避免高压绕组的引出线与设备金属底板直接接触造成绝缘风险。

　　从功能特性上拆解，这类变压器采用双次级绕组的经典拓扑，低压次级绕组输出3.1V至3.2V的交流电压，专门给磁控管的阴极灯丝供电，保证灯丝能达到足够的工作温度实现热电子发射；高压次级绕组输出1800V至2800V的交流电压，平均输出电压在2200V左右，输出的高压交流电会经过后端的倍压整流电路，也就是高压二极管与高压电容组成的半波倍压回路，转换为磁控管阳极工作所需的直流高压，这个电压等级属于致命的危险电压，在做设备检修或者结构验证的时候，哪怕断电后也要先对高压电容做放电操作，绝对不能直接触碰绕组引出端。

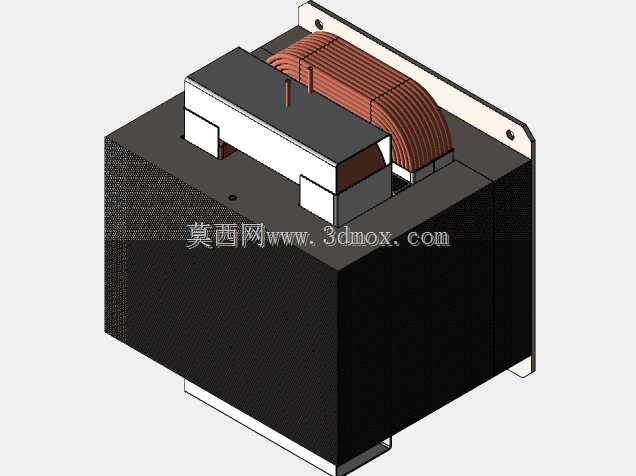

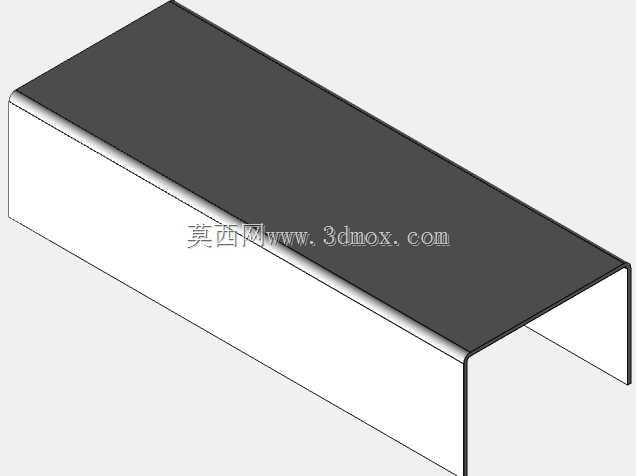

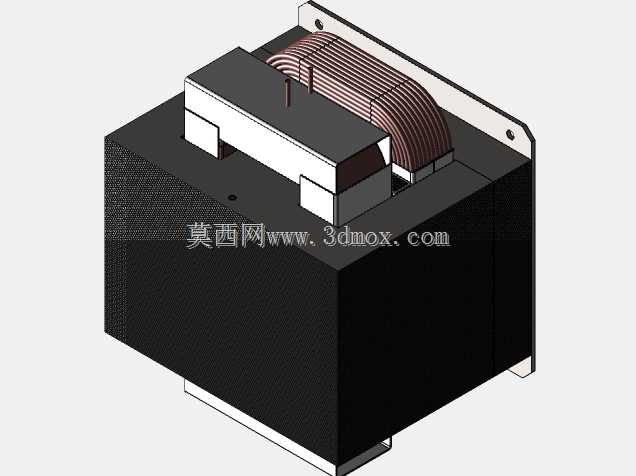

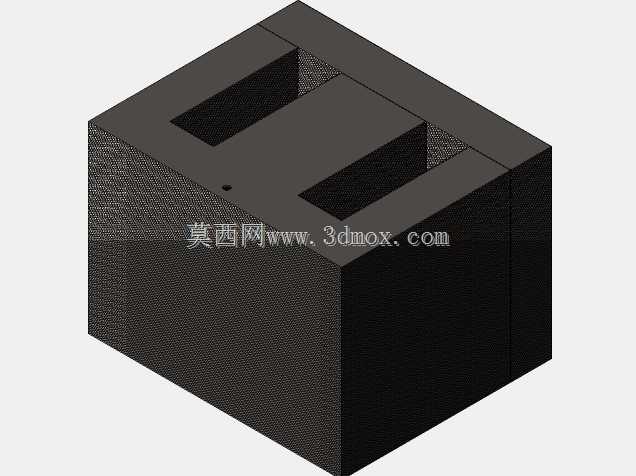

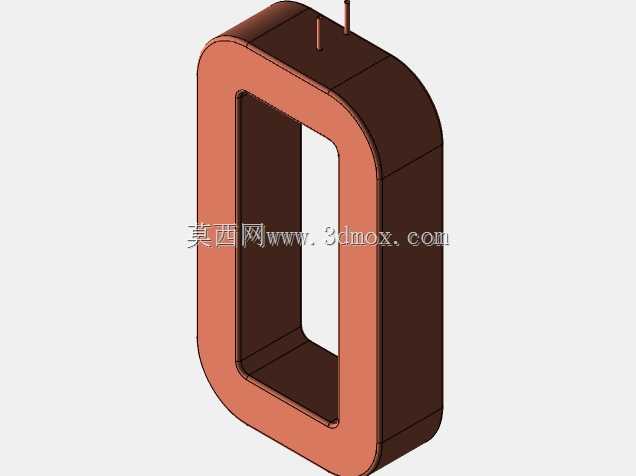

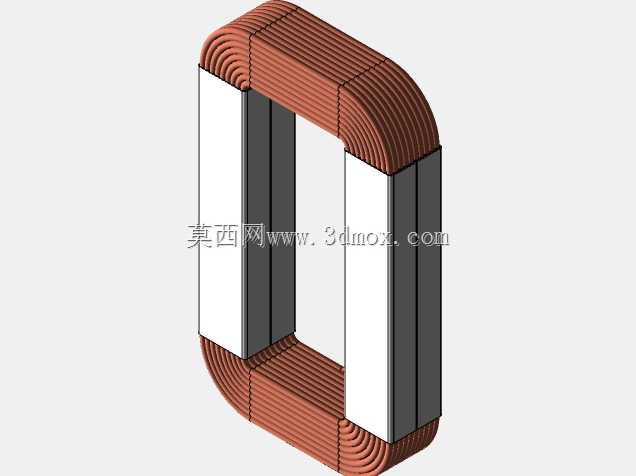

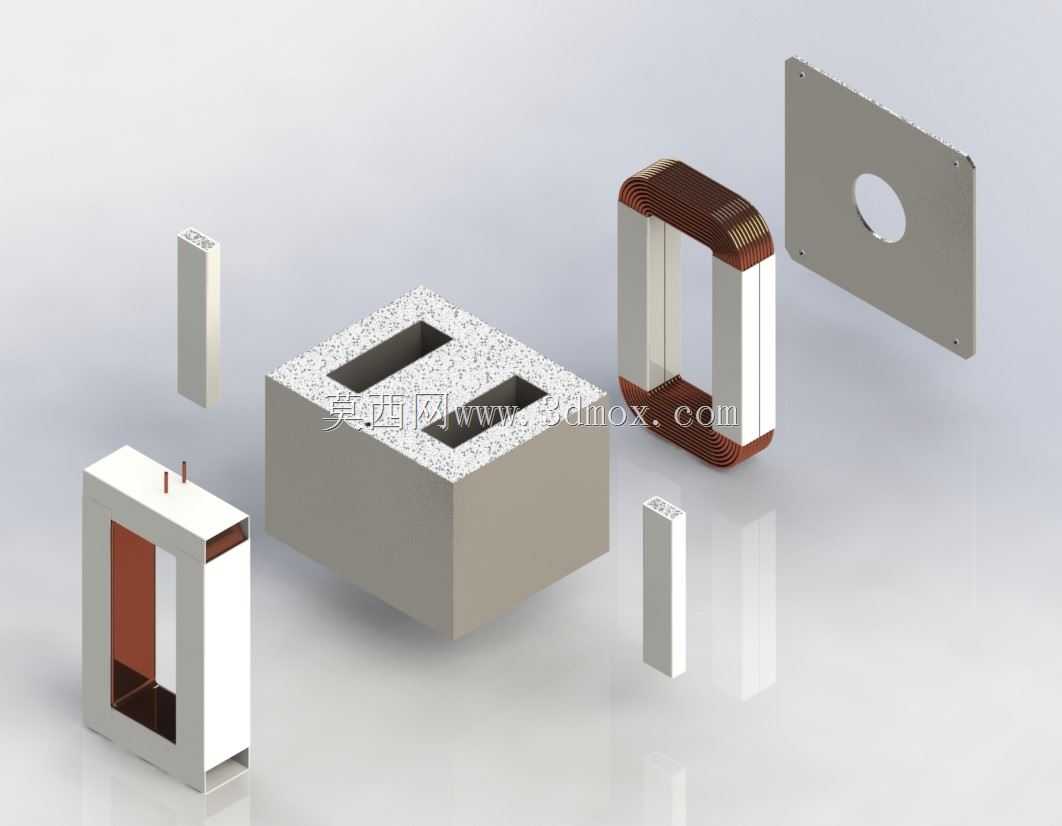

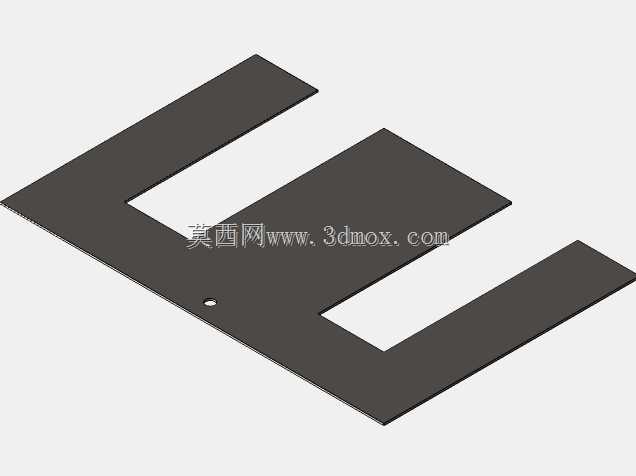

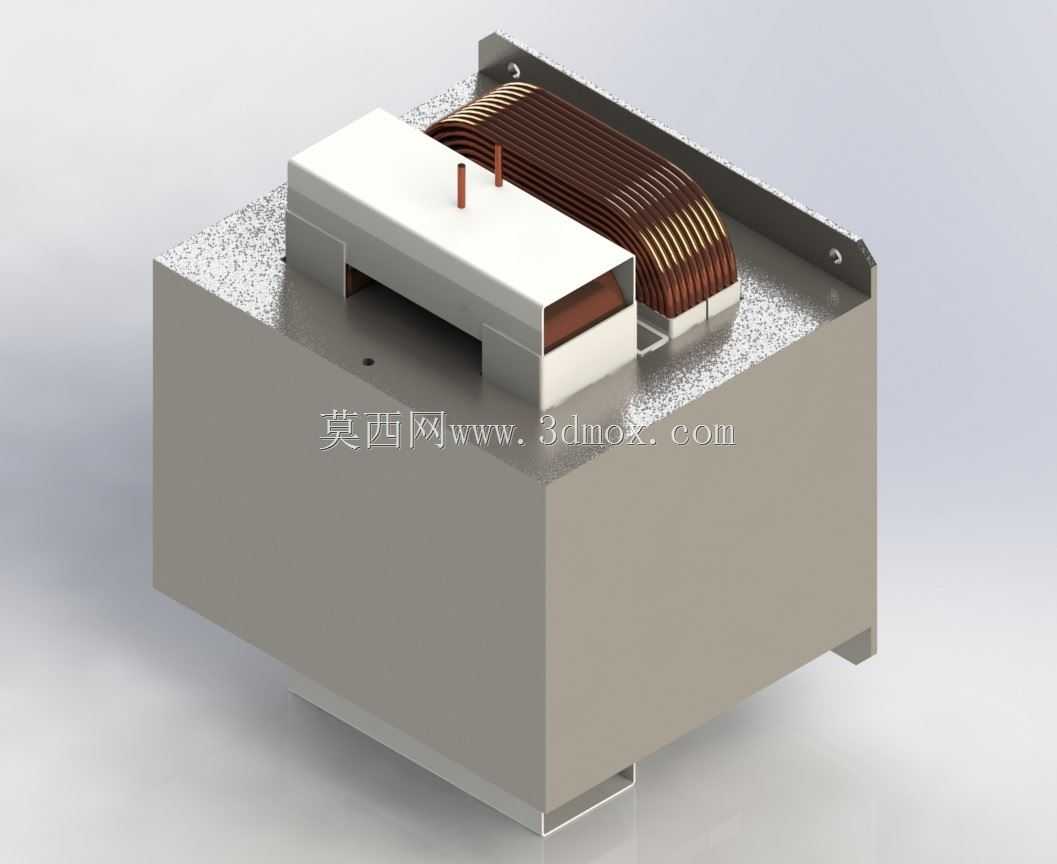

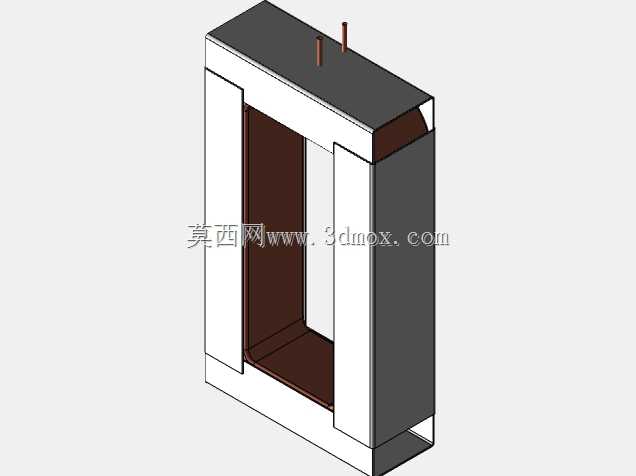

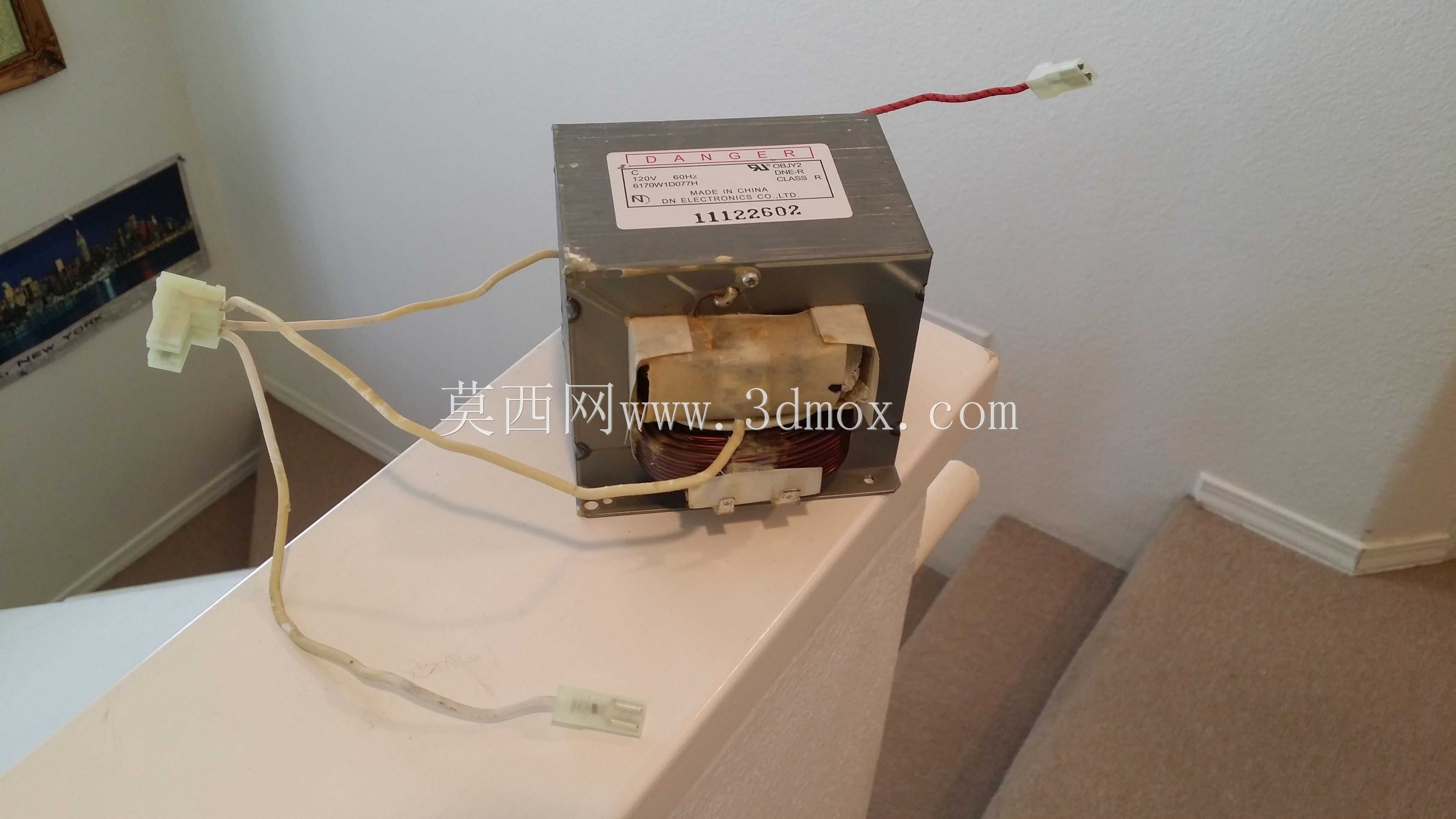

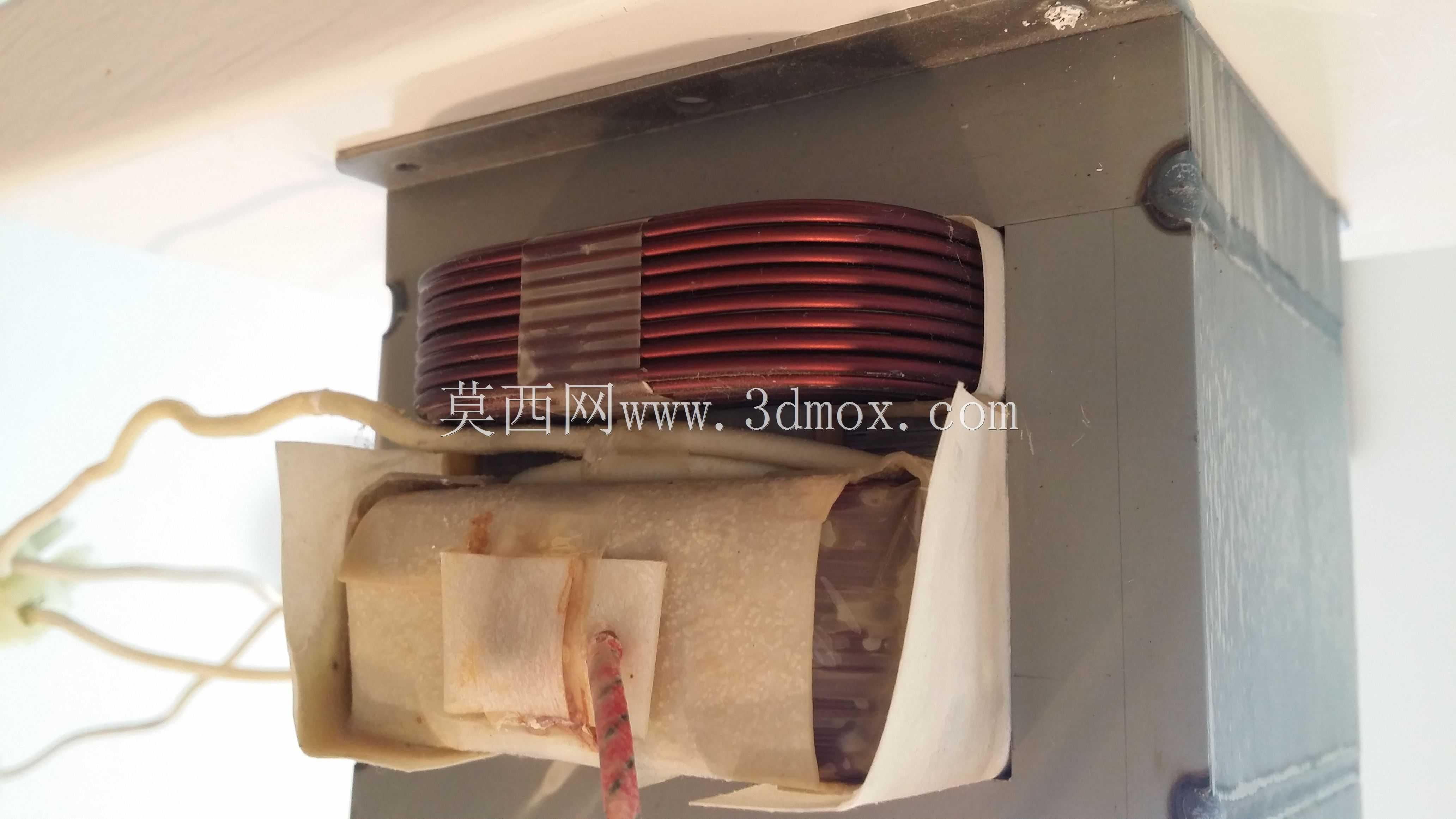

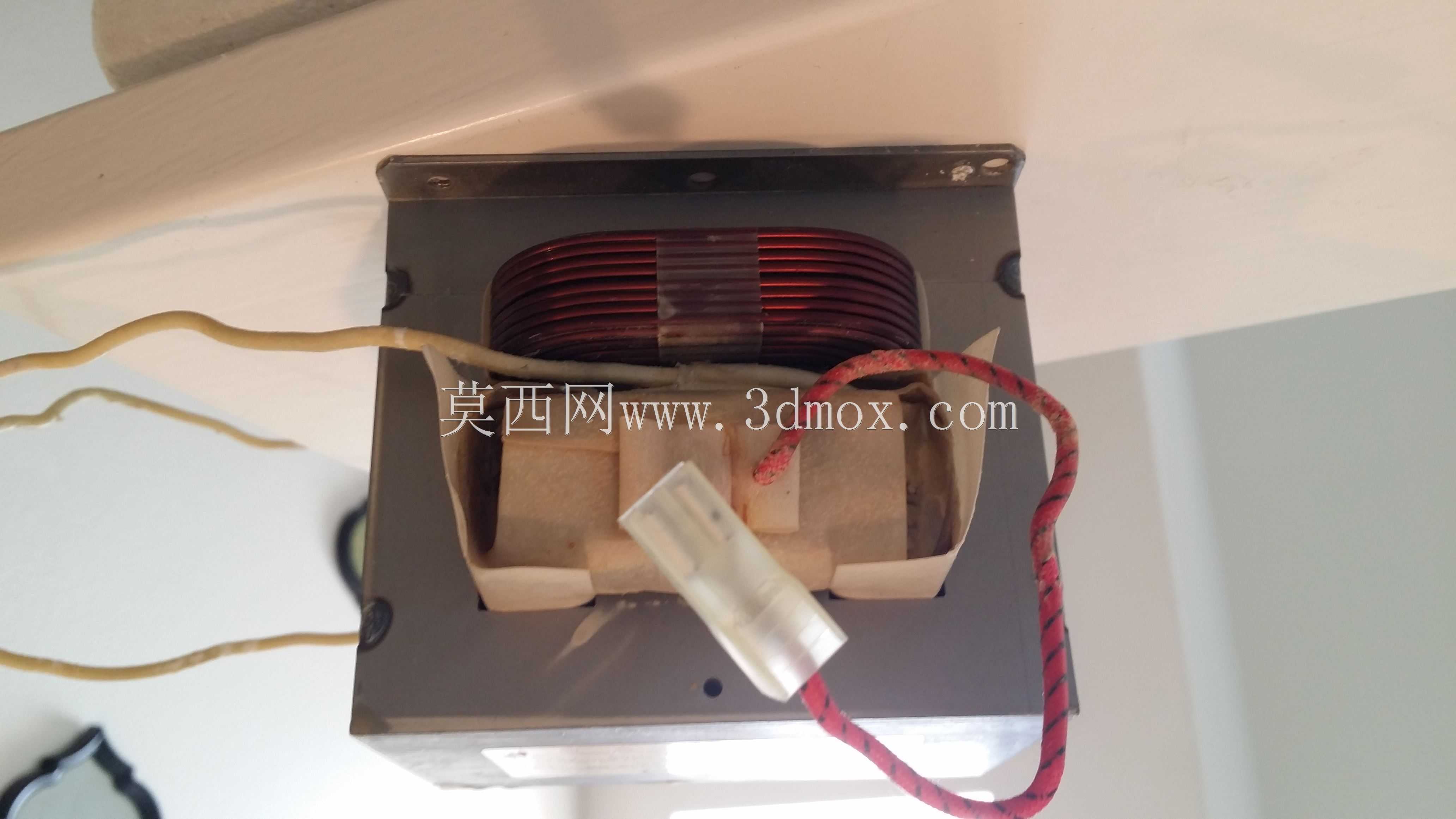

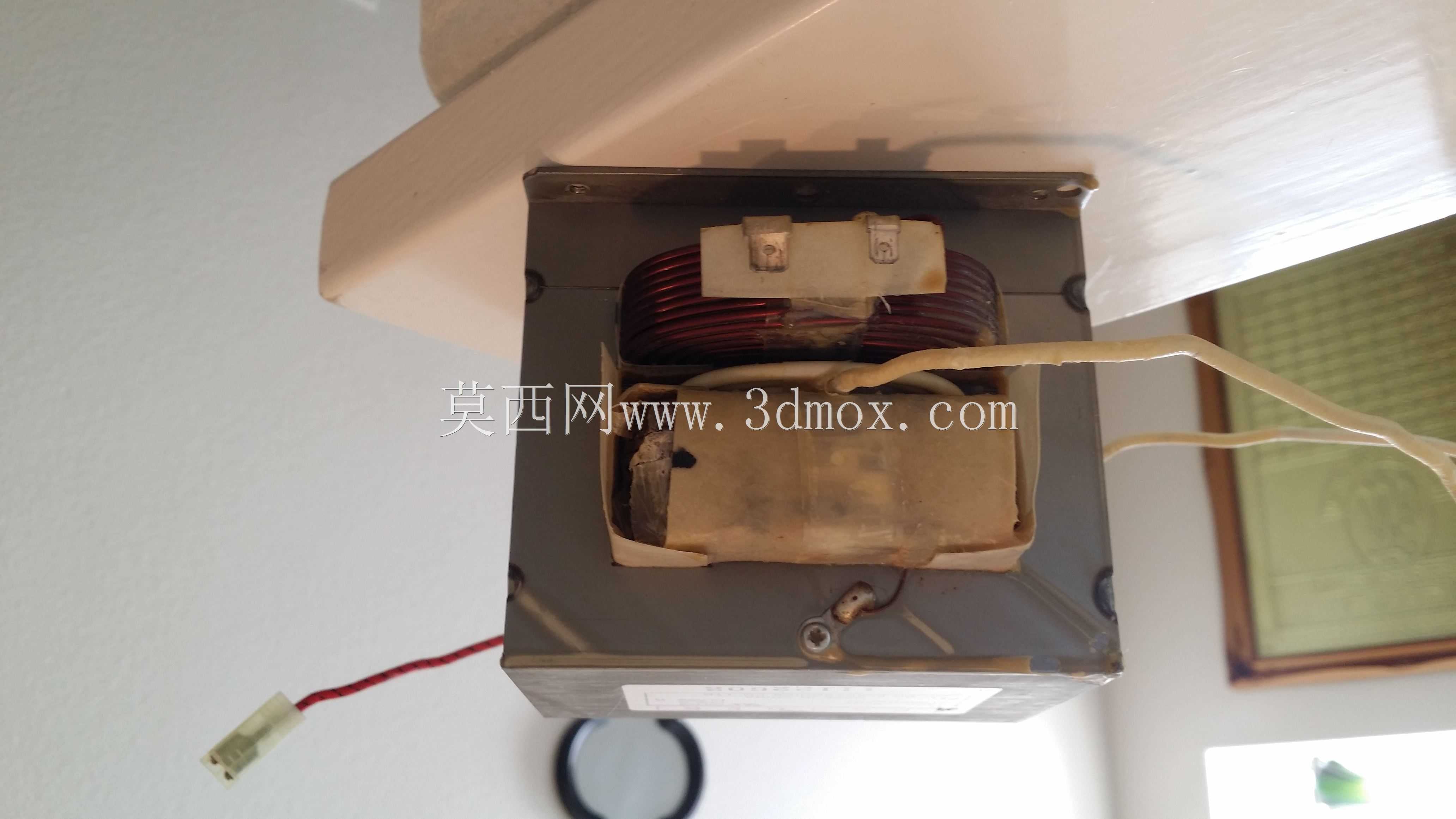

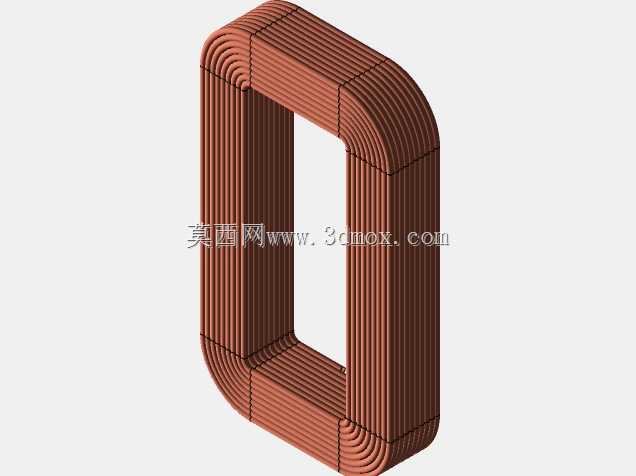

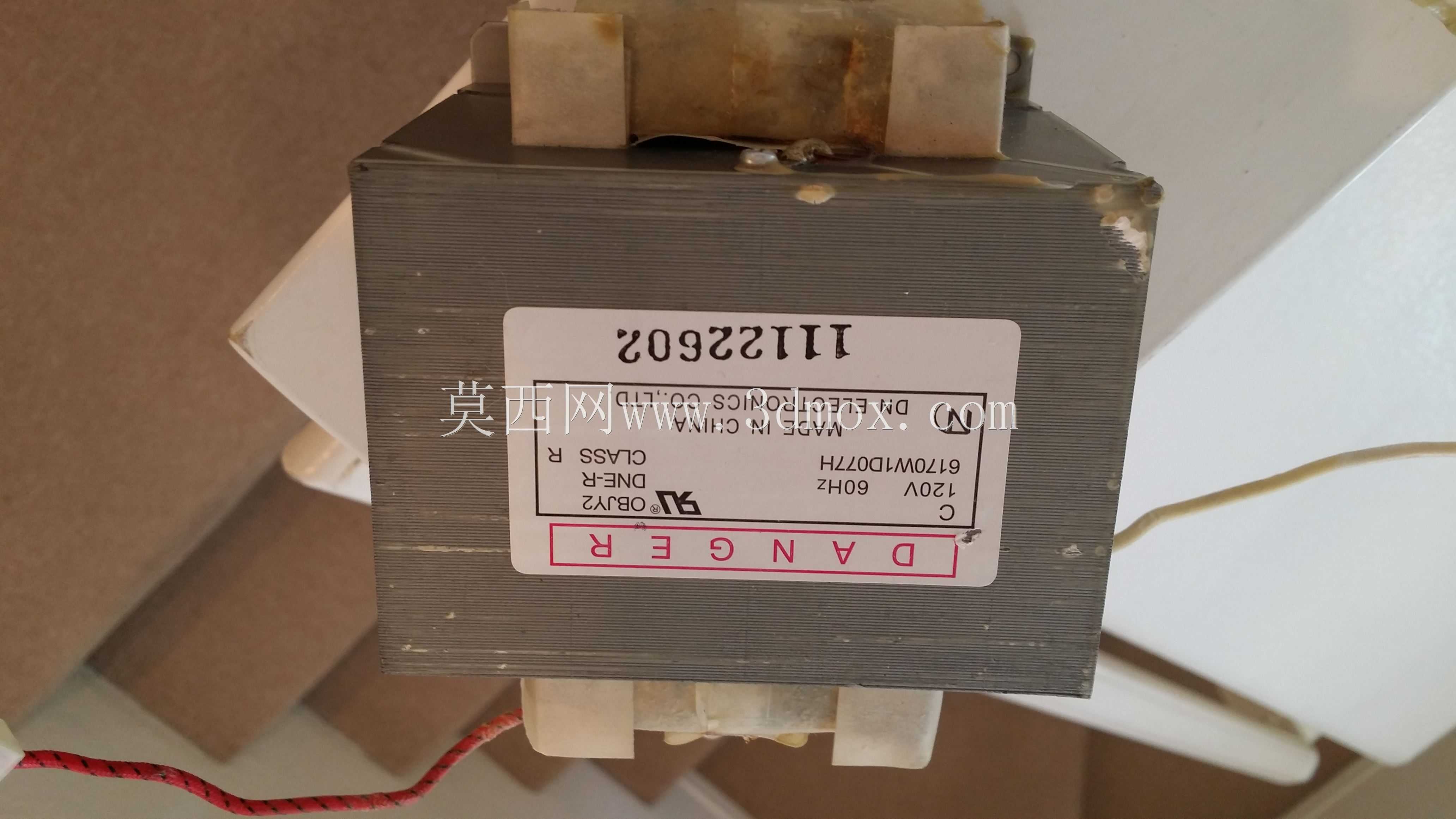

　　从设计思路上看，这类R类变压器采用壳式铁芯结构，硅钢片叠装形成的闭合磁路把绕组完全包裹在内部，既可以减少漏磁对微波炉腔体内部磁场的干扰，也能通过金属外壳实现更好的结构防护，绕组部分采用高强度漆包线绕制，高压绕组层间增加了绝缘聚酯薄膜做层间隔离，避免高压下出现层间击穿，绕组外部包裹的绝缘青稞纸与绝缘浸渍漆处理，能让变压器在微波炉长期工作的高温环境下保持绝缘性能稳定，不会因为厨房内的潮湿油烟环境出现绝缘下降。顶部的白色绝缘骨架是高低压绕组引出端的固定结构，两个红色的绝缘端子是低压绕组的引出端，高压绕组的引出端则单独做了加长绝缘护套，避免安装过程中引出线与铁芯距离过近造成放电。

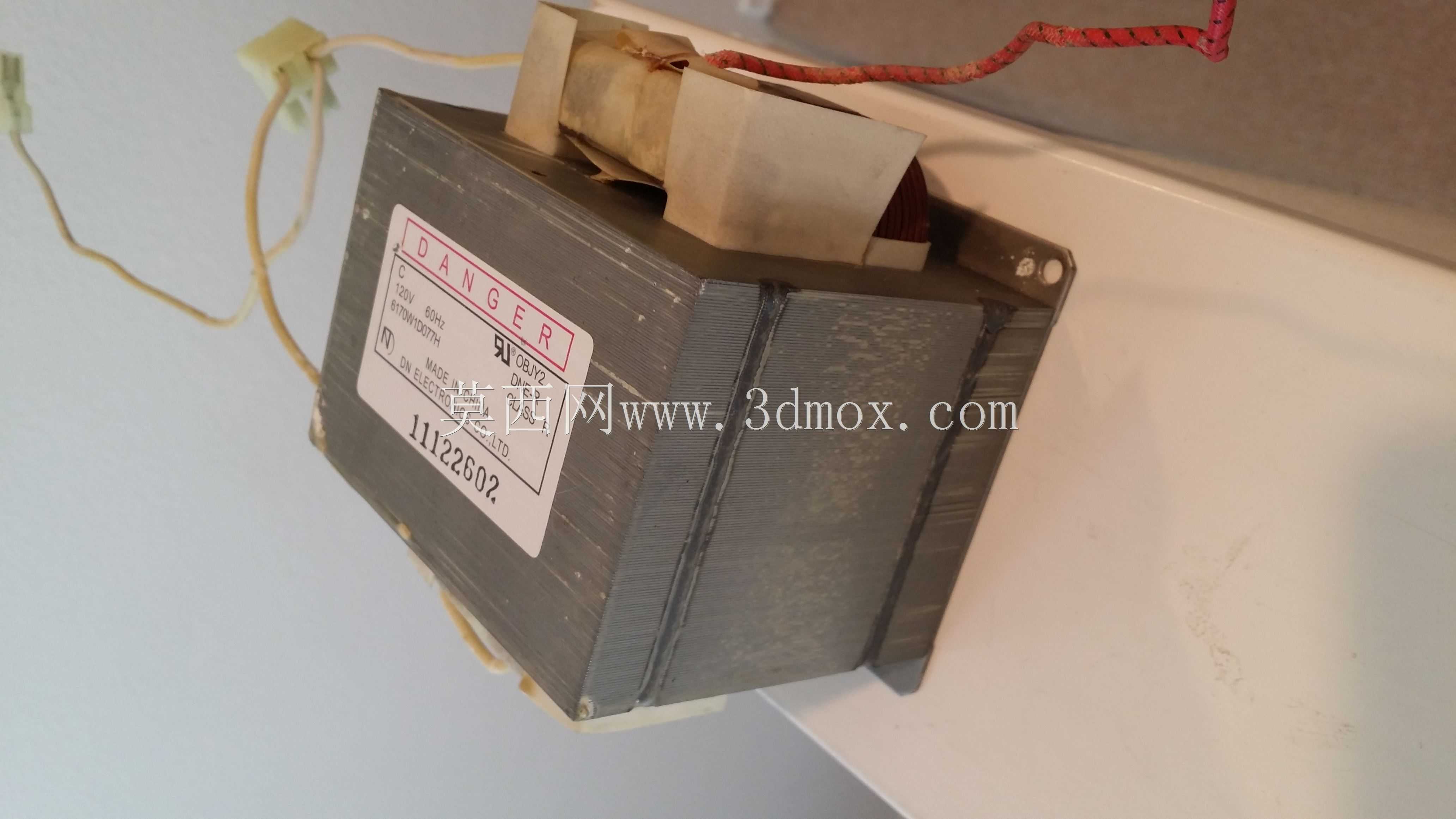

　　从安装边界尺寸来看，这类变压器的主体外形为方正的立方体结构，主体长宽尺寸控制在110mm*100mm左右，整体高度含顶部绕组绝缘结构不超过130mm，在做微波炉整机结构布局的时候，需要在变压器周边预留至少15mm的散热间隙，因为变压器在满功率工作的时候铁芯与绕组会产生一定的温升，周边不能紧贴塑料结构件，避免长期高温造成塑料件老化变形。铁芯的叠片厚度经过精确计算，刚好匹配家用微波炉700W至800W的额定输出功率，不会因为铁芯截面过小造成空载电流过大，也不会因为截面过大造成不必要的材料浪费与整机重量增加。

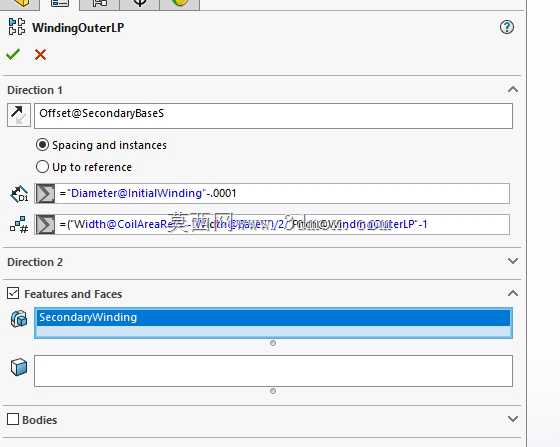

　　在做三维建模的时候，需要特别注意几个结构细节：一是底部安装支脚的位置度公差，四个支脚的安装孔中心距必须和微波炉底板的安装孔位完全匹配，否则批量装配的时候会出现安装孔对位偏差；二是顶部绕组的绝缘端盖与铁芯的配合间隙，间隙过大会造成运输过程中端盖松动移位，间隙过小则会给装配工序带来难度；三是高压引出线的出线方向，必须和整机内部的高压走线槽位置对齐，避免引出线过度弯折造成绝缘层破损。这类变压器的重量一般在3kg至3.5kg左右，在整机结构设计的时候，底板的安装位需要做局部加强，避免运输过程中因为震动造成安装位变形。另外，铁芯表面的防锈涂层厚度也要控制在合理范围，涂层过厚会影响硅钢片之间的叠装系数，增加空载损耗，涂层过薄则在厨房高湿环境下容易出现锈迹，影响产品使用寿命。
