Adafruit NFC模块防护屏蔽结构设计

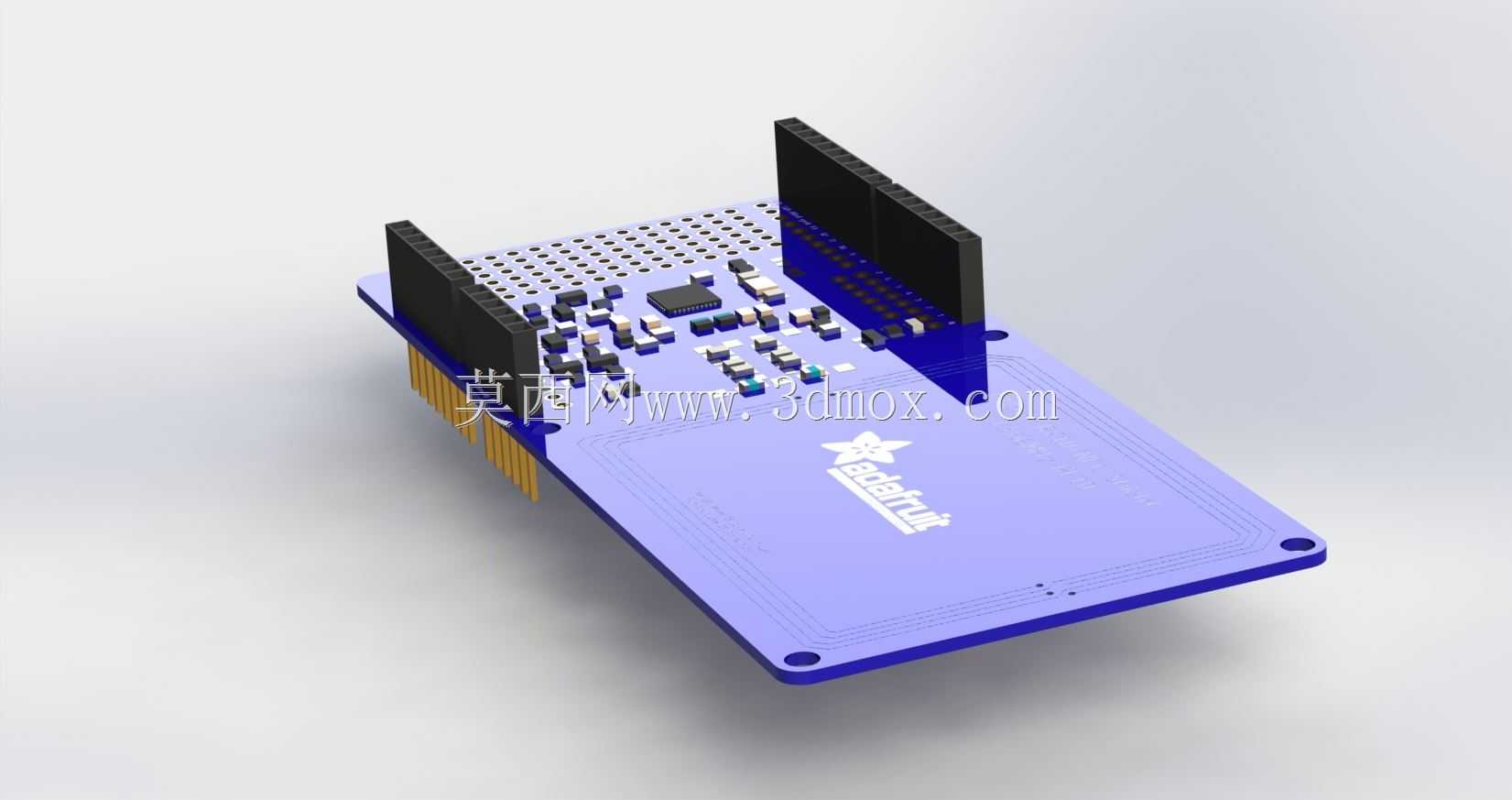

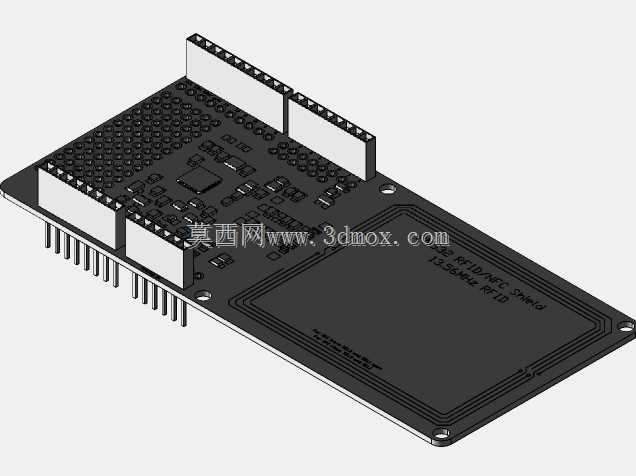

　　在近场通讯模块的实际应用场景中，信号串扰、外部电磁干扰以及物理磕碰损坏是工程落地时经常遇到的问题，尤其是面向开源硬件开发、嵌入式原型验证的场景下，NFC模块往往需要和主控板、扩展外设堆叠安装，相邻电路的电磁辐射很容易影响NFC的读卡距离与识别稳定性，同时裸露的板载贴片元件在反复插拔、调试移动的过程中也容易出现引脚脱焊、元件磕碰脱落的问题。这款NFC屏蔽结构的设计，最初就是针对Adafruit出品的NFC扩展板做的配套防护与电磁优化方案，在原型开发阶段，很多开发者会直接将NFC模块插在Arduino类主控板的排针上使用，堆叠后的模块之间没有物理隔离，不仅板载的晶振、电源芯片容易被周边电路的杂散信号干扰，NFC天线区域也容易被金属构件遮挡导致信号衰减。设计过程中没有直接采用全包裹的封闭外壳结构，而是优先考虑了NFC天线的信号辐射需求，天线所在的板卡区域完全裸露，没有设置任何金属或高介电常数的遮挡结构，仅在板卡搭载贴片元件的一侧以及排针连接区域做了限位与屏蔽结构，屏蔽部分的结构刚好覆盖板载的电源管理、信号处理芯片区域，能够阻隔主控板工作时产生的高频杂波对NFC射频前端的干扰，同时物理层面挡住外接排线、调试探针误触贴片元件导致的短路问题。

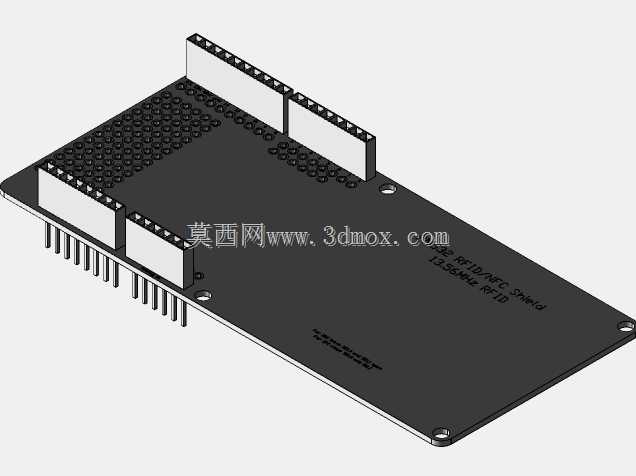

　　结构的安装边界完全匹配对应NFC模块的外形尺寸，板卡四个角的定位孔位置预留了对应的安装柱，不需要额外打孔或者粘接，直接将板卡卡入屏蔽结构的限位槽即可完成固定，排针区域的开槽尺寸完全匹配标准2.54mm间距的排针宽度，不会影响模块和主控板的插拔连接，插装后屏蔽结构的下沿和主控板表面保留了0.8mm的间隙，避免屏蔽结构直接压在主控板的表面贴装元件上造成短路。在细节处理上，针对表面贴装元件的高度差做了对应的让位设计，最高的电解电容、排母元件位置预留了足够的下沉空间，不会出现结构件压碰元件的问题，同时针对lite版本的简化模型需求，抑制了所有表面贴装组件的细节特征，方便在做整机装配仿真时减少模型面数，提升大装配体的运行流畅度。

　　实际使用中，这款屏蔽结构可以通过3D打印直接制作，打印时不需要额外添加支撑结构，所有受力部位的壁厚都设置在1.5mm，既保证了足够的结构强度，不会因为反复插拔出现断裂，也不会因为壁厚过大导致安装尺寸超差。和普通的NFC模块外壳相比，这款结构没有做全封闭设计，核心的天线区域完全开放，不会因为外壳材料的介电常数影响NFC的谐振频率，实际测试中安装屏蔽结构后，模块的读卡距离和裸板状态基本一致，同时相邻电路的电磁干扰导致的读卡失败率下降了近七成，在多模块堆叠的开发场景下，不需要额外调整天线参数或者增加滤波电路就能获得稳定的识别效果。

　　结构的边缘都做了R0.5的圆角处理，没有尖锐的棱角，在调试插拔的时候不会划伤手部或者板卡的阻焊层，排针位置的导向槽做了10度的导入角，对准排针后可以轻松插下，不会因为对位不准导致排针折弯。对于需要做嵌入式项目开发的工程师来说，这个结构既可以直接打印使用，也可以作为基础结构根据自己的安装需求修改固定位，比如增加和特定外壳的连接卡扣、调整屏蔽区域的覆盖范围适配不同版本的NFC模块，不需要从零开始测绘板卡尺寸，能够大幅缩短原型开发的结构设计周期。在做结构验证的时候，需要注意屏蔽结构的材料选择，尽量选用PLA、ABS这类普通的3D打印材料，不要添加碳纤维或者金属填料，避免材料本身的导电性影响天线的信号辐射，安装的时候要确认板卡完全卡入限位槽，避免因为安装不到位导致排针对位偏差，长期使用的时候如果需要提升屏蔽效果，可以在屏蔽结构对应芯片区域的内侧粘贴铜箔胶带，铜箔接地后能够进一步提升电磁屏蔽的效果，同时不会影响天线区域的正常工作。
