伺服驱动精密直线电动执行机构

　　这款伺服驱动的直线执行机构，在自动化产线的精密位移工位应用十分广泛，从3C电子的元器件压装、点胶工位的位置进给，到包装设备的推料、定位动作，再到检测设备的探针进给调节，都能看到这类结构的身影。不同于气动执行件需要配套气源处理元件、存在气源压力波动导致出力不稳的问题，也不同于液压执行件存在油液泄漏、维护成本高的短板，这款电动执行机构依托伺服电机的闭环控制特性，能够实现微米级的位置重复定位精度，出力稳定可控，在对位移精度、出力一致性要求较高的工位上，适配性极强。

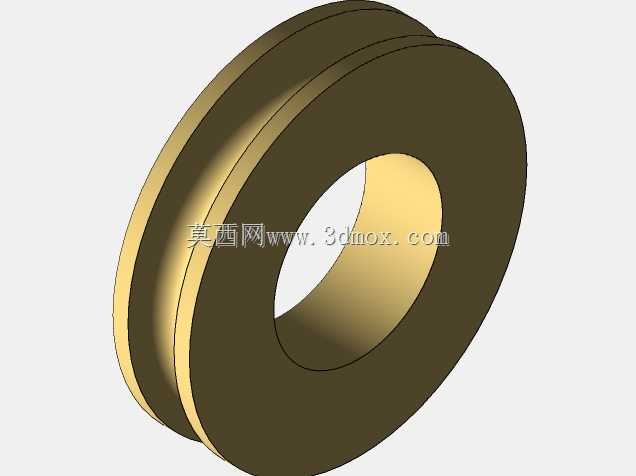

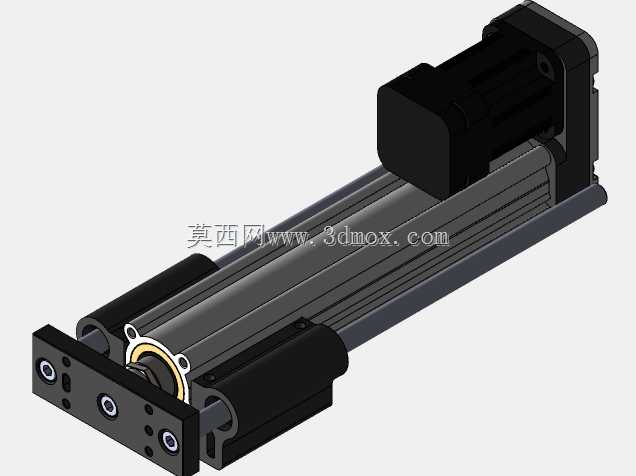

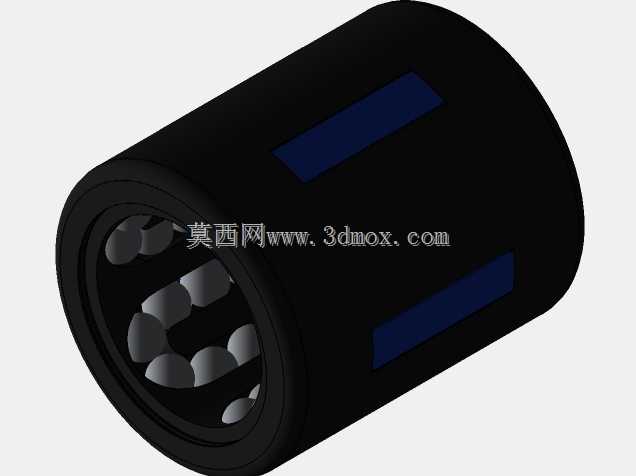

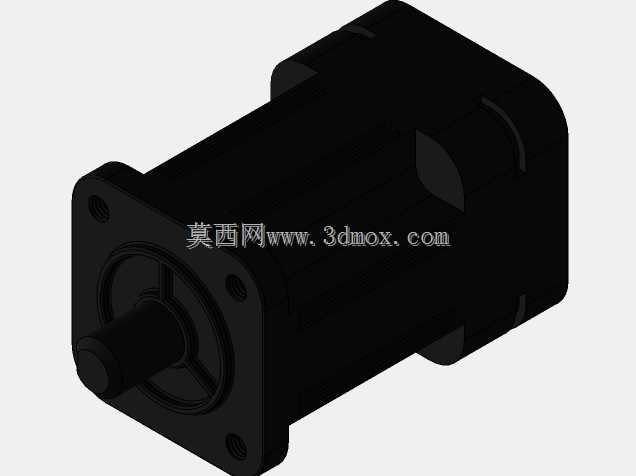

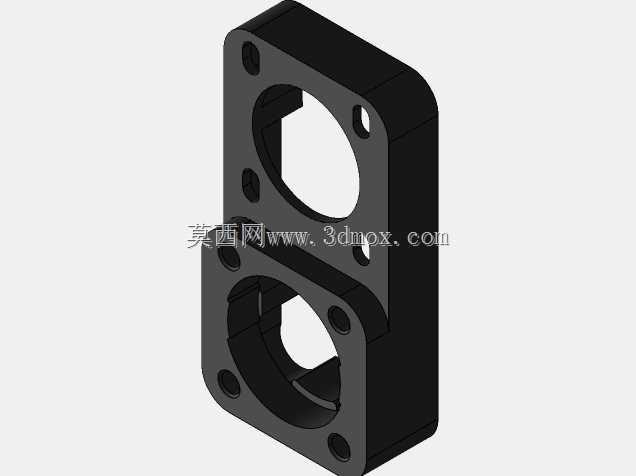

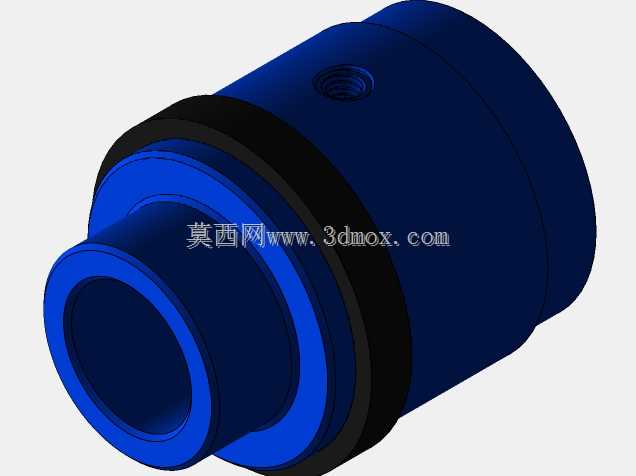

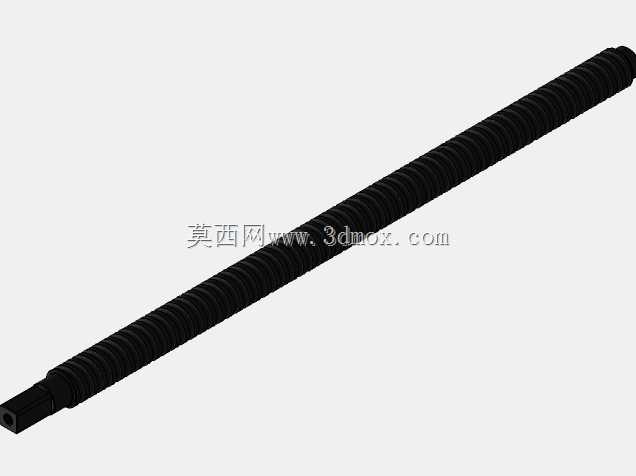

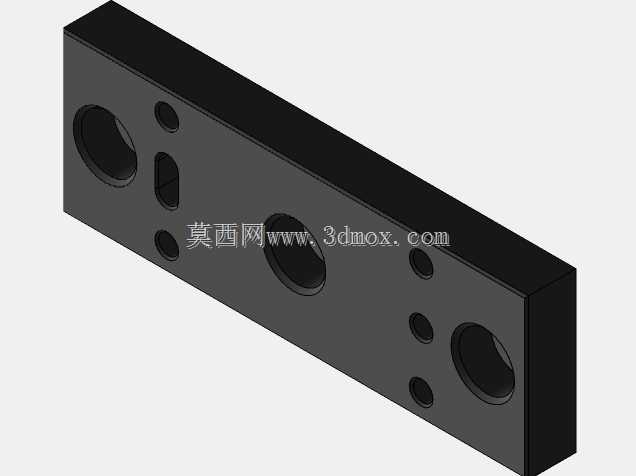

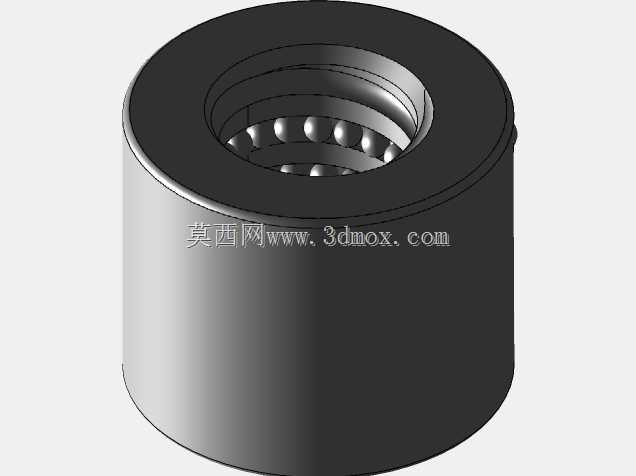

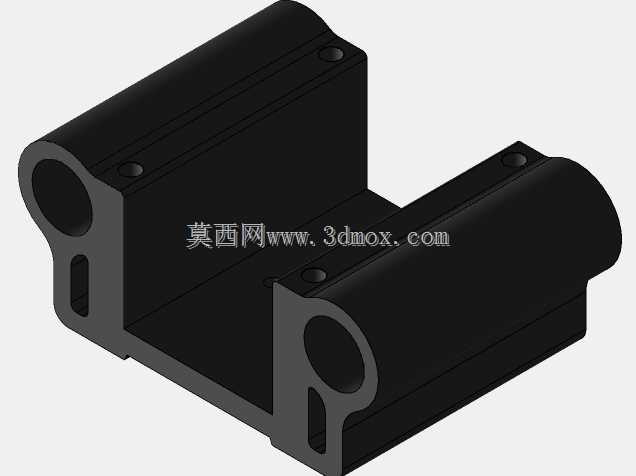

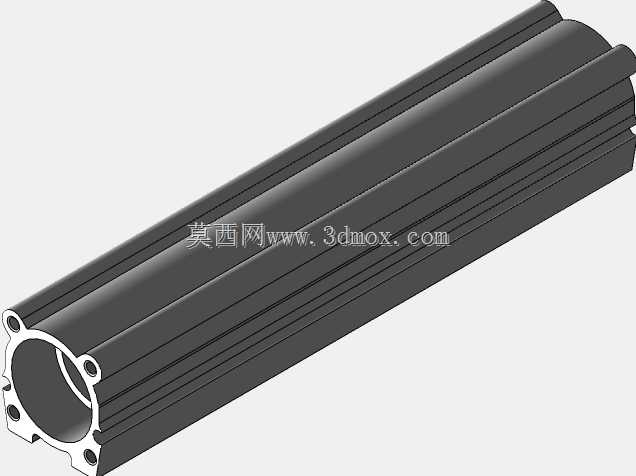

　　从结构设计逻辑来看，这款执行器采用伺服电机侧置平行安装的布局，通过同步带轮传动结构将电机的旋转动力传递至内置的滚珠丝杠副，将旋转运动转化为滑台的直线往复动作，这种布局相比电机直连的同轴结构，能够有效缩短执行器的整体轴向长度，在安装空间轴向尺寸受限的设备内部，能够大幅降低空间占用率。主体承载结构采用挤压成型的铝合金型材作为基座，型材自带的安装槽道既可以作为内部导轨的安装基准，也能够为外部传感器、行程限位块的安装提供便利，无需额外在型材上加工复杂的安装孔位，现场调试时可以根据实际行程需求灵活调整限位开关的位置。滑台部分采用双直线导轨副作为导向支撑，相比单导轨结构，能够承受更大的偏载力矩，在滑台端部承受侧向负载时，不会出现卡滞、爬行的问题，运行过程的平顺性更好。前端的安装法兰预留了标准化的安装孔位，能够直接适配不同规格的工装夹具、吸嘴、压头等执行末端，无需额外设计转接板，降低了设备集成时的设计工作量。

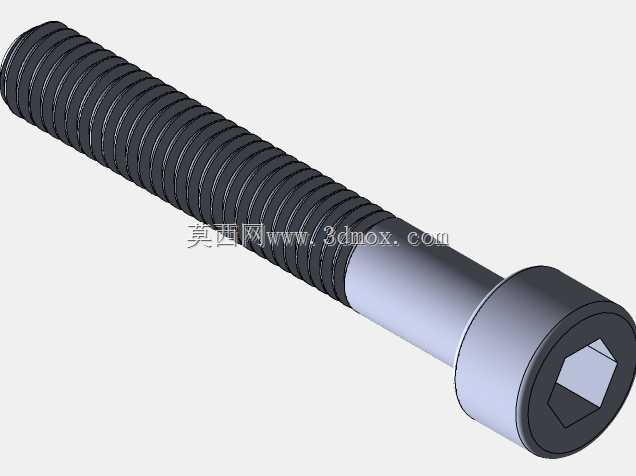

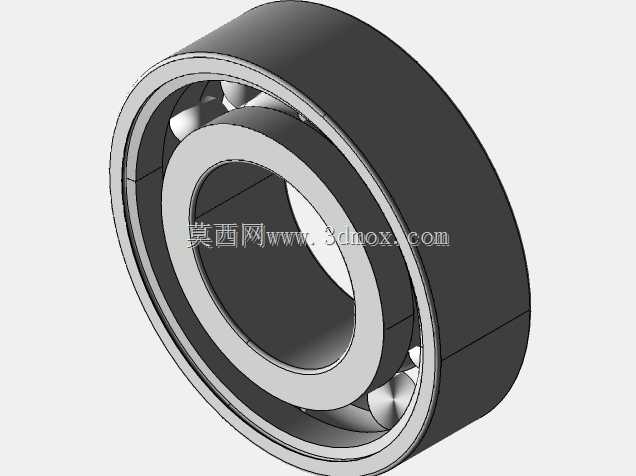

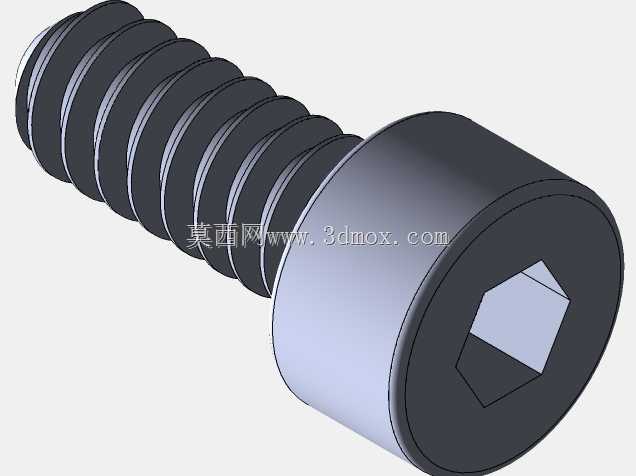

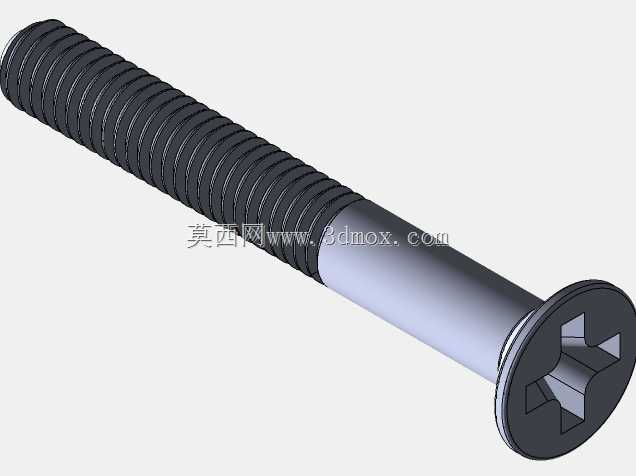

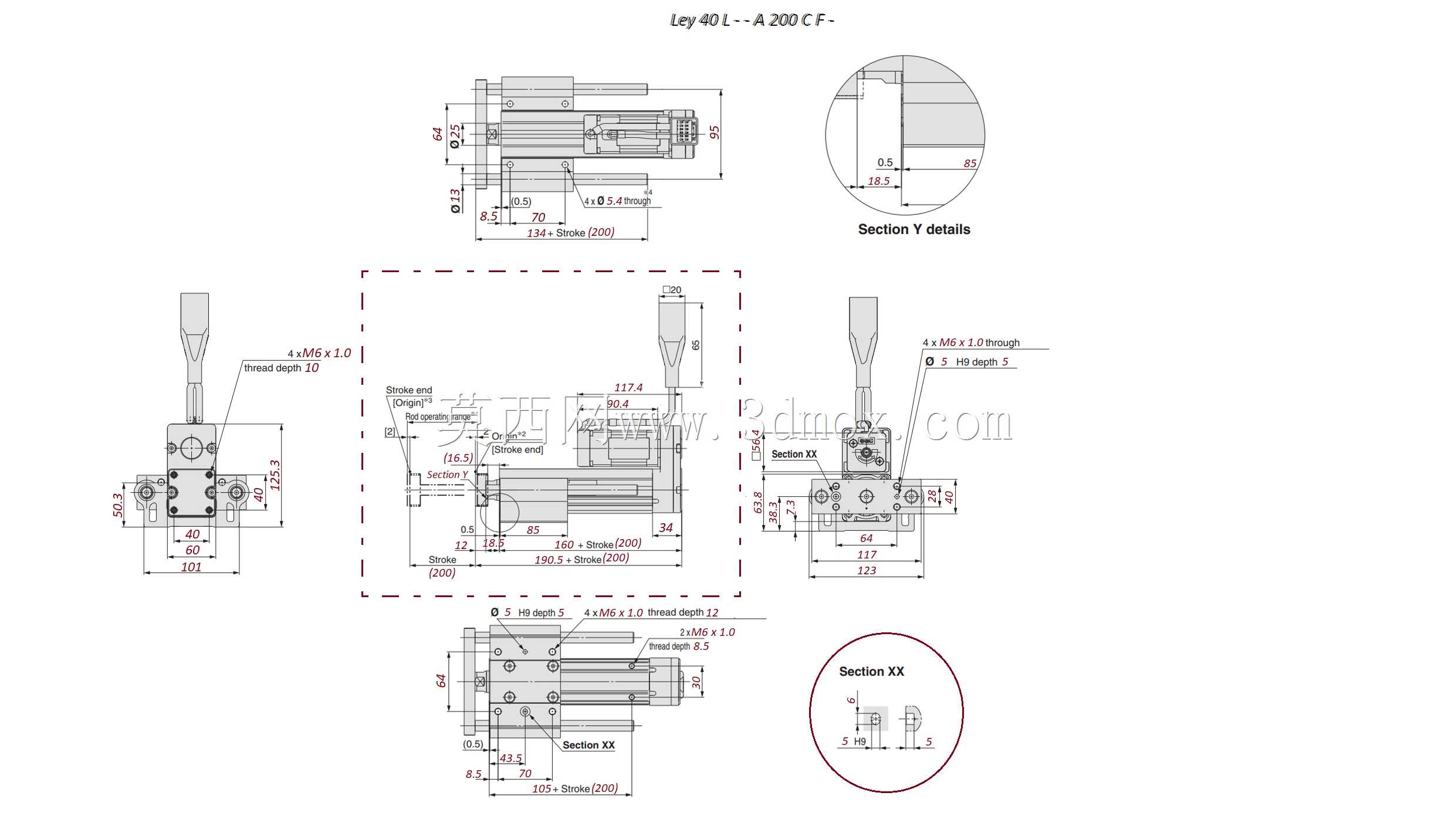

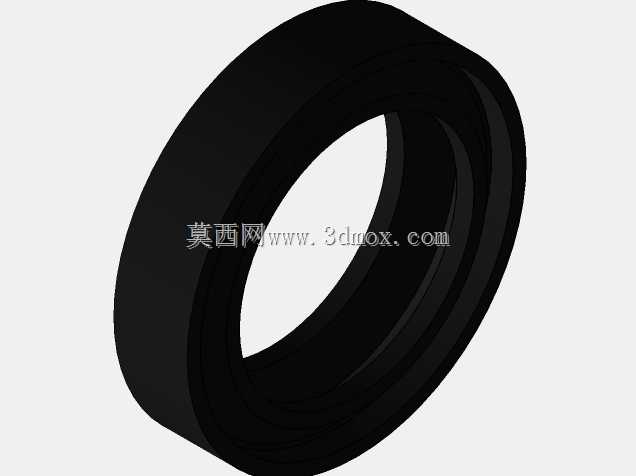

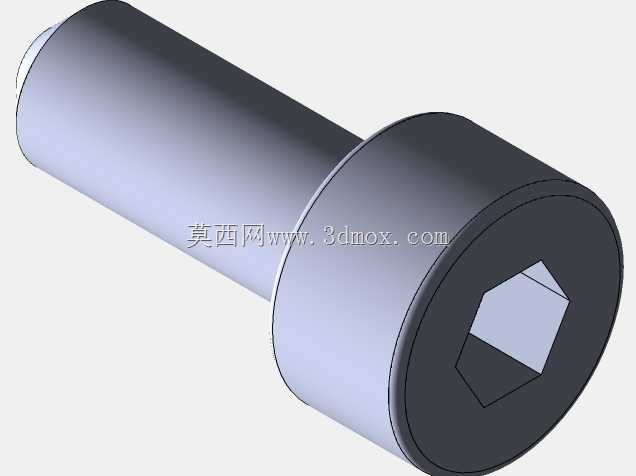

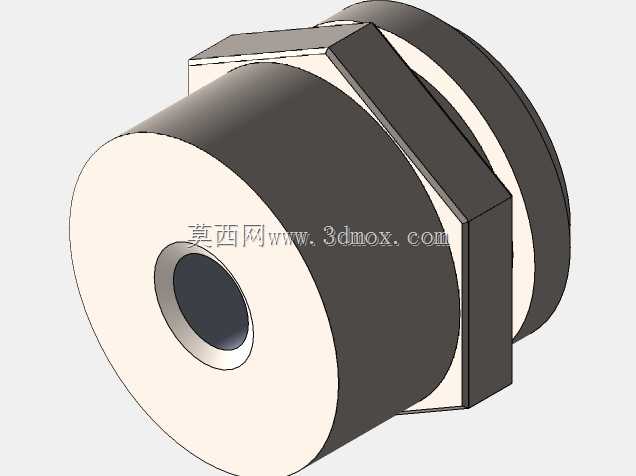

　　在安装边界方面，这款执行器的基座底部预留了贯通的安装槽，既可以采用从底部穿螺栓的方式固定在设备安装板上，也可以通过侧面的安装孔位配合压块进行固定，适配不同设备的安装空间条件。设计过程中对各部件的配合公差做了严格的控制，丝杠两端采用角接触轴承做支撑固定，能够抵消丝杠高速往复运动时产生的轴向窜动，同时预紧力的合理设置既消除了传动间隙，也避免了预紧力过大导致的运行阻力升高、发热严重的问题。电机与传动部分的连接位置设置了密封端盖，能够阻挡车间环境中的粉尘、切削液进入传动腔内部，延长内部传动部件的使用寿命，在一般的工业车间环境下无需额外增加防护外罩即可稳定运行。滑台的运动行程范围内设置了机械硬限位块，在电气限位失效的情况下，能够避免滑台超行程运动导致的部件碰撞损坏，提升设备运行的安全性。

　　从实际使用的角度来看，这类执行器的运动参数可以通过配套的伺服驱动器进行灵活设置，根据不同工位的动作节拍要求，调整滑台的运行速度、加减速度，在需要快进、工进、快退的多段速动作场景下，无需额外增加机械变速结构，仅通过参数设置即可实现动作逻辑，大幅简化了设备的机械结构。在进行三维建模时，各部件的装配关系完全按照实际加工装配的约束条件进行搭建，导轨与基座的配合面、丝杠与螺母的同轴度、电机输出轴与传动轮的平行度都做了对应的装配约束，能够直接用于设备整体的装配干涉检查、运动仿真模拟，也可以作为选型时的安装尺寸参考，帮助设计人员在设备布局阶段就准确评估执行器的安装空间、运动范围是否与周边部件存在干涉，减少后续现场安装调试时的改造成本。
