2英寸丝膜高音HIFI扬声器结构设计

　　在桌面HiFi音箱、书架式音响系统、家庭影院环绕声道单元以及小型专业监听设备的开发过程中，高音单元的选型与结构匹配直接决定了整套系统的高频延展表现与听感通透度，本次呈现的2英寸丝膜高音单元，正是针对小体积箱体的高频重放需求完成的结构设计。从实际工程落地的角度看，这类高音单元的核心作用是重放1.7kHz以上的高频音频信号，弥补中低音单元在高频段的指向性收窄、失真抬升的缺陷，通过与中低音单元的分频点匹配，实现全频段的平滑频响衔接。

　　设计过程中首先锚定的是安装边界的适配性，这类小尺寸高音单元大多应用在容积有限的小型箱体上，面板直径设定为65mm，能够适配多数市面在售的小型书架箱、桌面多媒体音箱的高音开孔位，不需要额外修改箱体前面板的模具；安装孔采用对角45mm的孔距设计，属于行业内通用的2英寸高音安装标准，用户在替换升级原有高音单元时，不需要重新打孔，直接通过M3螺丝即可完成固定，降低了改装与装配的门槛。单元整体总高度控制在29mm，能够适配内部净深有限的超薄箱体、壁挂式音响，不会出现单元磁路部分触碰箱体内侧分频板或者吸音棉的问题，给箱体内部的元器件排布留出了足够的安全间隙。

　　功能特性层面，这款高音采用丝质软球顶振膜设计，相比金属硬球顶，丝膜的高频重放更加柔和，长时间聆听不会产生尖锐的听感疲劳，适合人声、弦乐类音乐的重放场景；振膜中心的铜质相位锥结构，能够优化高频声波的扩散角度，减少离轴响应的频响跌落，在皇帝位之外的区域也能获得相对均衡的高频听感，适合小空间内多人同时聆听的使用场景。磁路部分采用钕磁铁材质，在保证足够磁通量的前提下，大幅压缩了磁路部分的体积与重量，避免小箱体前面板因为单元重量过大出现前倾、共振的问题，4欧姆的阻抗设计能够适配绝大多数消费级功放板的输出阻抗匹配要求，30W的额定功率承载能力，能够满足家用场景下的声压级需求，不会因为功率过载出现振膜损坏、音圈烧毁的问题。

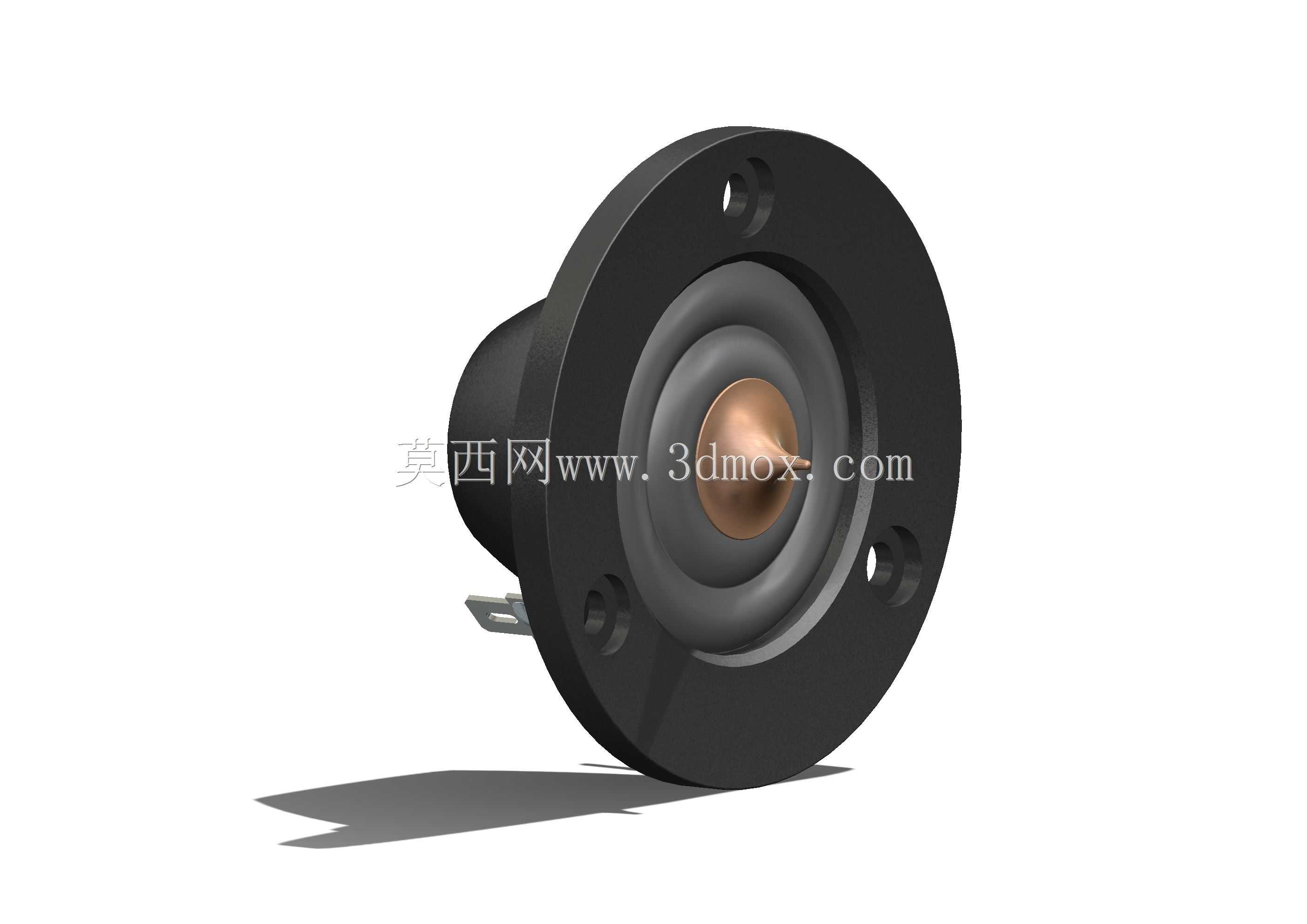

　　从结构设计的细节来看，单元的面板采用一体化注塑成型的哑光黑色结构，表面做了细微的磨砂处理，减少面板表面的声波反射，避免多余的反射声干扰直达声的重放；面板上的三个定位沉孔，在装配时能够让螺丝头完全沉入面板内部，不会突出面板表面影响网罩的安装；单元侧面的焊片接线端子采用倾斜式设计，焊接导线时不需要过大的操作空间，即使在箱体内部空间局促的情况下，也能顺利完成接线操作，焊片本身做了镀锡处理，减少长时间使用后的氧化接触不良问题。振膜折环采用耐老化的复合橡胶材质，能够在长时间的活塞运动下保持弹性稳定，不会因为温度变化、长时间使用出现折环硬化、破裂的问题，延长单元的使用寿命。

　　在实际选型匹配过程中，结构工程师需要重点关注几个安装边界：首先是开孔直径要求为46mm，开孔时需要保证边缘光滑无毛刺，避免安装时面板受力不均导致振膜偏心；其次是单元安装时需要在面板与箱体前面板之间加装1mm厚的密封泡棉垫，减少箱体内部的声波通过安装缝隙泄露，避免高频声短路导致的高频响应跌落；第三是接线时需要注意正负极标识，焊片上的宽端子为正极、窄端子为负极，反接会导致与中低音单元的相位相反，影响中高频衔接的频响曲线。这类高音单元除了应用在成品音箱生产中，也常被用于老旧音箱的高音单元替换升级、DIY音箱制作等场景，标准化的安装尺寸能够大幅降低设计与改装的工作量，不需要重新定制安装结构件，缩短产品开发或者改装的周期。

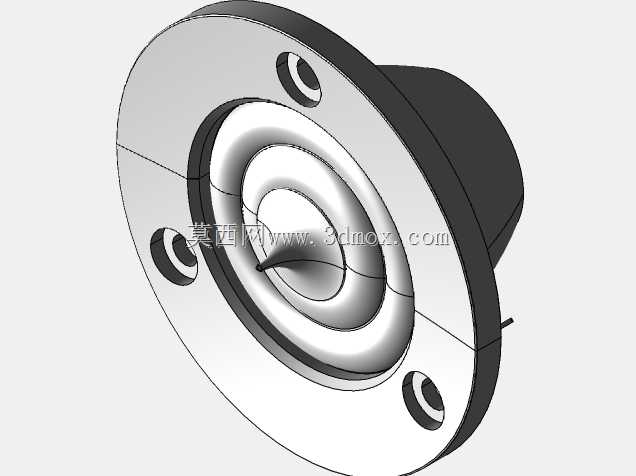

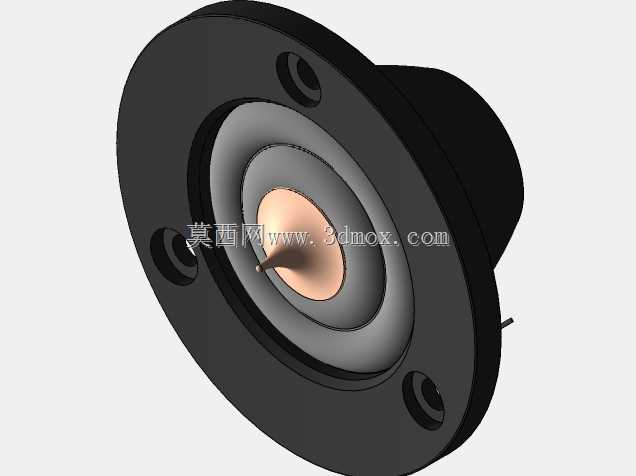

　　从三维建模的角度看，这个模型完整还原了单元的所有装配细节，包括面板的安装沉孔、磁路部分的台阶结构、接线端子的倾斜角度、相位锥的曲面造型，在做箱体结构设计时，可以直接导入这个模型进行干涉检查，验证前面板开孔、内部元器件排布是否存在冲突，不需要手动测量单元尺寸再进行建模，能够有效提升结构设计的效率，避免因为尺寸测量误差导致的装配问题。
