带触摸屏与独立键盘的立式操作终端

　　这类立式操作终端多部署在生产车间流水线旁、大型成套设备周边、仓储分拣作业区等需要人员就近输入操控指令的场景，区别于嵌装在设备柜体上的固定式操作屏，立式结构可根据作业人员的站立操作习惯调整安装位置，无需依附大型设备的柜体结构，适配车间内灵活的工位布局调整需求。从实际使用场景来看，作业人员无需凑近设备主体，在工位旁即可完成参数录入、工序切换、运行状态查询、故障复位等操作，既避免了近距离靠近设备运转区域的安全隐患，也能减少操作人员在设备与工位间往返的动线长度，提升批量生产过程中的操作响应效率。

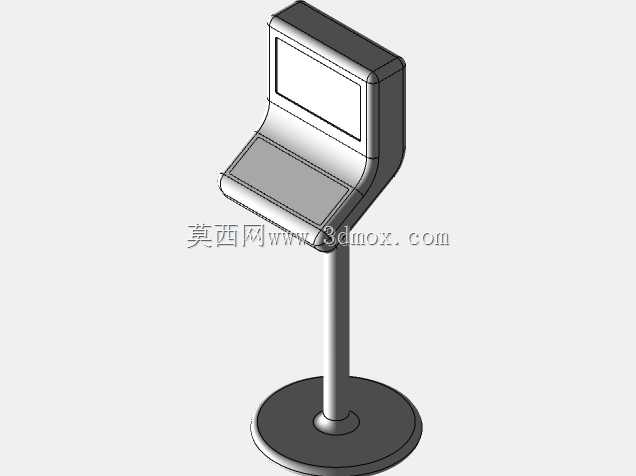

　　设备整体采用立柱支撑的落地式结构，底部为圆形配重底座，安装时可通过地脚螺栓固定在水泥地面，也可根据需求在底座下方加装脚轮实现短距离移位，底座直径设计充分考虑了防倾覆要求，即便操作人员倚靠操作或者误碰设备，也不会出现侧翻风险。立柱采用圆管型材加工，内部预留走线空间，显示屏与键盘的通讯线缆、供电线缆全部从立柱内部穿行，避免车间内的油污、切削液、粉尘侵蚀线缆外层，也防止现场作业的叉车、物料周转车剐蹭外露线缆造成设备断电或通讯中断。上部操作舱采用人体工学倾斜设计，显示屏区域向后倾斜一定角度，匹配站立操作人员的自然视线角度，无需低头或仰头即可清晰查看屏幕显示的设备参数、运行数据、报警信息，降低长时间操作的视觉疲劳；键盘托板向前下方倾斜，操作人员站立时手臂自然下垂即可搭在托板边缘完成按键输入，无需抬臂操作，适配长时间的参数录入、指令输入作业需求。

　　功能配置上，集成的触摸显示屏可实现图形化的人机交互，支持设备运行状态可视化展示、工艺参数实时调整、报警信息弹窗提示等功能，独立键盘则弥补了纯触摸屏在湿手、戴劳保手套操作时的触控精度不足问题，按键采用带防尘防水结构的工业级按键，可耐受车间内常见的粉尘、少量切削液飞溅，按键行程适中，带明确的操作反馈，适合工业现场的高频次操作场景。操作舱的外壳采用钣金折弯焊接成型，接缝处做密封处理，整体防护等级可满足一般工业车间的使用要求，表面做喷塑处理，耐油污、易擦拭，日常维护时只需用干布擦拭表面即可去除附着的油污与粉尘。

　　从设计落地的角度考量，建模过程中需要重点关注几个核心边界：首先是操作高度的匹配，显示屏中心距离安装地面的高度需要控制在站立操作人员的视线舒适区间，键盘托板的上表面高度需要匹配站立时的手臂自然放置高度，避免过高导致抬臂疲劳、过低导致弯腰操作；其次是安装兼容性，操作舱与立柱的连接部位需要设计可调节的锁紧结构，可根据不同工位的操作人员身高、现场的视线遮挡情况微调操作舱的倾斜角度，适配不同的使用场景；再者是维护便利性，操作舱的后盖需要设计可拆卸结构，内部的显示屏、控制板、接线端子等部件需要预留足够的安装与维护空间，后期更换部件或者检修线路时无需整体拆解设备，只需打开后盖即可完成操作；最后是走线的合理性，立柱内部需要设计线缆固定卡扣，避免设备移位或者震动时线缆晃动拉扯接线端子，底座处需要预留线缆出线孔，可直接从地面预埋的穿线管引入供电与通讯线缆，保持现场布线的整洁性。

　　这类操作终端可适配的场景十分广泛，既可以作为自动化生产线的现场操控站，对接生产线的PLC控制系统实现整条线的运行操控，也可以作为单台大型工业设备的外置操作终端，解决设备本体操作位置过高、或者操作面朝向不利于人员观察的问题，还可以部署在仓储区域作为分拣系统的录入终端，支持扫码、数据录入、任务下发等功能。相较于嵌墙式或者吊臂式的操作站，落地立式的结构安装时无需对墙面、设备主体做额外的开孔改造，安装施工量小，后期调整位置也更加灵活，适合车间布局经常调整的中小批量生产场景。在结构强度设计上，立柱的壁厚、底座的重量都经过匹配计算，在保证整体结构稳定的前提下尽可能控制设备自重，兼顾移动便利性与放置稳定性，操作舱的边角全部做圆角处理，避免人员磕碰受伤，符合工业设备的安全设计要求。
