SolidWorks环境下三相异步电动机结构建模

　　在工业传动系统的三维布局设计中，电动机作为核心动力输出部件，其模型的还原度直接影响整套设备的装配校验精度与后续干涉检查效率。本次完成的电动机三维结构，完全围绕工业现场常用的封闭式鼠笼型异步电机的实际结构搭建，可直接用于生产线设备布局、传动系统匹配校验、非标设备动力端选型参考等场景，覆盖机床辅机、输送设备、小型风机、泵类配套等绝大多数通用工业传动的应用需求。

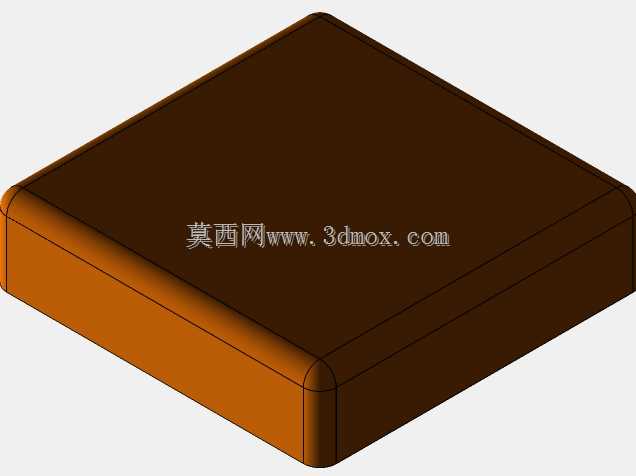

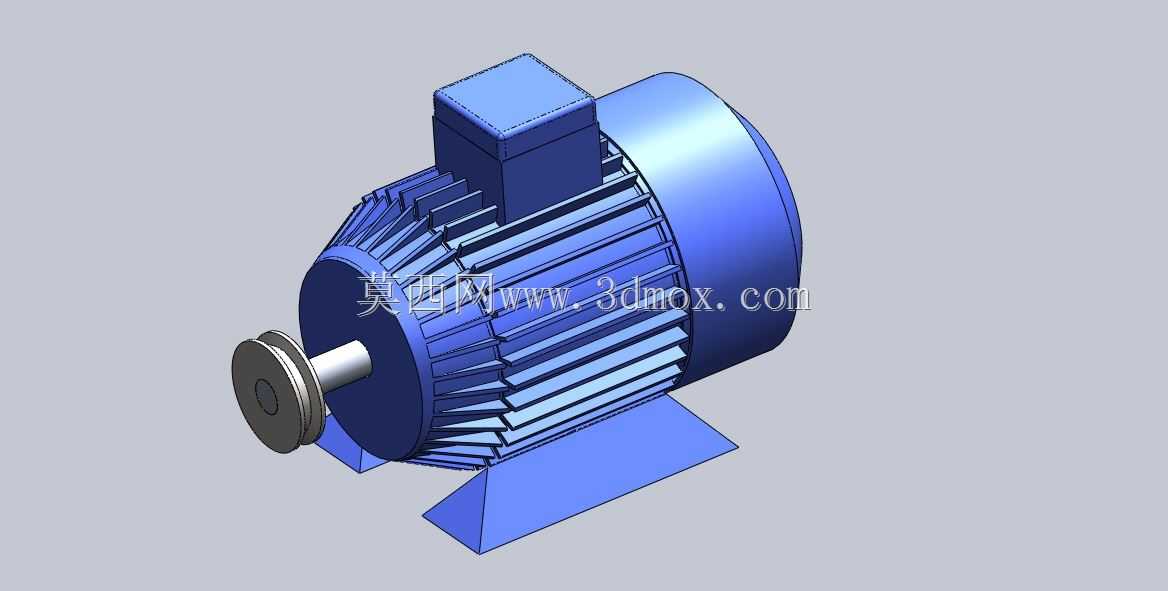

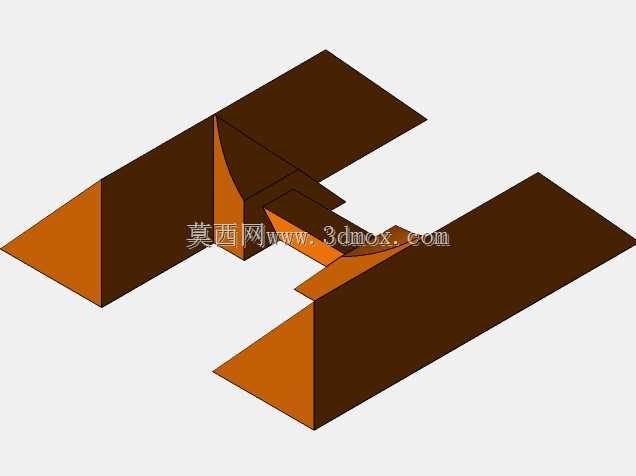

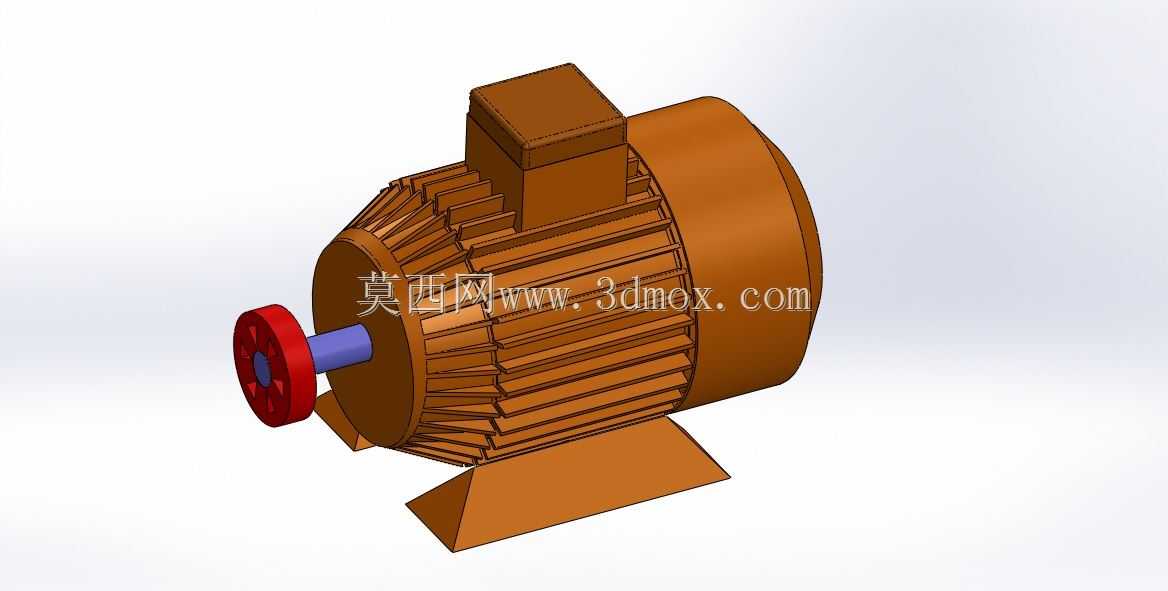

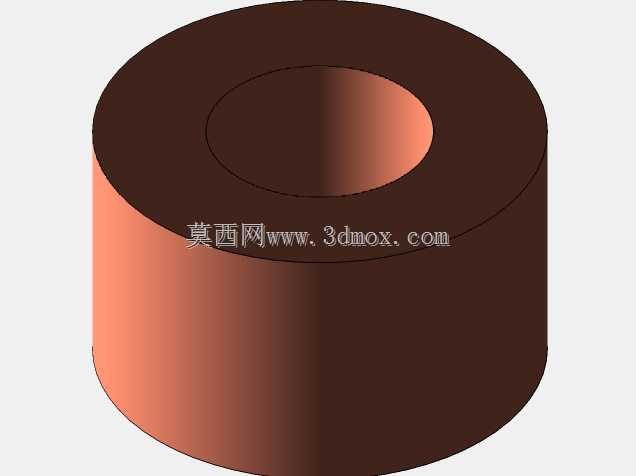

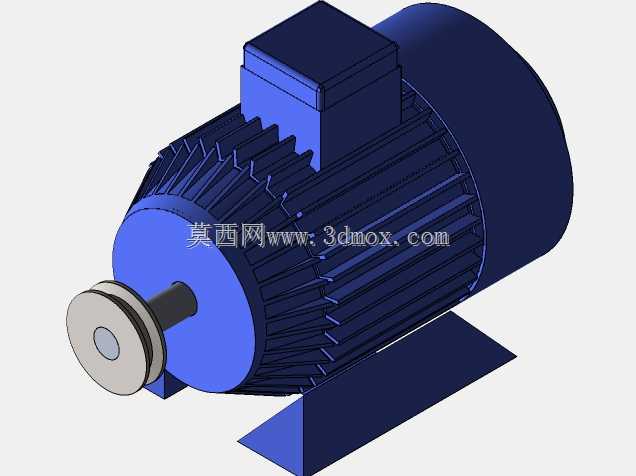

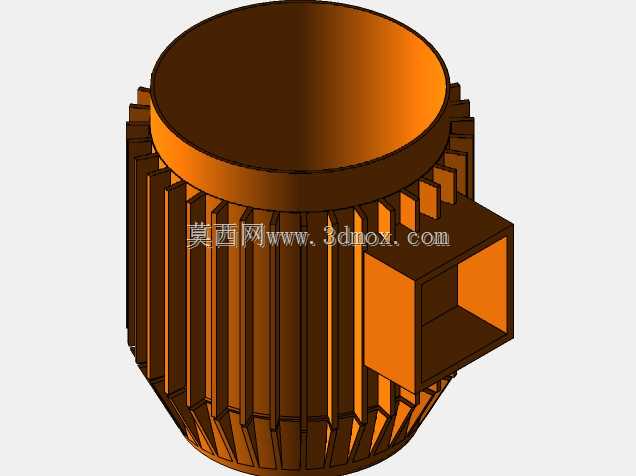

　　从实际用途来看，这类电机是工业领域应用占比最高的动力单元，负责将电能转换为旋转机械能，通过输出轴端连接联轴器、带轮、齿轮等传动件，为下游执行机构提供额定转速下的扭矩输出。建模过程中没有做简化的外观处理，而是完全还原了真实电机的各个功能结构：机壳部分的散热筋采用等间距阵列布局，每一条筋的高度、厚度、倾斜角度都参考同功率段量产电机的实际参数，保证模型导入热仿真场景时，散热面积的计算误差控制在工程允许范围内；顶部的接线盒结构还原了进线口的密封安装位、内部接线端子的排布空间，方便电气设计人员在做整机电控布线时，准确预留电缆弯曲半径与接线操作空间；输出轴端的轴伸长度、键槽尺寸、轴径公差带都对应通用安装标准，端盖处的轴承安装位、密封槽结构也完全按照实际装配关系搭建，可直接用于虚拟装配时的配合公差校验。

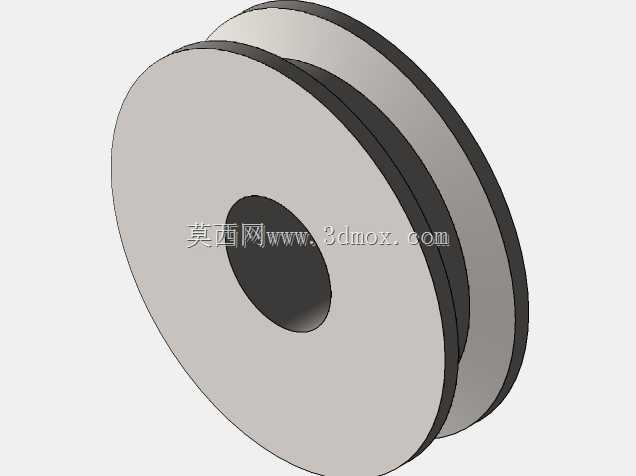

　　设计思路上完全遵循从内到外的实体建模逻辑，先确定定子、转子的核心尺寸边界，再向外推导机壳的壁厚、端盖的配合止口尺寸，最后叠加散热筋、接线盒、安装底座这些外部结构，所有特征之间都保留完整的参数化关联，修改功率段对应的中心高参数时，整个模型的安装尺寸、轴伸尺寸、机壳长度都能同步更新，适配不同功率等级的电机快速建模需求。安装边界部分，底座的安装孔间距、孔位直径、底座到底面的高度都严格对应通用电机的安装尺寸标准，四个安装孔的沉头深度、孔位同轴度都做了特征约束，在做设备底座的安装板设计时，可以直接提取模型的孔位坐标生成加工孔位，不需要二次核对尺寸；输出轴的轴肩定位尺寸也做了明确标注，方便设计人员匹配对应的联轴器、带轮的轴向定位尺寸，避免实际装配时出现轴伸过长或过短导致的传动干涉问题。

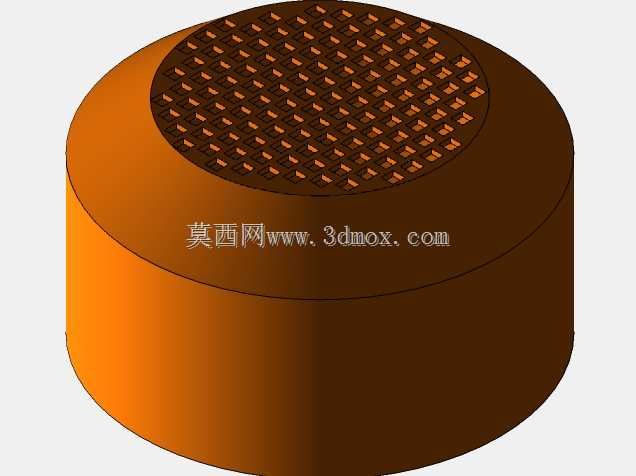

　　外形尺寸上，模型还原的是中小型功率段通用电机的尺寸比例，整体长度、机壳外径、中心高的比例关系完全符合量产产品的实际参数，没有做艺术化的比例调整，在做车间设备布局、生产线三维仿真时，模型的占位尺寸和真实设备完全一致，不会出现布局时预留空间不足或者空间浪费的问题。端盖部分的散热通风孔位置、吊环安装位的螺纹尺寸也都做了还原，方便在做整机吊装方案设计时，准确计算吊点位置与吊装空间。整个模型的所有装配关系都按照实际生产的装配顺序添加了配合约束，导入装配环境后可以直接模拟电机的转动状态，用于传动系统的运动仿真校验，检查运行过程中是否和周边的防护罩、管线、机架结构存在运动干涉。
