工业用鼠笼式异步电动机三维结构

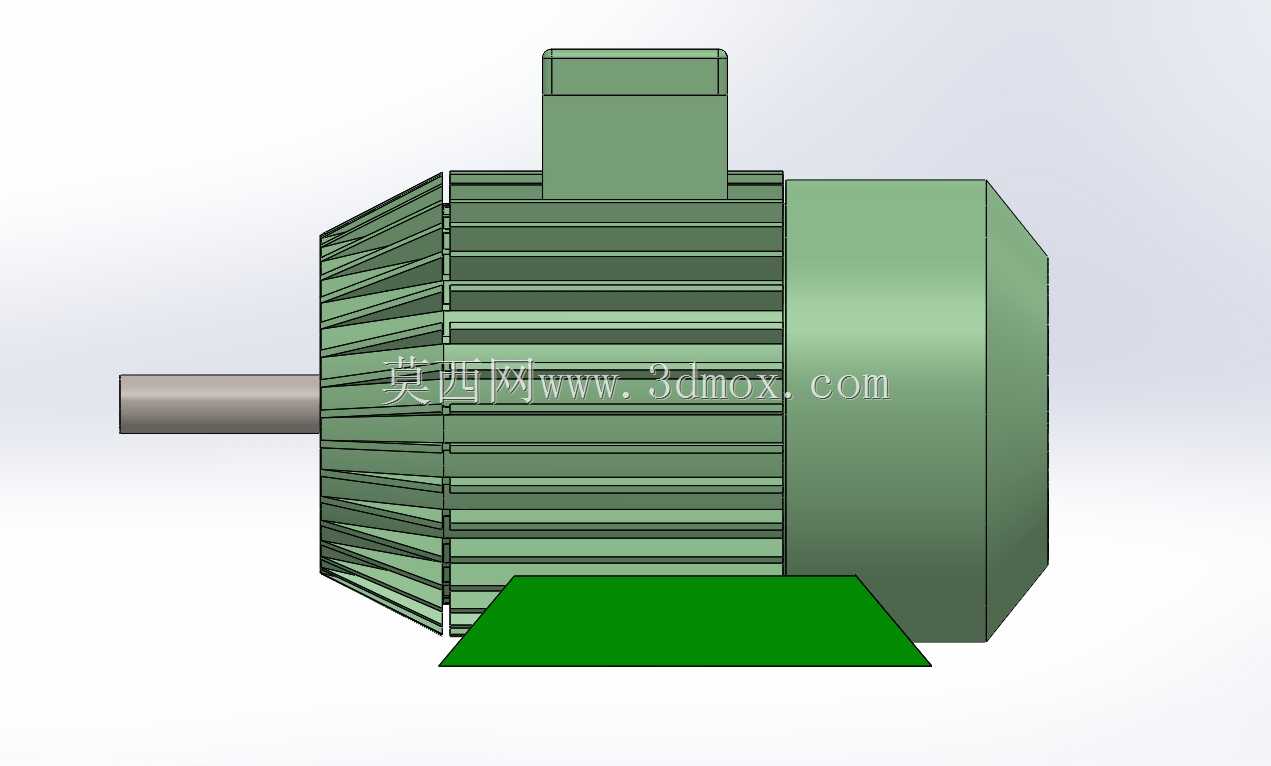

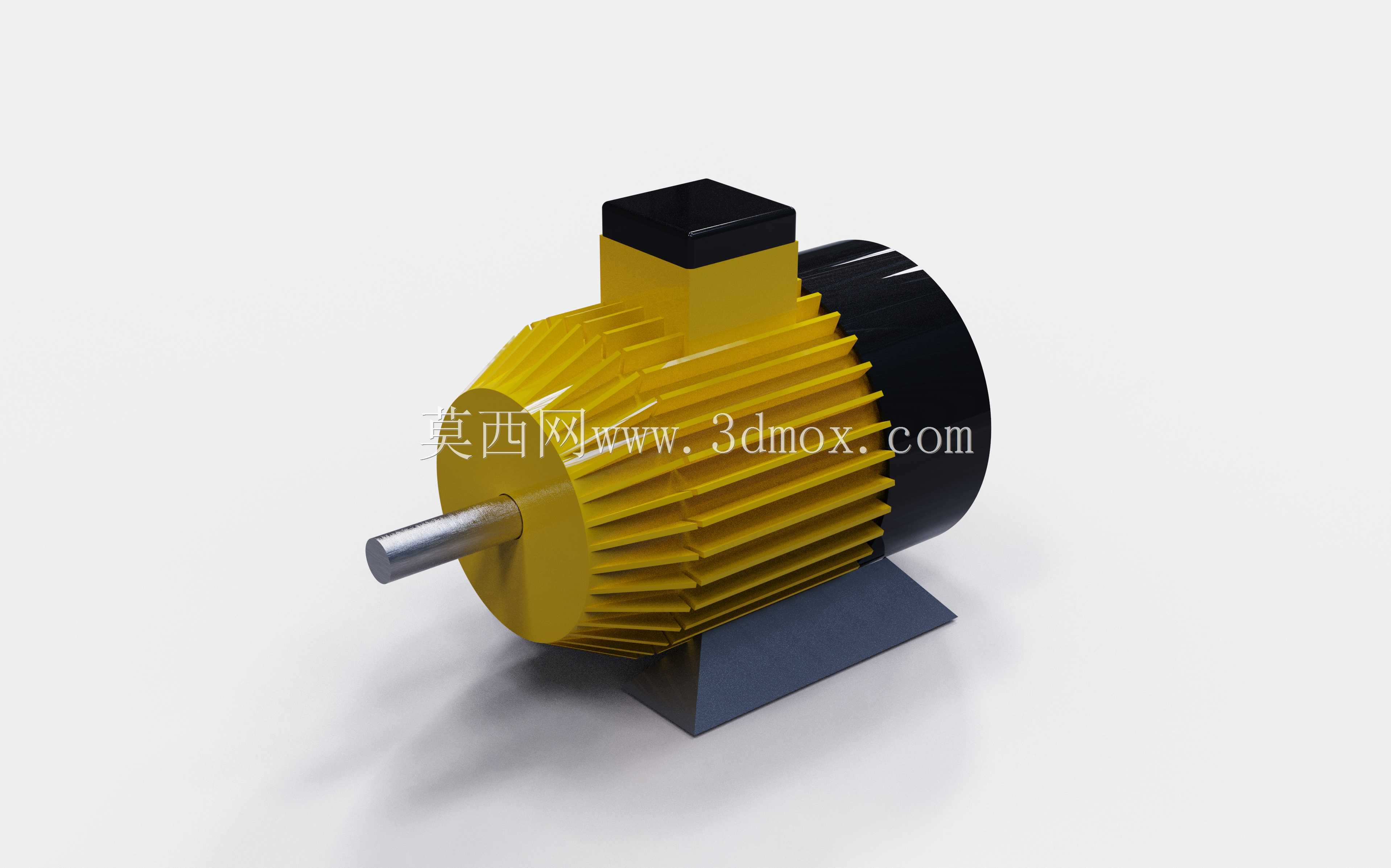

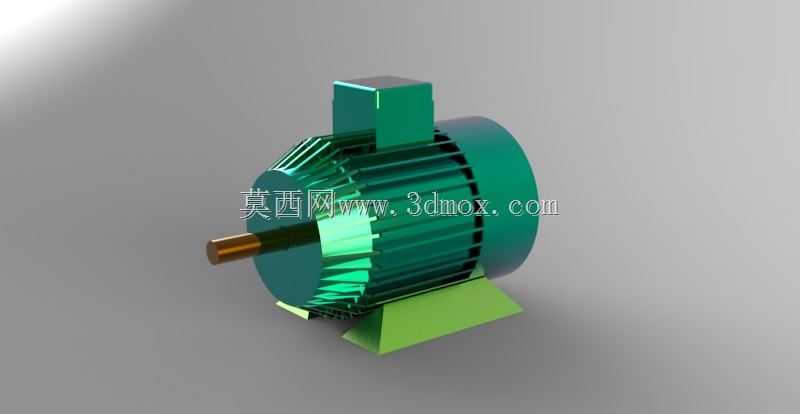

　　在工业传动场景里，这类三相异步电动机的应用覆盖了从输送线辊道驱动、小型机床主轴进给，到风机水泵负载匹配的绝大多数常规传动工位，是离散制造车间里保有量最高的动力输出单元。做这个三维结构的时候，最先敲定的是安装尺寸边界：底脚安装孔的中心距严格遵循通用工业电机的安装规范，轴伸端的直径、键槽尺寸匹配常规联轴器、带轮的配合公差，保证模型导入装配环境后，能直接和现有传动部件做干涉检查，不用反复调整安装接口的尺寸。机座部分的散热筋结构没有做简化处理，每一条筋的高度、间距都参考了同功率等级量产电机的实际参数，毕竟做热仿真的时候，散热筋的换热面积直接影响壳体的温升计算结果，要是把这部分做了省略，后续做温度场分析就会出现明显的偏差。

　　接线盒的位置设置在机座顶部，预留了足够的线缆弯折空间，盒体和机座的连接面做了止口结构，对应实际产品里的密封安装位，要是做设备布线设计的时候，能直接在这个位置走线槽，不用额外估算接线盒的外凸尺寸。端盖部分的轴承室位置做了精确的同轴度约束，前后端盖的止口和机座的配合面保留了合理的装配间隙，和转子组件装配的时候，能直观看到轴承外圈和端盖轴承室的配合关系，转子轴的台阶位置对应了轴承内圈的定位面，不会出现装配时轴向窜动的结构问题。转子部分的铁芯斜槽结构做了还原，虽然三维建模的时候斜槽特征会增加不少面数，但对于做电机电磁仿真的从业者来说，斜槽的角度是影响谐波抑制效果的关键参数，省略这个特征的话，模型的工程参考价值会打折扣。

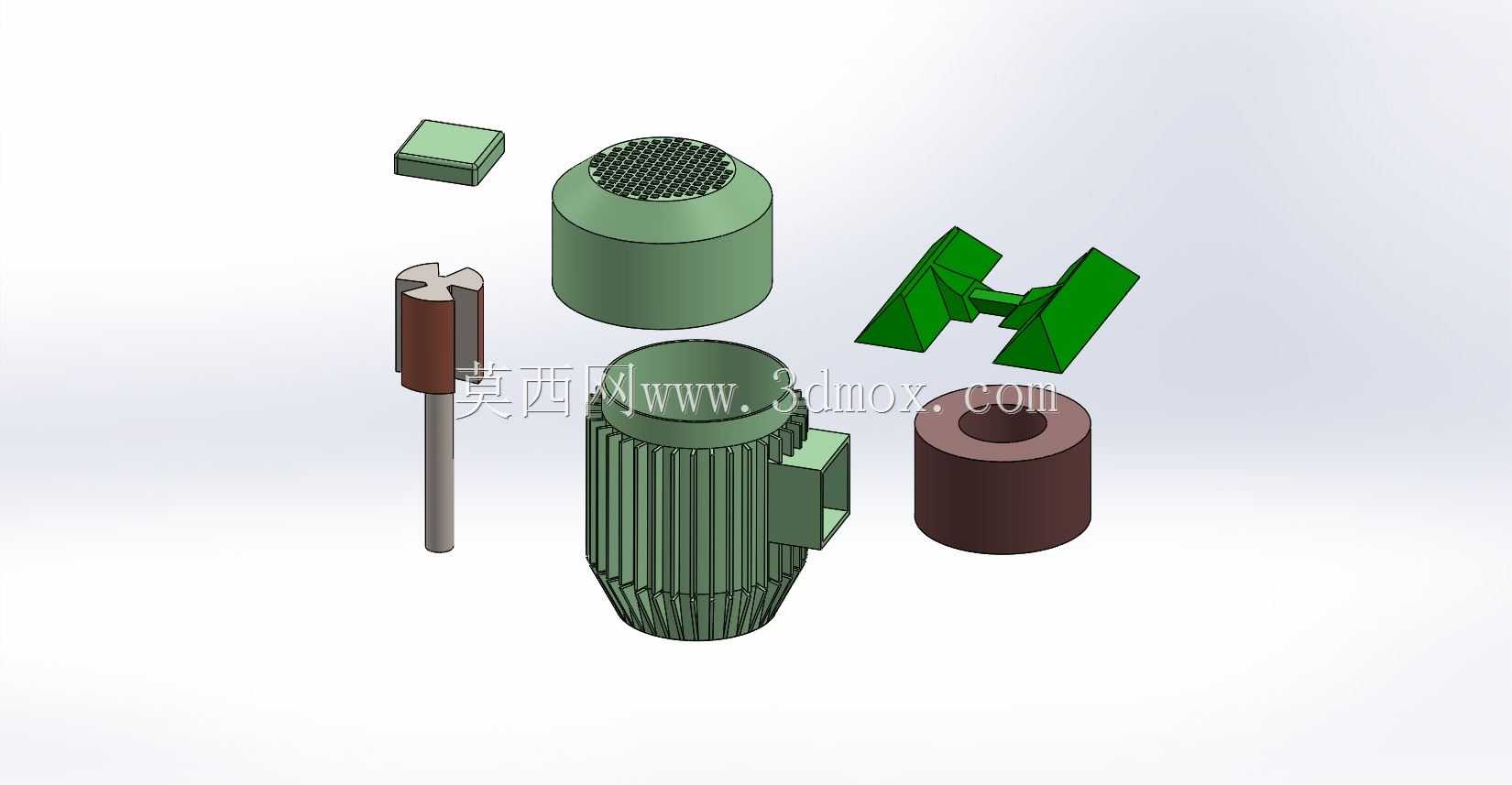

　　输出轴的轴肩位置做了圆角过渡，对应实际加工里的应力释放结构，避免轴径突变位置出现应力集中，在做有限元强度校核的时候，这个圆角的尺寸直接影响轴的疲劳寿命计算结果。整个模型的装配层级完全按照实际电机的装配顺序拆分：机座作为基础件，先压装定子铁芯组件，之后穿入转子总成，再依次装配前后端盖、轴承外盖、风叶、风罩，最后固定顶部的接线盒，每个零件的配合面都保留了实际生产里的公差余量，导入三维装配环境后可以直接做爆炸视图生成装配工艺文件，也能用来做新员工的装配结构培训。

　　在做设备选型配套的时候，这个模型可以直接放到整机的装配树里，核对电机和周边防护罩、管线、传动部件的安全距离，比如机座尾部风罩的外圆尺寸，要是和设备机架的间隙留得太小，运行时的振动就会产生磕碰，之前做输送线设计的时候就遇到过因为没核对风罩尺寸，导致机架和风罩干涉，现场安装时只能切割机架返工的问题，所以建模的时候特意把风罩的外凸尺寸、接线盒的顶部高度都做了精确还原，避免选型阶段出现尺寸误判。另外底脚的安装孔做了长圆孔设计，和实际产品的安装调节结构一致，现场安装的时候可以小范围调整电机的轴向位置，方便张紧三角带或者调整联轴器的同轴度，这个细节很多简化模型都会忽略，导致做安装布局的时候，误以为安装孔是圆孔，预留的调节余量不足，现场安装时无法调整传动张紧度。
