12mm直径激光二极管固定安装模块

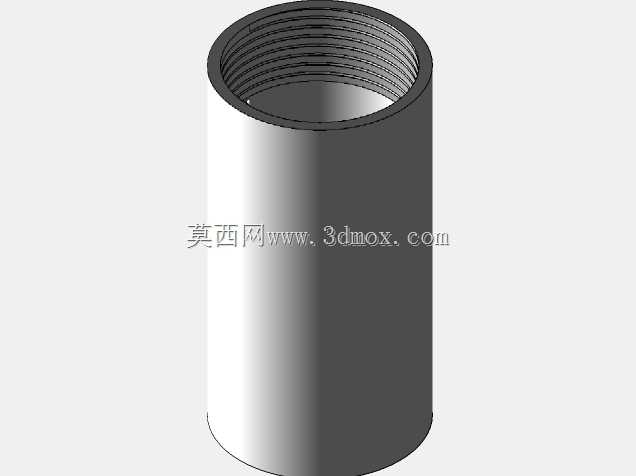

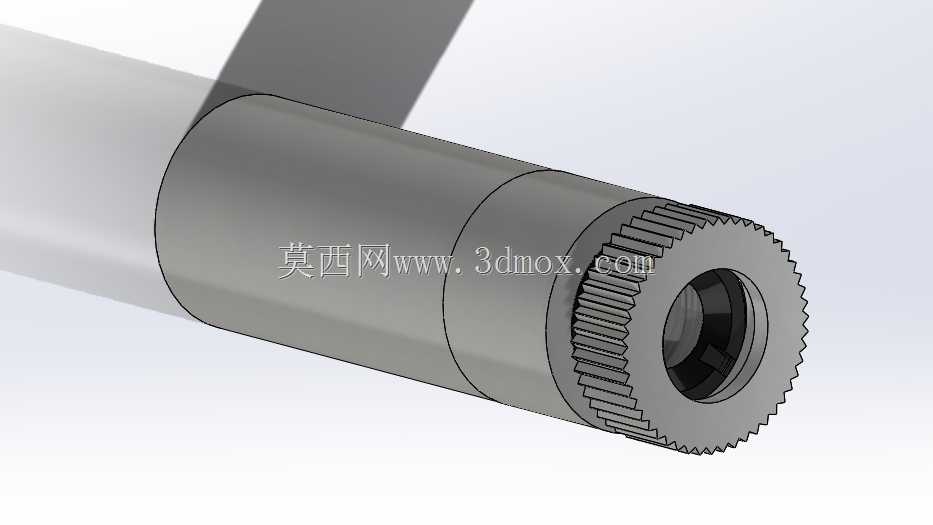

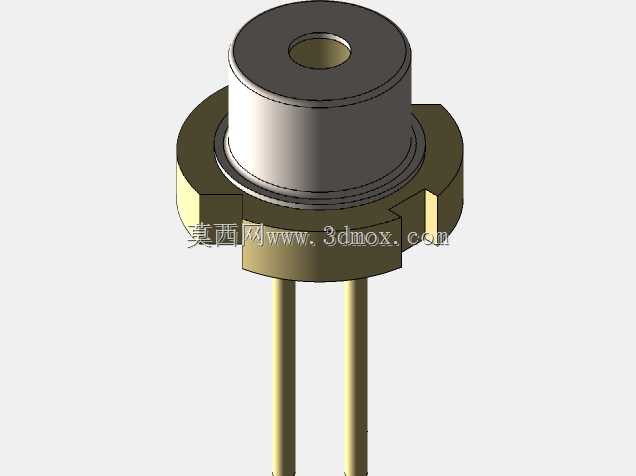

　　在工业激光打标、小型激光模组装配、实验室光学光路搭建、消费级激光指示设备生产场景中，激光二极管的固定与定位精度直接决定最终出光质量，这款直径12mm的激光二极管安装模块，正是为适配外径5.6mm的标准封装激光二极管设计的专用固定结构。从实际装配需求出发，模块主体采用同轴阶梯套筒结构，整体外圆控制在12mm，能够直接适配市面多数标准12mm孔径的光学镜座、设备安装孔位，无需额外加工转接衬套，大幅降低装配环节的加工成本。

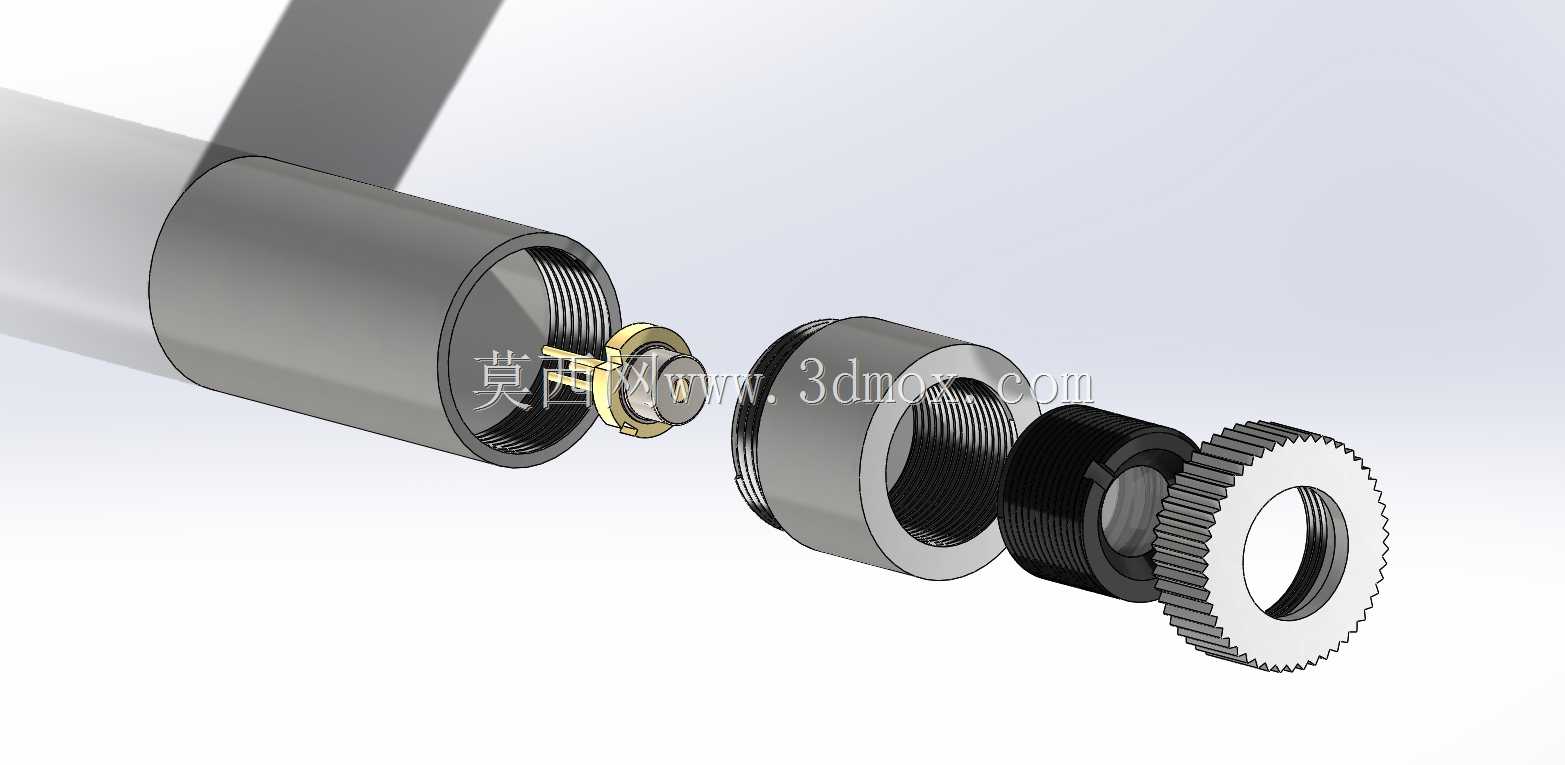

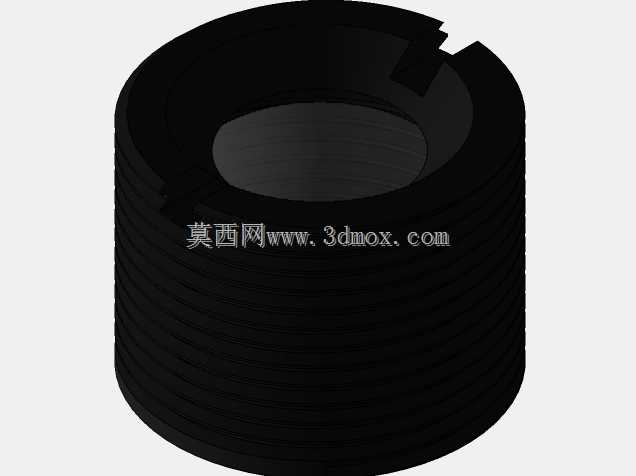

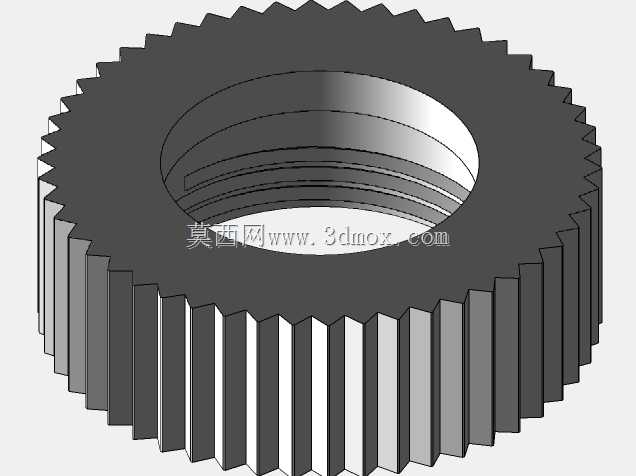

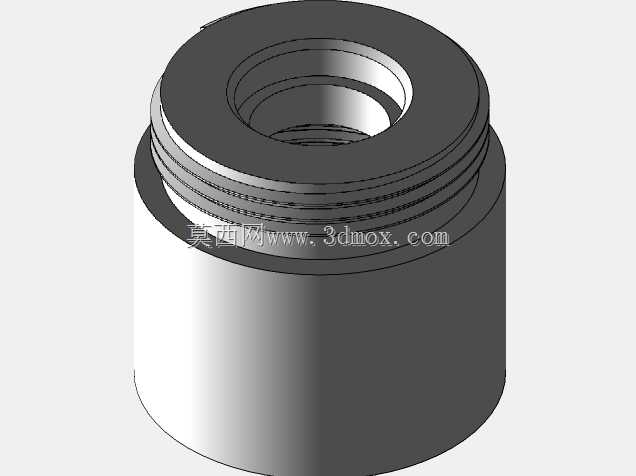

　　模块尾端设计了滚花防滑结构，在手动拧动调整二极管轴向位置、或者锁紧固定压圈时，能够提供足够的摩擦力，避免光滑金属表面打滑导致的装配效率低下问题，滚花的齿距与齿深经过实际装配验证，既不会因为齿过尖划伤操作人员手指，也能在戴薄劳保手套操作时提供足够的握持阻力。前端的内孔预留了标准透镜安装位，可直接匹配常见的M9规格准直透镜，二极管装入后通过尾部的顶丝或者压圈固定，能够保证二极管发光面与透镜光轴的同轴度控制在合理公差范围内，减少后续光路校准的工作量。

　　设计过程中充分考虑了散热需求，套筒主体采用金属材质，与二极管外壳的接触面积经过优化，能够将二极管工作时产生的热量通过套筒传导到外部安装座上，避免小功率激光二极管因为散热不良导致的寿命衰减、波长漂移问题。安装边界上，模块的轴向总长度适配常规激光笔、小型激光发射模组的内部空间，外圆的公差配合选用间隙配合过渡区间，既可以轻松推入预设的安装孔，又不会因为间隙过大导致光轴偏移，侧面预留的顶丝孔位置避开了常见安装座的锁紧位，不会出现装配干涉问题。

　　在实际工业应用场景中，这类模块除了用于固定激光二极管，还可以作为小型光学元件的转接套筒使用，比如将不同外径的滤光片、小型透镜通过衬套固定在套筒内，组成简易的光学准直单元，适配自动化设备上的激光定位、光电检测工位。结构设计上没有多余的冗余特征，所有外圆面都可以通过普通车床一次装夹加工完成，加工工艺性好，适合批量生产，滚花部分采用标准网纹滚花工艺，不需要定制特殊刀具，常规机加工车间即可完成生产。内壁与二极管接触的部位设计了微小的避让槽，避免因为加工时的内孔台阶毛刺刮伤二极管的金属外壳，同时保证二极管装入后能够贴合到定位端面，确保轴向尺寸的一致性，批量装配时不需要逐个调整轴向位置，能够有效提升生产线的装配效率。对于需要调整激光焦点的使用场景，模块的轴向滑动阻尼经过结构优化，松开锁紧顶丝后可以平滑调整轴向位置，调整到合适位置后锁紧顶丝即可固定，不会出现窜动问题，能够满足长时间工业工况下的位置稳定性要求。
