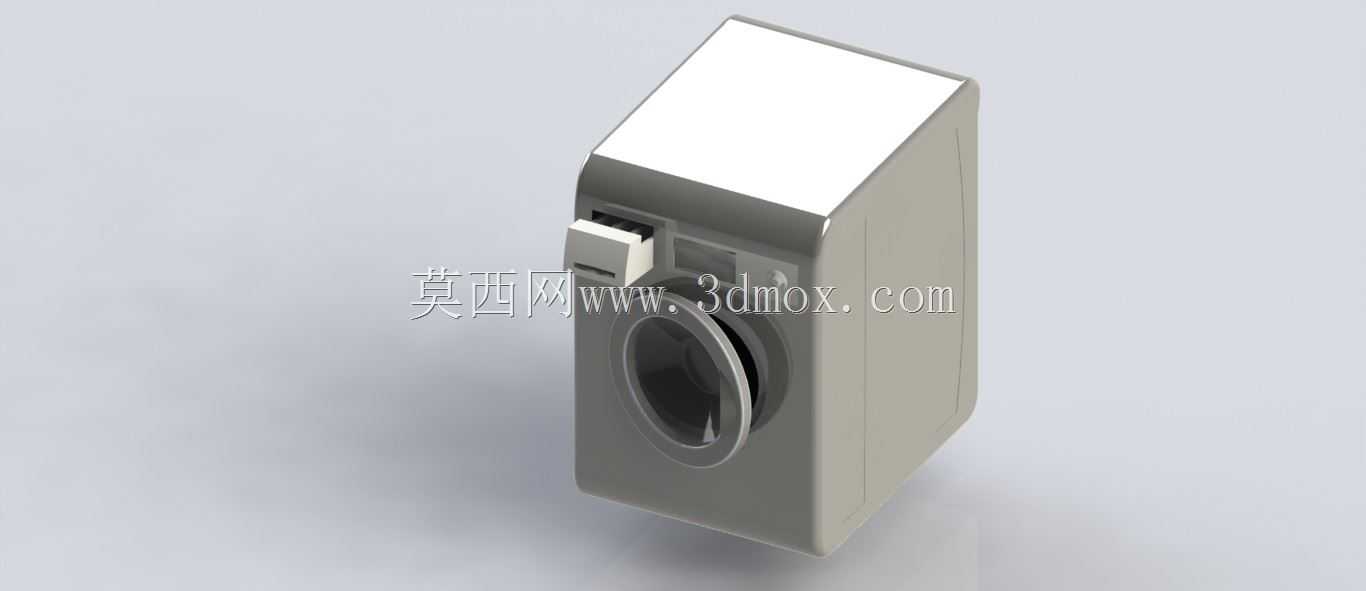

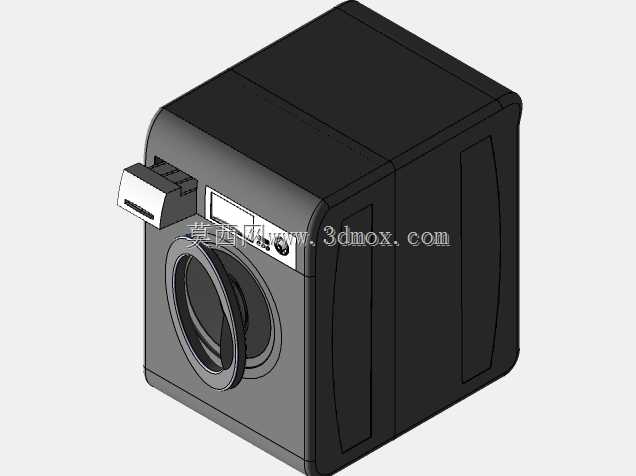

前装式滚筒洗衣机内部结构拆解设计

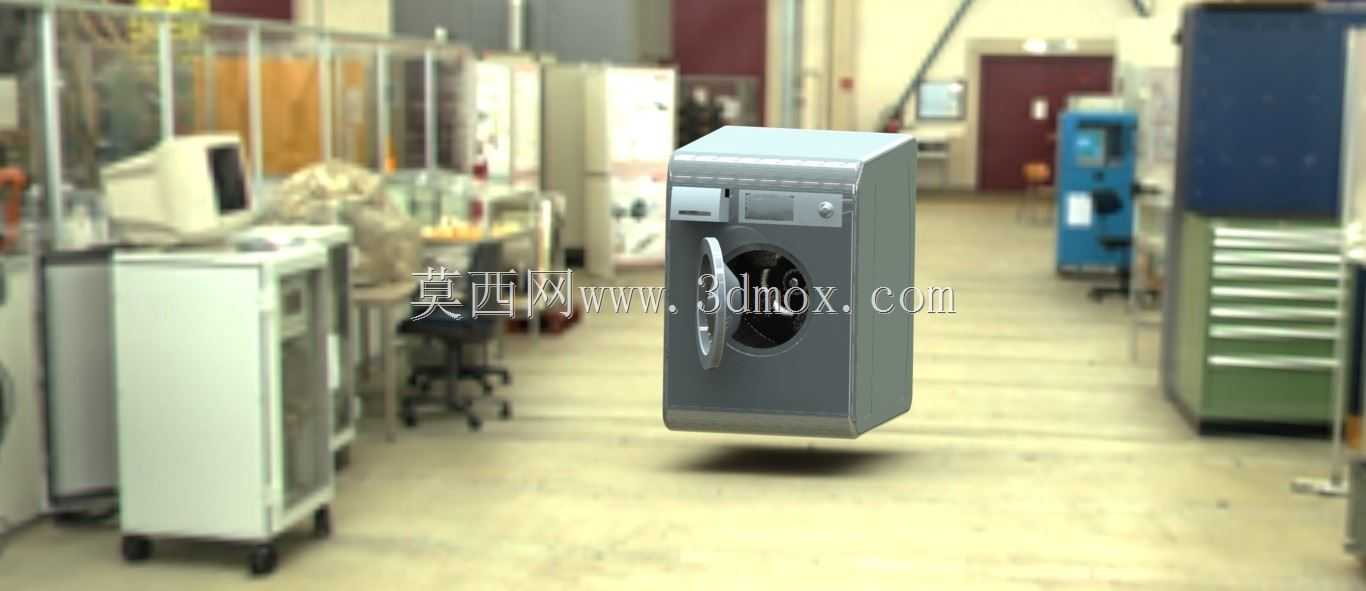

　　日常家用场景中，前装式滚筒洗衣机是普及率极高的清洁类家电，其内部结构的合理性直接决定设备运行稳定性、衣物洗净率与长期使用的故障率，本次拆解式结构设计完整还原了前装洗衣机的核心组成逻辑，可作为家电结构设计、传动系统匹配、壳体布局优化的参考样本。从实际应用场景来看，前装式洗衣机多嵌入家庭阳台、厨卫的定制柜体中，安装边界需要严格匹配常规家装预留空间，设计过程中对外壳的长宽高尺寸做了适配性约束，正面舱门的开合半径、背部管线的预留空间、底部支撑脚的调节范围都做了对应考量，避免安装时出现与柜体干涉、管线弯折过度影响进水排水的问题。

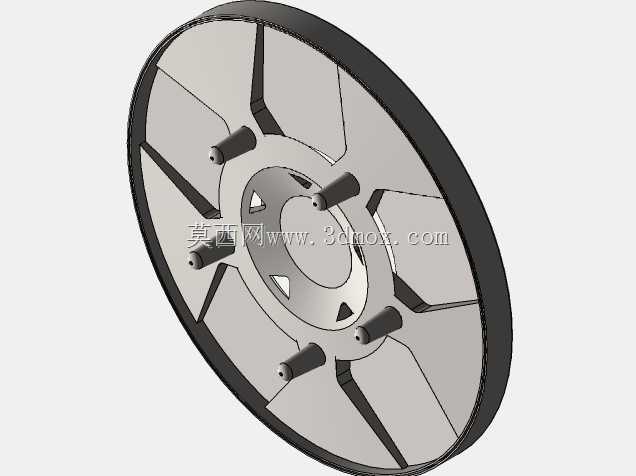

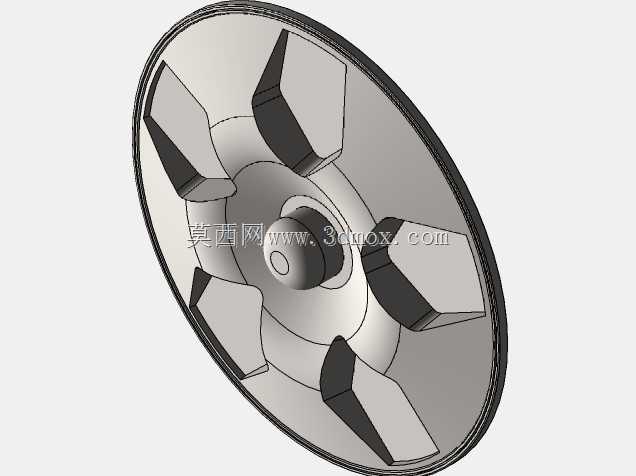

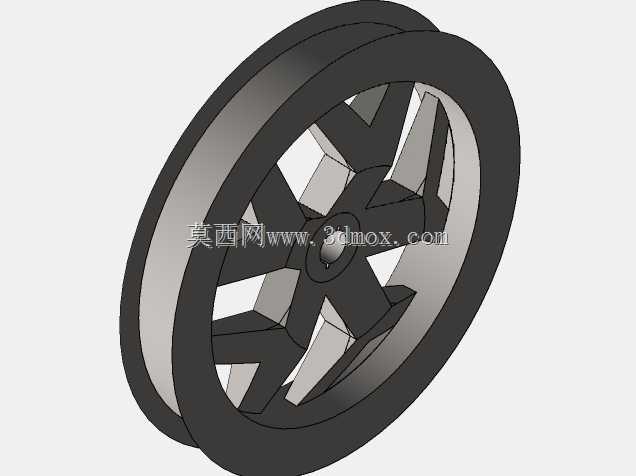

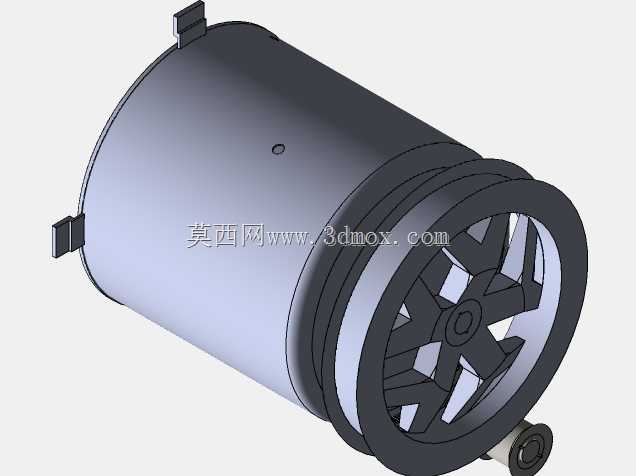

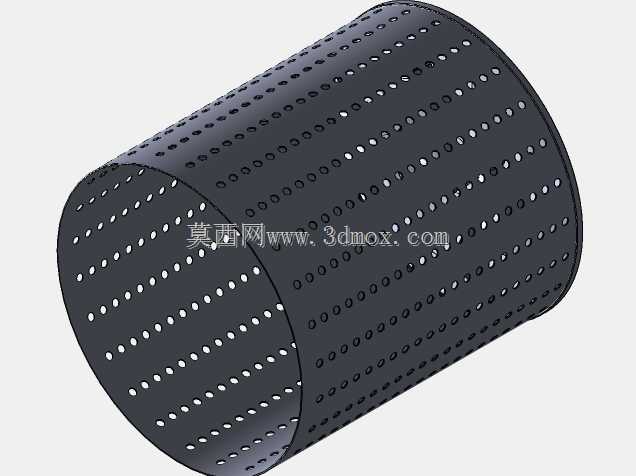

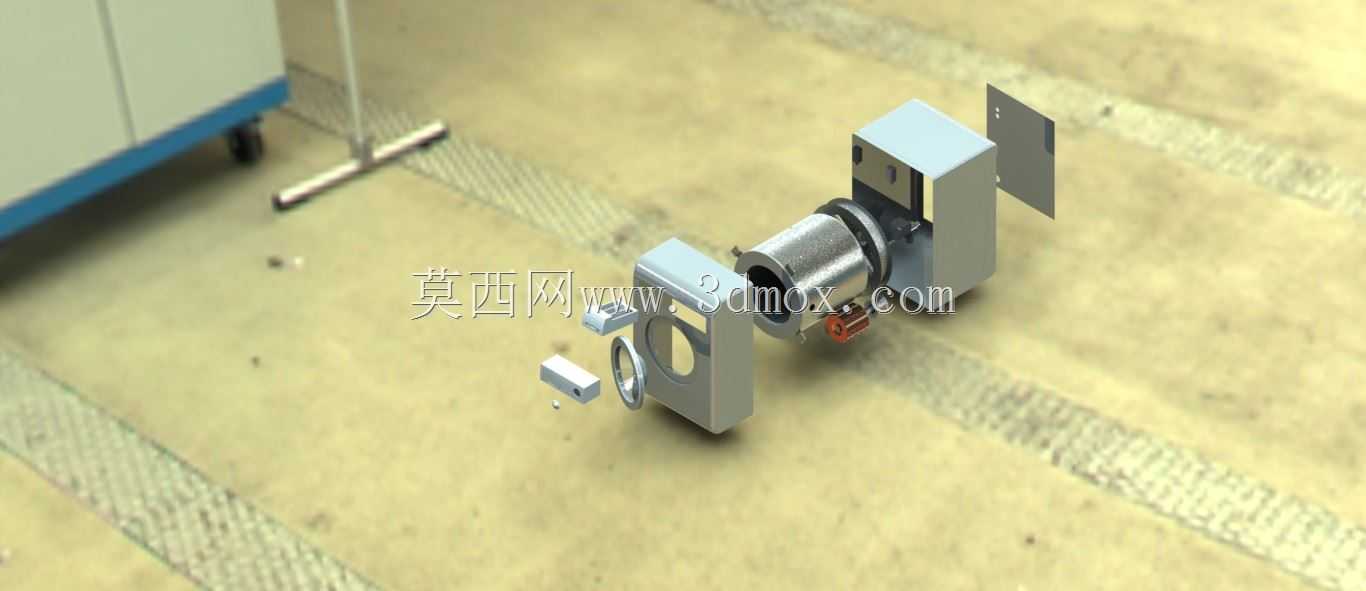

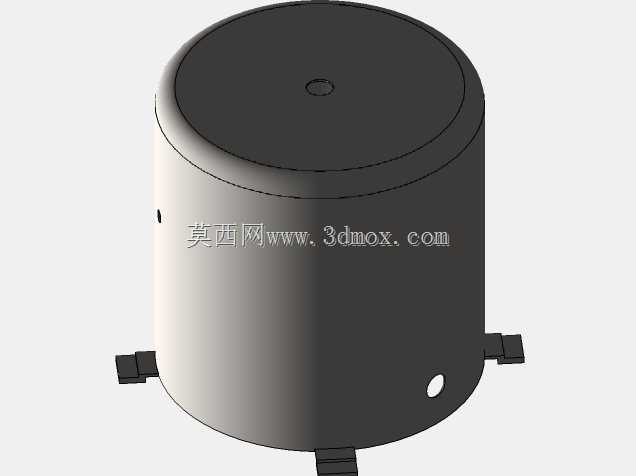

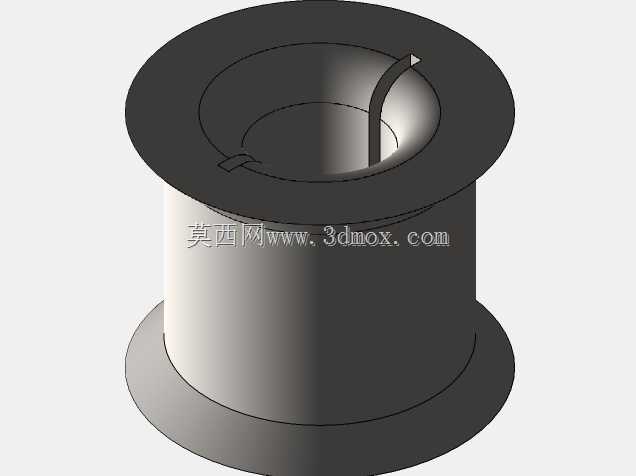

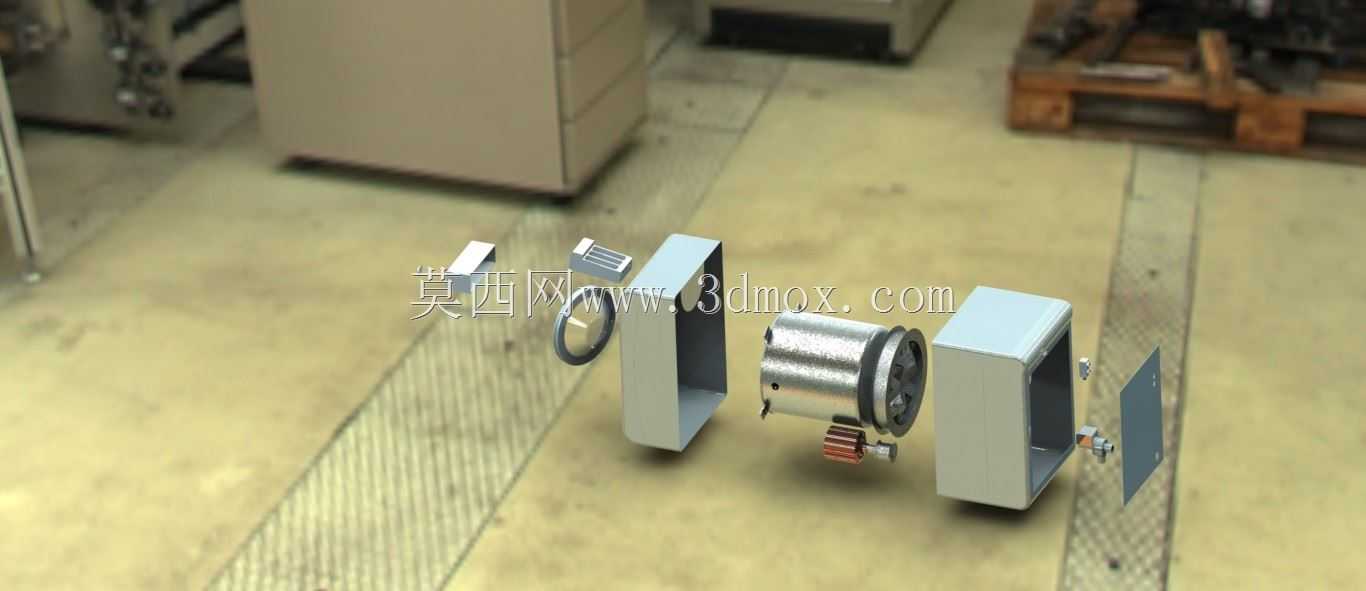

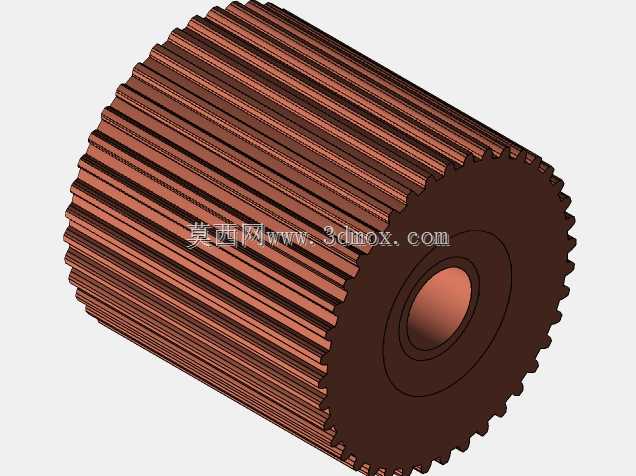

　　核心功能层面，整套结构围绕滚筒的平稳运转做布局，内筒与外筒的同轴度公差控制是设计重点，传动组件将电机输出的动力传递至内筒，在洗涤工况下实现低转速正反转带动衣物摔打清洁，脱水工况下高转速运转时，配重块与悬挂减震结构的布局可以抵消大部分偏心载荷带来的振动，避免设备移位或产生过大噪音。设计思路上采用模块化拆分逻辑，将整个设备拆分为前壳面板组件、舱门密封组件、内外筒总成、驱动电机组件、后壳盖板、底部支撑配重几个独立模块，每个模块之间的连接点位都做了标准化设计，既方便生产环节的快速装配，也便于后期使用过程中的故障检修与部件更换，不需要大面积拆解整机即可完成易损件的替换。

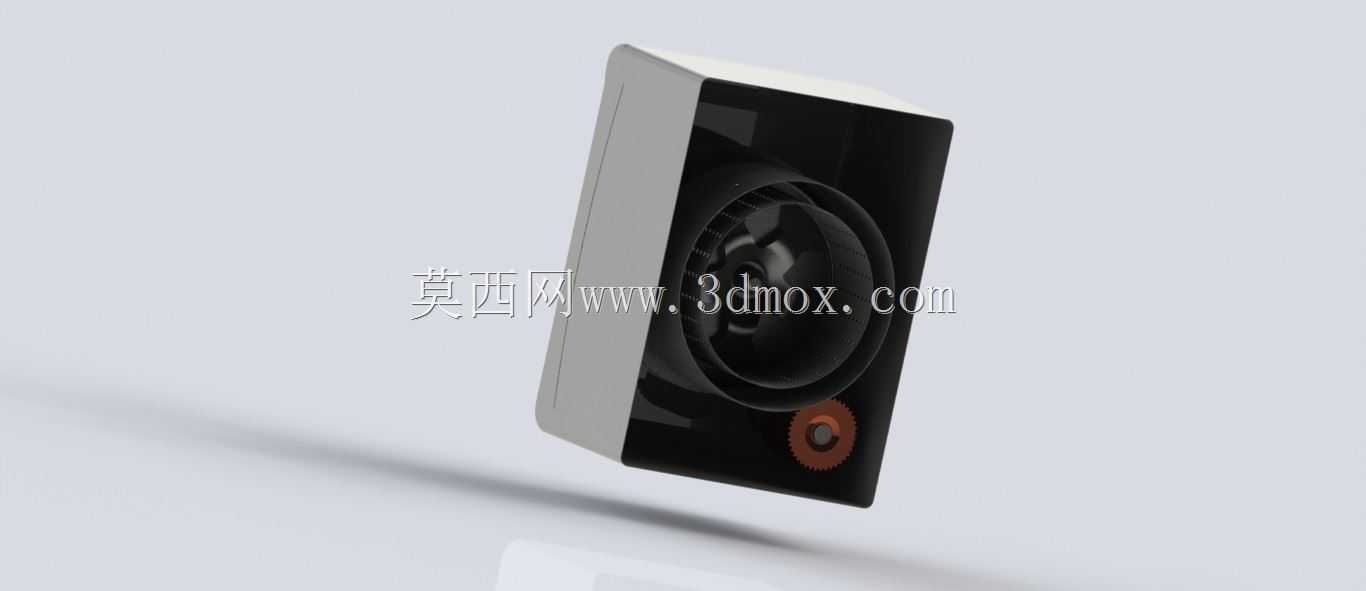

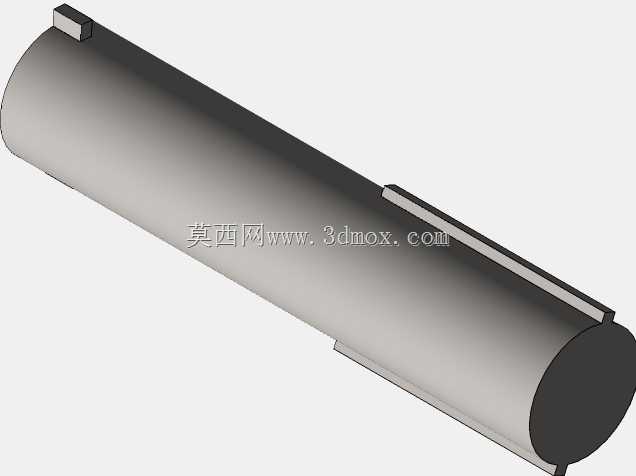

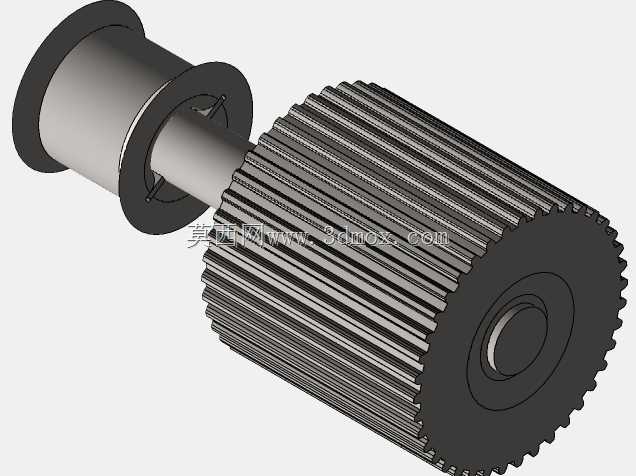

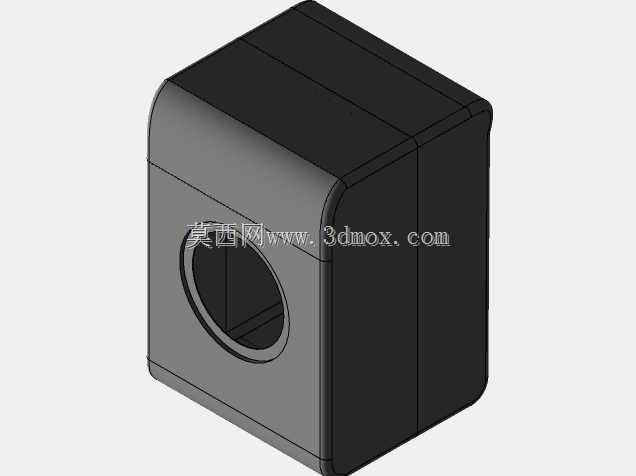

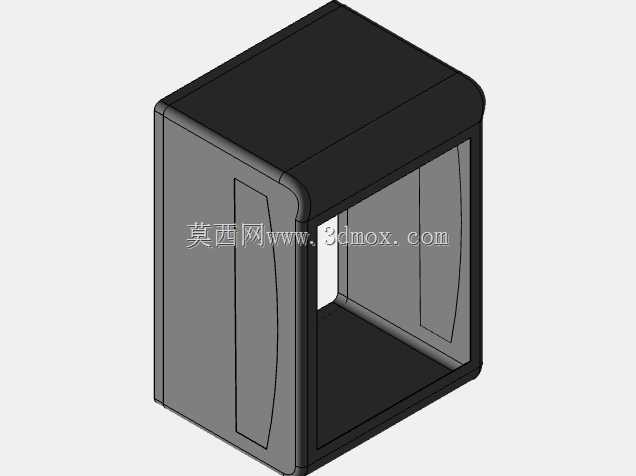

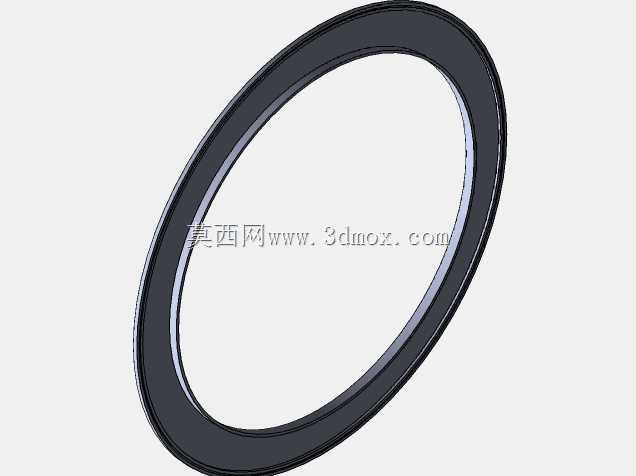

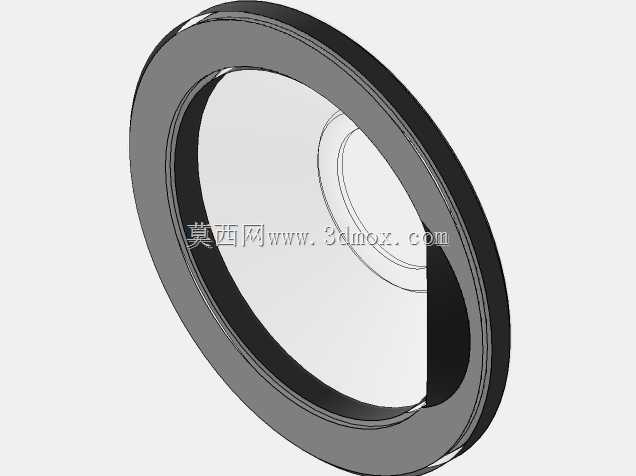

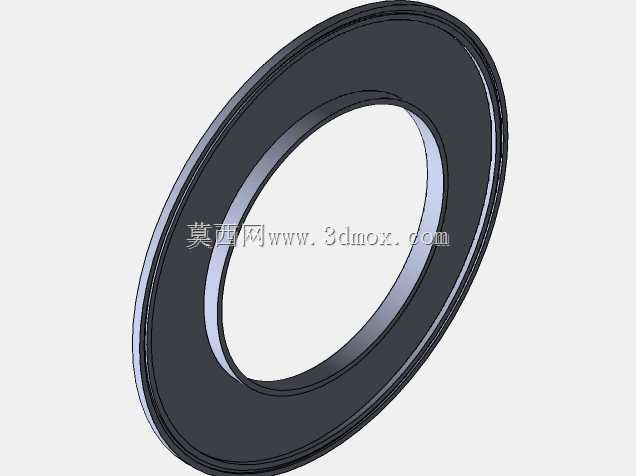

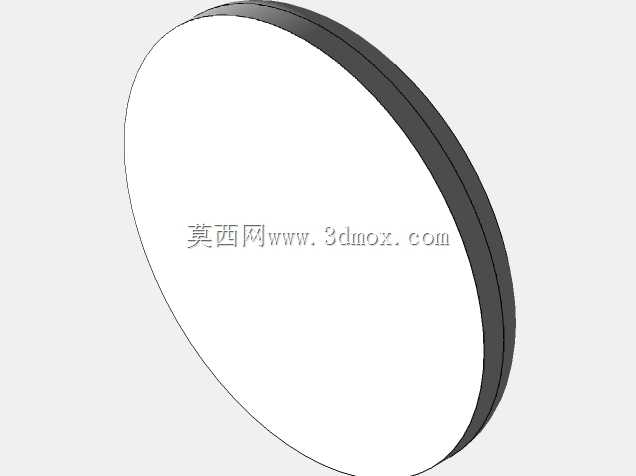

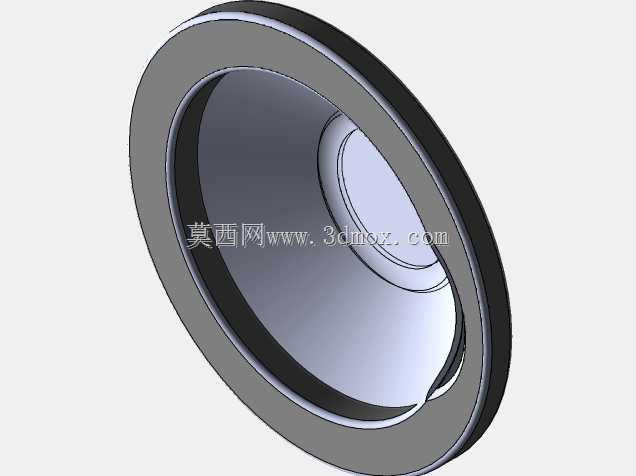

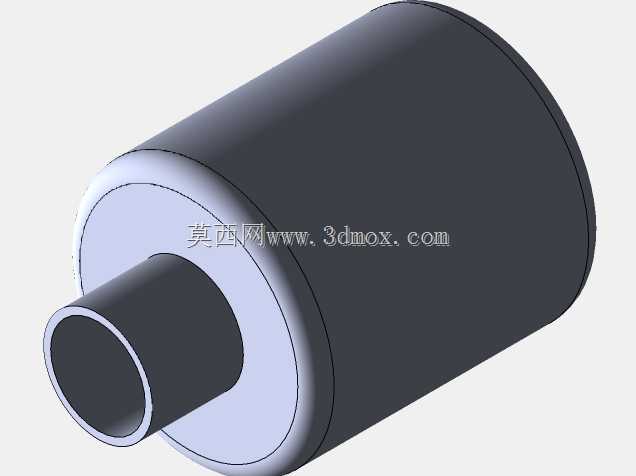

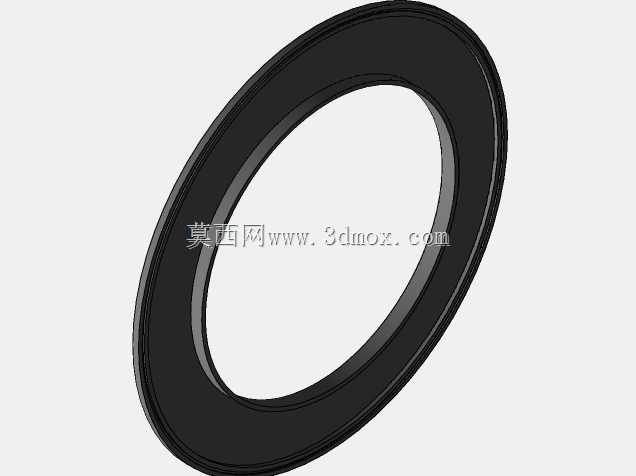

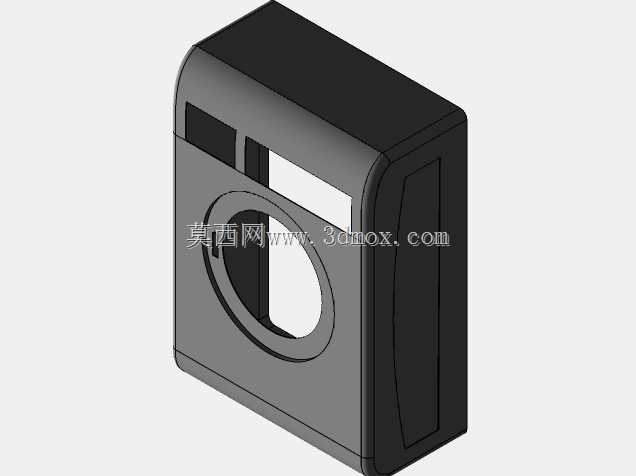

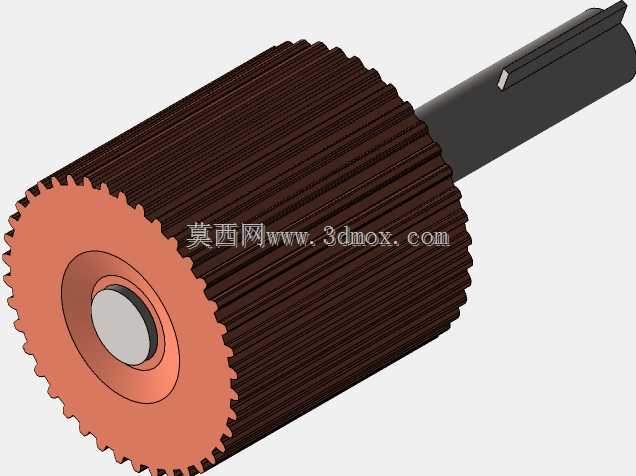

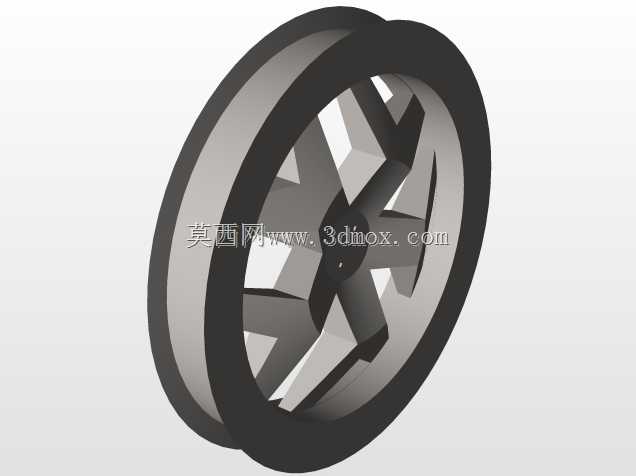

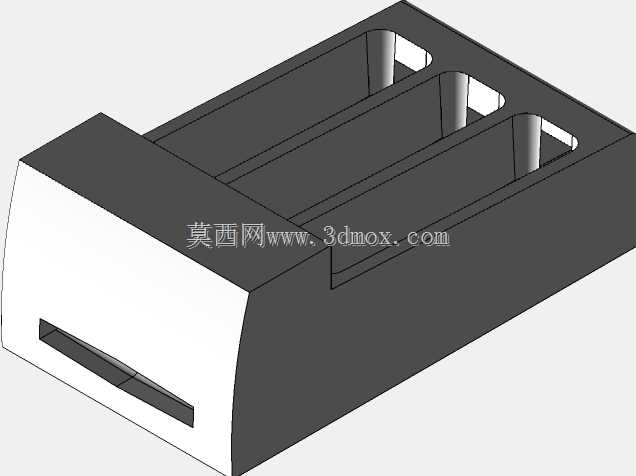

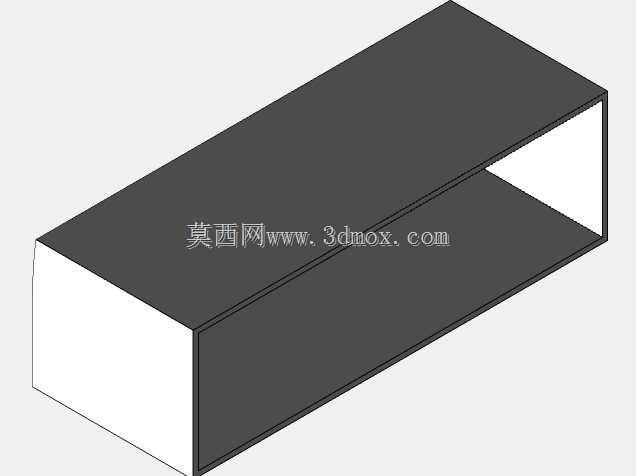

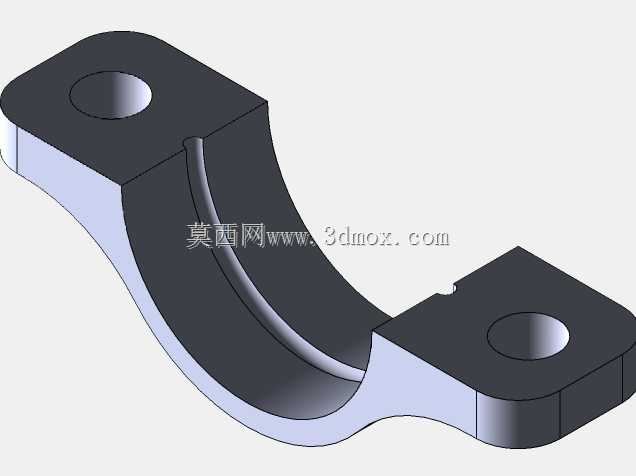

　　外壳部分采用钣金折弯加边角加强筋的结构形式，前壳预留的洗涤剂投放盒安装位、舱门密封圈安装槽都做了翻边处理，既提升结构强度，也能避免长期接触水汽出现的边缘锈蚀问题；舱门的铰链结构做了阻尼优化，开合过程中不会出现突然下坠或闭合撞击的情况，观察窗的弧度设计既保证可视性，也能避免高速运转时衣物剐蹭窗体内侧。传动部分的电机安装位设置了可调节的腰型孔，方便装配时调整皮带张紧度，电机与外筒之间的减震垫采用不同硬度的橡胶材质分层设计，能够过滤不同转速下的振动传递，避免电机振动直接传导至外壳引发共振。

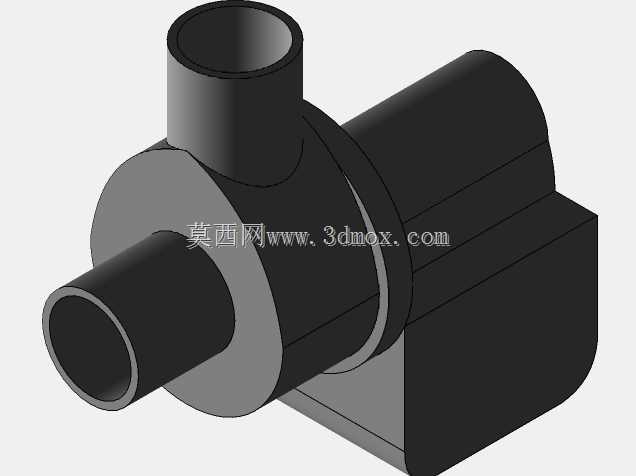

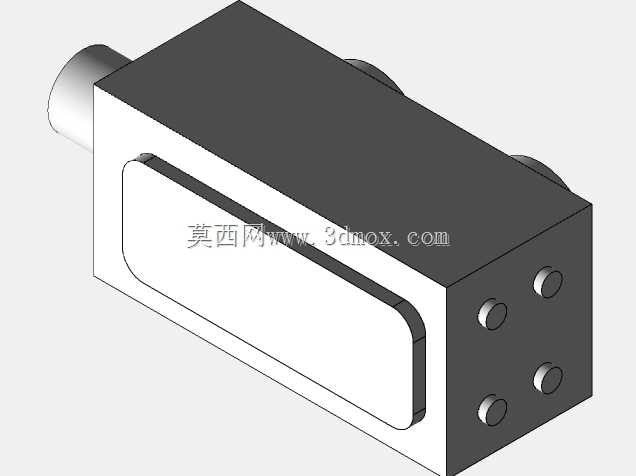

　　进水电磁阀、排水泵的安装位都预留了标准的管接头接口，与外部给排水管线的连接尺寸匹配通用家装管件规格，不需要额外定制转接头即可完成安装；底部的配重块采用混凝土与金属嵌件复合的结构，在保证足够配重重量抵消振动的前提下，尽可能降低整机的材料成本与运输重量。整个结构的装配顺序遵循从内到外的逻辑，先将内外筒、传动电机、减震悬挂组件组装为核心总成，再依次安装前后壳体、舱门、顶部控制组件，最后连接内部管线与底部支撑脚，每个连接点位的紧固件规格都做了统一，减少生产线上的工具切换频次，提升装配效率。从结构验证的角度来看，这套拆解模型可以清晰展示各部件的空间位置关系，对于刚接触家电结构设计的从业者来说，能够直观理解前装洗衣机的动力传递路径、振动抑制逻辑、安装边界约束，在做同类型产品改型设计时，可以直接参考其模块划分思路，根据不同容量等级的内筒尺寸调整外壳参数与配重重量，缩短研发周期。
