带电路板槽法兰式铝挤压防护壳体

　　这类铝挤压壳体在工业电子领域的应用覆盖面极广，小到工位旁的信号转换模块、工业传感器变送单元，大到分布式电源模块、小型工控控制板的承载防护，都能见到同结构产品的身影。不同于塑料注塑外壳的成型限制，铝挤压工艺可以沿着型材挤出方向做出连续一致的卡槽、散热筋结构，不需要额外拼接散热组件，本身的铝合金材质就具备不错的导热能力，能把内部电路板工作产生的热量通过壳体侧壁的筋条快速散到周围空气中，避免密闭空间内热量堆积导致元器件工作失稳。

　　从实际使用场景来看，这类带法兰安装边的壳体，和普通无安装边的挤压铝壳最大的区别就是固定方式更可靠，不需要额外在壳体侧面打孔做安装支架，法兰边上预留的固定孔可以直接通过螺丝锁在设备内壁、安装导轨旁或者工控机柜的预留安装位上，抗振动性能更好，适合在有持续振动的工业现场使用，比如生产线旁的检测模块、设备配套的电源变送单元，不会因为设备运行的长期振动出现壳体移位、接口松脱的问题。

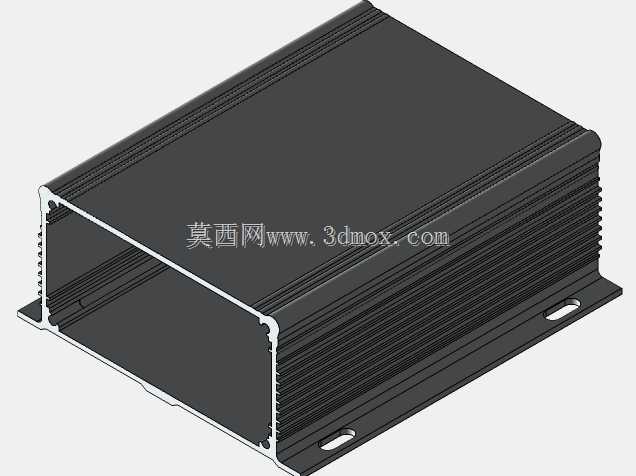

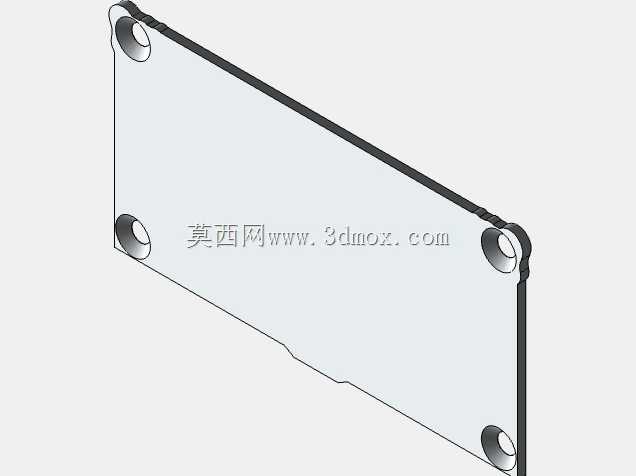

　　设计这类壳体的时候，首先要匹配内部电路板的安装尺寸，壳体内侧预留的电路板槽宽度和深度要严格对应常用PCB板的厚度，槽位的公差要控制在合理范围，既不能太松导致电路板在壳体内晃动，也不能太紧导致装配时电路板插装困难，甚至刮伤板边的走线。壳体两端的封板通过螺丝和主体连接，封板上可以根据需求开孔预留电源接口、信号接口的安装位，不需要后期对壳体主体做二次加工，减少现场改制的工作量。侧壁的散热筋设计不是随意排布的，筋条的高度、间距要兼顾散热效率和壳体整体的结构强度，筋条太密会增加挤压成型的难度，还容易在型材挤出时出现变形，筋条太疏则达不到足够的散热面积，无法满足内部功率器件的散热需求。

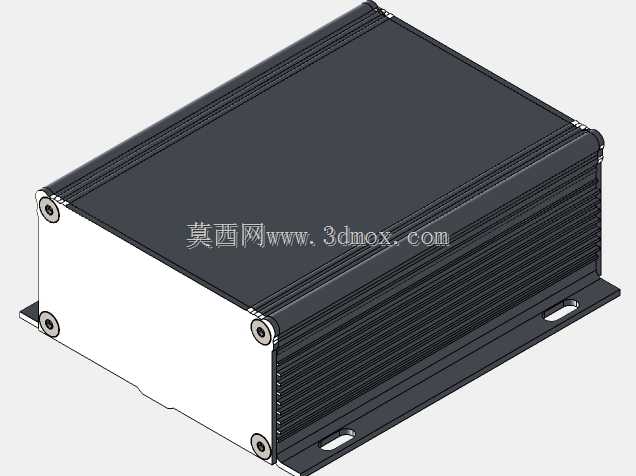

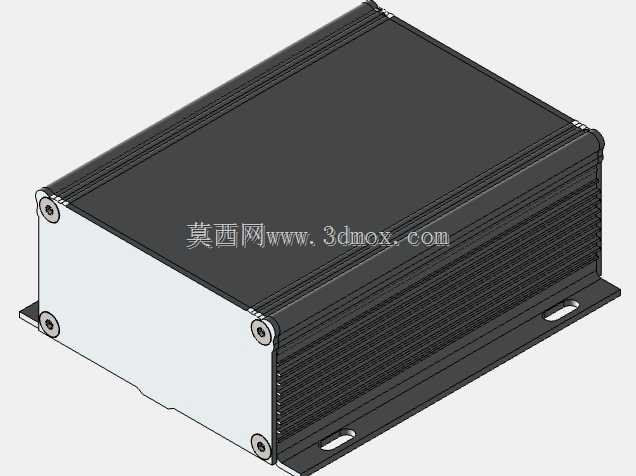

　　这款壳体的外形尺寸为88x39x100，属于中小型的电子防护壳体，安装边界需要注意法兰边的突出尺寸，在做安装位布局的时候，要预留出法兰边的固定空间，以及两端接口接线的操作空间，不能把安装位贴在其他设备部件旁边，导致后期接线、维护的时候没有操作空间。壳体主体的挤压型材壁厚要兼顾强度和重量，壁厚太薄会导致壳体刚性不足，拧紧固定螺丝的时候容易出现变形，壁厚太厚则会增加不必要的材料成本，还会提升整体重量，对安装固定的负载要求更高。

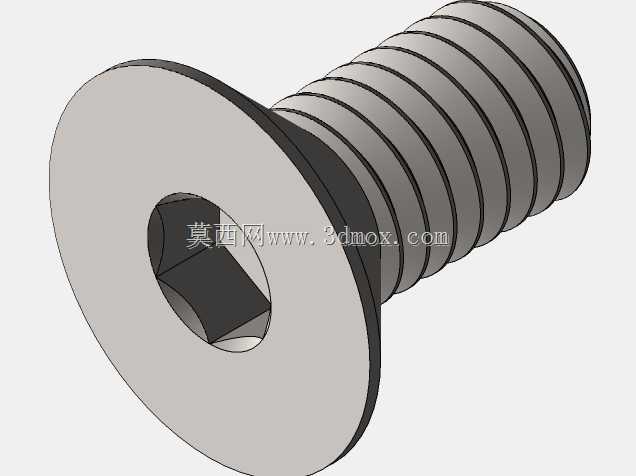

　　从结构细节来看，壳体边角做了小圆弧过渡，避免尖锐边角在装配、维护过程中划伤操作人员，也能减少型材挤出过程中的应力集中，降低壳体受外力撞击时出现开裂的概率。内侧的电路板槽是沿着型材长度方向通长设计的，电路板可以从壳体一端直接插入槽内，不需要额外做电路板固定柱，减少了零件数量，装配流程更简单，适合批量生产的电子模块使用。法兰边上的安装孔做了沉台设计，固定螺丝拧入后螺丝头不会突出法兰表面，安装后壳体和安装面可以完全贴合，不会出现缝隙，既提升了安装的稳固性，也能避免灰尘、水汽从安装缝隙处进入壳体内部，提升整体的防护能力。

　　在实际选型应用中，这类壳体常用来封装小型电源转换模块、工业通讯隔离模块、传感器信号处理板等电子组件，铝合金材质本身还具备一定的电磁屏蔽能力，可以减少外界电磁信号对内部电路板的干扰，也能降低内部电路工作时对外的电磁辐射，满足工业现场的电磁兼容要求。和钣金折弯制作的壳体相比，挤压铝壳的一致性更好，批量生产时尺寸偏差更小，外观更规整，不需要做额外的表面打磨处理，阳极氧化后的表面耐磨性能更好，长期在工业环境下使用也不容易出现表面锈蚀、磨损的问题。
