775型电机配套L型安装固定支架

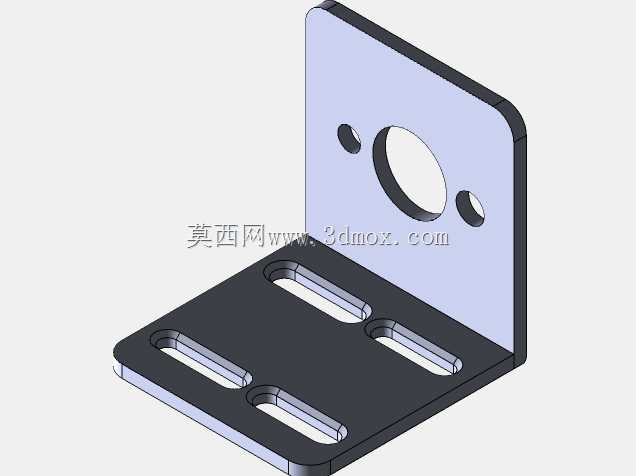

　　在小型动力传动设备、桌面级自动化装置、DIY电动工具以及小型输送模组的搭建过程中，电机的安装固定精度直接决定了整套动力输出结构的运行稳定性，775型电机作为小功率直流动力单元里应用极广的型号，其配套的安装支架往往是结构设计阶段容易被忽略但实际影响极大的零部件。这款L型结构的775电机支架，采用直角折弯的一体式结构设计，垂直立面作为电机的安装承载面，水平底面作为支架与设备机架的连接固定面，两个平面的垂直公差控制在常规机械装配要求范围内，避免安装后电机输出轴与传动结构出现偏角，导致皮带传动打滑、联轴器异常磨损或者齿轮啮合间隙不均的问题。

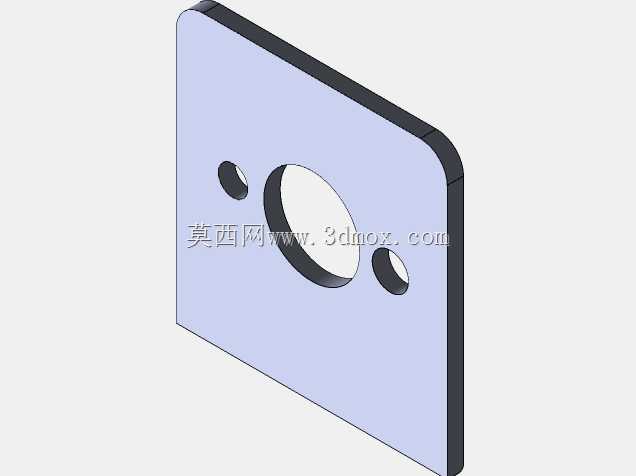

　　垂直安装面上开设的大直径圆孔，尺寸完全匹配775电机前端的定位止口，安装时电机前端定位台阶可以直接嵌入该孔内，无需额外做径向定位调整，就能保证电机输出轴的轴线与支架安装底面保持平行，两个对称分布在大孔两侧的小孔，对应775电机端盖上的标准安装孔位，穿入对应规格的螺丝即可完成电机与支架的紧固，不会出现电机运行时的径向窜动。水平安装面上开设的四个长条形腰型孔，是这款支架在实际装配中实用性最强的设计，腰型孔的延伸方向与电机输出轴的轴线方向保持平行，安装时可以根据实际传动结构的中心距需求，沿着腰型孔方向微调支架的固定位置，不管是搭配同步带传动时调整皮带张紧度，还是搭配齿轮传动时调整啮合间隙，都不需要额外加工调整垫片或者重新在机架上打孔，大幅降低现场装配的调整难度。

　　从安装边界来看，这款支架的垂直立面高度刚好覆盖775电机机身的前端安装段，不会与电机尾部的接线端、散热结构产生干涉，水平底面的宽度和长度尺寸控制在紧凑范围内，既保证了四个腰型孔有足够的调整行程，也不会占用过多的机架安装空间，即使是在空间受限的小型设备内部，也能顺利完成安装。在实际应用场景中，这类支架除了常规的小型输送带、桌面级打孔装置、小型打磨设备的电机固定外，也常被用于学生工程实训项目、DIY电动载具、小型智能设备的动力单元安装，相比采用角铝、钣金现场弯折制作的临时支架，这款一体式成型的支架在折弯处做了圆角过渡处理，避免应力集中导致支架在电机长期运行振动下出现折弯处开裂的问题，所有安装孔的边缘都做了去毛刺处理，穿入螺丝时不会出现卡滞或者刮破螺丝防锈层的情况。

　　设计阶段充分考虑了775电机的运行振动特性，支架的板材厚度选用了足够的刚性规格，电机满功率运行时不会出现支架共振导致的整机异响问题，垂直立面与水平底面的折弯处没有采用拼接焊接结构，而是采用一体折弯成型，整体结构强度更高，长期承受电机的反扭矩也不会出现连接面变形的问题。在做结构选型时，需要注意确认支架的安装孔位与所用775电机的端盖孔位是否匹配，同时要根据实际安装空间确认腰型孔的调整行程是否满足传动结构的中心距调整需求，水平底面安装时建议在支架与机架之间添加薄橡胶减震垫，进一步降低电机运行时传递到机架上的振动，提升整套设备的运行稳定性。
