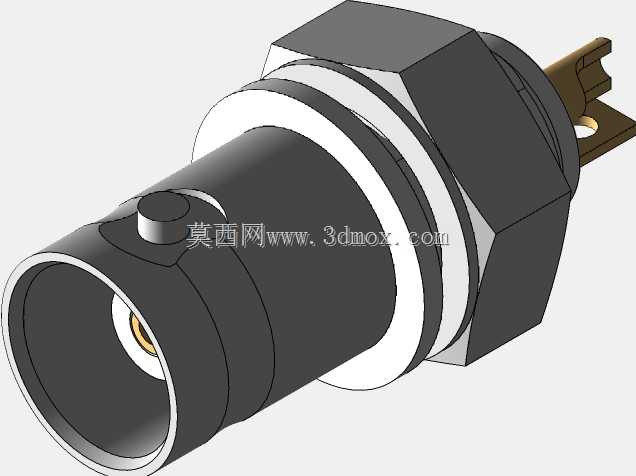

面板安装卡口式BNC隔离射频插座

　　这款卡口式隔离射频连接器属于BNC系列的面板安装型插座，在射频信号传输链路中承担着设备面板端的信号接驳与物理隔离作用，常见于示波器、信号发生器、射频测试仪器、通信机箱、工业控制信号传输设备的面板接口位置，用来实现同轴电缆与设备内部电路的快速连接与断开，同时通过卡口结构保证连接后的抗振动性能，避免设备移动或受外力时出现信号中断的问题。

　　从实际使用场景来看，这类连接器多用于需要频繁插拔同轴信号线缆的测试类设备，或是需要在金属机箱面板上实现射频信号进出、同时保证面板与内部电路隔离的场合，相比螺纹连接的射频接头，卡口式结构不需要旋转多圈，仅需要对准卡槽插入后旋转90度即可完成锁紧，插拔效率更高，适合测试场景下的快速接线操作，同时自带的隔离结构能够避免设备金属面板与连接器外导体直接导通，减少不同设备之间的地环路干扰，提升弱射频信号传输的稳定性。

　　产品的功能设计围绕射频信号传输的可靠性展开，内部接触件采用弹性插孔结构，与BNC公头插针配合时能够保证足够的接触压力，降低接触电阻，减少信号传输过程中的插入损耗；外导体的卡口锁紧结构带有定位卡槽与锁紧弹片，连接到位后会有明显的卡位手感，避免未插紧导致的信号泄露；中间的绝缘隔离层采用低介电常数的工程塑料材质，既能够保证内外导体之间的绝缘性能，也能控制特性阻抗维持在50欧姆的标准射频阻抗值，匹配常规同轴电缆的阻抗要求，减少信号反射。

　　从结构设计思路来看，这款插座采用穿板安装的结构形式，主体带有外螺纹与锁紧螺母，安装时只需要在设备面板上开出对应直径的安装孔，将插座从面板外侧穿入，在面板内侧旋紧六角锁紧螺母即可完成固定，安装方式简单可靠，不需要额外的固定支架；插座尾部采用焊接式接线端，能够直接与同轴电缆的芯线和屏蔽层进行焊接，接线后线缆可以直接从尾部引出，适配不同线径的常规射频同轴电缆；前端的接口部分完全符合BNC接口的标准尺寸规范，能够与所有标准BNC公头实现互配，不存在兼容性问题。

　　外形尺寸与安装边界方面，插座前端的接口外径符合BNC接头的标准尺寸，穿板部分的直径与常规面板安装BNC插座的开孔尺寸匹配，锁紧螺母为六角结构，能够使用普通扳手进行紧固，安装后插座突出面板外侧的长度控制在合理范围内，不会因为突出过长导致设备摆放时磕碰接头，也不会因为突出过短导致插拔时操作不便；尾部接线端的长度预留了足够的焊接操作空间，焊接芯线与屏蔽层时不会出现空间不足导致的虚焊问题，同时尾部的结构能够对焊接后的线缆根部提供一定的支撑，减少线缆弯折时对接线点的应力拉扯，提升接线后的使用寿命。

　　在建模还原过程中，需要重点关注卡口槽的位置与尺寸精度，这部分直接决定了接头能否正常锁紧与插拔；内外导体之间的绝缘层厚度需要严格按照阻抗匹配要求进行设计，保证特性阻抗符合标准；穿板螺纹的规格与锁紧螺母的尺寸需要和面板安装的开孔尺寸对应，避免出现安装时螺纹不匹配或者螺母无法锁紧的问题；尾部焊接端的结构需要预留足够的焊线空间，同时要考虑焊接时的工艺可行性，避免出现结构干涉导致无法正常焊接的情况。
