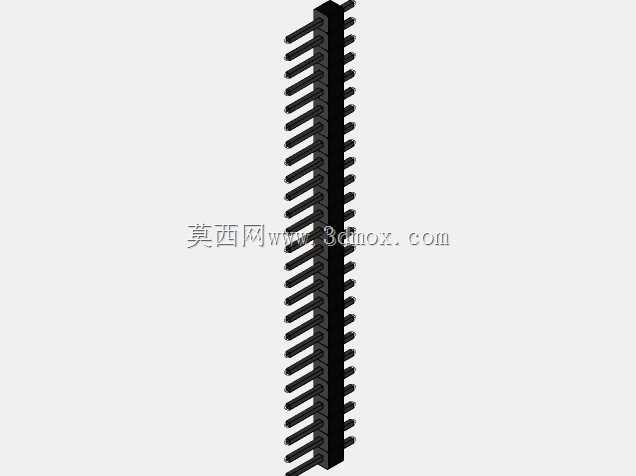

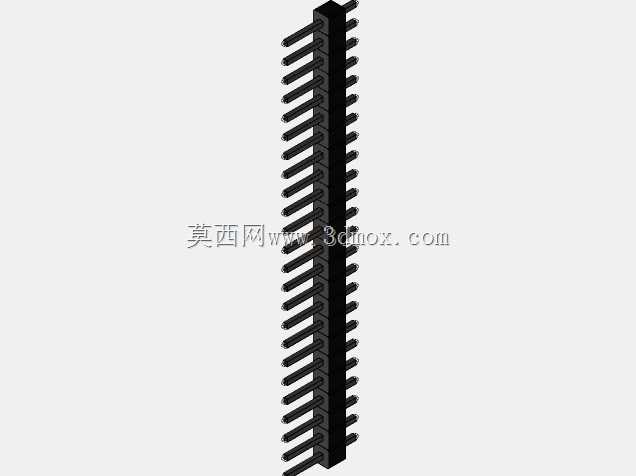

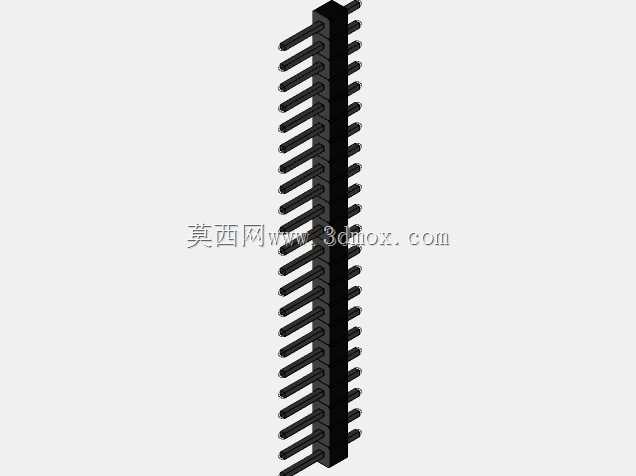

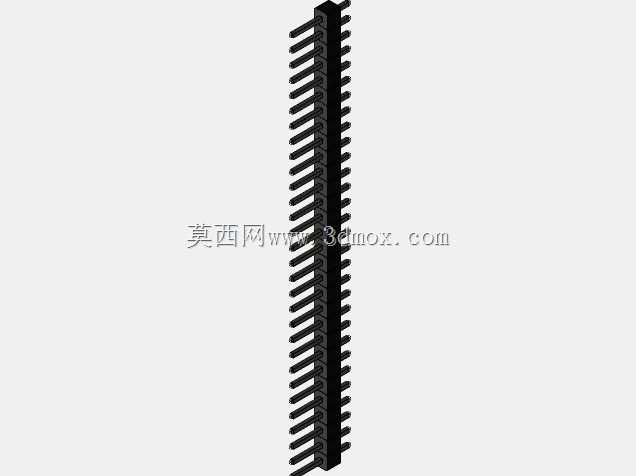

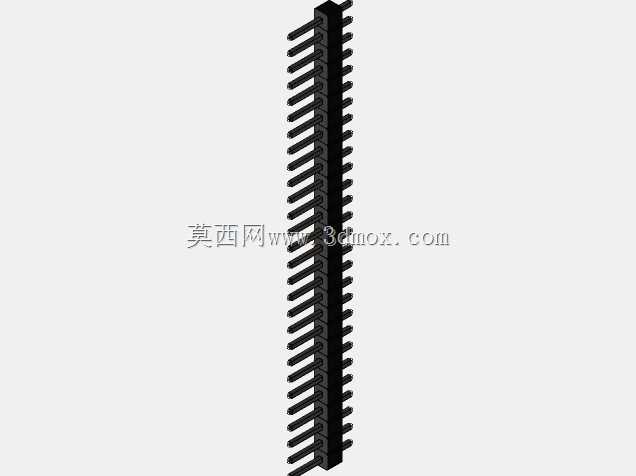

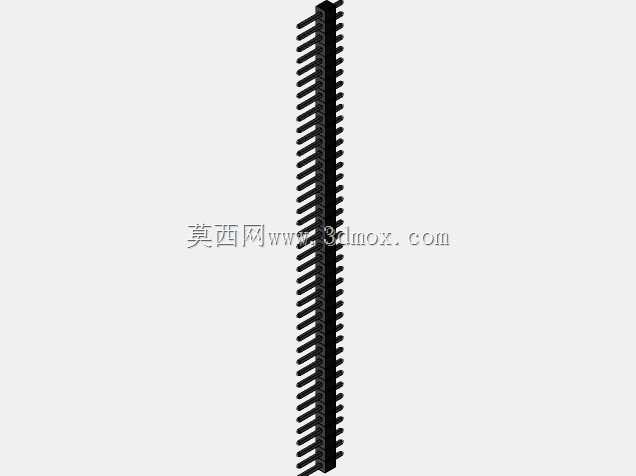

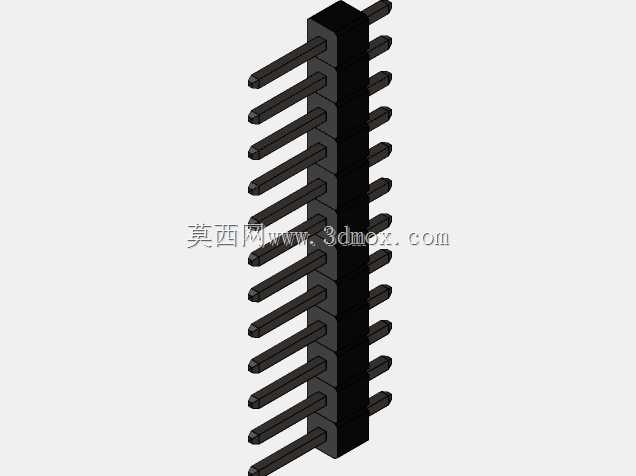

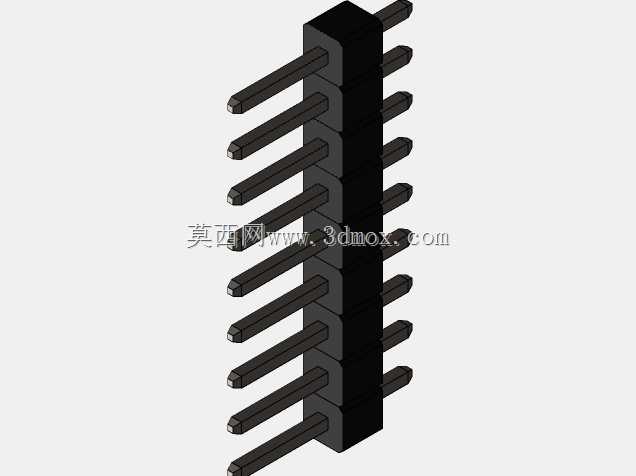

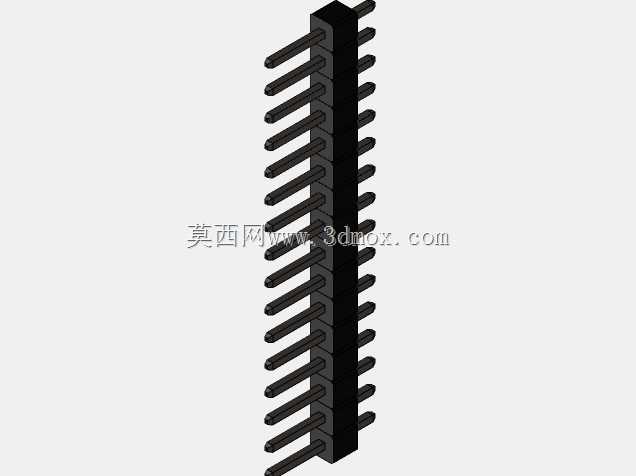

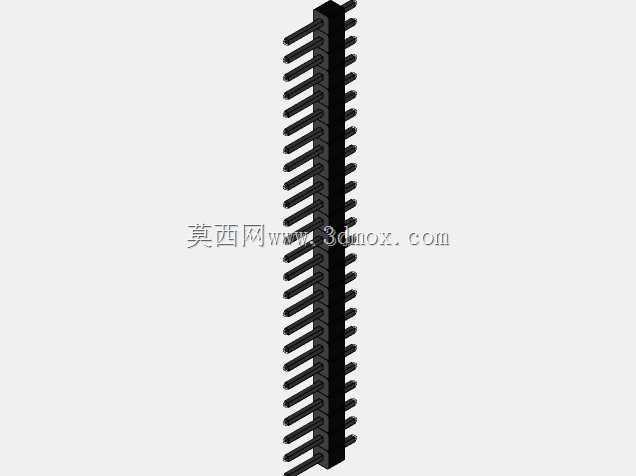

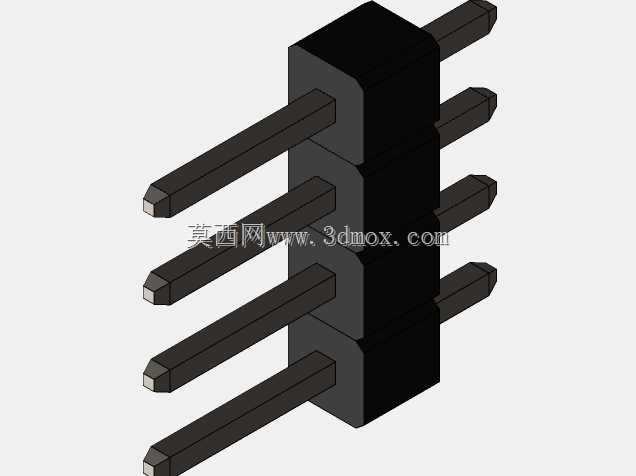

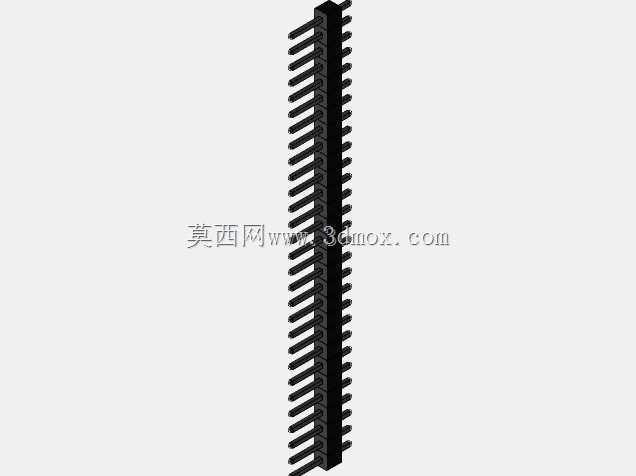

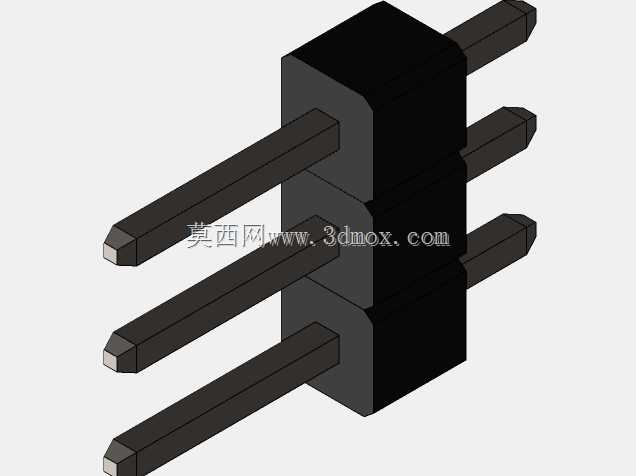

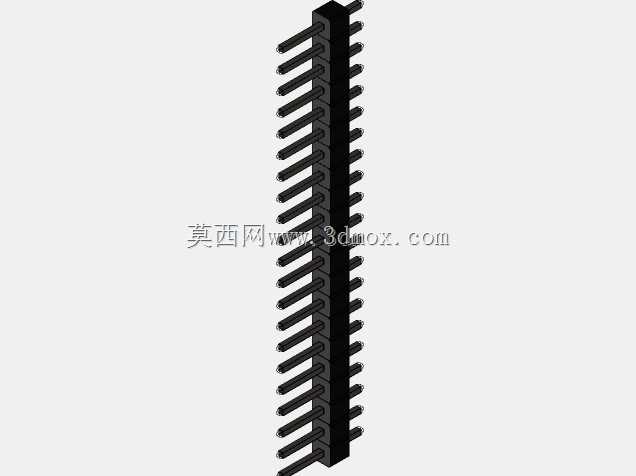

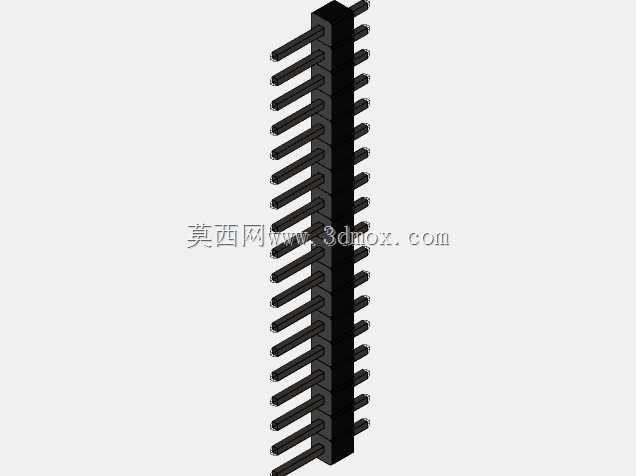

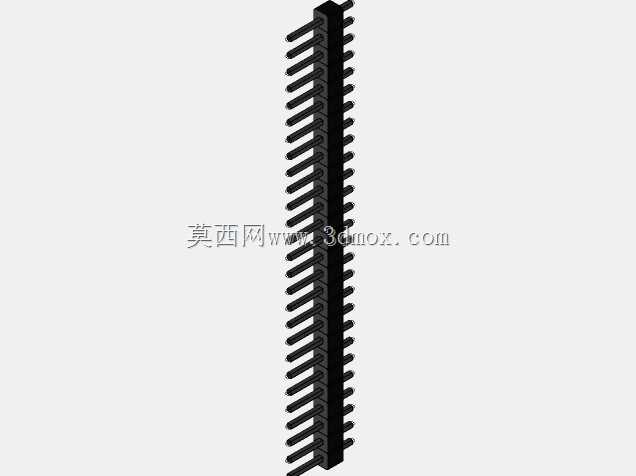

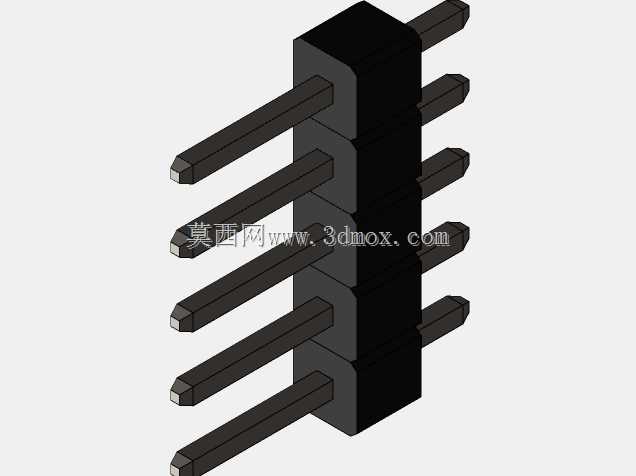

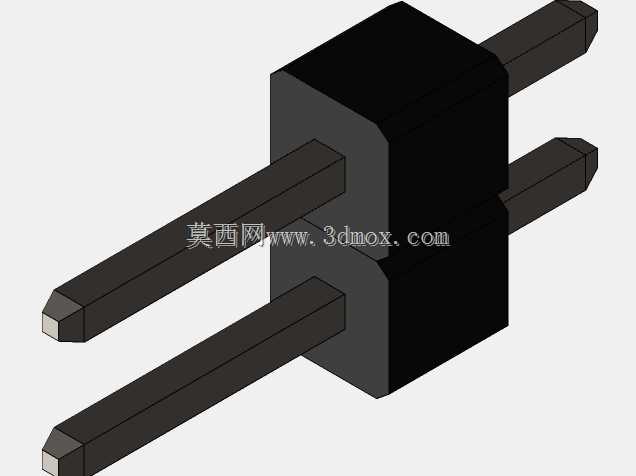

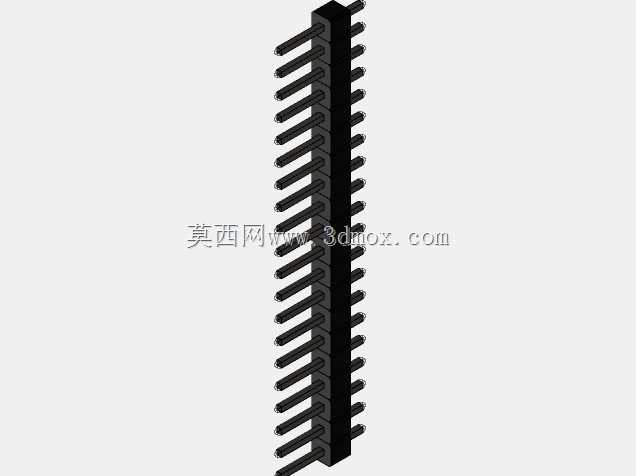

2.54mm间距直插式排针引脚结构

项目分类:变压器/电感器 发布时间:2025-02-02 ID:914979
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构
  • 2.54mm间距直插式排针引脚结构

  本次设计的插针引脚有效接触长度为11.5mm,这个长度参数是综合考虑双层板叠层厚度、波峰焊焊锡爬升高度、板端预留插拔余量后确定的:常规1.6mm板厚的双层PCB,插针穿过板面后露出的引脚长度控制在2.5-3mm时,波峰焊的焊锡能够充分包裹引脚形成饱满的焊点,过长的露出部分容易在焊接时出现连锡短路,过短则会导致焊锡浸润不足,焊点机械强度不够。插针的绝缘基座采用耐高温热塑性材料注塑成型,基座的外形尺寸需要匹配标准排针的安装间距,相邻引脚的中心距严格控制在2.54mm±0.03mm,累计公差不超过0.1mm每10pin,避免出现插装时与排母对位偏移、无法顺利插入的问题。在电子电路互连设计领域,板对板连接的可靠性直接决定整机设备的长期运行稳定性,2.54mm间距的插针作为通孔插装类连接器件的核心组成部分,广泛应用于电源模块、工控控制板、传感信号采集板等场景的信号与小功率电源传输环节。这类插针的设计首先要匹配PCB板的标准通孔加工公差,常规2.54mm网格的PCB通孔直径通常设置为0.8mm±0.05mm,插针的金属引脚部分直径需要控制在0.65mm±0.02mm区间,既保证插装时的顺畅度,避免引脚过粗导致通孔铜箔被顶裂,也防止引脚过细出现焊接后虚接、晃动的问题。

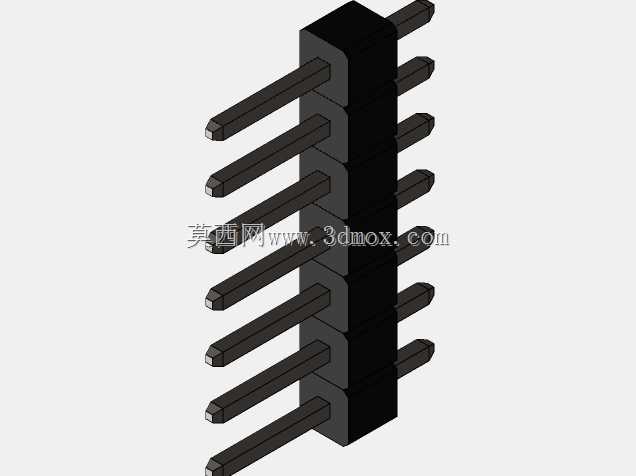

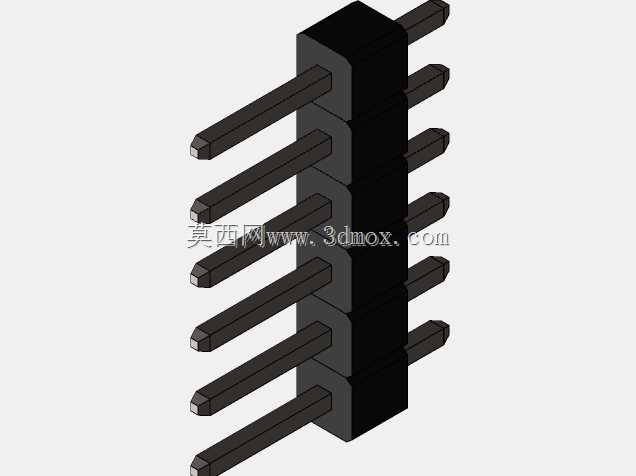

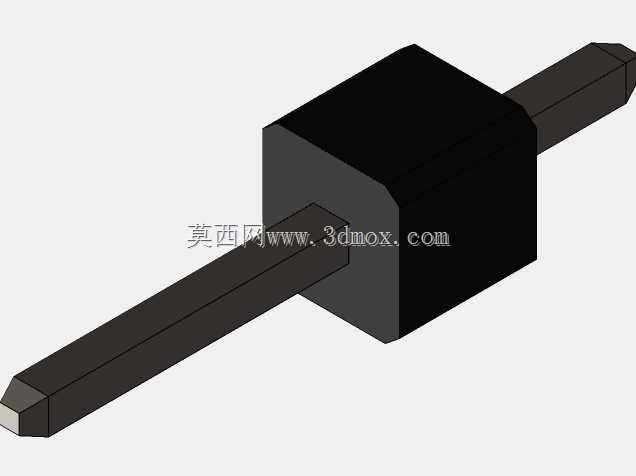

  基座的两侧设置有定位挡边,在手工插装或者自动化插件机作业时,挡边能够贴合PCB板面,控制插针的插入深度,保证所有引脚的露出长度一致,减少焊接后的修整工作量。从实际使用场景来看,这类插针除了应用在常规的消费电子电路板上,在电源变压器的副边输出连接场景中也大量使用,变压器副边的引出线通过插针与后续整流电路的PCB板连接,相比直接飞线焊接的方式,插针连接的结构更便于后期维护拆解,也能避免飞线在震动环境下出现焊点脱落的问题。设计过程中需要重点考虑引脚的同轴度,金属引脚与绝缘基座的垂直度公差要控制在0.1mm以内,否则在多pin同时插装时,单根引脚的偏移会导致整个接插件无法顺利插入对应的排母,甚至出现引脚弯折报废的情况。引脚的端部做了45度倒角处理,倒角长度控制在0.3mm左右,这个结构能够在插装时起到导向作用,即使引脚与PCB通孔存在微小的位置偏差,倒角面也能引导引脚顺利进入通孔,降低插件工序的不良率。绝缘基座的表面做了哑光磨砂处理,避免注塑过程中产生的缩水痕、飞边影响外观,同时基座的棱角处都做了R0.2mm的圆角过渡,防止在手工装配时尖锐的边角划伤操作人员的手指。在安装边界的考量上,这类插针在PCB板上的布局需要预留足够的操作空间,插针距离板边的距离至少要保留3mm以上,避免在分板工序中切到基座,同时相邻的插针组之间要保留2mm以上的间隙,防止插拔时手指或者工具碰到周边的元器件。

  对于需要过波峰焊的场景,插针的基座耐温等级需要达到260℃以上,能够承受波峰焊时5-10秒的高温冲击,不会出现基座融化变形、引脚移位的问题。从结构强度角度考虑,金属引脚采用黄铜基材镀锡处理,既保证足够的导电性能,也能提高引脚的机械强度,在插拔过程中不会轻易出现弯折变形,镀锡层的厚度控制在3-5μm,能够保证焊接时的浸润性,避免出现氧化不上锡的问题。在三维建模过程中,需要严格还原插针的各个尺寸细节,包括基座的拔模斜度、引脚的倒角、基座与引脚的配合公差,这样导出的模型在做PCB结构干涉检查时,才能准确判断插针与周边壳体、元器件的距离是否足够,避免后期开模或者组装时出现干涉问题。很多新手工程师在建模时容易忽略绝缘基座的拔模角度,直接做成直壁结构,实际注塑生产时直壁结构的零件很难从模具中脱出,会导致零件表面拉伤、顶白等缺陷,所以在建模时基座的外壁要设置1度左右的拔模斜度,内壁根据注塑工艺的要求设置0.5度的拔模斜度,保证零件能够顺利成型。另外,引脚与基座的配合部分做了滚花处理,滚花的深度在0.05mm左右,这个结构能够增加引脚与塑料基座之间的摩擦力,防止在插拔过程中引脚被从基座中拔出,导致连接失效,建模时虽然不需要把滚花的细节完全刻画出来,但需要在模型的备注中明确这个工艺要求,方便后续结构工程师对接生产时明确技术参数。

  在电源变压器的应用场景中,这类插针通常是焊接在变压器的骨架引脚上,通过插针与PCB板实现连接,相比传统的焊片连接方式,插针连接的生产效率更高,适合大批量自动化生产,同时连接的一致性更好,能够有效降低人工焊接带来的品质波动。设计时还要考虑插针的载流能力,0.65mm直径的黄铜引脚,在常规环境下的载流能力可以达到3A左右,能够满足大部分小功率电源变压器的副边输出电流要求,如果是更大电流的应用场景,则需要适当增加引脚的直径,或者采用多pin并联的方式提升载流能力。在做整机结构设计时,插针的高度方向尺寸需要重点核对,基座顶面距离PCB板面的高度要控制在2.5mm左右,这个高度既能够保证焊接时焊锡不会爬到基座顶面造成相邻引脚短路,也能保证插针与排母配合时的啮合深度足够,不会因为啮合过浅出现接触不良、容易脱落的问题。
