带安装固定耳的引线式压电蜂鸣器结构

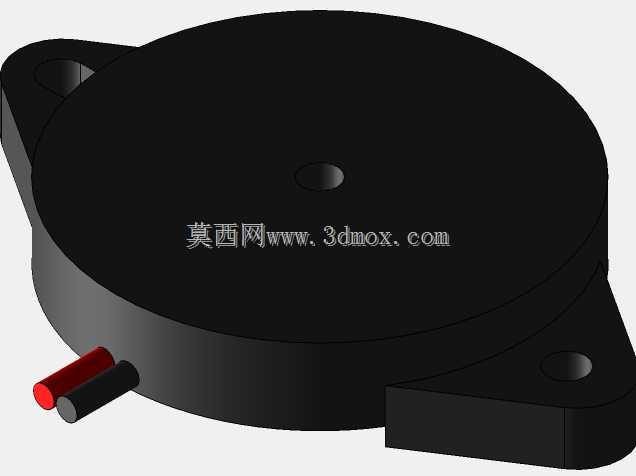

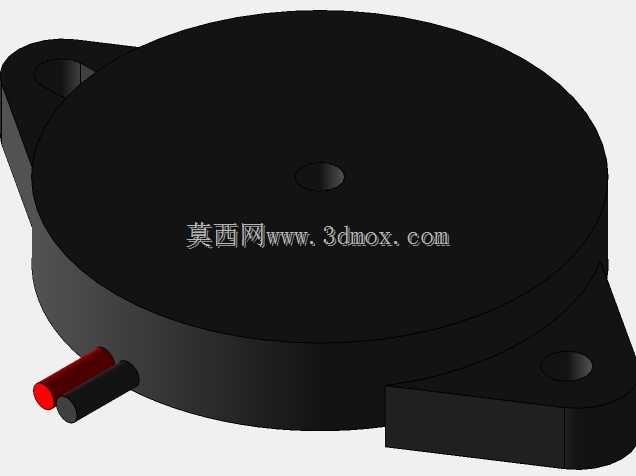

　　在工业控制板卡、小型消费电子、安防报警终端、电源模块这类需要声光提示的设备里，压电蜂鸣器是成本极低、可靠性极强的声信号输出部件，和电磁式蜂鸣器相比，它依靠压电陶瓷片的逆压电效应发声，不需要复杂的线圈结构，整体厚度可以做得非常薄，功耗也能压到毫瓦级别，非常适合对安装空间、待机功耗有严格要求的嵌入式设备场景。做这类小型电子元件的三维建模时，最容易被忽略的不是主体发声腔体的外形，而是安装固定位和引线出线的空间预留——很多新手工程师在布局PCB和结构外壳时，只盯着蜂鸣器主体的圆形轮廓留孔，最后组装时才发现固定耳的安装孔位和外壳立柱对不上，或是引线出线位置被壳体筋位压住，要么装不进去，要么引线长期受挤压出现绝缘层破损的隐患。这个压电蜂鸣器的整体外形是扁圆形主体加两个对称延伸的安装固定耳，主体直径23.1毫米，整体厚度仅5.3毫米，两个固定耳上的安装孔中心距为28.2毫米，这个尺寸参数是选型和结构设计时的核心边界：如果是在PCB上直接贴装或是用螺丝固定在壳体内部，首先要确认两个安装孔的中心距和壳体上的定位柱间距匹配，M2规格的自攻螺丝就能完成固定，不需要额外的紧固件，安装时要注意固定耳的下表面和安装基准面完全贴合，避免锁紧螺丝时出现主体倾斜，导致发声面和壳体出音孔错位，影响声压级输出。

　　出线端采用红黑两根平行引线，从主体侧端面引出，建模时特意还原了引线根部的护套结构，这个细节在实际装配中非常重要：护套可以避免引线和壳体硬边接触时被割破绝缘层，同时也能缓解引线受拉扯时直接作用在内部压电陶瓷片的焊接点上，减少虚焊断线的故障概率。设计这类元件的安装结构时，还要注意发声面的预留间隙：蜂鸣器的正面发声区域不能直接贴在壳体壁上，至少要留出0.5毫米以上的空腔，同时在壳体对应位置开直径不小于3毫米的出音孔，不然压电片振动时的气流无法顺畅传导，实际发出的提示音会发闷，声压级可能比额定值低10分贝以上，达不到预设的报警提示效果。从应用场景来看，这类薄型压电蜂鸣器常用在小型电源适配器、门禁读卡器、温湿度采集终端、家用小电器的提示回路里，因为它不需要额外的驱动电路，只要给上额定的方波信号就能发出清晰的提示音，工作电压覆盖范围宽，从3V到24V的常见直流回路都能适配，而且没有电磁式蜂鸣器的线圈触点磨损问题，连续工作寿命可以达到数千小时，在长期处于待机状态、仅在异常触发时发声的报警场景里，稳定性远高于其他发声元件。

　　建模过程中，对固定耳的过渡圆角做了还原，不要小看这个圆角结构，如果固定耳和主体连接的位置做直角处理，注塑成型时这个位置容易出现应力集中，受螺丝锁紧力或是高低温冲击时，固定耳很容易出现开裂，实际量产的元件都会在连接处做R0.8左右的过渡圆角，既提升结构强度，也能减少注塑时的缺胶风险。另外主体上表面中心的定位小凹点，是生产时压电陶瓷片定位的工艺基准，建模时保留这个特征，能让模型和实物的一致性更高，在做整机装配干涉检查时，不会因为遗漏这个小凸点/凹点出现装配间隙误判。很多结构工程师在做电子设备的内部布局时，总觉得蜂鸣器是小元件，随便找个空隙塞进去就行，实际上如果把蜂鸣器布置在靠近无线天线、或是开关电源高频变压器的位置，压电陶瓷片可能会受电磁干扰出现误发声的杂音，这时候三维模型的准确布局就能提前预判位置冲突，把蜂鸣器调整到远离高频干扰源、同时出音路径顺畅的位置，避免后期打样后再改模调整。还有安装孔的尺寸，这个模型里的固定孔是沉孔设计吗？

　　不，是通孔结构，孔径刚好适配M2螺丝，安装时不要用过大的螺丝，不然锁紧时会把固定耳撑裂，因为整个蜂鸣器的外壳是PBT塑料材质，虽然有一定的韧性，但螺丝过孔的余量很小，选型螺丝时杆径不要超过2毫米，锁紧力矩控制在0.2N·m以内就足够固定，不会因为设备运输过程中的振动出现松动。引线的长度在实际选型时可以根据装配需求定制，但建模时给出的出线方向是垂直于两个安装孔的连线方向，这个出线方向是最常见的布局，结构设计时可以顺着引线方向在壳体上留出线槽，把引线引导到PCB的焊接焊盘位置，避免引线弯折角度过大出现线芯折断的问题。
