开孔22mm方形数显交流电压电流表

　　在低压交流配电、工业设备电控柜、小型机电设备的操作面板上，这类开孔22mm的方形数显电压电流表是十分常见的配套测量元件，日常做电控柜布局设计、设备面板开孔排布时，这类元件的三维模型能直接帮设计人员提前核对安装间隙、排布位置，避免现场开孔后出现干涉、面板布局拥挤的问题。不同于传统指针式表头，这款表头采用LED数码管做显示载体，双行显示区域可同时呈现交流电压与交流电流数值，电压测量覆盖60-500V的常用低压交流区间，电流测量覆盖0-100A的负载范围，完全适配常规工业380V、民用220V配电场景的测量需求，不需要额外切换显示通道，运维人员巡检时抬眼就能直接读取两个核心电参数，比单显表头节省面板安装空间，也减少了面板上的开孔数量。

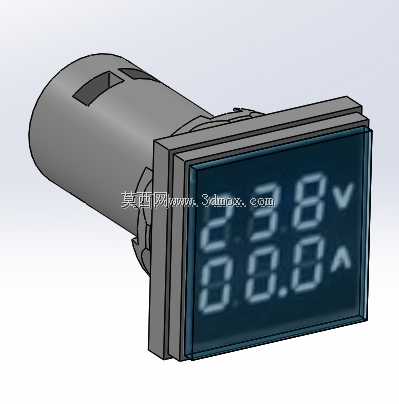

　　从结构设计来看，这款表头采用圆柱形安装主体加方形显示面板的组合结构，安装时只需要在面板上开出直径22mm的标准圆孔，将表头圆柱部分从面板正面穿入，后方用配套的塑料卡扣旋紧固定即可，不需要额外打螺丝固定，安装效率很高，22mm也是工业面板上按钮、指示灯的通用开孔尺寸，设计面板排布时可以直接和同规格的控制按钮、信号指示灯对齐排布，保证面板视觉上的整齐统一。方形显示面板的边框刚好覆盖开孔边缘的加工毛刺，即使开孔尺寸有小范围的公差，也能被面板边框完全遮挡，对面板加工的精度容错率更高。显示区域的数码管做了深色滤光面罩设计，日常光线照射下不会出现反光看不清数值的问题，LED发光亮度足够，即使在车间强光环境下，站在设备操作位置也能清晰读取显示数值，电压数值旁标注V标识、电流数值旁标注A标识，不会出现参数读混的问题。

　　做三维建模时，这款表头的结构细节还原需要重点关注几个部分：首先是圆柱安装段的直径公差，要和22mm开孔的常规公差做匹配，预留0.2-0.3mm的安装间隙，保证表头能顺利穿入开孔，同时不会因为间隙过大出现安装后晃动的问题；其次是后方接线端子的位置与伸出长度，要考虑到面板后方的走线空间，避免接线后端子和柜内的线槽、其他元件出现干涉；还有方形显示面板的厚度，要和面板表面的贴合度做匹配，安装后面板和表头边框之间不能出现明显缝隙，达到IP65级别的面板正面防护能力，防止车间内的灰尘、飞溅的水滴进入表头内部影响电路工作。

　　在实际选型应用中，这类表头常和小型电源变压器、交流接触器、热继电器搭配使用，安装在设备的主进线回路位置，实时监测设备的供电电压与工作电流，当电压出现异常波动、电流超过额定负载时，运维人员能第一时间通过显示数值发现异常，避免设备因为缺相、过流、过压出现损坏。相较于分体式的电压、电流两块表头，这款一体化双显表头只需要占用一个22mm开孔位置，对于小型电控箱、便携式配电设备这类面板空间十分紧张的场景，能大幅节省面板可用面积，给其他控制按钮、指示灯留出更多排布空间。表头的整体长度控制得比较紧凑，安装后在面板后方的伸出长度较短，即使是深度较浅的小型电控箱，也不会出现表头后方顶到箱内元件或者线槽的问题，适配性更强。

　　建模过程中还要注意安装卡扣的结构还原，卡扣采用弹性塑料材质，旋紧后能牢牢卡在面板背面，即使设备运行过程中有轻微振动，也不会出现表头松动、从面板脱出的问题。显示面罩的边缘做了微小的倒角处理，安装后和面板贴合更紧密，没有突兀的棱角，整体视觉效果更协调。这类表头的接线采用插拔式端子，接线时不需要在表头后方狭小空间内拧螺丝，提前把线接在端子上再插到表头对应接口即可，现场接线维护都很方便，三维建模时还原端子的插拔方向与位置，也能帮助布线设计人员提前规划走线方向，减少柜内走线的弯折，提升布线的规整度。
