PS8A型船型翘板电源开关结构设计

　　在低压电控回路的通断控制场景里，这类翘板式开关是小功率负载回路里最常见的手动操作控件，小到桌面小型测试仪器、工控终端的操作面板，大到小型机电设备的本地电源通断支路、民用电器的供电控制端，都能见到这类结构的控件身影。不同于旋钮式、按压式的开关结构，翘板摇臂的操作逻辑更符合人手部按压的施力习惯，操作时不需要精准对准按键中心，只要对摇臂外露端施加向下的按压力，就能带动内部触点完成通断状态切换，戴薄劳保手套操作时也能准确完成动作，不会出现按偏、误触的情况。

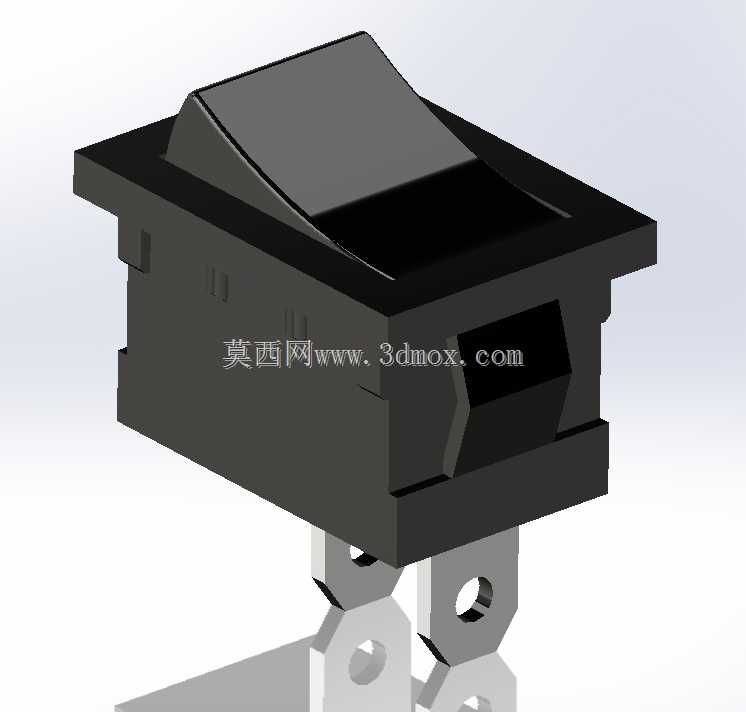

　　从结构设计的角度拆解这款PS8A摇臂开关，首先要考虑的是面板安装的适配性，这类开关普遍采用嵌入式卡装结构，主体外壳为阻燃工程塑料材质，上部的方形安装法兰边卡在面板开孔外侧，主体侧面的弹性卡爪在穿入面板开孔后自动弹开，卡在面板背面完成固定，不需要额外加装螺丝紧固，装配时只需要在面板上开出对应尺寸的方孔，直接将开关推入就能完成安装，能大幅减少装配工位的操作时长。外露的摇臂部分做了倾斜的坡面设计，按压端的高度差刚好适配手指指腹的按压弧度，摇臂和外壳之间预留了均匀的活动间隙，既不会因为间隙过大进入灰尘影响内部触点寿命，也不会因为间隙过小出现卡滞，导致按动时阻力过大或者无法复位。

　　开关下部的接线端子采用弯折式金属插片结构，插片上预留了标准的螺丝安装孔，既可以直接插装配套的冷压端子完成快速接线，也可以通过螺丝直接压接导线，适配不同生产场景的接线工艺需求。两个接线端子的位置做了错位排布，端子之间的绝缘隔筋高度满足低压电器的电气间隙要求，即使接入额定电压等级的回路，也不会出现端子间拉弧、击穿的问题。外壳的内壁做了多道加强筋结构，既可以提升外壳的结构强度，避免安装时卡爪受力过大导致外壳开裂，也能为内部的触点组件、翘板传动件提供精准的定位卡槽，让内部零件装配后不会出现窜动，保证每次按动摇臂时，动触点都能精准压合在静触点上，不会出现接触不良、通断不到位的故障。

　　在实际选型应用时，需要重点关注这款开关的安装边界尺寸：面板开孔的尺寸需要和开关主体的卡装段尺寸匹配，开孔公差控制在合理范围内，开孔过大容易导致开关安装后松动，按压时出现整体下陷，开孔过小则会导致开关无法顺利装入，甚至挤裂塑料外壳。开关背部的接线端子需要预留足够的接线空间，避免导线弯折后和设备内部的其他金属构件接触造成短路，摇臂的外露高度也要和面板表面的其他操作控件保持安全距离，避免操作相邻控件时误碰到开关，造成设备意外断电或者启动。

　　从使用场景的适配性来看，这款开关的结构设计偏向于小功率交流回路的本地控制，内部触点的载流量可以满足常规小型设备的供电通断需求，摇臂的操作行程设计在合理区间，按动时的反馈手感清晰，操作人员不需要看开关状态，仅凭按动时的触感和声响就能判断是否完成了通断操作。外壳选用的工程塑料材料具备一定的耐温性能，在设备内部正常工作温升范围内不会出现变形、老化问题，卡爪的弹性设计可以适配一定厚度范围内的面板，从薄款的塑料设备外壳到稍厚的金属操作面板，都能可靠卡紧固定，不需要额外定制安装附件。在三维建模过程中，这类开关的模型需要重点还原卡装结构的尺寸、接线端子的孔位位置、摇臂的摆动角度范围，这样在做整机设备的结构装配时，才能准确检查开关和面板、内部走线空间的干涉情况，避免实际生产装配时出现尺寸不匹配的问题。
