多引脚直插式公头排针连接组件

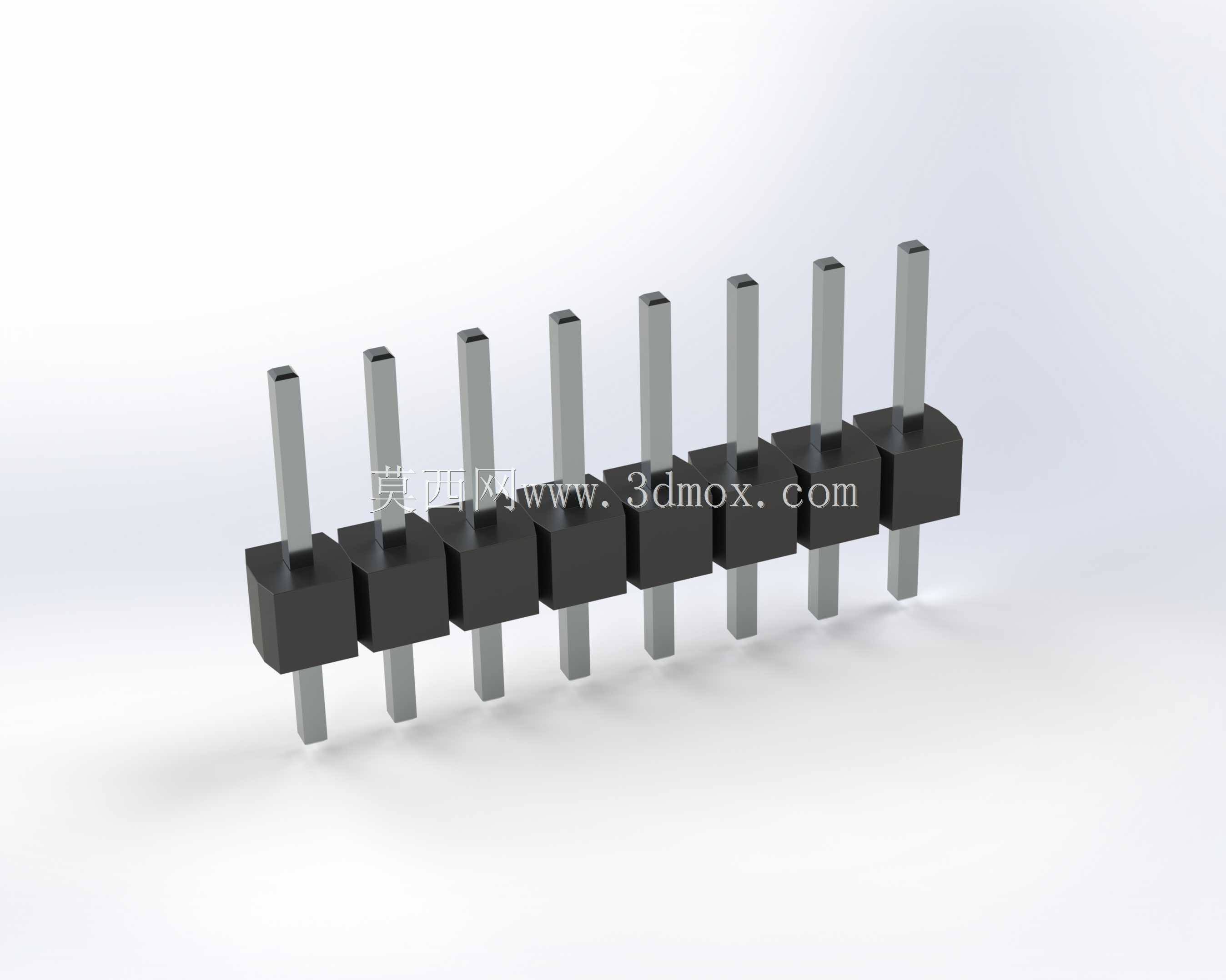

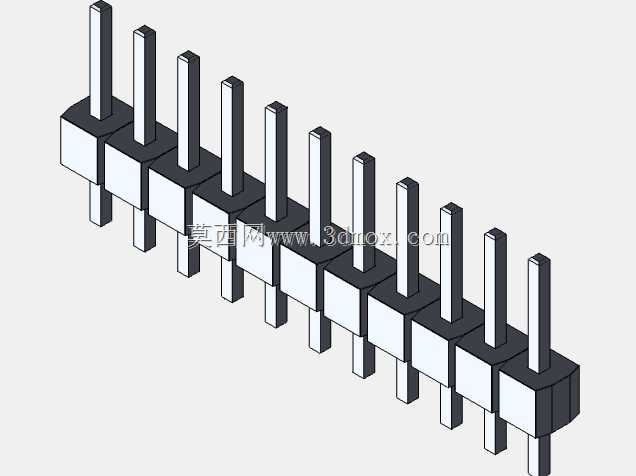

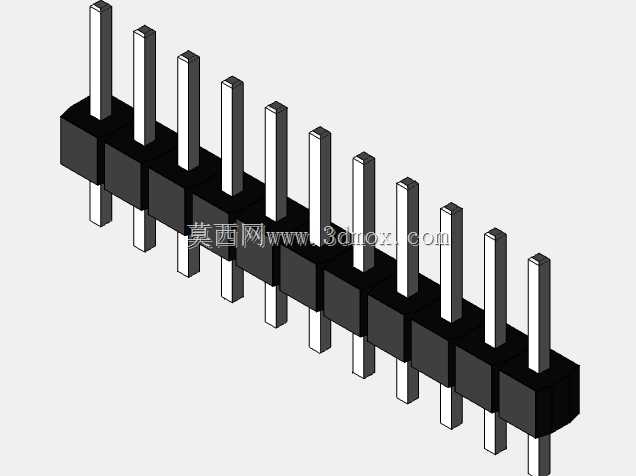

　　在消费电子、工业控制板卡、嵌入式开发板的板间互联场景里，直插公头排针是应用频次极高的基础互联元件，这类元件承担着不同PCB板之间信号传输、小电流供电的连接作用，从单片机最小系统的扩展接口，到工业PLC的IO扩展模块，再到各类传感器的信号转接板，都能见到这类排针的应用身影。本次建模的排针组件覆盖1到20引脚的全规格配置，能够适配不同引脚数量需求的电路连接场景，设计过程中充分考虑了实际生产装配的公差配合要求，每一个引脚的中心间距严格遵循行业通用的2.54mm标准间距，这个间距是目前通孔插装类接插件应用最广泛的尺寸规格，能够和市面上绝大多数母座排针、杜邦线接头实现完美适配，不需要额外调整安装孔位即可完成装配。从结构设计来看，排针的主体绝缘基座采用耐高温工程塑料材质的模拟结构，基座上的每个引脚固定孔位都做了定位凸台设计，能够保证金属引脚在压入基座后不会出现松动、偏移的情况，金属引脚部分采用直插式设计，引脚两端分别伸出基座上下表面，下端用于插入PCB板的安装孔进行波峰焊或者手工焊接，上端用于和对应的母座或者接线端子对接，引脚的截面尺寸按照标准方针设计，保证插拔过程中的接触可靠性，同时兼顾足够的机械强度，避免在插拔过程中出现引脚弯折、断裂的问题。

　　在安装边界的设计上，建模时充分考虑了PCB布局的空间占用要求，基座的宽度、高度尺寸都按照行业通用规格设定，相邻引脚之间的绝缘隔断厚度满足安规绝缘要求，能够在相邻引脚通过不同电压等级信号时避免爬电距离不足的问题，同时基座的底部做了微小的凸点设计，在焊接时能够让基座和PCB表面保持微小间隙，避免焊锡溢出粘连相邻引脚，也能让焊接过程中的助焊剂气体顺利排出，减少虚焊、假焊的概率。不同引脚数的排针配置，在建模时都保持了统一的截面尺寸，仅在长度方向上按照引脚数量等比例延伸，这样的设计能够让工程师在进行PCB布局时，不管选用多少引脚的规格，都不需要调整封装的宽度方向尺寸，只需要调整长度方向的安装孔数量即可，大幅降低了封装库维护的工作量。

　　在实际选型使用过程中，这类排针的应用场景非常灵活，既可以整排使用对应整排的母座，也可以根据实际需要的引脚数量，用斜口钳将多余的引脚和基座剪断，拆分出任意引脚数的小段排针使用，建模时也还原了基座上相邻引脚之间的易断槽设计，这个结构能够让拆分过程更加轻松，不需要施加过大的力就能整齐断开，不会出现基座碎裂、引脚变形的问题。从机械强度的角度考虑，金属引脚插入基座的部分做了滚花结构的模拟，这个结构能够增加引脚和塑料基座之间的摩擦力，在插拔对接的时候，引脚不会被从基座中拔出，保证连接结构的稳定性，同时引脚伸出基座上端的长度按照标准对接长度设计，既能够保证插入母座后有足够的接触深度，避免接触不良，也不会因为伸出过长导致在空间紧凑的设备内部触碰其他金属部件造成短路。

　　在进行三维装配设计时，这个排针模型可以直接导入到PCB的三维装配文件中，和PCB板、对应的母座、外围结构件进行干涉检查，提前发现结构设计中存在的空间冲突问题，比如排针上方是否有结构件遮挡导致无法插拔接线，引脚下端伸出PCB背面的长度是否会和背面的元器件或者外壳发生干涉，这些问题在三维设计阶段通过模型装配检查就能提前规避，避免在实际打样组装时才发现问题造成成本浪费。对于结构设计工程师来说，这类标准化接插件的准确建模能够大幅提升整机设计的准确性，不需要每次使用都重新绘制模型，只需要根据实际选型的引脚数量调用对应配置的模型即可，同时模型的尺寸精度完全按照实际物料的规格制作，能够保证导出的工程图、装配图尺寸完全准确，给后续的结构评审、生产装配提供可靠的三维依据。
