10毫米规格外六角竹节式管路连接件

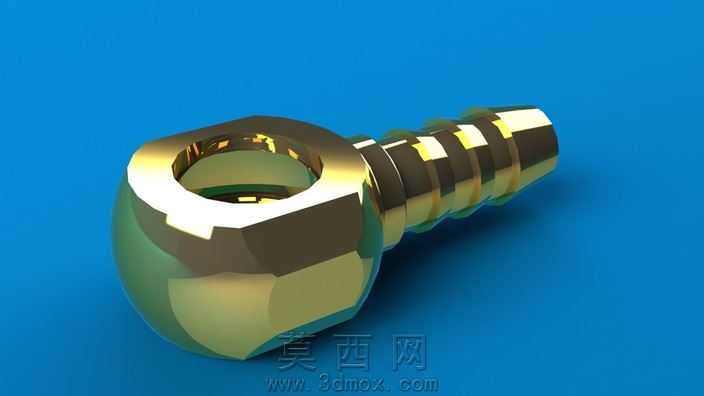

该10毫米规格管路连接件采用三维参数化建模方式完成全结构设计，建模阶段首先以回转体特征为基础，先绘制接头主体的轴向截面轮廓，通过旋转凸台命令生成整体基础胚体，再针对头部的外六角结构进行切除拉伸操作，精准切出六个对称的夹持平面，保证六角对边尺寸符合通用扳手夹持标准，同时在头部中心位置完成横向通孔的切除，该通孔用于穿装固定销或实现管路的旁通连接，孔口位置做了0.2毫米的倒角处理，避免安装时划伤操作人员或密封件。接头尾部的竹节式倒刺结构采用分段拉伸加倒角的方式逐段生成，每段倒刺的外径略大于适配软管内径，且倒刺朝向头部方向倾斜，能够在软管插入后形成可靠的倒扣锁紧力，防止管路受压时软管脱落，每段倒刺之间的退刀槽尺寸经过精准计算，既保证倒刺的结构强度，又能为软管的形变预留足够空间，提升密封性能。材质设计上选用黄铜作为基础材质，渲染阶段调整金属材质的粗糙度参数至0.1以下，反射率设置为0.85，同时添加轻微的各向异性反射效果，模拟黄铜抛光后的真实金属质感，场景采用纯色蓝色背景搭配三点布光，主光源从左上方45度角照射，突出接头头部六角面的棱线转折与金属高光，辅助光源从右侧补光消除暗部死黑，底部添加微弱的反光板效果，还原金属件放置时的地面反射细节。设计过程中充分考虑了该类接头的实际使用场景，整体结构无多余冗余特征，所有棱边都做了圆角或倒角处理，避免应力集中问题，10毫米的插接尺寸适配对应内径的气动、液压软管，头部的横向通孔既可以作为穿丝固定的结构，也可以作为压力表等辅件的连接接口，兼顾了通用性与实用性，建模完成后通过干涉检查确认所有特征无重叠、无破面，导出的通用格式文件可直接用于后续的工程图生成、3D打印样件验证或数控加工生产。
