12V60KG吸力100磅电磁锁结构设计

　　在出入口管控类机电系统的结构选型环节，电磁锁是替代传统机械锁具实现电控启闭的核心执行部件，这款100磅规格的电磁锁，核心适配场景覆盖室内办公区玻璃门、小型设备检修舱门、弱电箱柜门、自助终端机柜门这类需要频繁电控启闭、对锁止可靠性有基础要求的安装场景，相比传统机械弹子锁，它没有外露锁舌结构，不会出现锁舌卡滞、机械磨损导致的启闭故障，日常使用中仅需通断电即可完成锁止与释放动作，适配各类门禁控制器、继电器输出的电控系统。

　　从功能实现逻辑来看，这款电磁锁依靠电磁线圈通电后产生的磁吸力完成锁止，额定工作电压为12V，通电状态下锁体与吸附铁板之间可产生60KG的夹持吸力，对应100磅的标称拉力参数，完全可以满足单扇轻质门、小型舱门的锁止强度要求，不会出现外力轻易推开的情况；断电状态下磁吸力完全消失，门体可自由开启，符合消防通道断电逃生的规范要求，这也是电磁锁在公共出入口场景被广泛应用的核心原因之一。

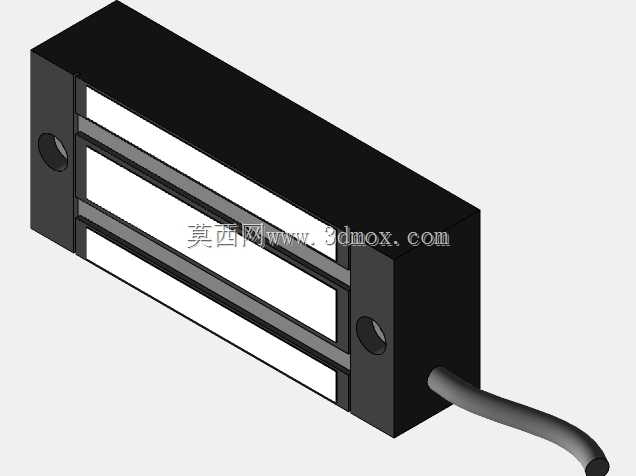

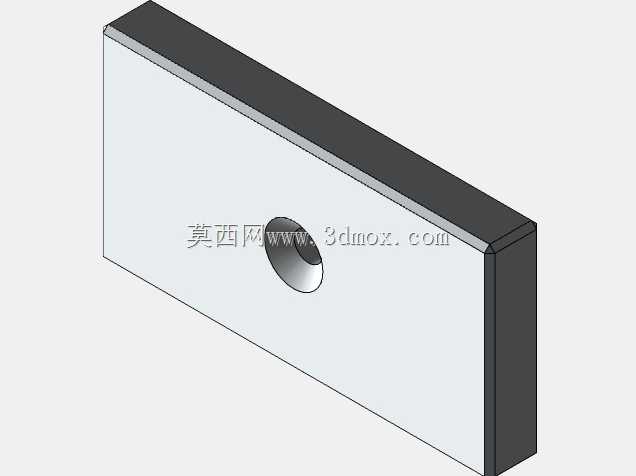

　　做这款产品的三维结构设计时，首先要考虑的是安装适配性，整体锁体外形尺寸控制在80x33x19mm，属于紧凑型安装规格，不会在门体或门框上占用过多安装空间，不管是明装在门框表面，还是嵌入预留的安装槽内都能适配。锁体主体采用矩形框架结构，电磁线圈封装在黑色绝缘壳体内部，避免线圈裸露出现积灰、受潮短路的问题；吸附铁板采用镀锌钢板材质，表面做平整化处理，保证和锁体吸合面可以完全贴合，避免因接触面存在缝隙导致磁吸力衰减，铁板上预留两个沉头安装孔，安装时可以将螺丝完全沉入孔内，不会凸起影响吸合面的贴合度。

　　设计过程中特意将出线位置设置在锁体侧下方，出线方向顺着锁体安装面延伸，避免明装时线缆弯折角度过大导致内部线芯断裂，线缆采用带护套的多股铜芯线，可适配常规12V直流供电的接线要求。锁体外壳的边角全部做小圆弧倒角处理，既避免安装时尖锐边角划伤施工人员，也能减少日常使用中磕碰导致的外壳变形。在安装边界的设计考量上，锁体与吸附铁板的安装对位公差预留了1mm的调整余量，现场安装时不需要做到绝对的精准对位，只要吸合面重合度超过90%就能达到额定吸力，降低现场施工的对位难度，提升安装效率。

　　从结构可靠性角度出发，锁体内部的线圈封装采用环氧树脂灌封处理，既可以固定线圈位置避免长期使用中线圈移位，也能提升线圈的散热能力，避免长时间通电导致线圈过热烧毁；吸合面的平面度控制在0.1mm以内，保证磁路闭合时磁阻最小，吸力稳定不会出现波动。相比大吸力规格的电磁锁，这款紧凑型产品的重量更轻，对门框的承重要求更低，哪怕是薄款铝合金门框、亚克力门板都可以安装使用，不会因为锁具自重过大导致门板变形。在实际项目应用中，这类小规格电磁锁还常被用在小型自动化设备的安全防护门上，配合安全继电器使用，当设备运行时防护门被意外打开，设备可以立刻触发停机信号，保障操作人员的安全，此时锁具的吸力不需要过大，只要能避免设备运行中产生的振动导致防护门意外松脱即可，60KG的吸力刚好匹配这类场景的需求，不会因为吸力过大导致开门时需要施加过大的力，影响操作体验。

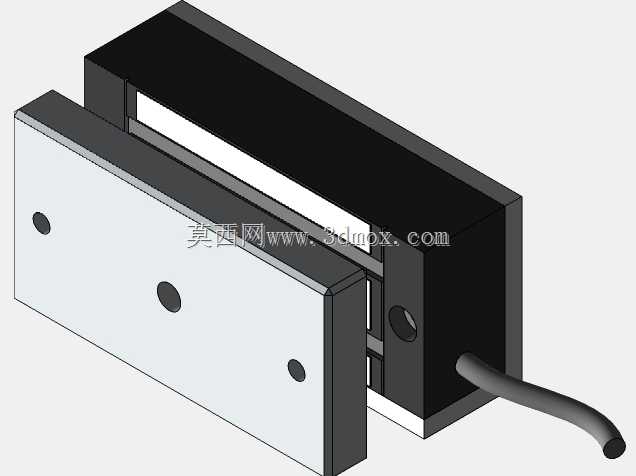

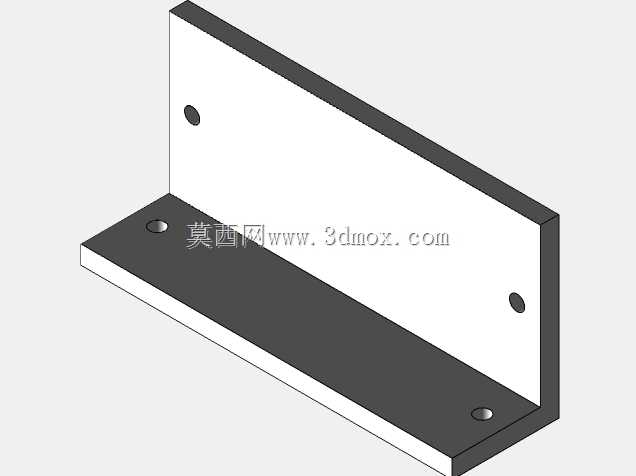

　　建模过程中对各个零件的装配间隙做了精准还原，锁体外壳与内部线圈的配合间隙控制在0.2mm，既方便生产时的装配作业，也不会因为间隙过大导致线圈在壳体内晃动；吸附铁板与安装座之间预留了微小的浮动间隙，允许铁板在吸合时做微小的角度调整，抵消门体安装时产生的轻微倾斜，保证吸合面始终可以完全贴合，避免长期使用中因为局部接触导致吸力下降、线圈发热加剧的问题。
