交流电卡口式电气连接插头结构

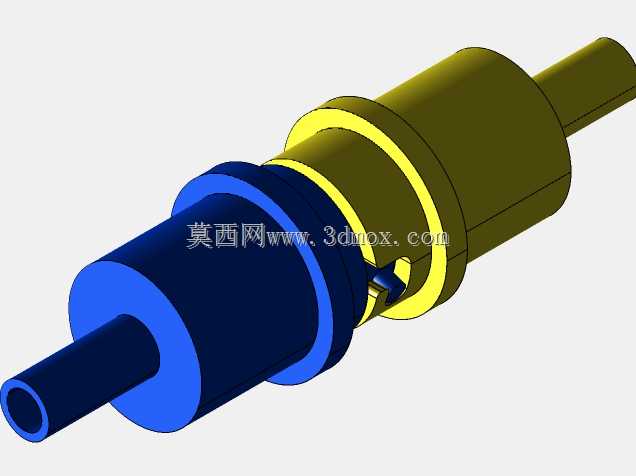

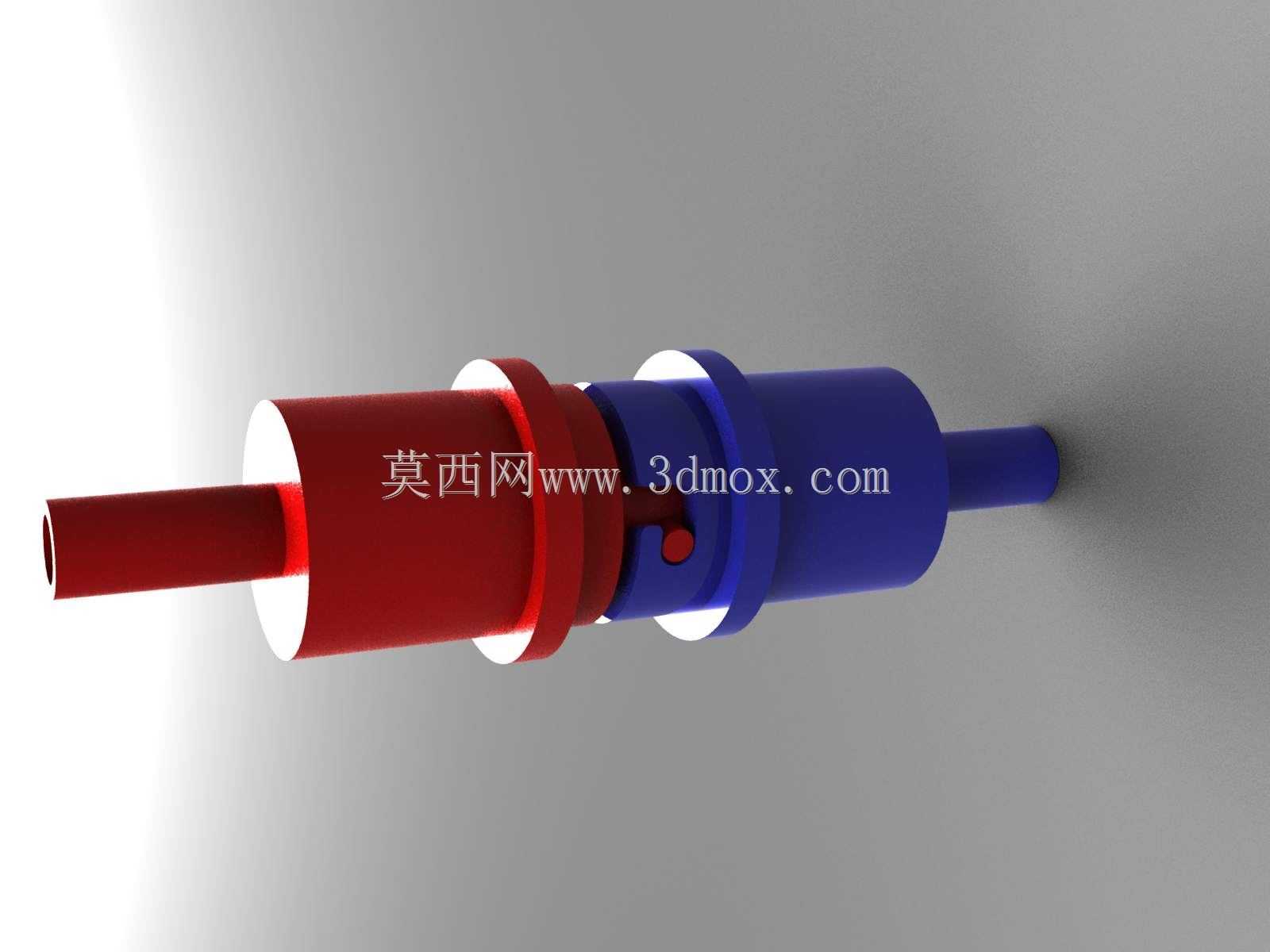

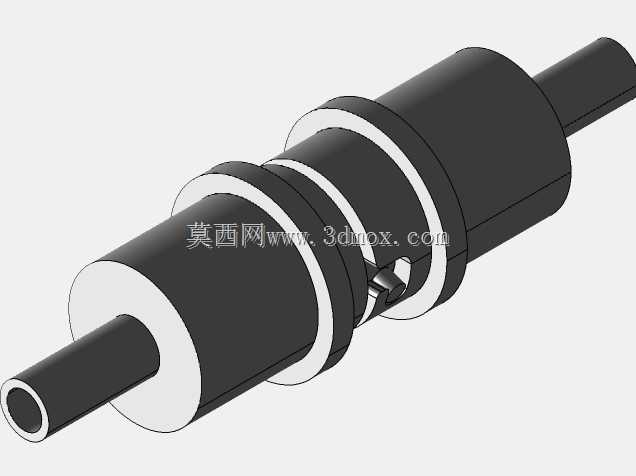

　　这类卡口式交流电气连接器，在工业低压配电、小型机电设备外接供电、测试治具临时供电回路里的应用占比不低，相比螺纹旋接的连接器，它的拆装效率更高，不需要多圈旋转对位，对准卡槽推入后小幅旋转就能完成锁止，在需要频繁插拔供电的工位场景里，能减少不少操作耗时。从结构设计逻辑来看，整个构件分为公插端与母座端两个核心部分，图中展示的公插端采用红蓝色绝缘壳体分色，红色段为插入配合段，外侧带两道环形凸缘，一方面是插入母座时的行程限位，另一方面能和母座内的密封胶圈配合，实现基础的防尘防泼溅能力，适合车间普通环境下的使用需求，不需要达到工业防水连接器的高密封等级，但能应对日常的粉尘、少量溅水场景。

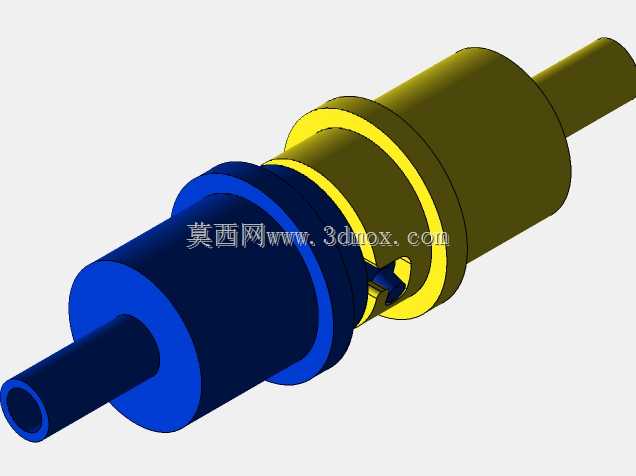

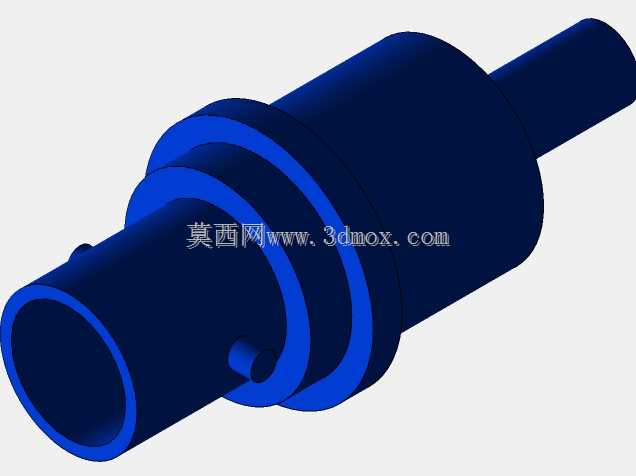

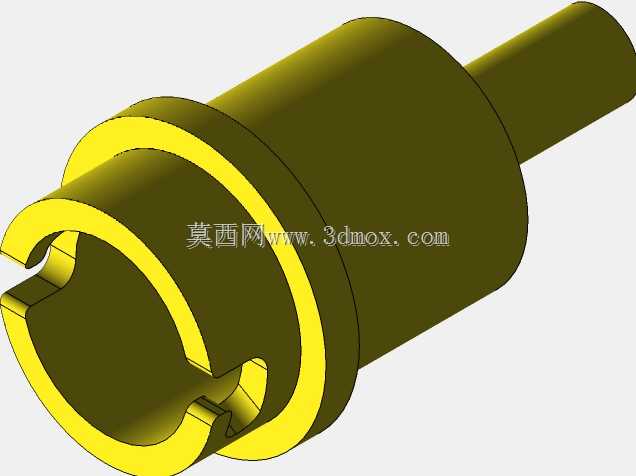

　　蓝色段为锁止与尾端出线段，侧面的小圆凸点是卡口锁止的配合卡榫，插入母座后旋转对应角度，卡榫就会卡入母座内壁的L型卡槽末端，实现轴向的拉脱锁止，不需要额外的紧固件，就能承受常规的线缆拉扯力，避免设备运行过程中接头松脱断电。尾端的出线段做了渐缩的过渡结构，能和线缆护套紧密贴合，减少线缆弯折时对接头内部焊片的应力集中，延长接线位置的疲劳寿命。从安装边界来看，这类连接器的母座一般是嵌入式安装在设备壳体上，安装孔直径适配蓝色段的外径，母座外侧带定位法兰，通过两个小螺丝就能固定在设备面板上，不需要复杂的安装结构，面板开孔只需要按照母座的配合尺寸加工即可，公插端的最大外径不超过红色段的环形凸缘尺寸，插拔时的操作空间只需要预留出接头旋转的角度空间，大概30度的旋转行程就能完成锁止与解锁，在设备内部空间紧凑的场景下，这种小操作空间需求的优势会很明显。

　　内部的导电接触件采用插针与插孔的配合形式，接触件的载流量按照常规交流220V回路的10A负载设计，能满足小型机电设备、测试仪器、外接传感器模块的供电需求，绝缘壳体采用阻燃工程塑料材质，具备基础的耐温、绝缘性能，能满足低压电气回路的安全要求。设计这类连接器的时候，首先要考虑的是卡口对位的容错性，卡槽的导入段做了倒角引导，即使插入时存在小幅的角度偏差，也能顺着倒角滑入卡槽，不需要反复对位调整，其次是锁止后的防松设计，卡槽的末端做了小幅的下沉卡位，在没有主动施加旋转解锁力的情况下，即使受到线缆的拉扯、设备运行的振动，也不会出现松脱退出现象，避免供电中断。

　　另外，壳体的分色设计也能在多组连接器并排布置的时候，快速区分不同的回路，比如交流供电、信号回路可以用不同的壳体颜色区分，减少插错的概率。在实际选型应用的时候，需要确认接头的载流量是否匹配回路的负载电流，安装面板的厚度是否适配母座法兰的固定行程，出线口的孔径是否和所用线缆的外径匹配，避免出现间隙过大导致防尘效果下降，或者孔径过小无法穿线的问题。这类卡口连接器相比传统的螺丝压接式接线端子，在需要频繁拆装移动的设备上优势明显，不需要工具就能完成接线的插拔，同时相比直插式的无锁止连接器，它的连接可靠性更高，能承受一定的拉扯力与振动，不会因为日常的设备移动、线缆触碰就出现松脱。在三维建模过程中，需要重点关注卡口卡榫与卡槽的配合间隙，一般预留0.1-0.2mm的间隙保证旋转顺畅，同时不能间隙过大导致锁止后旷量明显，环形凸缘的尺寸要和母座内的密封槽尺寸匹配，保证密封胶圈有合适的压缩量，既不会因为压缩量过大导致插拔阻力过高，也不会因为压缩量不足导致密封失效。尾端的出线过渡段要做圆角处理，避免尖锐棱角割伤线缆护套，内部的导电件安装槽要保证同轴度，避免插针插孔偏心导致插拔阻力过大或者接触不良。
