BA-078卡口式螺纹连接适配接头

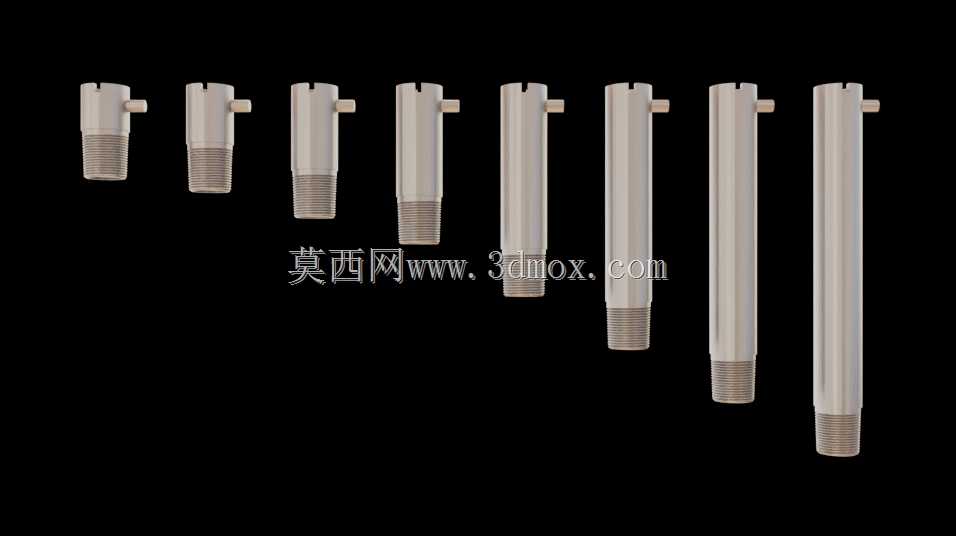

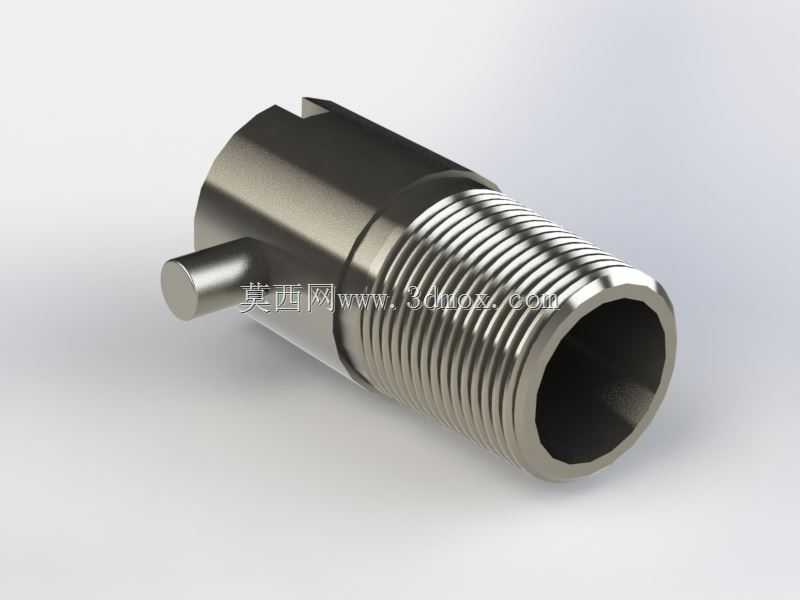

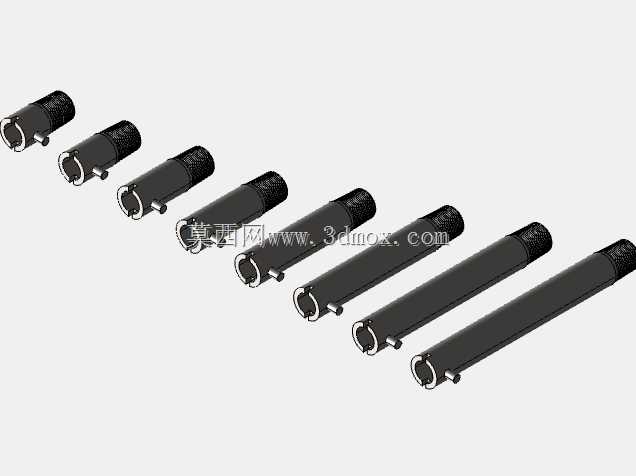

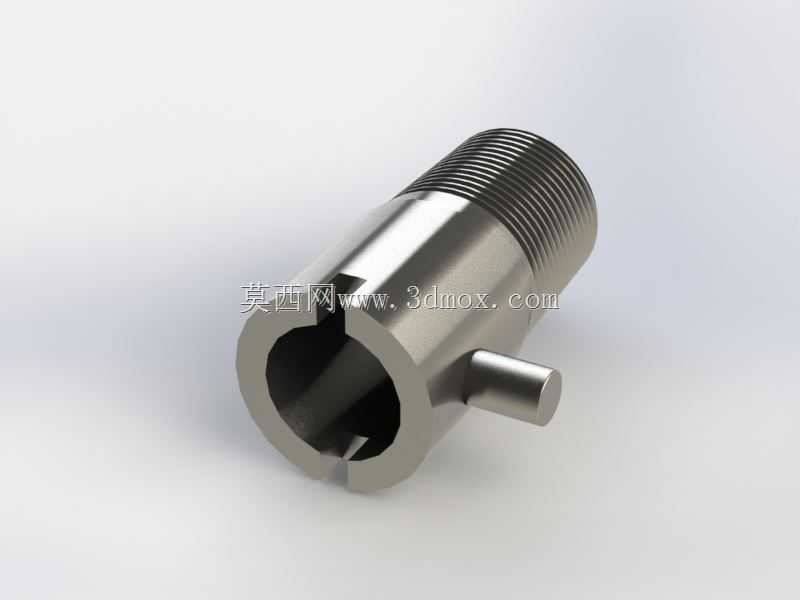

　　在工业测温、流体管路转接、小型传感元件安装的现场场景里，这类卡口适配接头是非常常见的小型连接件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界，导致现场装配时出现干涉、密封失效或者连接松脱的问题。这款适配接头采用单卡口锁紧搭配外螺纹的复合连接结构，主体为金属切削加工成型，表面做了防锈钝化处理，能够适应常规工业环境下的轻度腐蚀、常规振动工况，不会因为长期户外或者车间内的油污附着出现表层锈蚀卡滞的问题。从实际使用场景来看，这类接头最常应用在温度传感探头的安装工位上，比如RTD热电阻、热电偶的现场安装，需要通过接头的外螺纹拧入设备外壁的预制螺纹孔内，再通过侧置的卡口定位销对准探头尾部的卡口槽，旋转卡紧后就能实现探头的快速固定，不需要额外的锁紧螺母或者焊接工序，后期维护更换探头的时候只需要反向旋转就能拔出，比传统的螺纹直连探头节省至少三分之二的拆装时间，在生产线不停机快速维保的场景下优势非常明显。

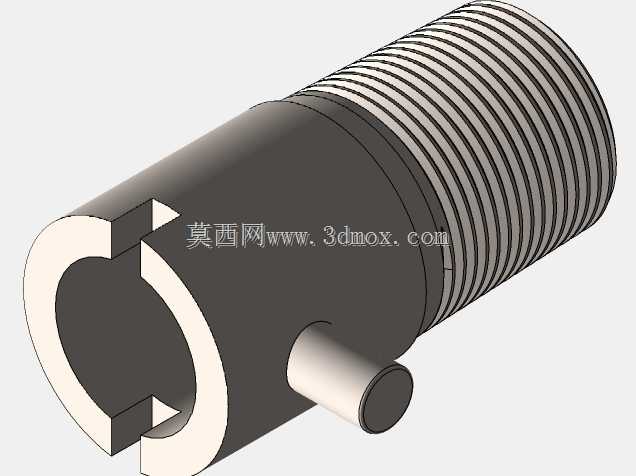

　　设计这款接头的时候，首先要明确安装边界的尺寸约束：接头总长度控制在7/8英寸，外螺纹段采用1/8-40NPT标准外锥管螺纹，这种细牙锥管螺纹的密封特性不需要额外缠绕生料带或者加装密封垫片，依靠螺纹牙型的过盈挤压就能实现低压工况下的气密封堵，适合气压检测、低压流体输送的管路转接场景；接头主体的外径为7/16英寸，对应的设备安装开孔只需要加工出匹配的内螺纹即可，不需要额外扩孔，适配现有多数工业设备的预留测温测压孔尺寸；接头内部的通孔直径为9/32英寸，足够容纳直径3mm以内的传感探头、细径电缆或者气路导管穿过，不会因为通径过小限制内部穿装的元件尺寸。侧置的定位销是整个卡口结构的核心受力件，设计时需要保证销钉与主体的连接为过盈压装，不能采用胶粘或者螺纹连接的方式，避免反复插拔卡口的时候销钉脱落导致锁紧失效；销钉的伸出长度需要严格控制，既要保证卡入探头卡口槽后有足够的锁紧行程，又不能因为伸出过长导致探头插入时出现卡滞，通常伸出长度控制在1/16英寸左右就能满足使用需求。接头的内孔入口处做了0.2mm的倒角引导，方便穿装内部元件的时候不会被孔口的锐边划伤电缆外皮或者探头护套，很多新手建模的时候容易漏掉这个倒角，实际加工出来的零件就会出现穿线困难、甚至割破线缆绝缘层导致信号短路的问题。

　　从装配兼容性来看，这款单卡口结构可以适配多个规格的同卡口标准元件，不需要针对不同长度的探头单独设计接头，只需要调整探头插入的深度就能适配不同壁厚的设备安装位，通用性很强。在管路转接场景下，这款接头也可以作为小型气路的快速转接件使用，卡口端连接带对应卡口的气管接头，螺纹端拧入设备气路接口，能够实现气路的快速插拔，在小型气动工装、实验台气路搭建的场景下也有广泛的应用。建模的时候需要注意NPT螺纹的锥度参数，不能按照普通直螺纹建模，否则加工出来的螺纹无法实现锥面密封，会出现漏气漏液的问题；同时卡口的卡槽角度需要和定位销的位置严格对应，保证旋转60度就能实现完全锁紧，锁紧后有明显的到位手感，不会出现松脱回转的情况。

　　另外接头的外表面粗糙度需要控制在Ra1.6以上，螺纹段不能有毛刺，避免安装的时候刮伤设备内螺纹，或者因为毛刺残留导致螺纹拧入不到位。在实际选型的时候，需要确认安装位的内螺纹规格是否匹配，同时确认内部穿装元件的外径不超过接头内孔直径，避免出现买错型号无法装配的问题；如果是用于高压工况，还需要在螺纹处配合使用密封胶提升密封性能，但常规的低压测温、气路场景下依靠NPT螺纹本身的锥度密封就足够满足使用要求。这类小型接头虽然零件尺寸不大，但在整个设备的传感、气路系统里起到的连接固定作用非常关键，一旦出现松脱或者密封失效，就会导致测温数据不准、气路泄压，直接影响设备的正常运行，所以设计和建模的时候不能因为零件小就忽略尺寸公差和结构细节，每一个倒角、每一段螺纹的参数、每一个定位销的位置都需要严格按照实际使用需求来设定，才能保证加工出来的零件在现场能够顺利装配、长期稳定使用。
