两孔交流电源输入插座结构设计

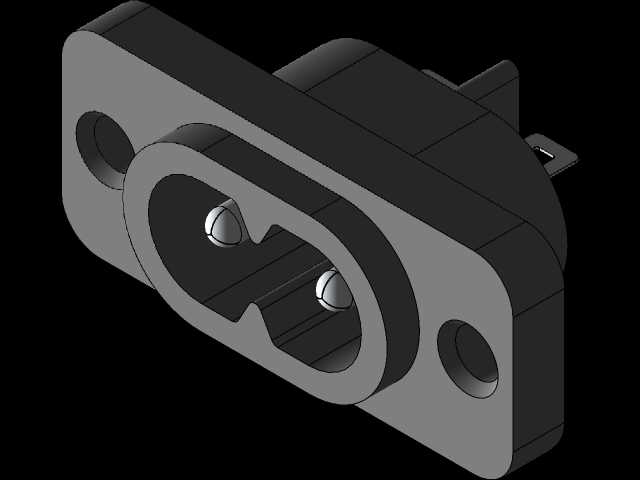

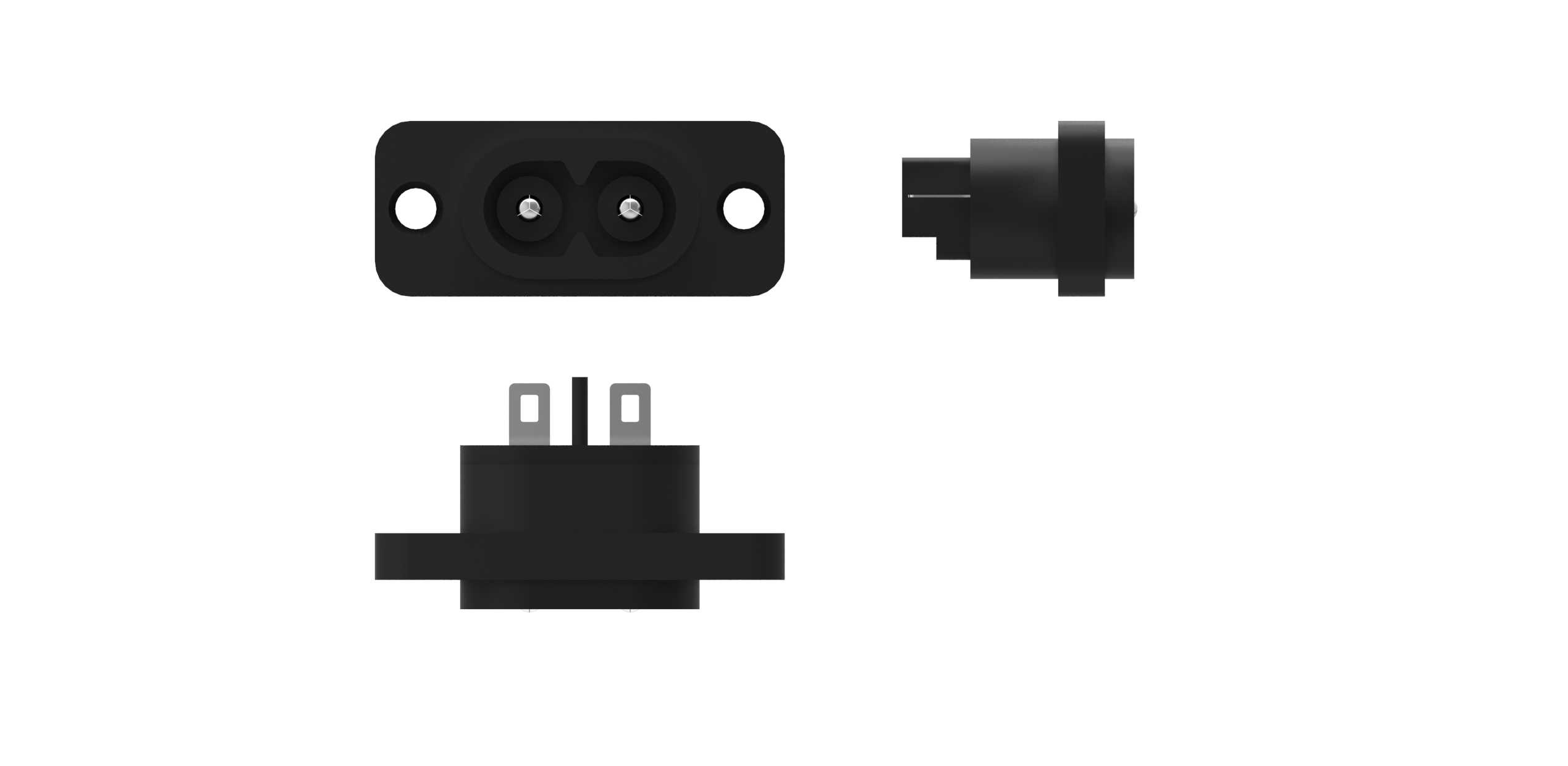

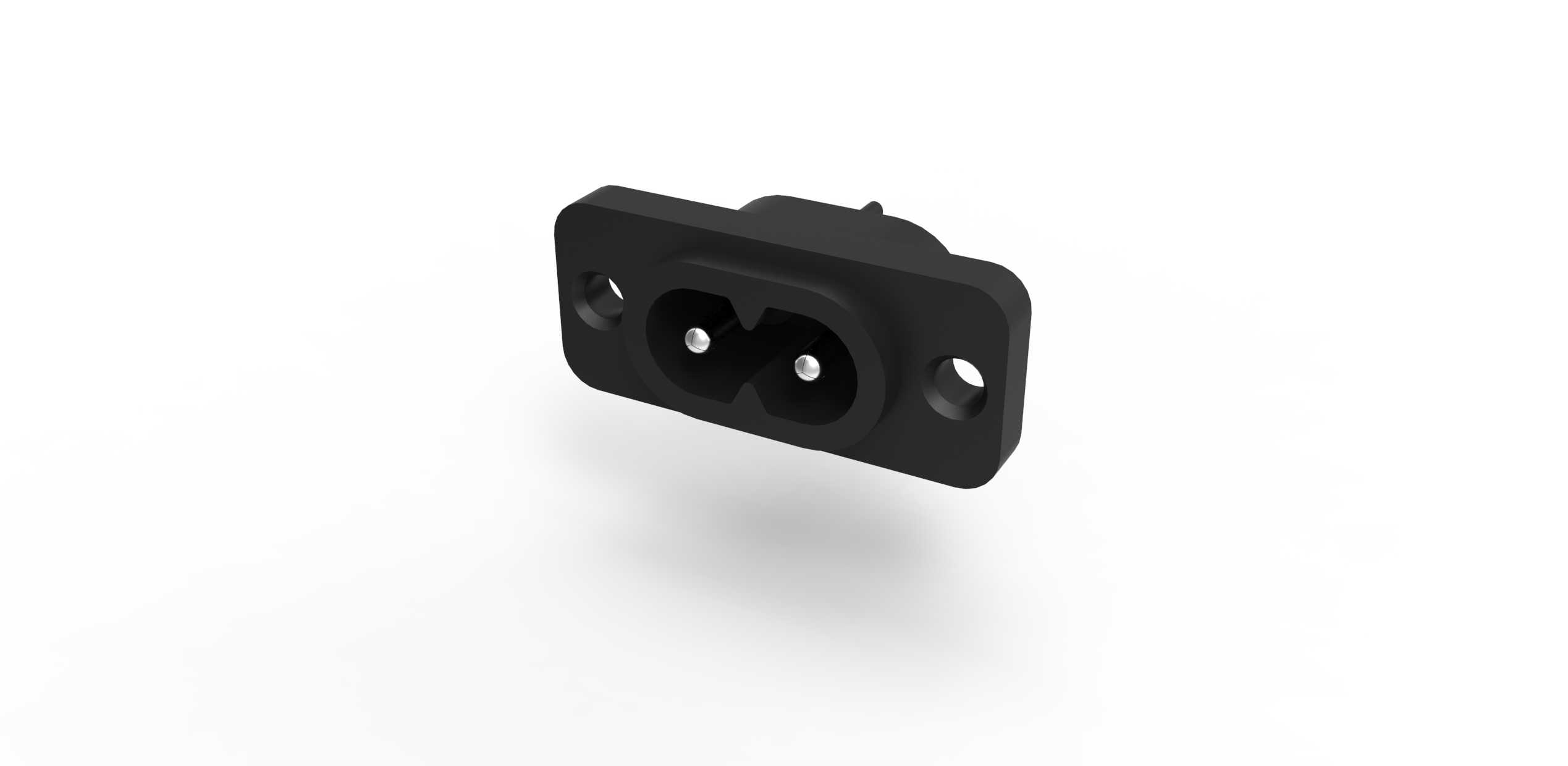

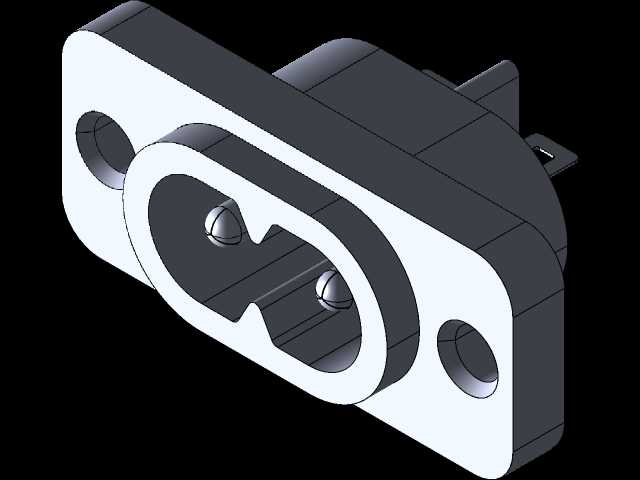

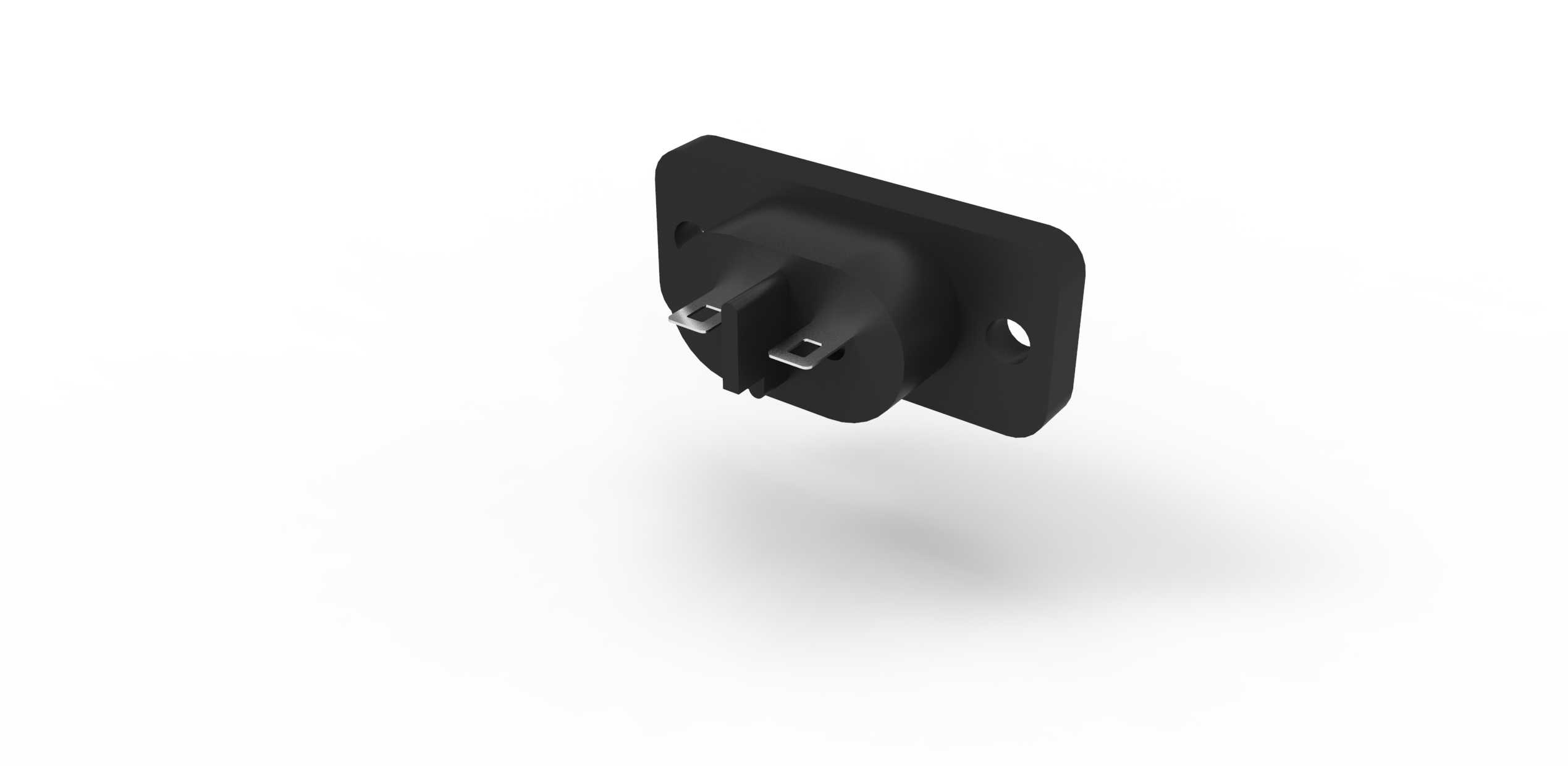

这款两孔交流电源输入插座，是小功率电子电气设备外接市电的核心连接部件，广泛应用在桌面式电源适配器、小型家电、便携医疗设备、桌面办公外设、消费类电子产品等需要引入250V及以下低压交流电的场景中，承担着设备外部市电到内部供电回路的安全导通与物理衔接作用。从功能特性来看，该插座采用2P两极设计，额定承载电流2.5A，能够稳定适配常规小功率设备的供电需求，插合部位采用防误插对称结构，仅能匹配对应规格的两孔交流插头，避免错插其他规格接口带来的短路、接触不良风险；插座内部导电接触件采用弹性铜材制作，插合后接触电阻低、导通稳定性好，多次插拔后仍能保持足够的接触压力，不会出现松脱断电的问题，外部绝缘壳体采用阻燃耐高温工程塑料注塑成型，能够满足安规测试中的耐温、阻燃、绝缘耐压要求，避免使用过程中出现漏电、起火等安全隐患。在设计思路上，这款插座采用面板嵌入式安装结构，主体外侧设置带安装孔的固定法兰边，安装时仅需在设备壳体上开出对应尺寸的方孔，将插座主体嵌入孔内后通过两颗螺丝穿过法兰边的安装孔即可完成固定，安装方式简单可靠，不需要额外的复杂固定结构，适合批量生产装配；插座的插合端朝向设备外侧，接线端朝向设备内部，内部接线引脚采用直插式焊片设计，既可以直接焊接在设备内部PCB板上，也可以通过导线压接后焊接，适配不同设备的内部布线方案。从外形尺寸与安装边界来看，插座整体外形紧凑，法兰边的两个安装孔中心距符合行业通用的两孔八字插座安装规范，嵌入设备壳体的主体部分长宽尺寸控制在极小范围内，不会过多占用设备内部的宝贵空间，突出设备面板的部分高度较低，不会影响设备整体的外观平整度，插合端的接口深度经过精准设计，插头插入后能够完全到位，不会出现插合过浅导致的接触不良，也不会因为插入过深顶坏内部结构。
