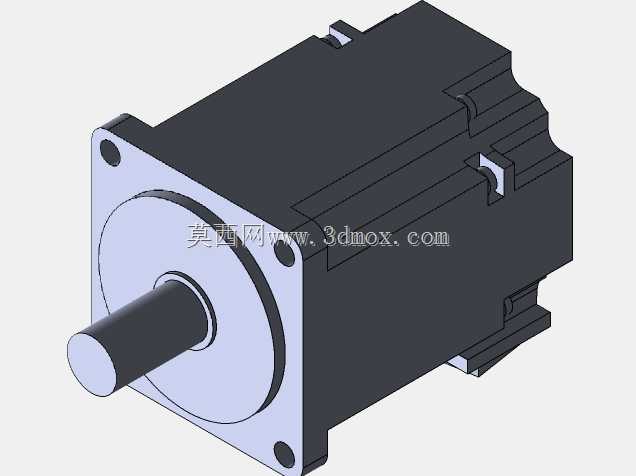

200瓦法兰输出伺服电机三维结构

　　这款200瓦功率等级的伺服电机三维结构，还原了小功率伺服驱动单元的典型构造，可直接用于各类自动化设备的结构布局校核、运动干涉验证环节。从实际工程应用场景来看，这类小功率伺服电机常出现在3C电子装配设备的进给轴、小型包装机械的拉膜机构、桌面级数控设备的进给传动、医疗检测设备的精密位移模组中，承担高精度位置控制、转速调节、转矩输出的核心执行功能，相比同功率段的步进电机，它具备闭环反馈特性，低速运行无爬行，过载能力更强，动态响应速度更快，能满足频繁启停、正反转切换的工况需求。

　　从结构设计思路来看，模型完整还原了方形安装法兰的本体结构，前端输出轴采用标准光轴配合键槽的连接形式，可适配同步轮、联轴器、行星减速机等多种传动连接件，本体外壳采用带散热筋的一体式压铸结构，既保证了定子装配的同轴度要求，也能在连续运行时通过外壳筋条增大散热面积，避免绕组温升过高影响输出扭矩。后端预留的编码器安装位结构清晰，能直观看到编码器与转子轴的同轴配合关系，这部分是伺服电机实现闭环控制的核心，建模时严格遵循了实际产品的装配公差要求，保证编码器码盘与转轴的同轴度误差控制在合理范围内，避免运行时出现反馈信号偏差。

　　在安装边界与尺寸层面，模型严格按照小功率伺服电机的通用安装规范制作，前端法兰的安装孔位采用对角分布的通孔设计，安装孔间距、轴伸长度、轴径尺寸、本体外径都匹配行业通用的60机座伺服电机标准，设计人员在做设备布局时，可以直接调用该模型核对安装空间，不需要额外调整安装孔位的适配结构。本体侧面的动力连接器、编码器连接器位置做了准确还原，能直观看到接插件的突出高度，在做设备走线布局时，可以提前预留线缆弯折空间，避免实际装配时出现线缆与周边结构件干涉的问题。

　　从功能特性的还原度来看，模型区分了定子壳体、转子轴、前端盖、后端盖、安装法兰等不同的零部件结构，各部件的配合关系清晰，没有出现结构穿模、配合错位的问题，能直观展示伺服电机的内部装配层级：前端盖内置轴承位，用于支撑输出轴承受径向载荷，壳体内部的定子绕组安装位做了简化处理但保留了核心装配边界，后端的制动器安装位也做了结构预留，方便设计人员根据需求选择带抱闸或不带抱闸的版本。在做虚拟装配时，可以直接将该模型与减速机、电机安装座、传动负载做配合约束，验证整体传动链的同轴度，提前发现安装座加工时可能出现的公差累积问题。

　　这类小功率伺服电机的选型过程中，很多设计人员容易忽略本体尾部的编码器突出长度、接插件的侧向突出尺寸，导致实际装机时电机尾部与设备钣金护板发生碰撞，或者接插件插装后没有足够的空间做线缆固定，这个三维模型完整还原了这些容易被忽略的细节结构，能帮助设计人员在方案阶段就完成完整的空间校核，减少后续改图的工作量。同时模型的输出轴轴肩尺寸、法兰定位止口的尺寸都做了准确还原，定位止口与安装法兰的同轴度符合实际产品的加工精度要求，在做配合设计时，不需要额外修正止口的配合公差，就能直接生成对应的安装座加工图纸。

　　在伺服系统的整体匹配中，这款200瓦伺服电机通常搭配对应的伺服驱动器使用，模型虽然没有包含驱动器部分，但电机本体的安装尺寸、轴伸参数都能匹配市面上主流品牌的同功率段产品，可用于教学演示、方案汇报、设备虚拟调试等多个场景，帮助刚接触伺服选型的设计人员快速建立对小功率伺服电机结构的直观认知，理解安装法兰、输出轴、接插件、编码器等各个结构部分的实际作用，避免选型时只关注功率、扭矩参数而忽略安装尺寸带来的适配问题。
