利川80mm法兰750W伺服电机结构

　　这款80mm机座规格的伺服动力单元，在数控加工、自动化产线、精密传动场景中有着极高的适配度，日常选型中常被用于小型加工中心进给轴、点胶设备位移平台、包装机械送料机构这类对转速精度、转矩响应有明确要求的工位。从实际使用场景来看，750W的额定功率刚好覆盖中小负载的精密传动需求，既不会因为功率冗余造成安装空间与成本的浪费，也能在短时间过载工况下提供足够的转矩输出，应对传动机构卡滞、负载突变的瞬时冲击。

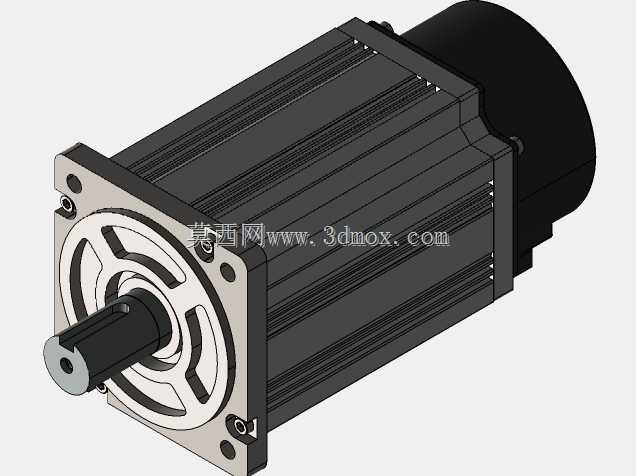

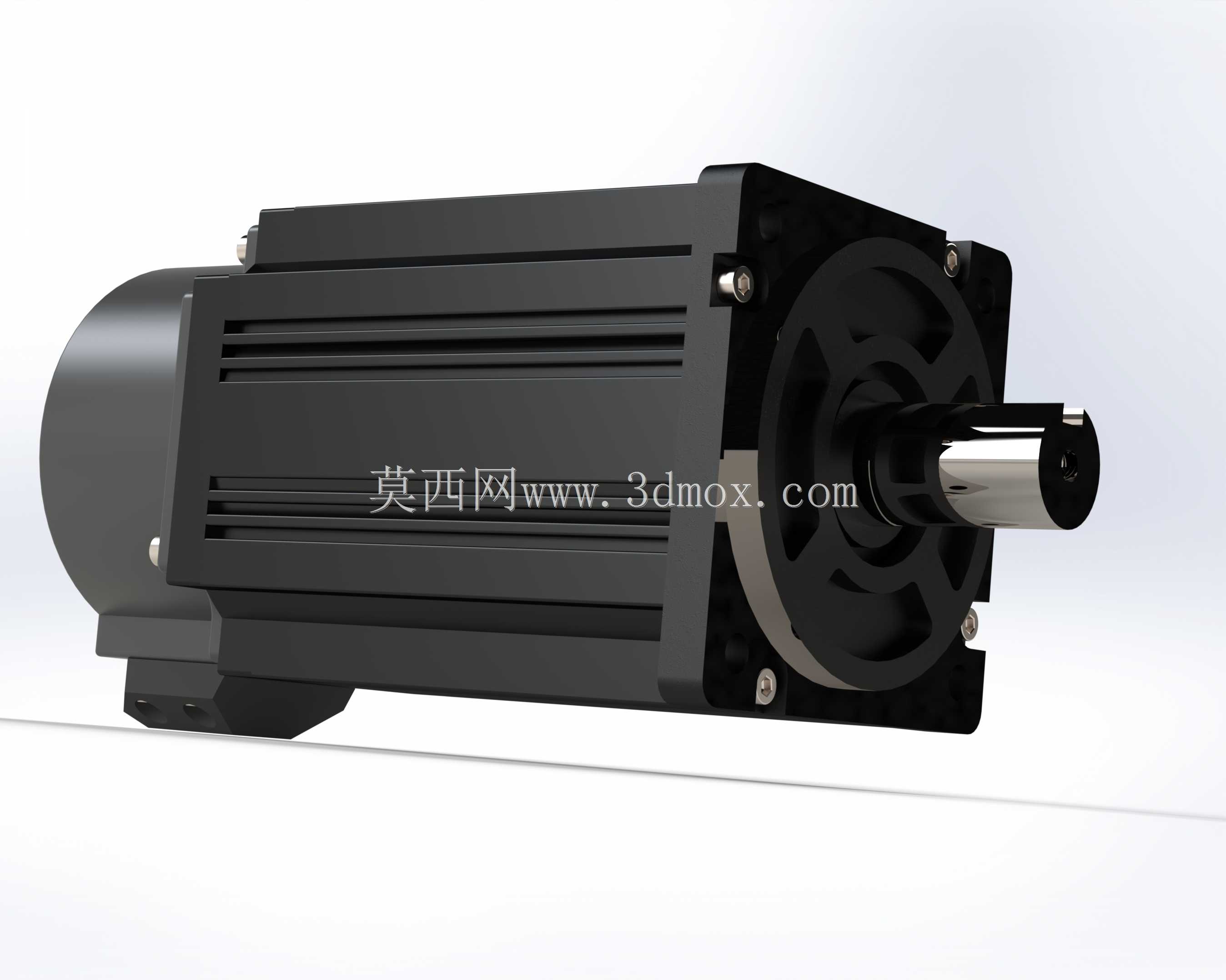

　　从结构设计层面拆解，该伺服电机采用方形机座搭配前端法兰安装的结构形式，机座表面设计有平行分布的轴向散热筋，这一结构并非单纯的外观造型，而是在不额外增加电机外径尺寸的前提下，增大了壳体与空气的接触面积，配合后端内置的散热风叶，能够在连续不间断运行时将绕组温升控制在绝缘等级允许的范围内，避免长时间高负载运行下的过热退磁问题。前端输出轴采用标准光轴配合键槽的连接形式，轴伸长度、轴径尺寸均匹配行业通用的80机座伺服安装规范，可直接适配市面上绝大多数同规格的行星减速机、同步带轮、联轴器等传动连接件，无需额外做轴径改造或者定制转接法兰，能大幅缩短设备组装时的机械适配周期。

　　安装边界方面，该电机的法兰安装孔位采用正方形均布设计，定位止口尺寸符合通用伺服的安装标准，设计人员在做设备结构布局时，可直接套用80机座伺服的通用安装孔位图纸预留安装空间，无需单独测绘建模。机身总长控制在中小功率伺服的常规尺寸范围内，后端编码器凸起部分的外径与机座保持一致，不会在径向方向额外占用安装空间，对于安装空间局促的多轴并排布局场景，比如小型龙门雕铣机的XYZ三轴传动、多关节机械手的关节动力单元，能够有效缩减轴间间距，让整体设备结构更加紧凑。

　　功能特性上，这款伺服电机的转子采用高磁能积的永磁材料制作，转动惯量匹配中小负载的快速启停需求，在CNC设备做快速进给、点位定位动作时，能够实现毫秒级的转矩响应，避免跟随误差过大造成的加工尺寸偏差。机身壳体采用高强度铝合金挤压成型，兼顾散热性能与结构强度，在设备运输、安装过程中能够承受一定的外力冲击，不会轻易出现壳体变形导致的转子卡滞问题。后端的编码器安装位与动力出线端采用分侧布局，动力线缆与编码器线缆走线互不干扰，能够减少动力线对编码器反馈信号的电磁干扰，保障位置反馈的精度稳定性，实际接线时也能避免线缆弯折半径过小造成的线芯断裂问题。

　　从建模还原度来看，该三维结构完整复现了电机的外部安装特征，包括法兰止口尺寸、安装孔位坐标、轴伸长度、出线端位置、散热筋结构等关键安装参考要素，结构设计人员在做设备整体装配时，可直接将该模型导入装配体中做干涉检查，提前验证电机与周边安装支架、传动部件、防护外壳的空间间隙，避免实际加工组装时出现结构干涉、安装孔位错位的问题。对于做设备方案演示、运动仿真的从业者来说，该模型的外形比例与实物完全一致，能够直接用于装配体的动画制作、方案展示，无需再花费时间从零开始测绘建模，有效提升前期方案设计的工作效率。

　　在实际选型适配过程中，需要注意该电机的额定转速、额定转矩参数与负载端的传动比匹配，搭配减速机使用时要确认减速机输入轴的轴径、键槽尺寸与电机输出轴匹配，安装时要保证电机轴与负载传动轴的同轴度，避免同轴度偏差过大造成的轴承磨损、轴封漏油问题。该模型完整还原了电机的所有外部安装特征，没有做多余的结构简化，能够满足从方案布局到安装指导全流程的三维设计需求，是中小功率传动工位设计时非常实用的参考模型。
