微型RF-300FA直流驱动电机三维结构

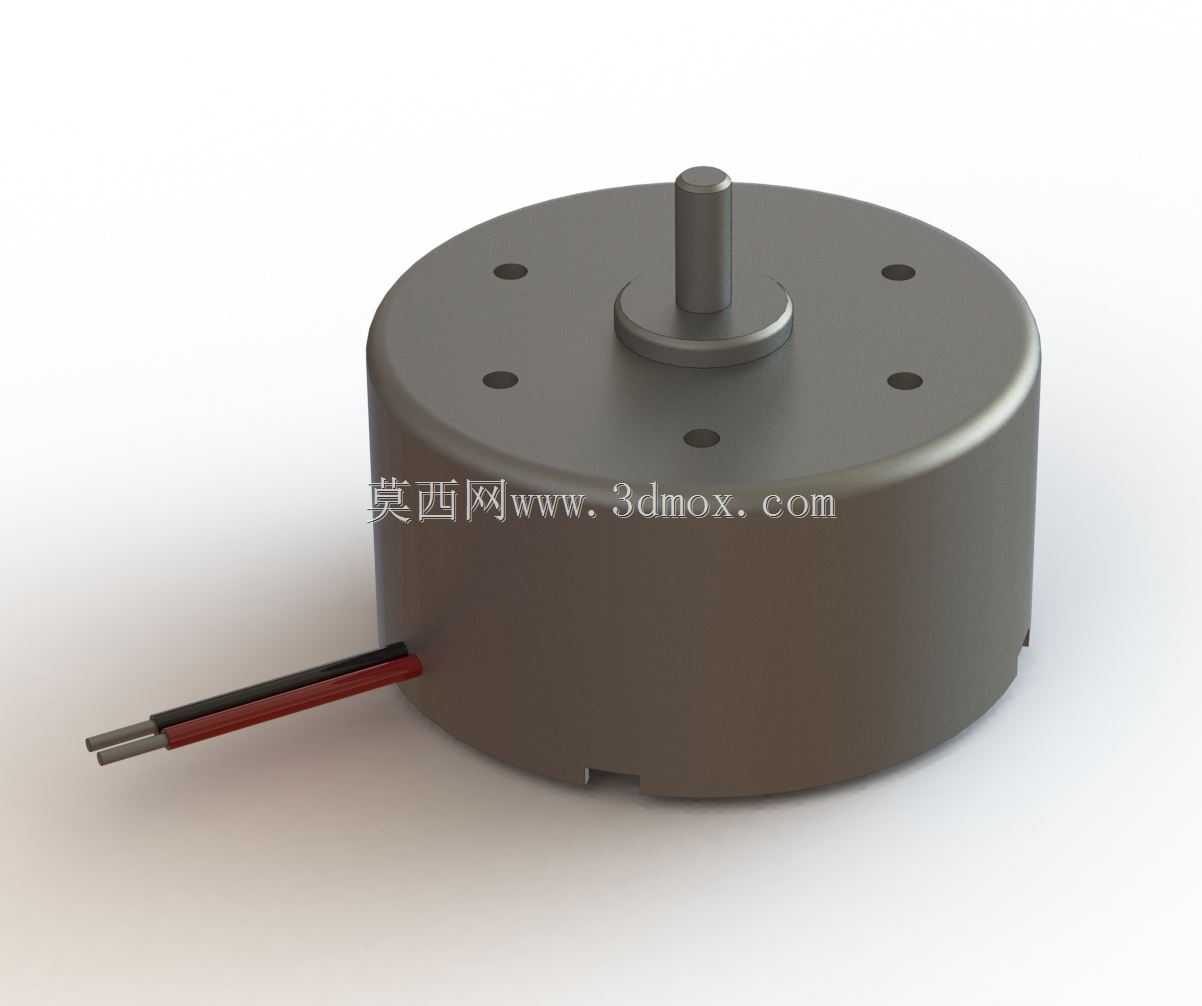

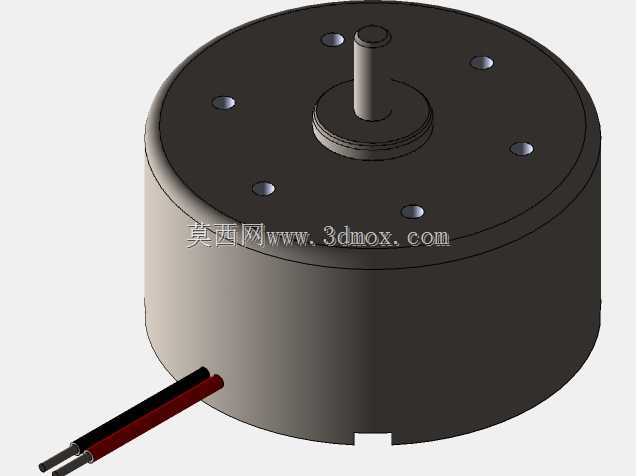

　　这款微型直流驱动电机，是小型低电压驱动场景里极为常用的动力输出元件，日常接触到的很多便携小型设备内部都能找到同规格产品的身影，比如桌面小型加湿器的雾化模块驱动、手持迷你风扇的动力源、电动玩具的行走驱动结构、智能门锁的锁舌伸缩执行端，甚至部分小型光驱的托盘进出驱动、台式电脑机箱散热辅助风道的小风扇动力，都会选用这类参数的电机作为核心动力件。

　　从结构设计逻辑来看，这款电机采用扁圆形的机壳布局，完全是为了适配扁平安装空间做的优化——很多便携设备内部留给动力元件的轴向空间非常有限，常规圆柱状长机身电机无法塞入，这类扁盘式的机壳设计，把定子磁钢、转子绕组都压缩在径向空间内，仅在中心位置伸出输出轴，既保证了足够的绕组绕线空间来满足3V电压下的扭矩输出需求，又把轴向安装高度控制到了极低的水平，整机重量仅22g，不会给便携类设备增加过多的负载重量，完全符合消费类电子产品轻量化的设计要求。

　　输出轴的设计采用了标准的光轴输出结构，没有额外做键槽或者扁位，这是因为这类小功率电机的输出扭矩本身不大，配套的负载件比如塑料风叶、小型塑胶齿轮，直接通过过盈配合压装在轴上就可以传递足够的扭矩，不需要额外的防松结构，既简化了轴的加工工序，降低了零件生产成本，也方便终端装配时快速压装配套零件，提升产线装配效率。轴伸长度也做了精准控制，不会因为轴伸过长导致装配后和设备内部其他结构产生干涉，也不会因为轴伸过短导致配套零件无法固定到位。

　　机壳侧面引出的红黑两根供电引线，直接对应直流电源的正负极，接线逻辑非常简单，不需要额外的驱动板就可以直接通过低压直流电源供电运转，调换正负极接线就可以直接改变电机的旋转方向，对于很多不需要精准调速、只需要简单正反转或者单向旋转的场景来说，这种接线方式可以大幅简化外围电路的设计难度，不需要额外增加换向电路或者驱动芯片，直接通过机械开关或者简单的MOS管通断就可以控制电机的启停。机壳上均匀分布的几个小孔，是电机组装时的定位固定孔，同时也兼顾了运转时的内部散热作用，电机长时间运转时绕组产生的热量可以通过这些小孔快速散出，避免内部温度过高导致磁钢退磁、绕组绝缘层老化，延长电机的连续运转寿命。

　　在安装边界上，这款电机的圆柱形机壳外径属于标准的300系微型电机尺寸，安装时既可以通过机壳侧面的卡扣结构卡在设备预设的塑胶卡槽内，也可以通过定制的金属固定片套在机壳外部，再用螺丝锁在设备的壳体上，固定方式非常灵活，不需要在机壳上额外加工复杂的安装位，适配不同设备的安装结构设计。机壳底部的几个小凸点，是装配时的定位卡点，可以让电机卡在安装槽内时不会发生周向转动，避免电机运转时因为反作用力导致自身移位，扯断供电引线。

　　从实际选型的角度来看，这类电机的空载转速、堵转扭矩都属于小功率微电机的常规参数区间，适合负载扭矩不大、连续运转时间中等的应用场景，设计选型时不需要额外做复杂的扭矩校核，只需要确认安装空间尺寸、供电电压匹配，就可以直接选用，对于结构工程师来说，可以大幅缩短小型设备动力部分的设计周期，不需要从零开始设计电机结构，直接选用成熟的标准件即可。建模的时候要注意，机壳的拔模角度、引线出口的位置、输出轴的同轴度公差都要和实际零件保持一致，否则装配的时候会出现固定卡扣卡不紧、输出轴和配套零件不同心导致运转抖动、引线被壳体挤压破损等问题，尤其是输出轴和机壳端盖的配合间隙，要预留足够的公差，避免建模时尺寸链计算错误，导致实际生产时轴和端盖发生摩擦，增加电机运转的阻力，降低输出效率，甚至出现卡死无法运转的情况。
