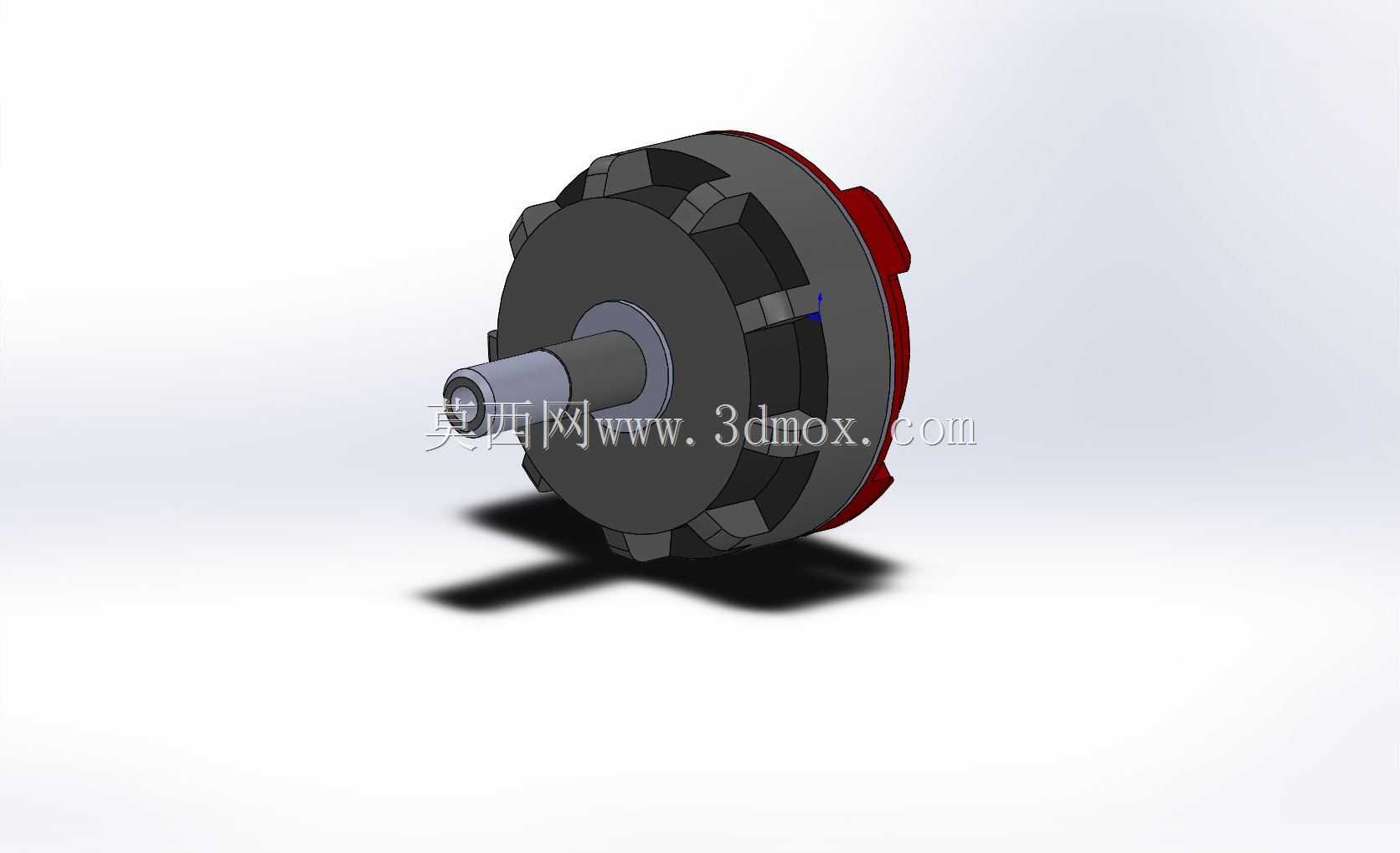

EMax RS2205航模动力无刷电机结构设计

　　在航模动力系统的选型与结构设计环节，2205规格无刷电机是穿越机、小型固定翼航模领域应用占比极高的动力输出部件，这类电机的三维结构建模精度，直接影响后续机架适配、动力匹配仿真、桨叶安装调试的全流程效率。从实际工程应用场景来看，该规格电机主要适配250级以下穿越机、1米翼展以内的小型电动固定翼航模，也可作为小型云台转动、微型自动化执行机构的动力源，其输出特性需要兼顾高转速响应与轻量化自重，才能满足航模飞行过程中快速油门响应、机动动作切换的实际需求。

　　从产品功能特性来看，这款外转子结构的无刷电机，采用定子绕组内置、转子磁钢随外壳同步转动的结构形式，相比同规格内转子电机，能够在更小的自重下输出更大扭矩，直接驱动螺旋桨无需额外减速机构，减少动力传动环节的能量损耗。电机输出轴采用标准直径的钢制轴件，轴伸长度匹配常用航模桨叶的安装孔位深度，轴端预留的卡簧槽可以配合卡簧实现桨叶的轴向限位，避免高速转动过程中桨叶脱出。转子外壳采用高强度工程塑料与金属嵌件结合的结构，外侧的散热槽结构可以在高速转动时带动空气流动，带走绕组工作产生的热量，避免长时间大油门工况下绕组过热退磁。定子部分的硅钢片叠压结构严格控制叠厚尺寸，保证磁路导通效率的同时，将电机整体自重控制在航模动力系统允许的范围内，适配多旋翼航模对动力部件自重的严苛要求。

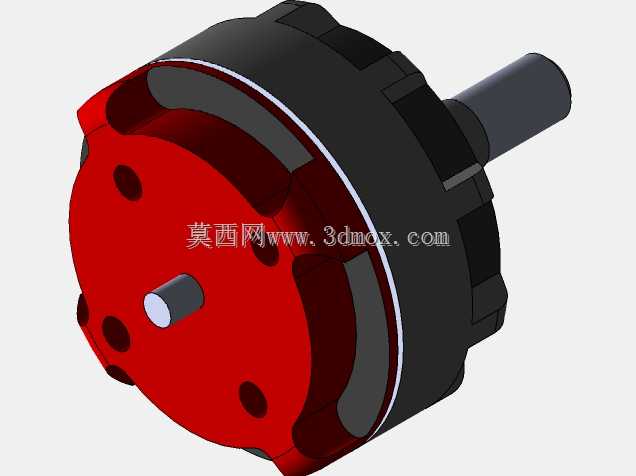

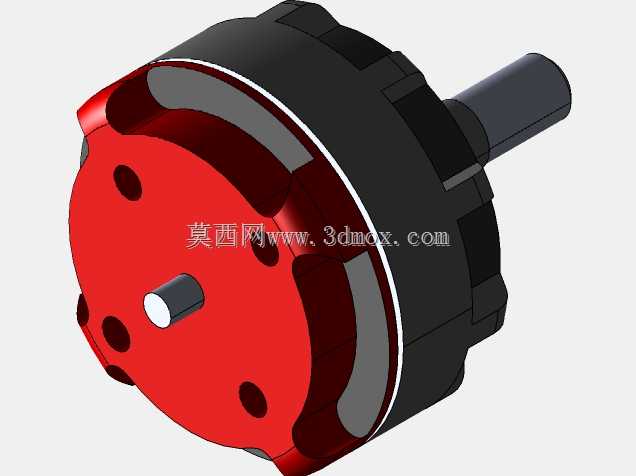

　　在设计思路层面，这款电机的结构建模完全围绕航模装机的实际适配需求展开，首先确定的是电机的安装孔位基准，底部的四个安装孔采用十字交叉布局，孔位间距匹配主流2205规格电机的通用安装尺寸，能够直接适配市面上绝大多数标准航模机架的电机安装座，不需要额外设计转接件。电机的出线位置设置在底座侧面，出线方向与机架机臂的走线槽方向匹配，方便装机时电源线的梳理与固定，避免飞行过程中线材被螺旋桨打到。转子外壳与定子底座之间的配合间隙经过严格校核，既保证转子转动时不会与定子发生剐蹭，又能控制间隙大小避免异物进入电机内部，影响轴承转动顺滑度。轴承采用双轴承支撑结构，分别布置在定子底座的上下两端，为输出轴提供足够的径向支撑力，抵消螺旋桨高速转动时产生的径向振动，延长电机的使用寿命。

　　从外形尺寸与安装边界来看，这款电机的定子外径为22mm，定子叠厚为5mm，对应2205的规格命名，电机整体总高度控制在适配小型航模的范围内，不会因为电机高度过高导致机臂重心外移，影响飞行稳定性。安装孔的孔径适配常用的M3安装螺丝，安装面的平面度控制在合理公差范围内，保证装机后电机底座与机架安装面完全贴合，避免安装应力导致电机轴承偏心，转动时产生异常振动。输出轴的同轴度公差严格控制，保证螺旋桨安装后转动时的动平衡符合要求，减少飞行过程中的整机振动，提升飞控系统的传感器采样精度。电机的转子外圆尺寸经过校核，转动时不会与机架机臂、桨叶保护罩等周边部件发生干涉，给装机调试预留足够的安全边界。在实际建模过程中，所有配合面的公差都按照航模动力部件的通用公差标准设定，既保证零部件加工时的工艺可行性，又能满足装配后的转动顺滑度要求，不会出现过紧卡滞或者过松旷量过大的问题。
