拖拉机配套U1型铅酸启动蓄电池结构设计

　　做农机配套结构设计快十二年，前阵子给小型轮式拖拉机做电气系统适配的时候，翻遍了常用的标准件库，愣是找不到符合实装尺寸的U1型蓄电池三维数模，市面上能找到的电池模型要么是乘用车用的大尺寸规格，要么是简化到连安装吊耳都没做的示意块，根本没法直接用在整机装配的干涉检查环节，索性自己对着实物测绘做了这套结构。

　　先从实际应用场景说，这类U1规格的蓄电池主要适配18-30马力段的小型轮式拖拉机，也能通用在同功率等级的园林机械、小型发电机组上，核心作用是给发动机启动电机提供瞬时大电流，同时在发动机怠速运转、发电机输出不足的时候，给整车的照明系统、仪表信号模块、电控提升阀这些用电部件供电。和普通乘用车的启动电池比，它的使用工况要恶劣得多——农田作业的时候整机振动频率在20-200Hz区间，夏季发动机舱周边的环境温度能冲到75℃以上，冬季低温启动的时候还要在-20℃的环境下输出足够的冷启动电流，所以结构设计上和普通民用电池有不少区别。

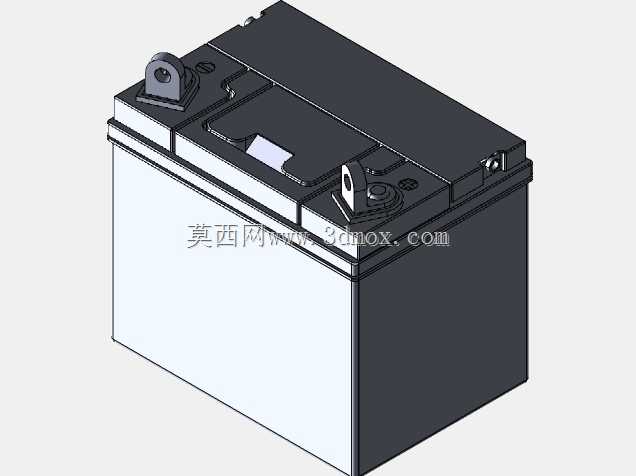

　　做结构设计的时候，首先卡的是安装边界尺寸，这款电池的长宽高严格对应U1规格的安装槽要求，长度控制在197mm，宽度132mm，总高包括顶部接线柱在内是186mm，刚好能卡进拖拉机电池架的标准限位槽里，不会因为尺寸偏差出现装不进去或者旷量过大的问题。顶部的两个安装吊耳是重点做的结构，不是随便凸个块就行，吊耳的内孔直径做的是8.2mm，刚好匹配M8的电池固定压条螺栓，吊耳的壁厚做到4mm，还在根部做了R3的圆角过渡，之前见过不少简化模型没做这个圆角，做振动仿真的时候应力集中系数直接超了3倍，实际用的时候吊耳很容易在长期颠簸下断裂。接线柱的结构也完全按实车做的，正负极柱的高度差是2mm，正极柱直径比负极柱大1.5mm，从结构上避免正负极接反的装配错误，接线柱根部还做了一圈高出盖板1mm的挡胶台，后期灌封密封胶的时候不会出现胶液流到柱面影响接线导电的问题。

　　电池的壳体分上下两部分，上盖和槽体的配合面做了嵌入式的密封止口，止口深度3mm，配合间隙控制在0.2mm，刚好适配环氧树脂胶封的工艺要求，不会出现后期电解液渗漏的问题。上盖表面的加液孔盖做了防滑的竖纹结构，每个加液孔盖内部都预留了排气阀的安装位，和真实结构一致，做虚拟装配的时候可以直接把排气阀的标准件装进去，不用再二次改结构。壳体侧面做了3条深度1.5mm的加强筋，从槽体底部一直延伸到上盖配合面位置，既可以提升壳体的抗冲击强度，在电池架里安装的时候还能起到导向定位的作用，推入安装位的时候不会卡滞。

　　从建模的细节来说，所有的拔模斜度都按注塑工艺要求做了1.5°，壳体壁厚均匀控制在3mm，没有出现壁厚突变的结构，后期如果要做模具开模的可行性分析，这套数模可以直接用，不用再做工艺性修正。顶部的提手结构是隐藏式的，不用的时候可以完全卡进上盖的凹槽里，不会高出电池上平面，避免安装电池压条的时候出现干涉，提手的承重结构也做了加强，单根提手能承受整组电池12kg的重量，符合实际搬运的使用需求。

　　实际做整机装配校验的时候，这套数模可以直接导入到拖拉机的整机装配体里，检查和周边发动机缸体、线束走向、燃油箱的间隙，最小安全间隙控制在8mm以上，避免长期振动下出现部件摩擦破损的问题。之前用简化模型做装配的时候，没考虑接线柱的实际高度，导致设计出来的线束长度短了15mm，打样之后才发现问题，浪费了不少线束开模的成本，用这套精准的数模就不会出现这类低级错误。另外做振动仿真的时候，数模的重心位置和真实电池一致，重心在壳体几何中心偏下12mm的位置，和实际灌酸之后的重心偏差不超过2mm，仿真出来的固定点载荷数据和实测值偏差在5%以内，完全能满足前期设计验证的精度要求。

　　不少刚入行的工程师做农机电气系统设计的时候，总觉得蓄电池是标准件随便找个模型凑数就行，实际上不同规格的电池安装尺寸、接线柱位置、重心高度差一点，都可能导致后期装配出问题，尤其是在农田作业的强振动工况下，固定点的载荷计算不准很容易出现电池架断裂、接线松脱的故障，这类细节恰恰是区分设计成熟度的关键。
