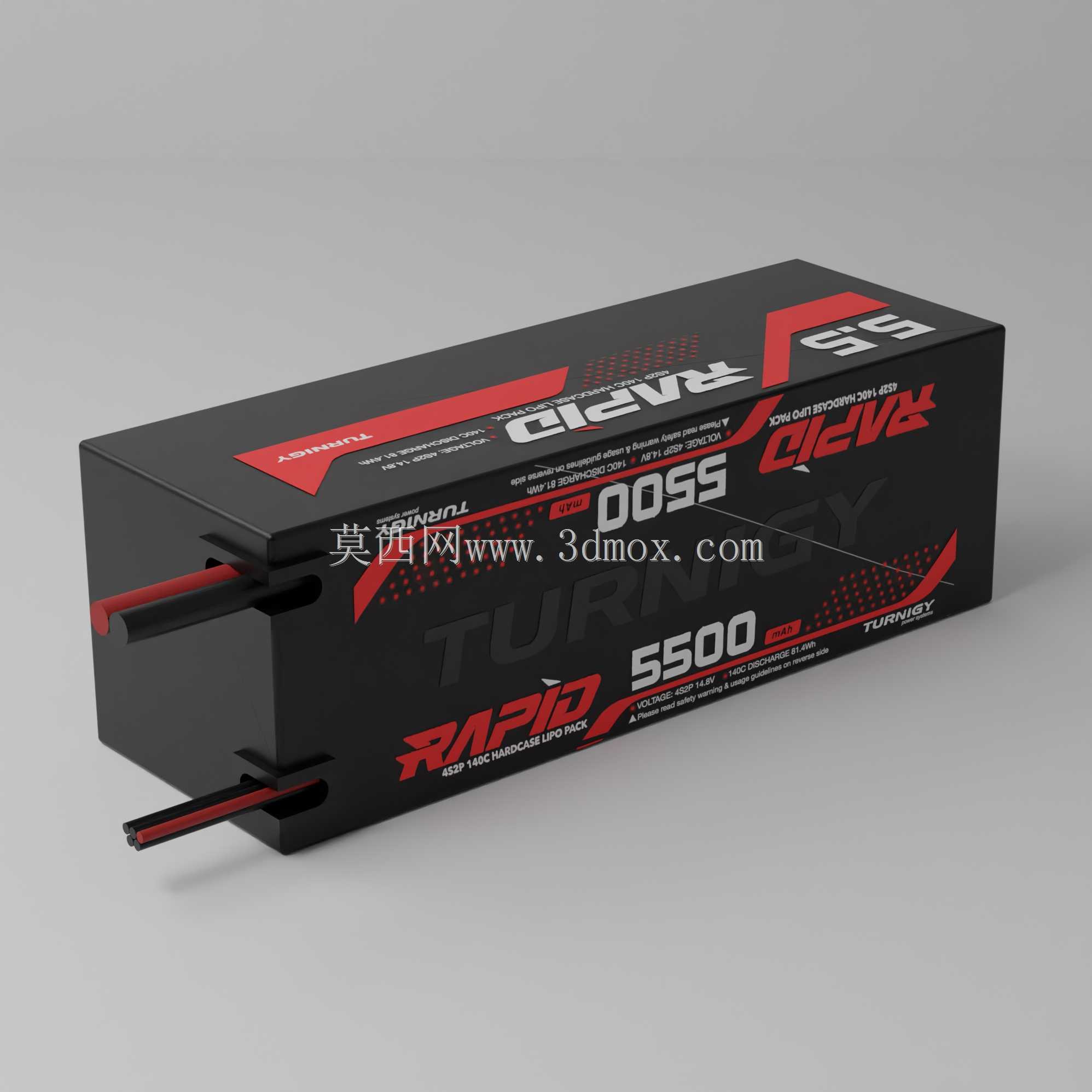

高倍率硬壳锂动力电池组带XT90接口结构

　　该款硬壳锂动力电池组主要面向大电流放电的动力类应用场景，常见于1/10及以上比例的遥控模型车、大载重多旋翼无人机、高功率航模固定翼等需要瞬时大电流输出的动力设备，也可适配小型电动滑板、便携高功率电动工具等对放电倍率、供电稳定性有严苛要求的便携动力场景。从实际使用需求出发，这类高倍率电池的核心设计目标是在持续大电流输出工况下保持电压稳定，同时控制电芯温升，避免因过流、过热引发的性能衰减或安全隐患，硬壳封装的结构形式正是为了应对动力设备使用过程中的碰撞、挤压、振动等复杂受力工况，相比软包锂电池能提供更可靠的结构防护，减少电芯受外力损伤的概率。

　　结构设计上，电池组采用4S2P的串并组合方式，即4节电芯串联提升标称电压，2节电芯并联扩充容量与持续放电能力，整体封装在高强度工程塑料硬壳内部，壳体表面做了防滑纹理与标识区域印刷，清晰标注正负极方向、放电倍率、容量参数等关键信息，避免使用过程中出现接反、参数误判的问题。输出端采用XT90连接器，该接口为大电流动力场景专用接插件，接触电阻低、插拔寿命长，可承载百安培级的持续电流，接口处做了防呆设计，正负极插针尺寸差异明显，能从结构上杜绝反插风险，出线位置做了应力释放结构，避免设备振动过程中线缆根部反复弯折导致的内部断线、短路问题。

　　从安装边界来看，电池整体为规整长方体结构，壳体边角做了小圆弧过渡，无突出的不规则结构，可适配绝大多数模型车电池仓、航模电池挂载位的安装尺寸要求，硬壳表面平整，可直接通过魔术贴、绑带进行固定，无需额外设计定制固定支架。壳体的壁厚经过针对性优化，在保证抗冲击、抗挤压强度的前提下尽可能控制整体重量，避免不必要的重量增加影响动力设备的续航与操控灵活性。内部电芯排布采用对称布局，2并电芯的连接铜片做了加宽加厚处理，降低大电流通过时的连接内阻，减少发热点，电芯与壳体之间填充有缓冲减震泡棉，可吸收设备运行过程中的振动冲击，同时避免电芯与硬壳内壁直接摩擦导致的绝缘层破损。

　　在功能特性层面，该电池组140C的瞬时放电能力可支撑动力设备起步、急加速、大负载机动时的峰值电流需求，不会因瞬时电流过大出现电压骤降导致的设备动力中断、失控等问题，5500mAh的容量配置可平衡续航时长与电池自重，避免容量过大导致的重量冗余影响设备动态性能。电池的平衡充接口独立布置在壳体侧端，与动力输出接口保持安全间距，充电时可直接通过平衡充接口对每一串电芯进行单独电压校准，保证各串电芯电压一致性，延长电池组整体循环使用寿命。硬壳的密封结构可阻挡日常使用中的灰尘、少量溅水进入电池内部，适配户外复杂使用环境，壳体表面的标识采用耐摩擦油墨印刷，长期使用、反复插拔安装过程中不会轻易磨掉关键参数标识。

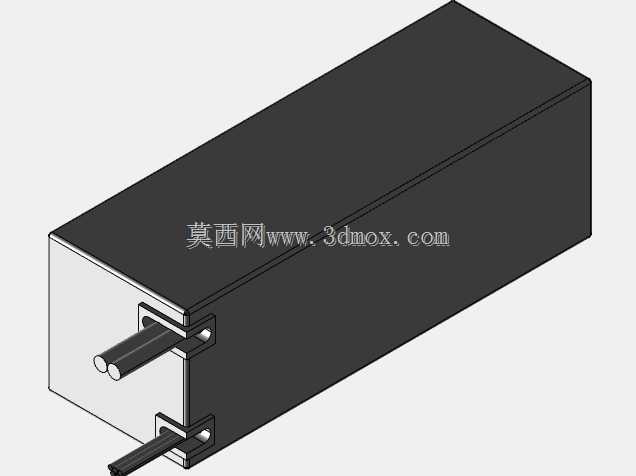

　　从三维建模的角度来看，该模型完整还原了电池的外部结构细节，包括壳体的分模线、接口的精确尺寸、表面标识的位置、出线的弯折角度等，可直接用于动力设备的整体装配干涉检查，在设计模型车电池仓、航模电池挂载位时，可直接导入该模型进行安装空间校核，确认固定绑带的位置、走线空间是否充足，避免实际加工组装时出现尺寸不匹配、安装干涉的问题。模型的接口尺寸完全按照XT90接插件的实际尺寸建模，可直接用于配套供电接口的安装座设计，保证接插件装配的配合精度，减少后期试装调整的工作量。
