CKCS锂电池充电模块结构设计

　　在小型便携电子设备、嵌入式开发板、手持检测仪器的供电系统搭建场景中，锂电池充电模块是衔接外部供电与锂电储能单元的核心部件，这款CKCS充电模块的三维结构设计，完全围绕小功率锂电充电的实际工况展开，没有冗余的结构设计，所有特征都服务于功能实现与安装适配。从实际使用场景来看，这类模块常被集成在小型手持测温仪、便携环境检测终端、DIY桌面电子摆件、低功耗物联网传感节点的内部，用来给单节锂离子电池提供稳定的充电管理，替代传统的分立元件充电电路，减少工程师的电路调试与结构适配工作量。

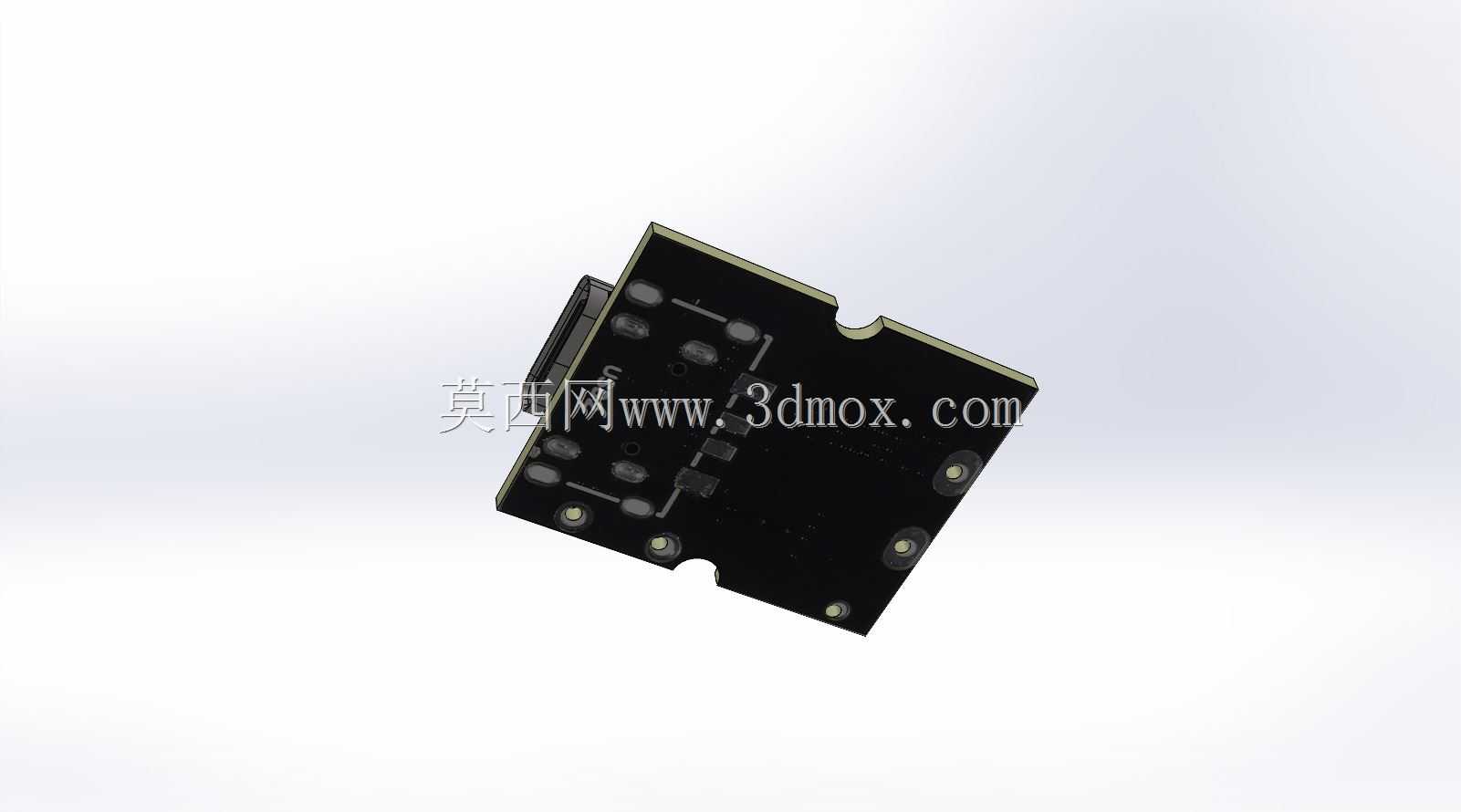

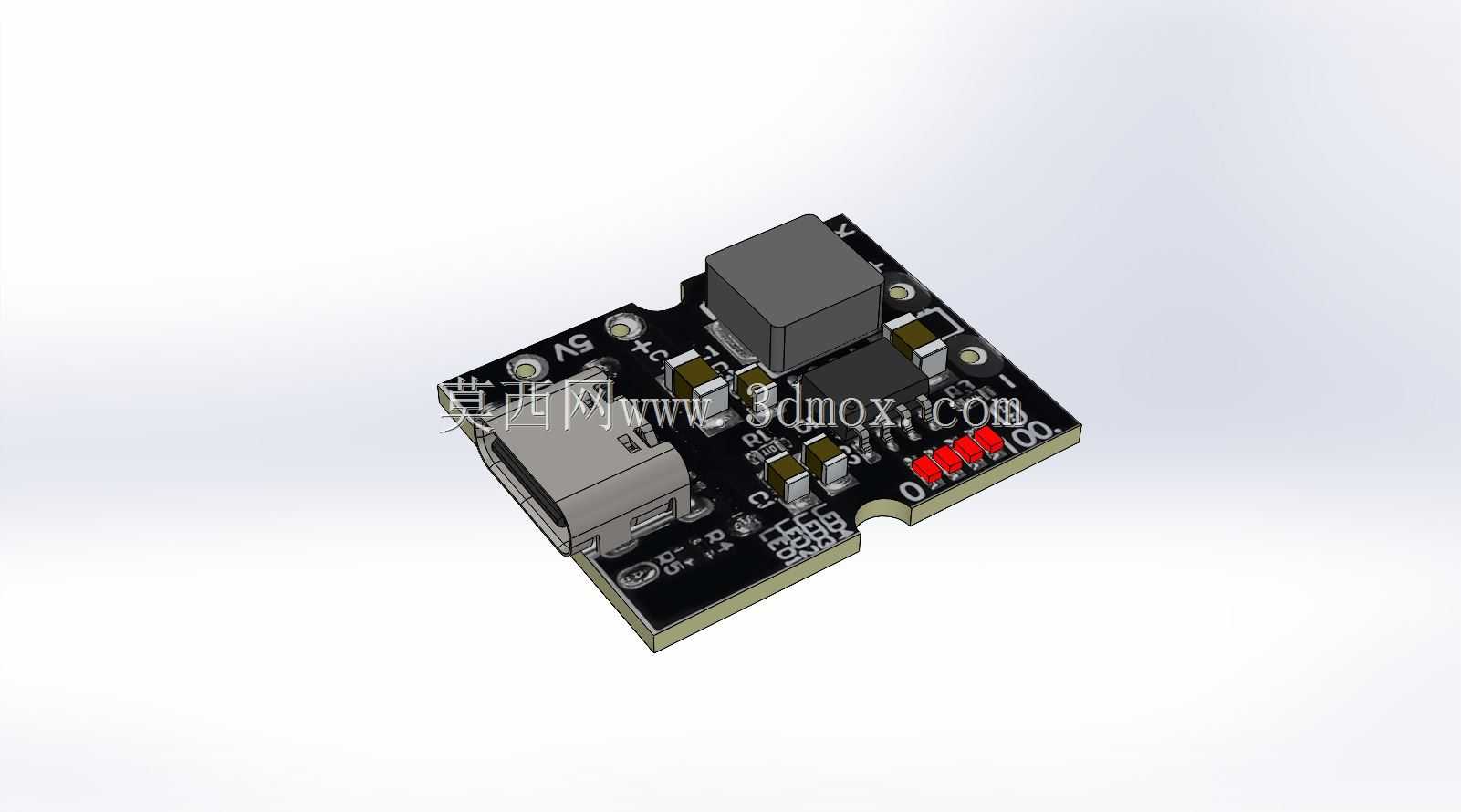

　　模块的PCB采用异形切角设计，并非常规的规整矩形，右下角的缺口是为了适配安装腔体内部的凸台限位结构，避免装配时与壳体内部的加强筋产生干涉，这一设计细节是在多轮样机装配验证后调整的，最初的矩形板在装入特定规格的手持设备壳体内时，会顶住壳体角落的注塑浇口残留凸起，导致PCB无法完全卡入安装槽，切角处理后既避开了干涉区域，也没有影响板上元器件的布局空间。板载的Type-C输入接口采用沉板贴片封装，接口端面与PCB边缘齐平，装配后接口刚好露出壳体的充电开口位置，不会出现接口内凹导致充电插头无法完全插入的问题，接口周围预留了0.8mm的壳体壁厚间隙，避免注塑件的尺寸公差导致接口被壳体边缘挤压损坏。

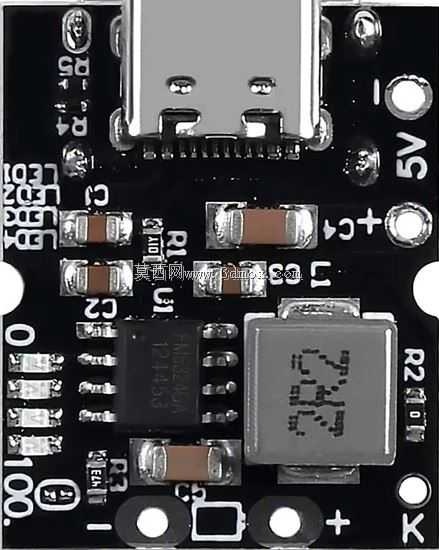

　　核心的功率电感布置在PCB中部靠上的位置，电感高度是整个模块的最高元器件，设计时将电感放置在这个位置，一方面是远离Type-C接口的插拔受力区域，避免用户插拔充电线时的外力传导到电感引脚导致虚焊，另一方面电感下方的PCB区域做了铺铜开窗处理，辅助电感工作时的散热，避免长时间大电流充电时电感温升过高影响周边元件的稳定性。充电管理芯片布置在电感与输出焊盘之间，芯片下方的PCB走了大电流覆铜路径，减少充电回路的走线阻抗，降低充电过程中的线路压降，芯片周边的陶瓷电容都采用短引脚贴片封装，紧贴芯片引脚布置，最大限度减少滤波回路的寄生参数，保证充电电压的稳定性。

　　板载的红色LED指示灯布置在PCB靠近边缘的位置，对应壳体上的指示灯透光孔位置，指示灯高度刚好匹配透光孔的深度，装配后灯光不会出现散光或者漏光的问题，用户可以直观通过灯光判断充电状态：充电中红灯常亮，充满后红灯熄灭，这一布局不需要额外加导光柱，减少了装配物料清单的零件数量，也降低了整体结构的装配复杂度。输出端的焊盘采用大尺寸露铜设计，方便工程师根据实际需求焊接不同规格的输出导线，或者直接插接对应的电池连接器，焊盘间距预留了2.54mm的标准间距，也可以直接插在标准面包板上做原型验证，适配开发阶段的快速调试需求。

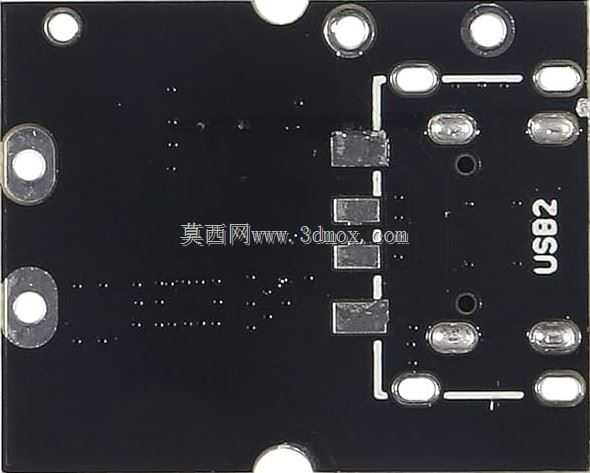

　　从安装边界来看，模块整体厚度控制在6.2mm以内，除功率电感外其余元器件高度均不超过3mm，安装时只需要在壳体内预留7mm的高度空间即可完全容纳，PCB上预留了两个直径2.2mm的安装孔，孔位间距为28mm，可以用M2螺丝直接固定在壳体的安装柱上，也可以用双面背胶直接粘贴在壳体内壁，适配不同的装配工艺需求。模块的输入耐压范围覆盖常规的5VUSB供电，充电电流通过板上的电阻配置为1A，适配单节3.7V锂离子电池的充电需求，充电过程包含预充、恒流、恒压三个阶段，充满后自动截止，不需要额外的外部控制电路，结构设计上所有元器件都布置在PCB的同一面，另一面完全平整，既可以采用波峰焊批量生产，也适合手工焊接打样，降低了生产加工的难度。

　　在结构可靠性设计上，Type-C接口的固定引脚额外增加了焊盘尺寸，并且在接口两侧增加了固定焊盘，提升接口的插拔受力强度，经过测试可以承受至少1000次的插拔循环而不会出现引脚开焊的问题。功率电感采用带屏蔽罩的封装，避免充电过程中的电感磁场干扰周边的敏感电路，比如设备上的蓝牙天线、传感检测单元等，屏蔽罩直接焊接在PCB的接地覆铜上，既起到磁屏蔽作用，也可以辅助电感散热。板上的所有贴片电阻电容都采用0805封装尺寸，相比更小的0603封装，手工焊接的容错率更高，也不容易在生产过程中出现立碑、虚焊的问题，适合小批量生产与DIY爱好者自行焊接维修。
