嵌入式配电用电气控制防护外壳结构

　　这款嵌入式电气防护外壳，主要面向低压配电盘的就地控制单元配套场景，在车间动力配电、楼宇楼层配电、小型设备就地供电回路中都能见到这类结构的实际应用，核心作用是为内部的接线端子、小型控制继电器、回路保护元件提供封闭的安装空间，同时避免运维过程中误触带电部件，也能阻挡日常环境中的粉尘、飞溅水滴侵入内部电气元件。从结构设计逻辑来看，外壳采用了暗装嵌入的安装形式，外框预留了与墙面、柜体安装面贴合的翻边结构，安装时只需在预装位置开出对应尺寸的嵌装孔，将壳体推入后依靠外翻边卡在安装面外侧，再通过侧边的固定件锁紧即可完成固定，不需要额外做明装的支架固定，能让安装完成后的外露面与安装墙面/柜面保持齐平，大幅提升配电区域的整洁度，也避免明装壳体突出带来的磕碰风险。

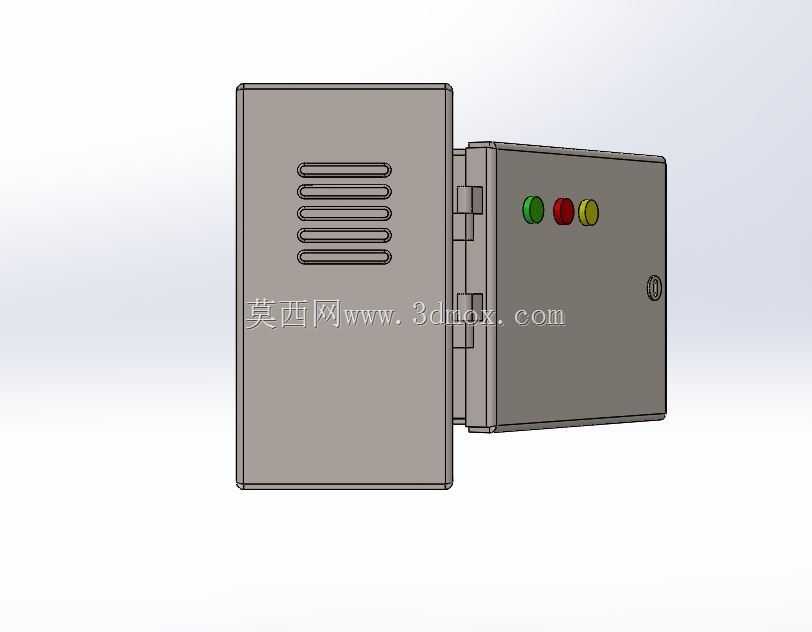

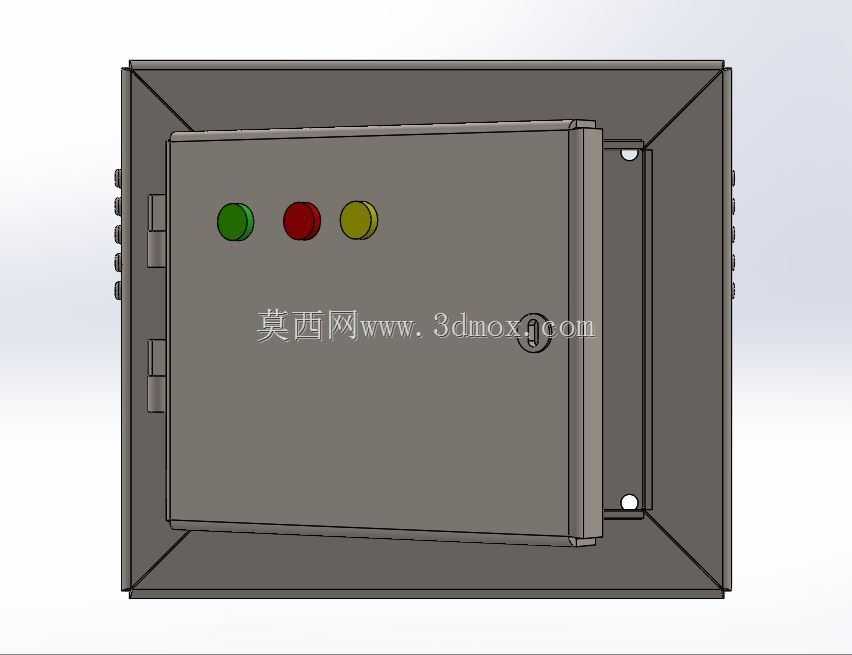

　　壳体的门板部分采用单开门侧铰结构，铰链设置在门板侧边，日常运维时可以直接开门操作内部元件，门板上预留了锁具安装位，关闭后可以通过锁具锁定，避免非运维人员随意开启引发安全事故；门板正面预留了三个指示灯的安装孔位，分别对应绿、红、黄三种常用指示色，可直接对应回路的电源指示、运行指示、故障指示功能，不需要后期在门板上额外开孔加工，减少现场施工的工作量。壳体内部预留了统一的元件安装底板空间，底板可以根据实际装配需求固定导轨、端子排或者小型断路器，安装孔位按照常规低压电气元件的安装间距做了预留，不需要二次打孔就能完成常规元件的固定；壳体的侧边预留了进出线的敲落孔结构，施工时可以根据线缆的走向、数量选择对应位置敲落孔穿线，配合护线套就能保护线缆外皮不被金属切口划伤。

　　从安装边界尺寸来看，嵌装部分的深度适配常规墙面暗埋的布线空间，不会因为壳体过深导致无法嵌入安装，外框的尺寸覆盖了嵌装孔的边缘缝隙，不需要额外做装饰压边处理；门板闭合后与外框的贴合面做了折边处理，能一定程度上阻挡粉尘从缝隙进入壳体内部，满足普通室内配电场景的防护要求。在实际选型应用中，这类外壳多用于终端配电回路的就地状态显示与操作，比如生产流水线的工位配电控制、公共区域的照明回路控制、小型设备的电源接入控制等场景，相比明装配电箱，嵌入式的结构更适合对空间整洁度要求较高的安装区域，同时预制的指示灯孔、锁位、进出线敲落孔能大幅减少现场加工的工作量，提升装配施工的效率。

　　设计过程中也充分考虑了日常运维的便利性，门板开启角度可以满足内部元件接线、检修的操作空间需求，不需要完全拆下门板就能完成常规的元件更换、接线紧固工作；壳体的板材折边都做了卷边处理，避免加工、安装过程中锋利的切口划伤施工人员，所有的结构折边都兼顾了结构强度与安装安全性，不会因为长期使用出现门板变形、外框翘曲的问题，能在室内常规环境下长期稳定为内部电气元件提供防护。
