带铰链门通风口金属板箱结构设计

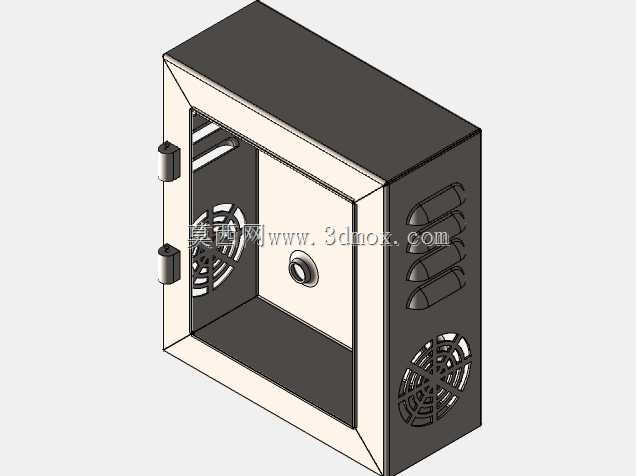

　　在工业配电、小型设备电控集成场景中，这类带铰链门与通风结构的金属板箱是承载低压电气元件、实现局部电路防护的核心载体，日常多应用于车间工位旁的小型动力配电、单机设备的电控单元集成、户外临时作业点的电路转接防护等场景，区别于大型落地式配电柜，这类小型钣金电箱更贴近末端用电点位，对安装灵活性、操作便捷性、散热适配性的要求更为具体。从结构功能来看，箱体采用一体式折弯拼焊的钣金成型思路，侧板与背板、顶板、底板通过折弯扣边后焊接固定，减少外露拼接缝隙，既提升整体结构刚性，也能避免粉尘、溅水从拼接缝侵入内部，适配车间多尘、偶尔有切削液飞溅的作业环境。

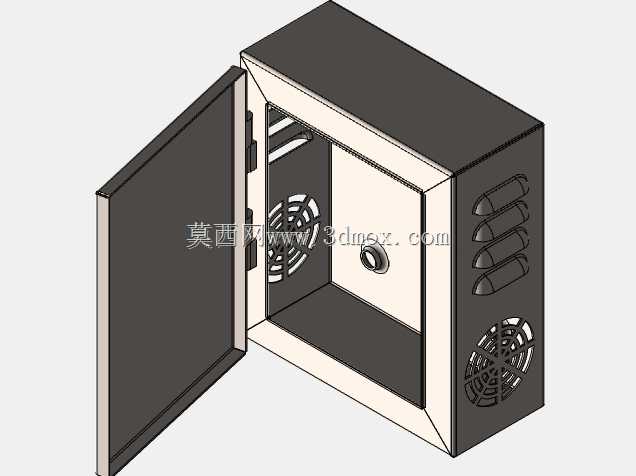

　　铰链门采用内嵌式合页装配，门体与箱体开口的贴合面设计有折弯翻边，关闭后翻边与箱体开口的内沿形成迷宫式密封结构，无需额外加装密封胶条即可满足基础的IP防护需求，同时门体上预装的旋转锁具可实现快速启闭，日常检修时无需额外工具即可打开箱门操作内部元件，锁止后又能避免非专业人员随意触碰内部带电部件。箱体侧面与门板内侧预留的通风口采用冲压成型的格栅加防护网结构，通风口的开孔朝向斜下方，既可以保证内部电气元件工作时产生的热量通过自然对流排出，避免箱内积温过高导致元件老化加速，又能防止上方滴落的液体、坠落的金属碎屑直接落入箱内，通风口内侧加装的金属防护网还能阻挡蚊虫、较大体积的杂物进入箱体，兼顾散热与防护需求。从设计逻辑上看，这类钣金电箱的建模过程优先考虑钣金加工的工艺可行性，所有折弯边的内R角统一匹配常规钣金折弯模具的R值，避免出现过小折弯半径导致板材开裂，或是过大折弯半径导致拼接缝隙超差的问题；箱体上的安装孔位采用标准化孔距设计，背板预留的四个挂装孔适配常规的膨胀螺栓、壁挂支架安装尺寸，内部预留的安装导轨卡槽可直接卡装标准DIN导轨，方便断路器、端子排等标准电气元件的快速装配，无需额外打孔适配。

　　外形尺寸的设定充分考虑末端安装的边界限制，箱体深度控制在常规墙面安装不突出过多的范围，避免在狭窄通道旁安装时磕碰过往人员，宽度与高度则匹配常规小型配电回路的元件排布需求，既不会因为尺寸过小导致内部元件排布拥挤、接线空间不足，也不会因为尺寸过大造成材料浪费、占用过多安装空间。箱体的门板开合角度设计为120度以上，完全打开后不会遮挡箱体内部的接线区域，方便检修人员进行接线、元件更换操作，同时铰链的承重能力经过匹配，长期开合不会出现门体下垂、锁具对位偏移的问题。在细节处理上，箱体所有外露边缘都做了折弯卷边处理，去除尖锐的板材切口，避免安装、检修人员被毛刺划伤，通风口的冲压边缘也做了去毛刺处理，防止后续装配时划伤电线绝缘层。

　　这类钣金电箱的结构设计没有冗余的装饰性结构，所有造型特征都服务于功能需求：侧面的冲压加强筋既提升了薄板箱体的刚性，避免大尺寸薄板焊接后出现变形，也可以作为箱体内部线缆绑扎的固定点位；门体内侧预留的接地螺柱可直接连接门体与箱体的接地导线，避免门体因为铰链接触不良出现带电隐患；底板预留的穿线孔带护线套卡槽，穿入线缆后可加装护线套保护线缆绝缘层，同时也能封堵穿线缝隙减少粉尘进入。从建模的装配逻辑来看，整个箱体的装配层级清晰，钣金零件之间的配合公差预留了钣金加工的常规误差范围，避免因为板材折弯的角度误差导致装配时出现干涉，合页、锁具等标准件都采用通用规格的模型装配，后续实际生产时可直接采购对应规格的标准件直接装配，无需二次加工适配。
