立式开门式钣金配电箱体结构设计

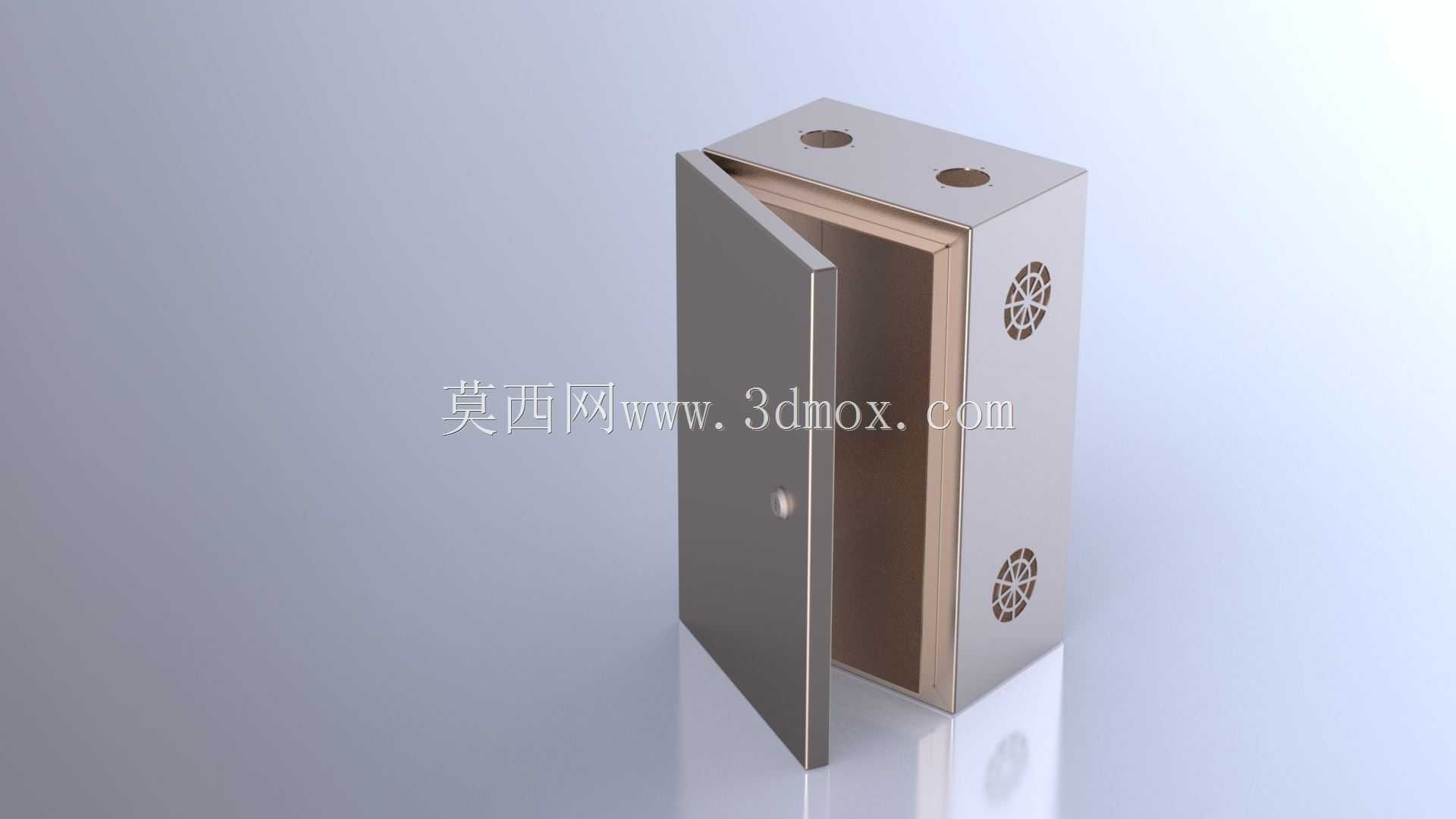

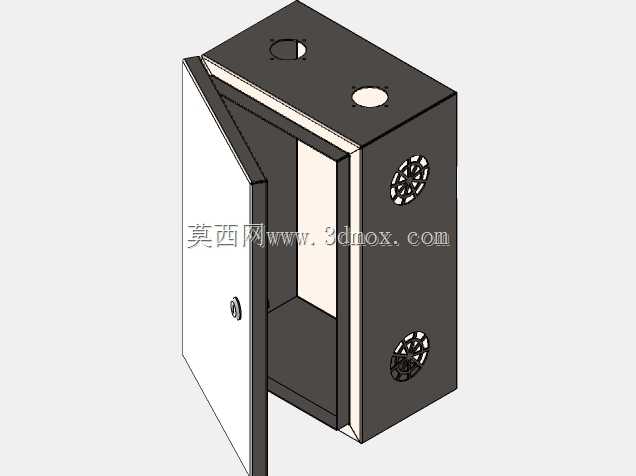

　　这款立式开门结构的配电承载壳体，主要面向车间低压配电支路、小型设备就近供电、工装工位配电接驳等场景使用，日常工况中承担回路分断、元器件承载、布线防护的核心作用，区别于大型固定式进线柜，这类小型配电盘更贴近终端用电点位，可直接固定在工位侧方墙面、设备机架旁的立柱上，为末端用电设备提供分路供电、过载保护、漏电防护的安装载体。从结构设计逻辑来看，整体采用薄钢板折弯拼焊的钣金工艺成型，箱体主体为长方体立式布局，单扇侧开式门板通过侧边暗藏的铰接结构与箱体主体连接，门板内侧预留了元器件安装板的固定位，可根据实际回路需求安装导轨式断路器、漏电保护器、接线端子排等常规低压配电元件，门板上预留的锁止点位可实现关门后的锁闭防护，避免非专业人员误触内部带电部件。

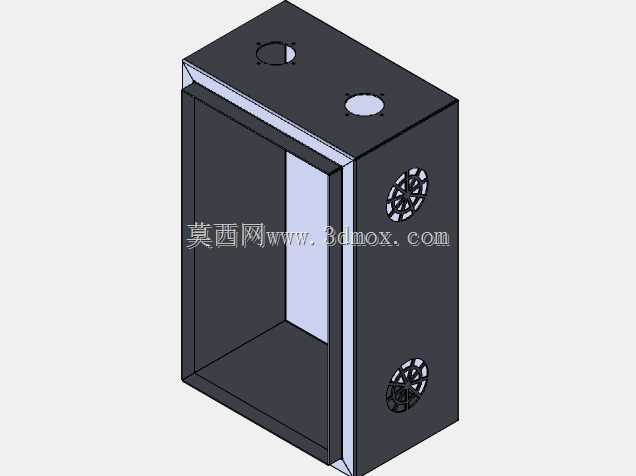

　　箱体侧面开设的阵列式通风孔，是针对内部元器件工作发热设计的自然对流散热通道，孔型采用冲压成型的格栅结构，在保证空气流通的同时，可阻挡大尺寸异物、飞溅的切削液、灰尘直接进入箱体内部，适配车间多尘、有少量切削液飞溅的加工场景防护需求。箱体顶部开设的两个圆形穿线孔，是为主缆进线预留的走线路径，现场安装时可搭配电缆防水接头使用，实现进线处的密封防护，避免线缆外皮与钢板开孔边缘的锐边直接摩擦造成绝缘层破损，同时也能从进线端减少灰尘、液体进入箱体内部的概率。

　　箱体内部的腔体深度经过尺寸校核，既可以容纳常规厚度的导轨式电气元件，也预留了足够的布线空间，方便现场施工时整理主缆进线与分路出线的走线，避免线缆过度挤压造成的绝缘损伤，内部安装板采用可拆式设计，可提前在板上完成所有元器件的预装与接线，再整体推入箱体完成固定，大幅降低现场安装的施工难度。从安装边界来看，箱体背部预留了壁挂式安装的固定孔位，可直接通过膨胀螺栓固定在混凝土墙面，也可通过配套的安装支架固定在设备机架、型材立柱上，安装时需要在箱体周边预留足够的开门操作空间，保证门板可以完全开启，不影响日常的分合闸操作与后期检修维护，同时顶部进线孔需要与上方走线槽的出线位置对齐，减少线缆的弯折角度，保证线缆的弯曲半径符合施工规范要求。

　　在结构强度设计上，箱体的折弯边都做了压筋加强处理，避免薄钢板在运输、安装过程中出现变形，门板与箱体的贴合处做了翻边结构，既可以提升门板闭合后的贴合精度，也能在一定程度上阻挡液体顺着门板缝隙流入箱体内部，适配车间日常清洁时的地面冲水、少量液体飞溅的防护需求。这类配电盘的结构设计没有冗余的复杂结构，所有的结构特征都围绕现场安装便捷性、日常操作安全性、后期维护便利性展开，没有多余的装饰性结构，完全服务于电气配电的实际功能需求，钣金折弯的成型方式也适合小批量定制生产，可根据不同的回路数量需求调整箱体的高度与宽度尺寸，适配不同工位、不同小型设备的配电容量需求。
