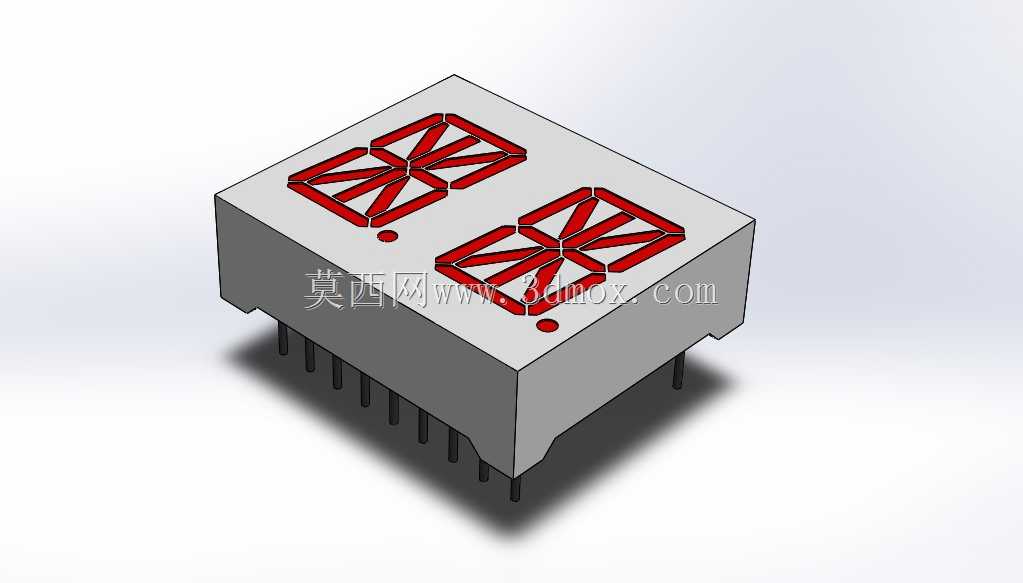

双位七段与十四段组合数码显示器件

　　在工业控制数显面板、小型家电状态指示、仪器仪表数值输出这类场景里，段码显示器件始终是兼顾成本与可读性的主流选择，本次建模的双位组合显示件，同时整合了七段与十四段两种段码结构，能覆盖数字、简单字母与特殊符号的显示需求，适配多类低功耗数显场景的选型参考。从实际使用角度出发，这类直插式段码显示件的安装边界是结构设计阶段必须优先确认的核心参数，器件底部伸出的直插引脚采用标准2.54mm间距排布，对应PCB板上的开孔位置需要严格匹配引脚公差，引脚伸出本体底部的长度控制在3.2mm左右，既能满足波峰焊的吃锡深度要求，也不会因为引脚过长导致焊后剪脚工序额外增加工时。

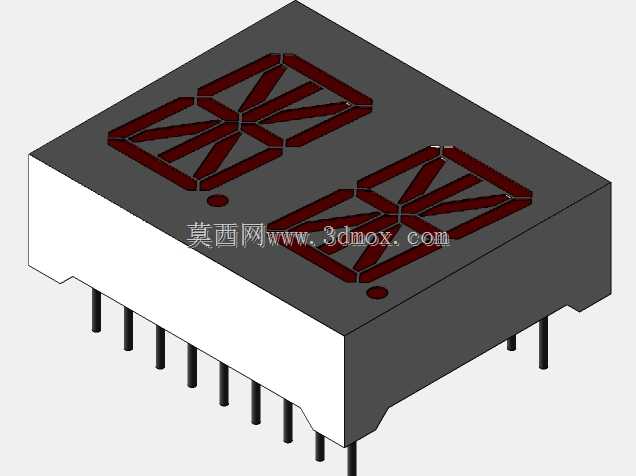

　　器件本体的外壳采用哑光黑色阻燃环氧树脂封装，正面显示区域的段码笔画采用红色透光材质，表面做了漫反射处理，避免强光环境下出现反光导致读数困难的问题，两个显示位的中心间距按照常规两位数码管的通用尺寸设计，能直接兼容现有两位显示面板的开孔尺寸，不需要重新调整面板的安装孔位，降低现有产品迭代改型的结构调整成本。设计建模过程中，首先要还原段码的实际排布逻辑，七段码的笔画段宽、段间距严格遵循通用数码管的可视角度要求，保证在左右30度、上下20度的观察视角下不会出现段码笔画遮挡的问题；十四段码的额外分段则是为了实现字母与特殊符号的显示，每一段的发光区域边界都做了等宽处理，避免显示不同字符时出现笔画粗细不一致的视觉偏差。

　　本体侧面的定位凸台是容易被忽略的结构细节，这个凸台在安装时可以卡入面板开孔的对应定位槽内，防止焊接过程中器件出现转动偏移，同时也能在后续使用过程中避免外力触碰导致器件引脚受力脱焊。从功能特性来看，这类段码显示件属于自发光显示器件，不需要额外的背光组件，驱动电压与常规单片机IO口电平匹配，不需要额外增加电平转换电路，适合用在电池供电的低功耗便携设备里。建模时特意还原了段码下方的反光腔结构，这个结构是在封装内部对应每一段笔画的位置做的斜面反光设计，能将LED芯片发出的光线尽可能反射到正面出光面，提升段码的显示亮度同时降低功耗，这个细节如果在建模时省略，后续做结构仿真或者装配干涉检查时，就无法准确评估内部芯片的排布空间，容易出现封装厚度设计不足导致内部芯片挤压的问题。

　　安装时需要注意，器件本体的顶部显示面需要比面板表面低0.2mm左右，既可以避免面板安装时刮花显示面的透光层，也能减少环境光线在显示面的反射，提升不同光照环境下的读数清晰度。引脚的排布顺序按照通用共阴/共阳数码管的标准引脚定义设置，建模时保留了引脚的轻微拔模斜度，还原实际生产中引脚冲压成型的工艺特征，避免建模时将引脚做成完全等径的圆柱，导致后续做PCB封装设计时出现引脚插装困难的问题。在工业现场的设备面板上，这类显示件通常用来显示设备的运行参数、故障代码、计数数值，十四段码的存在可以让故障代码的显示不再局限于数字，能通过简单的字母组合更直观地传递故障类型，减少操作人员查阅故障代码表的时间。建模过程中对外壳的边角做了R0.3mm的圆角处理，符合实际注塑生产的工艺要求，避免出现尖角导致注塑时应力集中，生产过程中出现外壳开裂的问题。显示面的两个小数点位置分别对应两个显示位的右下角，尺寸与段码笔画宽度保持一致，显示时不会出现小数点过大或过小的视觉不协调问题。
