赛米控SKD300GB125型IGBT功率模块结构

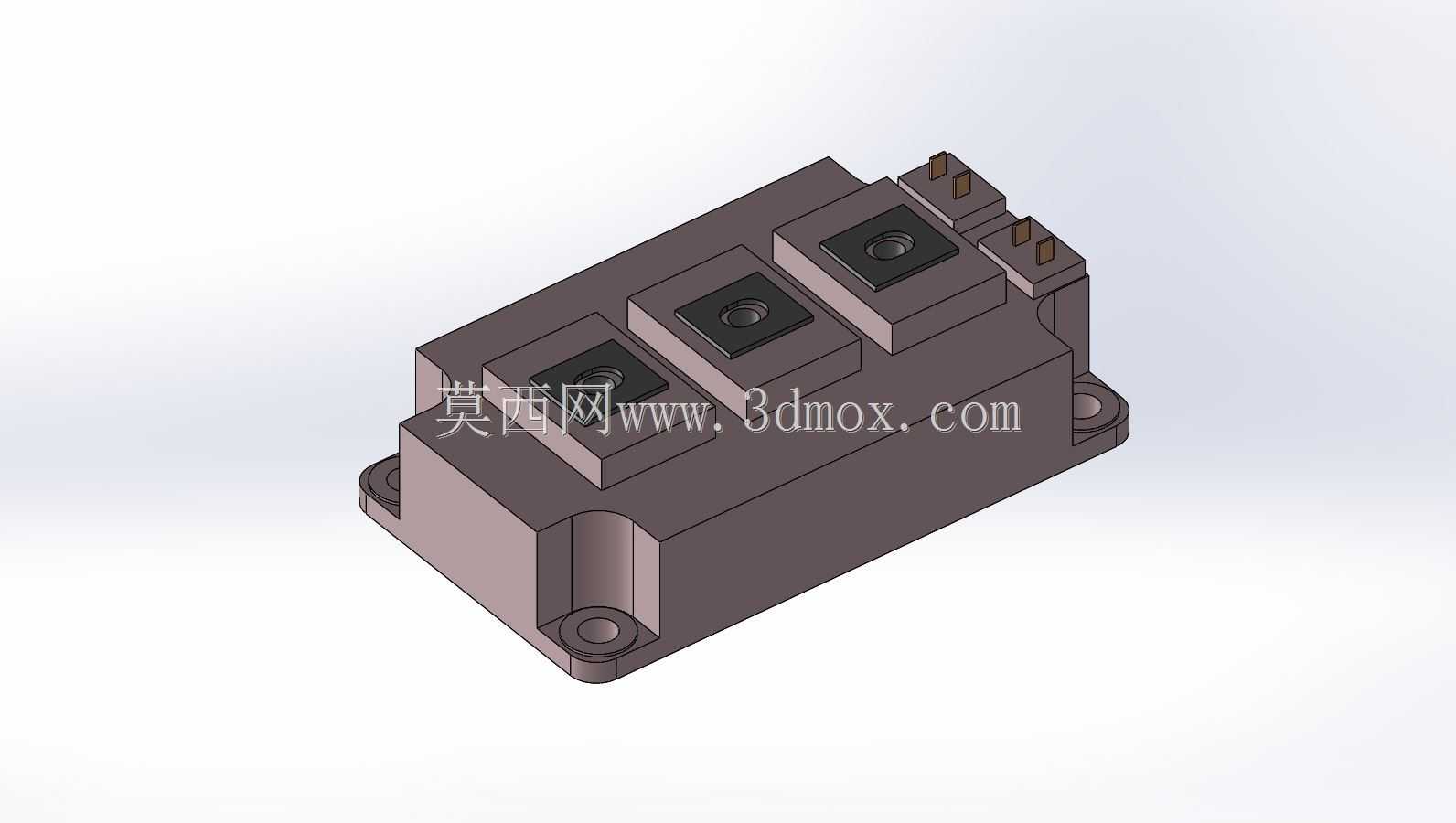

　　在大功率变流设备的结构设计环节，功率器件的三维建模精度直接决定了母排布局、散热系统匹配以及整机绝缘间距的合理性，这款赛米控SKD300GB125 IGBT模块的三维结构，完全还原了量产器件的真实装配特征，能为变流器、逆变电源、大功率变频驱动设备的结构设计提供精准的装配参考。做过中大功率电源设计的工程师都清楚，IGBT模块作为电能变换的核心开关器件，其安装边界、端子位置、外形公差如果出现偏差，后续整机装配阶段会出现母排干涉、绝缘距离不足、散热面贴合不良等一系列连锁问题，严重时甚至会导致器件过压击穿、散热失效炸机，因此这类核心功率器件的三维模型必须完全贴合实物的尺寸特征，不能有随意的简化或者比例失真。

　　从实际应用场景来看，这款300A电流等级、1250V耐压等级的IGBT模块，多用于工业变频调速装置、光伏并网逆变器、大功率开关电源、有源电力滤波装置以及感应加热设备的功率单元中，这类设备普遍对功率回路的杂散电感有严格要求，而模块本身的端子布局、安装孔位直接决定了叠层母排的走向设计，模型中完整还原了模块主功率端子的凸台结构、控制引脚的排布位置以及安装固定孔的沉头特征，设计人员可以直接在装配环境中完成母排的折弯设计、绝缘片的选型匹配以及压接螺栓的长度校核，不需要反复对照二维图纸测量尺寸，能大幅缩短功率单元的开发周期。

　　从产品本身的功能特性来看，这款IGBT模块采用工业标准的绝缘封装结构，模块底部为裸露的金属散热基板，装配时需要在基板与散热器之间涂覆均匀的导热硅脂或者加装绝缘导热垫，通过四个角的安装孔施加规定的压紧力，保证散热面的充分接触，模型中准确还原了基板的平面度特征、安装孔的位置度公差边界，以及模块本体的绝缘外壳轮廓，在进行整机结构设计时，可以直接以此为基准预留足够的电气安全间隙，比如主端子之间的爬电距离、端子对地的绝缘距离，都可以在三维环境中直接测量验证，避免后期做安规认证时出现间距不足需要重新改结构的问题。

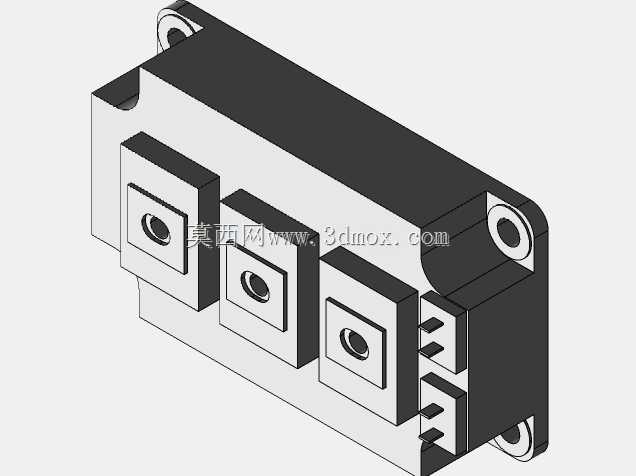

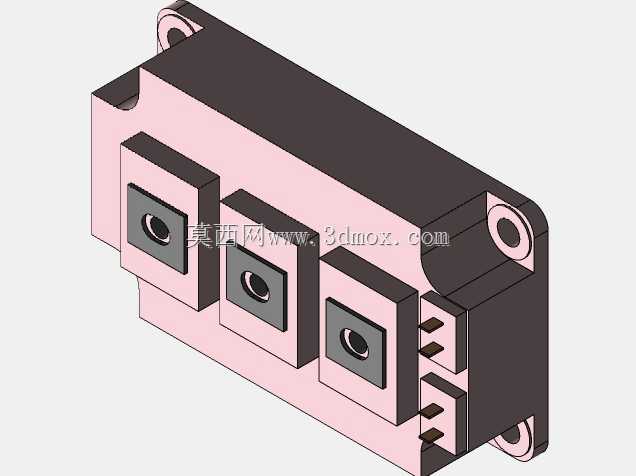

　　在建模思路上，这个模型完全遵循实物的装配层级进行构建，首先还原了底部铜基板的轮廓与安装孔特征，再依次构建绝缘外壳的腔体结构、三个主电极的端子凸台、侧面的控制引脚接插件，以及外壳上的定位卡扣结构，所有特征的尺寸都与实物保持一致，没有做不必要的圆角简化或者特征省略，比如主端子上的螺栓连接沉孔、控制引脚的间距、外壳表面的加强筋结构都完整呈现，既可以用于整机的结构干涉检查，也可以用于设备的热仿真分析，在导入热仿真软件时，模型的各部分材质可以直接对应实体结构分配，不需要额外修复几何特征。

　　关于外形尺寸与安装边界，这款模块的整体轮廓为长方体结构，底部安装孔的孔距符合行业通用的大功率IGBT安装尺寸规范，主端子的高度、控制接插件的伸出长度都做了精准还原，在进行机柜布局设计时，可以直接以此模型为基准，预留模块上方的母排弯曲空间、侧面的走线空间，以及模块下方的散热器安装空间，需要注意的是，模块的控制引脚位于本体的一侧，设计控制板安装位置时要避开主功率回路的走线区域，减少功率回路对控制信号的电磁干扰，同时主端子的连接面要与叠层母排的连接面保持平行，避免螺栓压接时出现应力导致模块端子开裂。

　　在实际的工程选型阶段，设计人员往往需要在方案阶段就完成整机的三维布局，这类精准的器件模型可以帮助工程师快速评估不同型号IGBT模块的布局适配性，对比不同品牌同等级模块的安装尺寸差异，提前确定散热器的加工尺寸、母排的开孔位置，减少样机试制阶段的改模次数，尤其是在多并联的大功率功率单元设计中，多个IGBT模块的排布间距、母排的对称布局都可以依托精准的模型完成验证，保证各并联支路的杂散电感尽可能一致，避免动态均流不良导致的器件损坏。
