精密弹簧针与配套插座结构设计

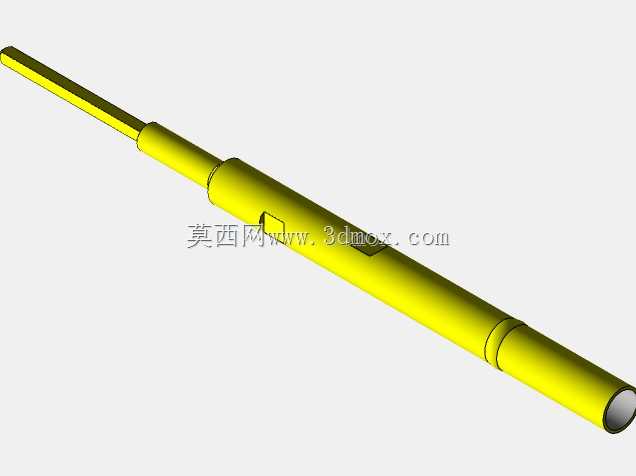

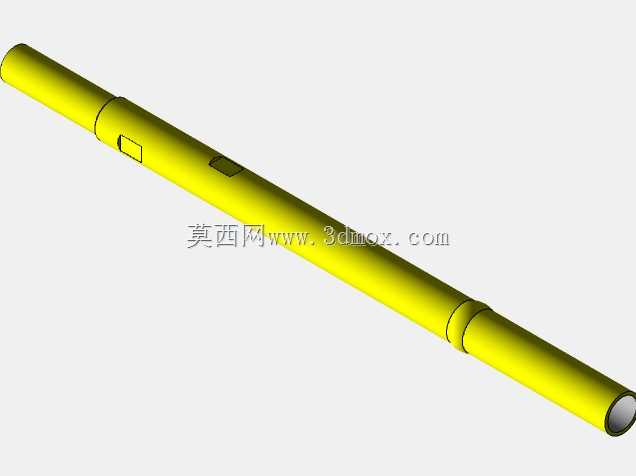

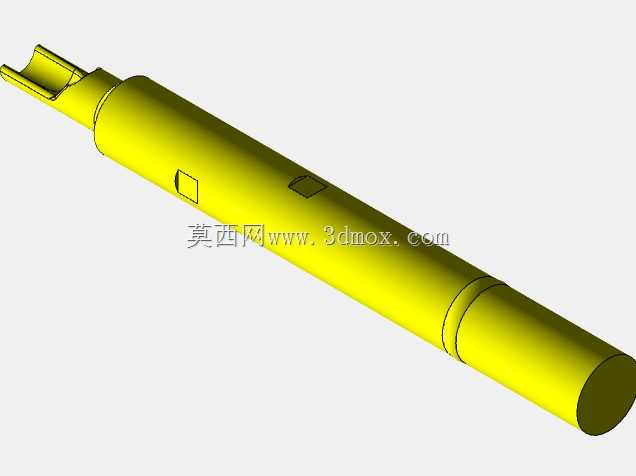

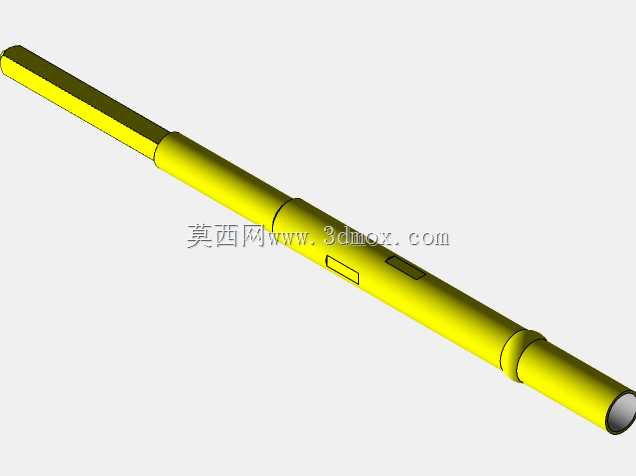

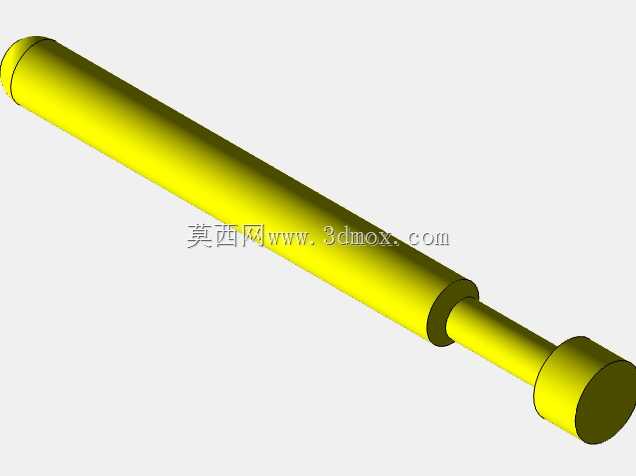

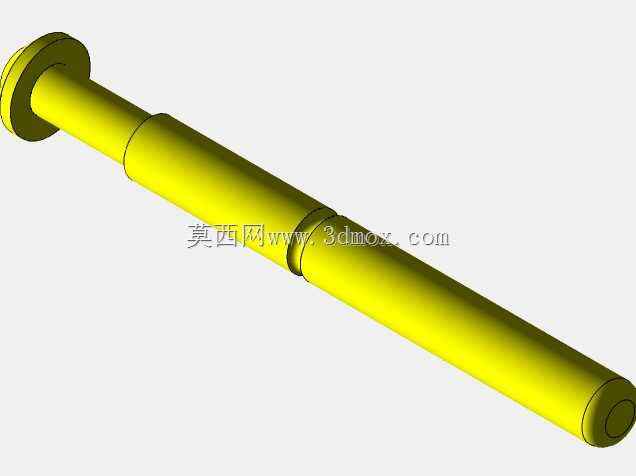

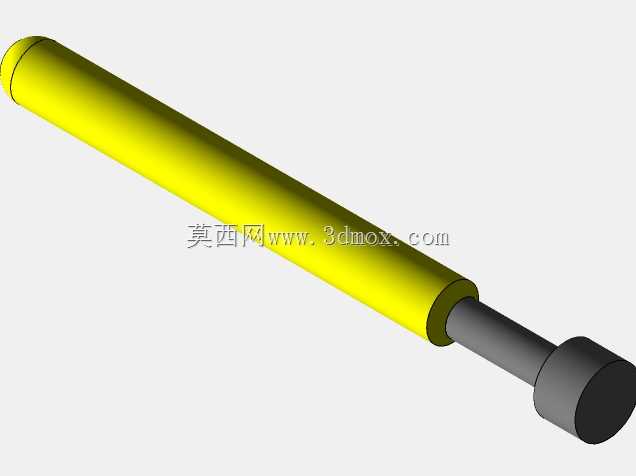

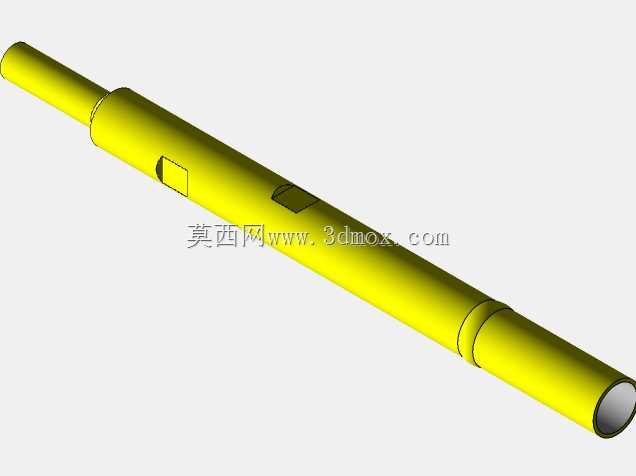

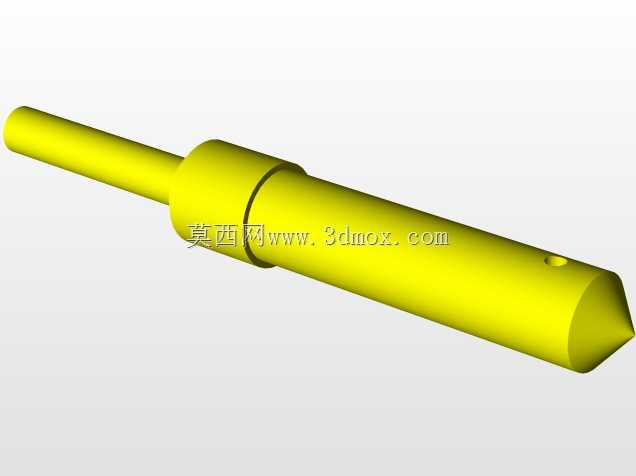

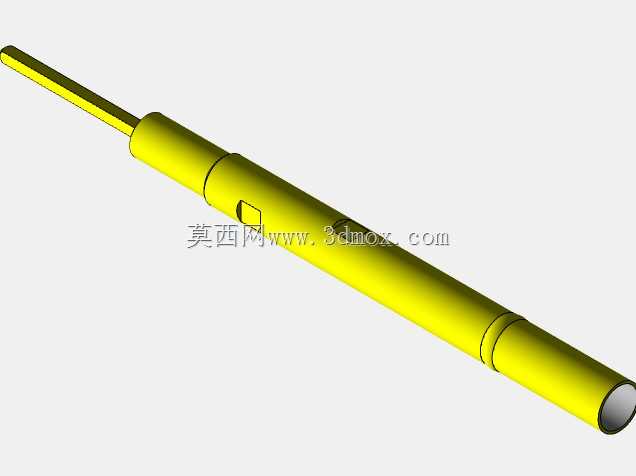

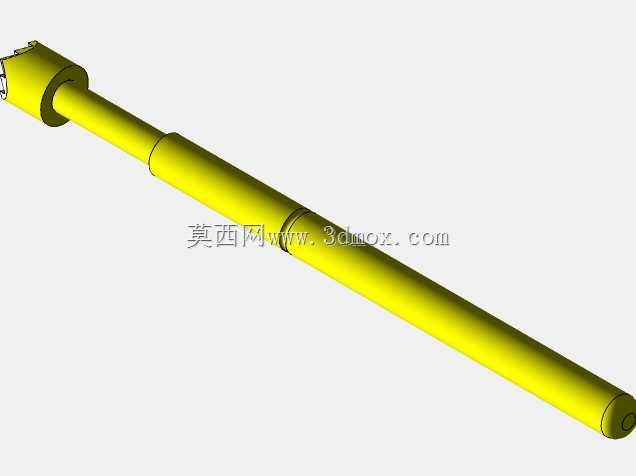

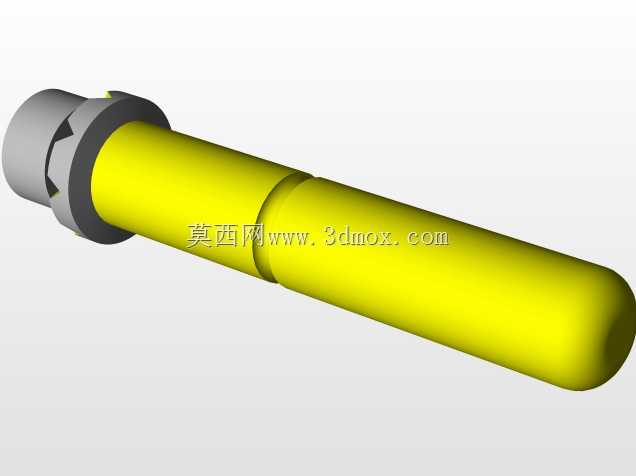

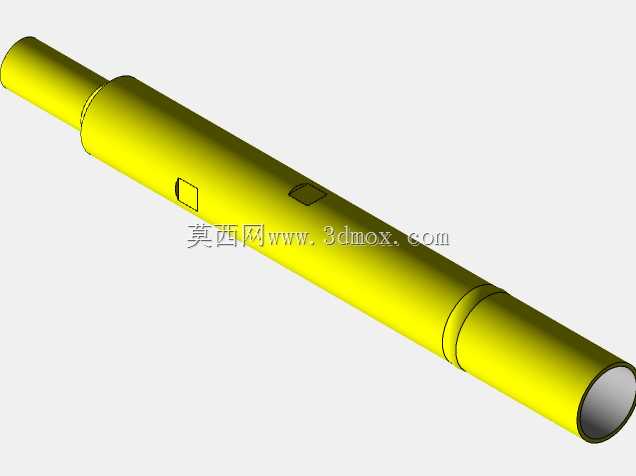

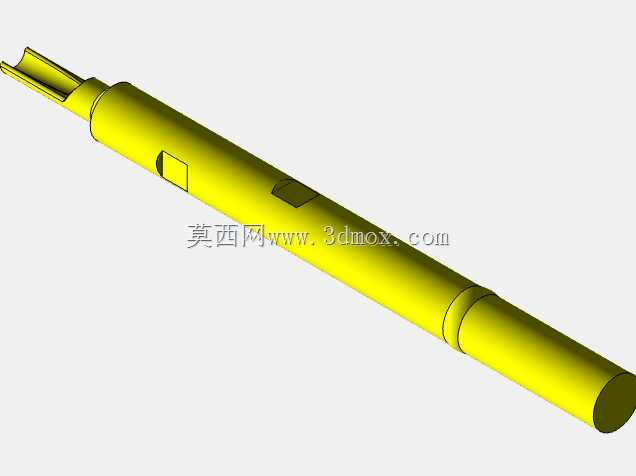

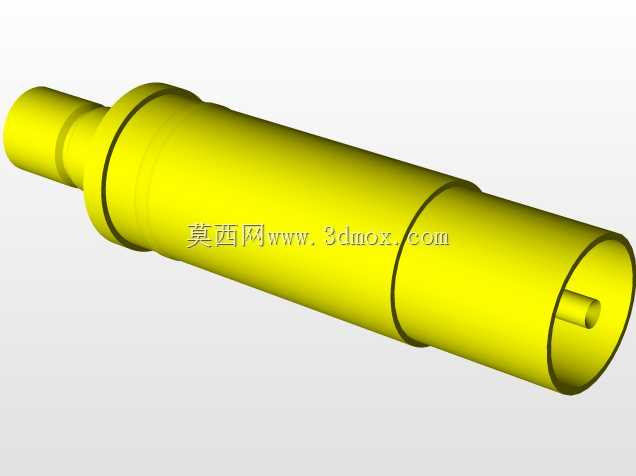

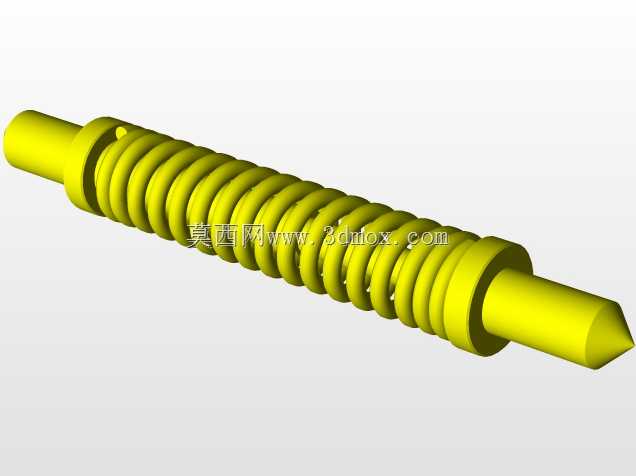

　　设计过程中首先要明确接触端的受力曲线，探头在全行程范围内的弹力需要保持在合理区间，弹力过小会导致接触电阻偏大，大电流通过时容易出现局部发热，弹力过大则会增加插拔力，加速接触端磨损，同时对配对的PCB板或对接结构产生额外的应力，长期使用可能导致板件变形。这款弹簧针的主体采用细长圆柱结构，外壳部分做了局部的卡位凸台与缺口设计，安装时可以直接卡入插座对应的限位槽内，不需要额外的粘接或者紧固件，既提升了装配效率，也能保证在振动环境下针体不会出现轴向窜动或者周向转动。在消费电子、测试治具、小型电源模块的连接场景里，弹簧针与配套插座是实现低阻抗、高可靠性临时或长期导通的核心接触部件，这类部件的设计精度直接决定了信号传输稳定性、载流能力以及插拔寿命，很多小型化电子设备的充电接口、测试工位的信号接触点、板对板浮动连接位都会用到这类结构。从实际工程应用来看，这类弹簧针需要适配不同的安装空间，部分场景下探头需要具备一定的行程冗余，来抵消装配公差、设备振动带来的接触间隙，避免出现接触不良、瞬断等问题。

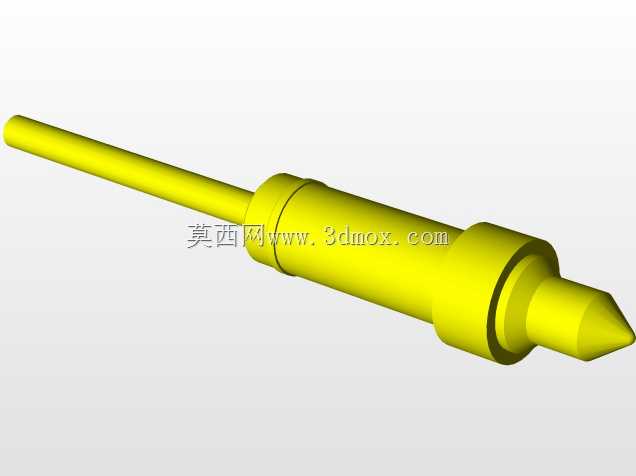

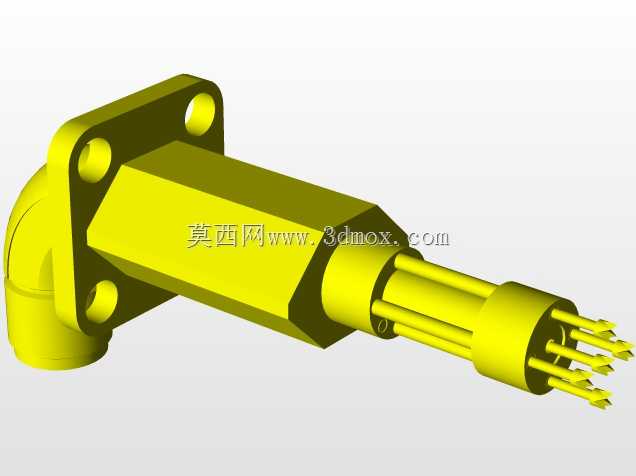

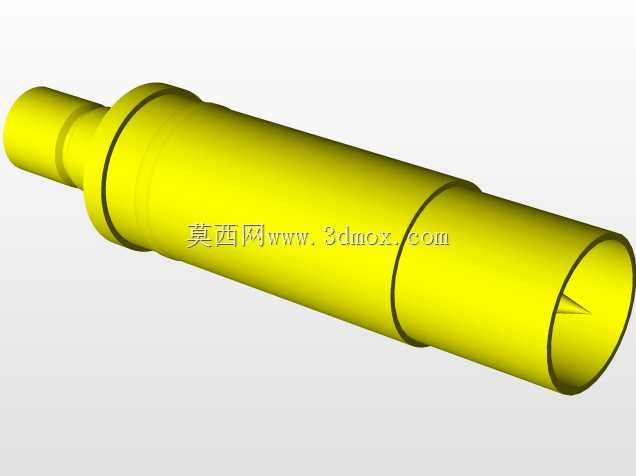

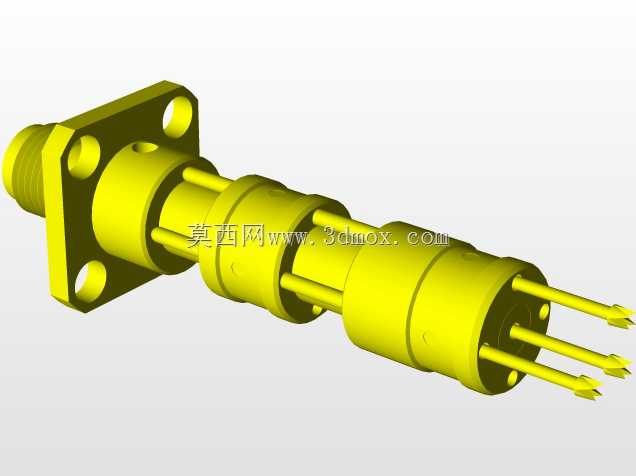

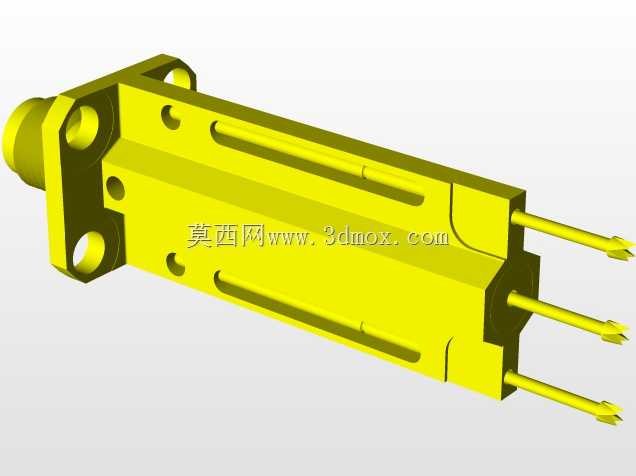

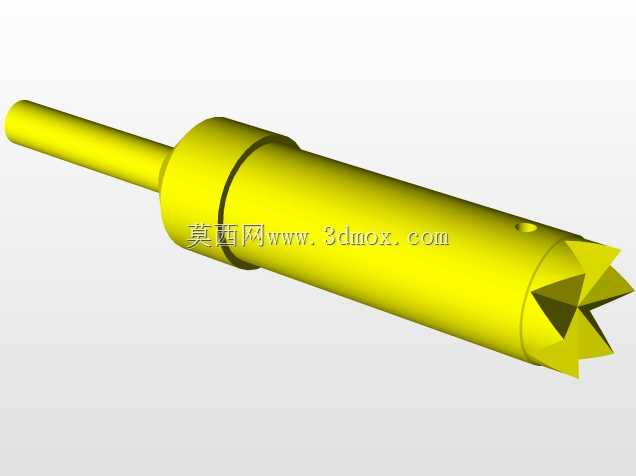

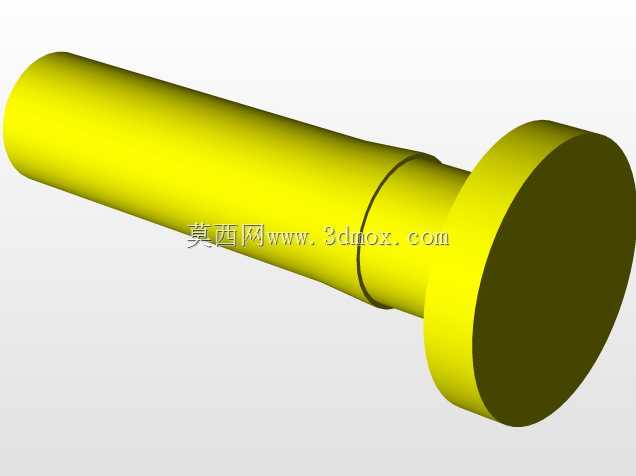

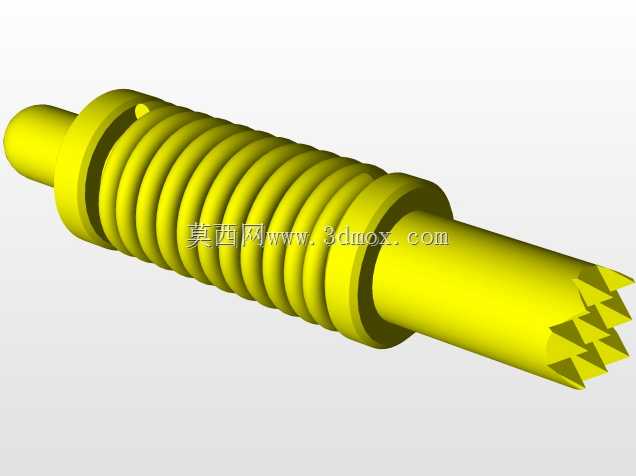

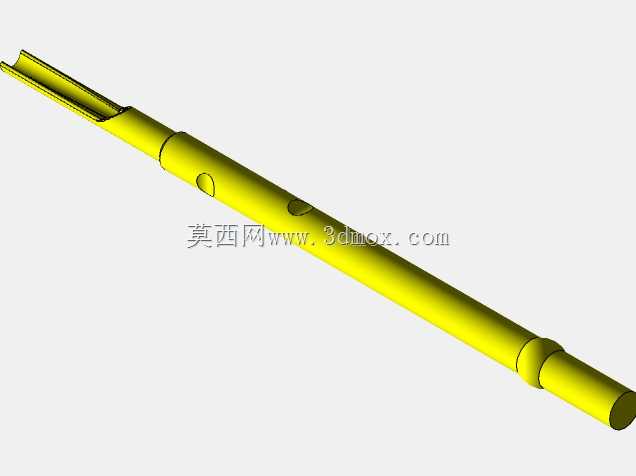

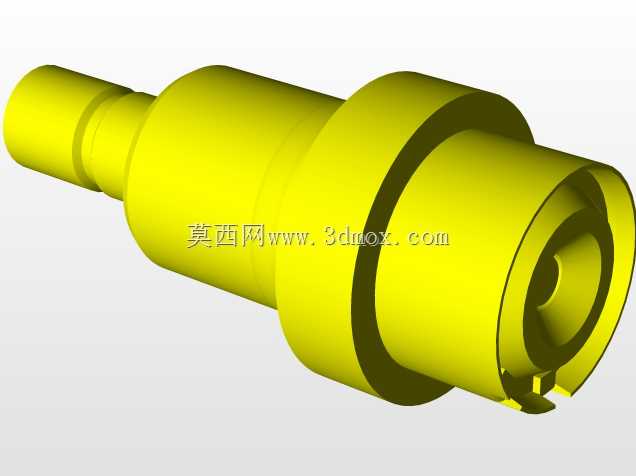

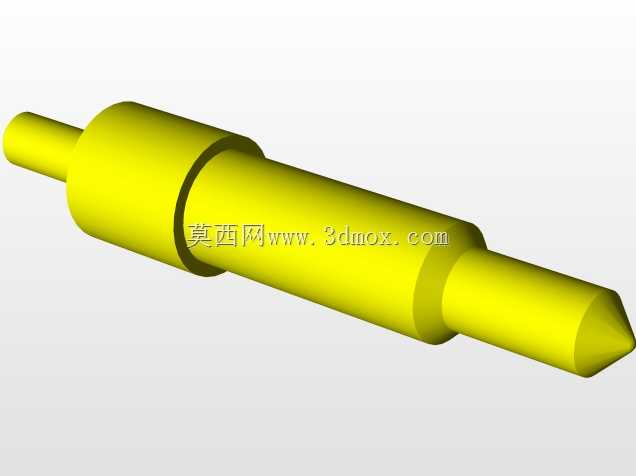

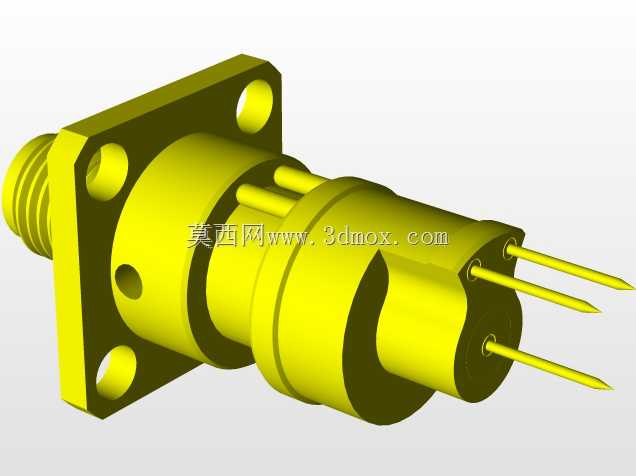

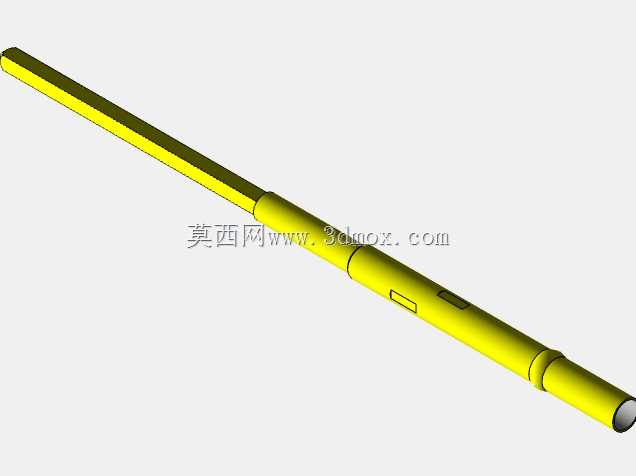

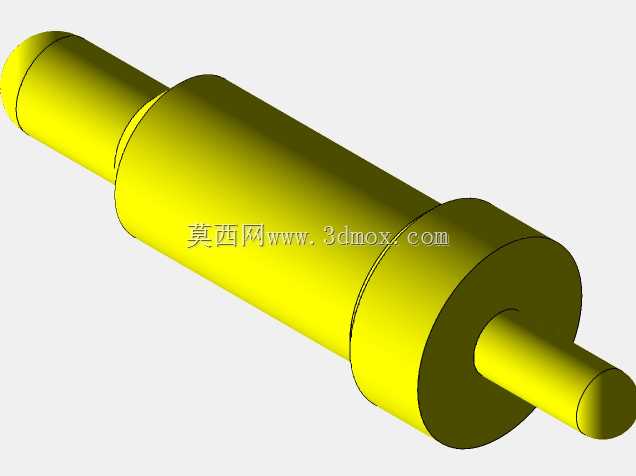

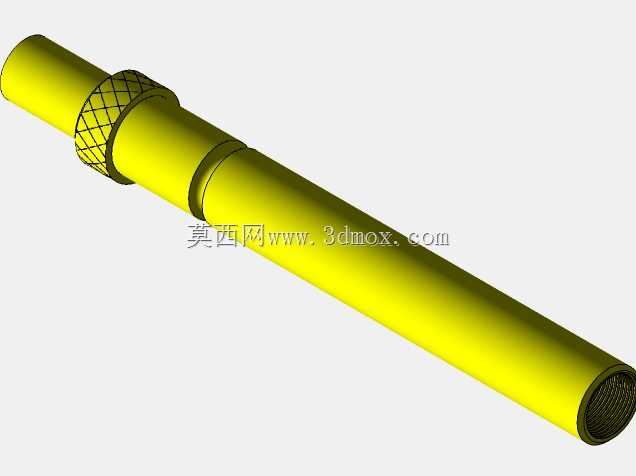

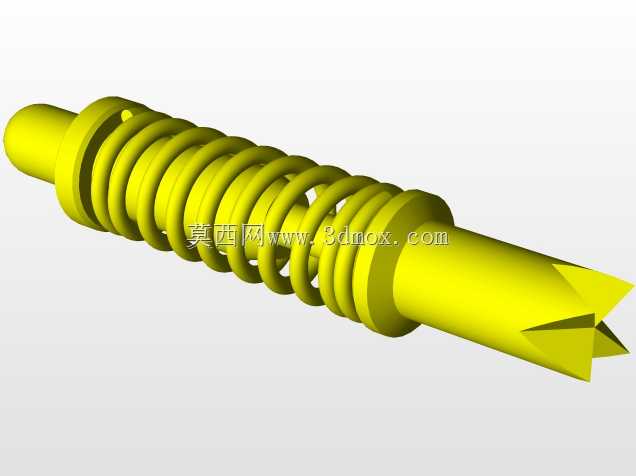

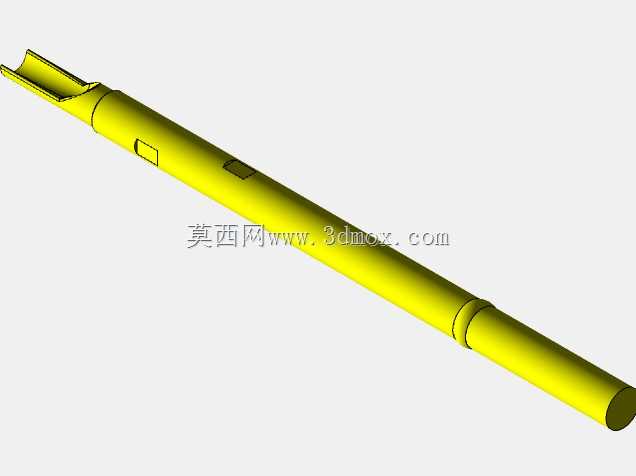

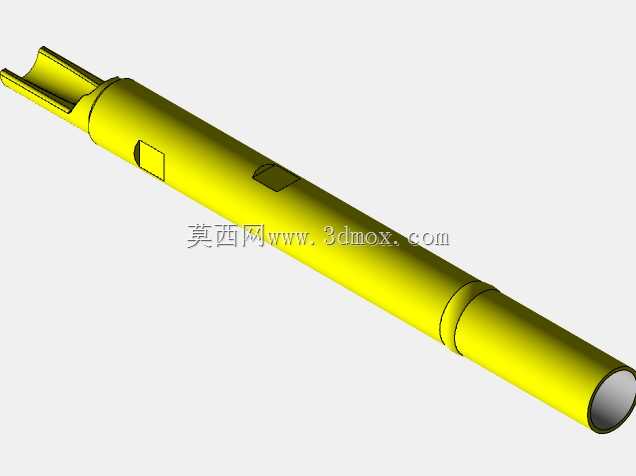

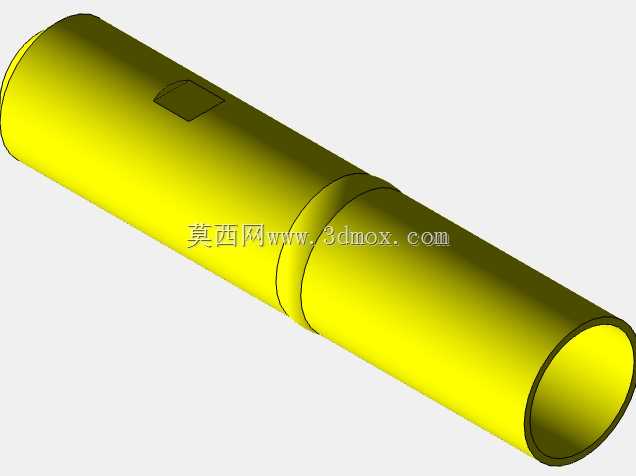

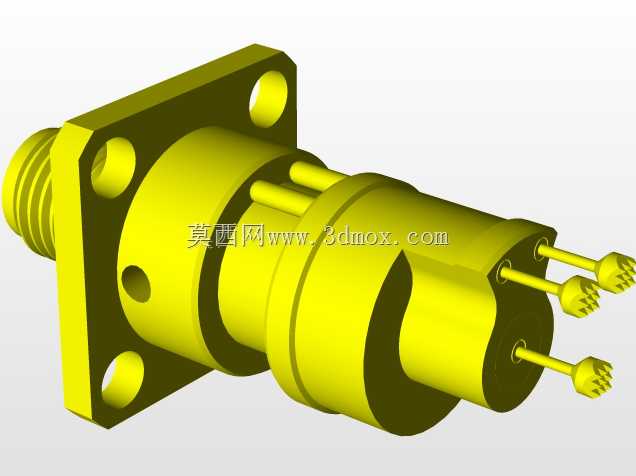

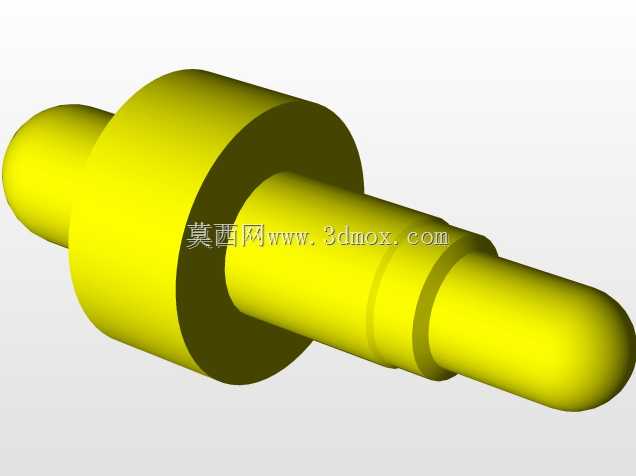

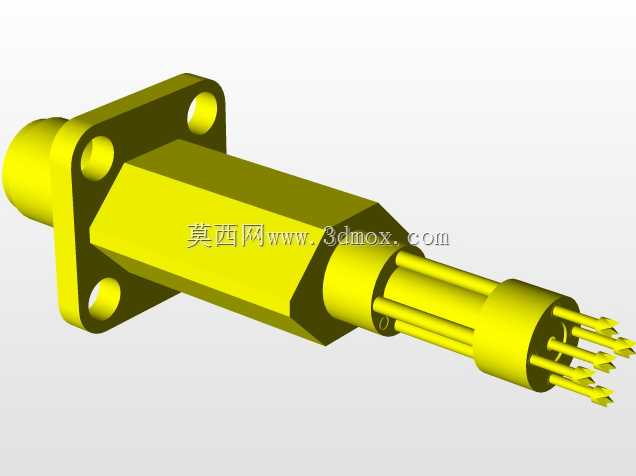

　　针体内部的弹簧需要做预压处理，确保探头在初始伸出位置就具备足够的接触压力，当探头被压入至推荐行程位置时，弹簧的弹力处于最优区间，此时接触电阻波动最小，能够稳定承载额定电流，同时长期压缩也不会出现弹簧疲劳失效的问题。接触端的结构根据使用场景做了差异化设计，部分型号采用平头结构适配平面触点，部分采用凹头或者尖头结构适配不同的对接端形态，避免出现接触错位。插座部分的设计需要和弹簧针的外径做精密配合，内壁的导向段要做足够的长度，保证探针在伸缩过程中不会出现偏斜，接触端始终和对接触点保持正对，插座的固定端设计有引脚，可以直接通过波峰焊或者回流焊固定在PCB板上，引脚的长度和宽度符合常规SMT或者通孔焊接的工艺要求，不需要额外调整钢网或者治具就能适配常规的电子组装产线。

　　在安装边界上，这类弹簧针的外径公差控制在微米级，和插座安装孔的配合间隙控制在合理范围，既保证探针可以顺畅伸缩，又不会出现过大的晃动量，针体的总长度根据行程不同做了区分，全行程状态下探头完全缩回针体内部，不会出现探头磕碰损坏的问题，推荐行程下探头伸出长度满足常规的装配公差补偿需求，不需要额外调整对接结构的间距。从结构可靠性角度，针体外壳采用薄壁拉伸工艺成型，表面做镀金处理，既提升了导电性能，也增强了抗氧化能力，在潮湿或者有轻微腐蚀的环境下也能保持稳定的接触性能，内部弹簧采用不锈钢材质，经过热处理定型，长期压缩后弹力损失控制在极小范围内，能够满足上万次的插拔使用寿命。

　　在测试治具应用场景中，这类弹簧针可以密集排布，每个针体对应一个测试点，探针的独立伸缩能力可以补偿不同测试点的高度差，保证所有测试点都能可靠接触，不会出现个别点位虚接导致的测试误判；在消费电子的充电连接场景中，弹簧针的浮动连接能力可以抵消用户插拔时的角度偏差，避免接口因为硬接触出现损坏，同时相比传统的弹片结构，弹簧针的载流能力更强，接触电阻更稳定，适合大电流快充的应用需求。设计建模过程中需要重点关注弹簧的压缩比、针体和探头的配合间隙、卡位结构的强度，避免在装配或者使用过程中出现探头脱出、针体变形的问题，所有的倒角和圆角都要符合机加工或者冲压工艺的要求，避免出现锐角导致的安装划伤或者应力集中。
