NEMA17集成编码器闭环步进电机结构

　　在桌面级自动化设备、小型数控雕刻机、3D打印传动单元、实验室精密送料机构这类对安装空间有严格限制的场景里，NEMA17规格的集成编码器步进电机一直是结构选型里的高频选项，区别于开环步进电机容易出现的丢步、低速共振问题，集成编码器的闭环结构能实时反馈转子位置，给驱动端提供位置校正依据，在负载波动不大但对重复定位精度有要求的工位上，能在不增加太多安装体积的前提下，把传动可靠性提升一个层级。

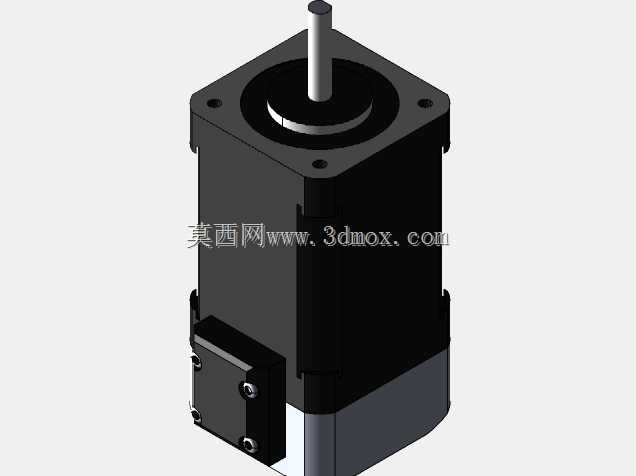

　　从结构设计逻辑来看，这款电机把编码器单元集成在电机尾端，没有额外增加过多轴向长度，主体保持了NEMA17标准安装的法兰接口，安装孔位遵循42mm见方法兰的通用尺寸规范，输出轴直径、轴伸长度也匹配市面常规的同步轮、联轴器安装公差，做设备改型的时候可以直接替换同规格开环步进电机，不用重新调整安装板的孔位布局，也不用额外预留编码器的外置安装空间，对紧凑结构的设备设计非常友好。电机本体的外壳采用方形切角的型材结构，表面的散热筋沿着轴向排布，在持续运行的工况下能把绕组产生的热量顺着壳体均匀散出，避免局部积热导致的磁钢退磁问题。尾端的编码器保护壳用四颗内六角螺丝固定在电机端盖上，接缝处做了台阶止口设计，能阻挡车间环境里的粉尘、切削液雾气进入编码器码盘区域，保证位置反馈信号的稳定性，不会因为杂物遮挡码盘出现计数偏差。输出轴端的轴承采用双轴承支撑结构，靠近输出端的轴承承受径向负载，靠近绕组侧的轴承辅助承受轴向窜动，在带动同步带做往复传动的时候，能减少轴端的径向跳动，保证传动精度的一致性。

　　实际选型应用的时候，需要注意这款电机的安装边界：法兰安装面到编码器尾端的总长度要在设计安装腔的时候预留足够间隙，输出轴的键槽尺寸要和配套的传动件匹配，避免出现传动间隙；接线端的连接器位置在电机侧面，布线的时候要预留弯折半径，避免设备运动过程中线缆被拉扯断裂。在小型点胶机的X/Y轴传动场景里，这款电机搭配闭环驱动器使用，能在高速往复运动的时候保持位置精度，不会因为胶头移动的阻力波动出现丢步导致的点胶位置偏移；在小型传送带的分拣工位上，它能精准控制传送带的送料步距，配合光电传感器完成小件物料的精准分料，不需要额外加装外置的位置反馈传感器，简化了整体的机械结构。

　　建模过程中对各个配合面的公差做了贴合实际生产的设定：法兰安装面的平面度、输出轴的同轴度、编码器安装止口的配合公差都按照实际加工精度做了还原，结构设计师可以直接把这个模型导入装配体里做干涉检查，验证安装空间是否充足，也能基于这个模型做配套安装支架、传动连接件的设计，不用再反复核对样本上的二维尺寸，减少设计阶段的尺寸核对工作量。电机侧面的接线盒位置做了凸起的结构处理，建模的时候还原了接线端子的安装空间，做布线设计的时候能直观看到线缆的走向，避免和周边的结构件出现干涉。和普通开环42步进电机相比，集成编码器的结构虽然增加了尾端的少量长度，但换来的位置闭环反馈能力，能让设备在运行过程中实时监测电机的实际位置，一旦出现负载过大导致的位置偏差，驱动器能及时做出补偿或者触发报警，避免设备出现撞机、加工废品的问题，在对运行可靠性有要求的小型自动化设备里，这种结构的实用性远高于同尺寸的开环电机。
