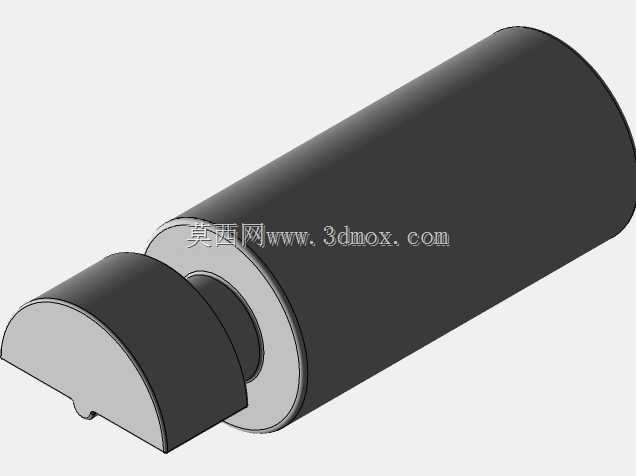

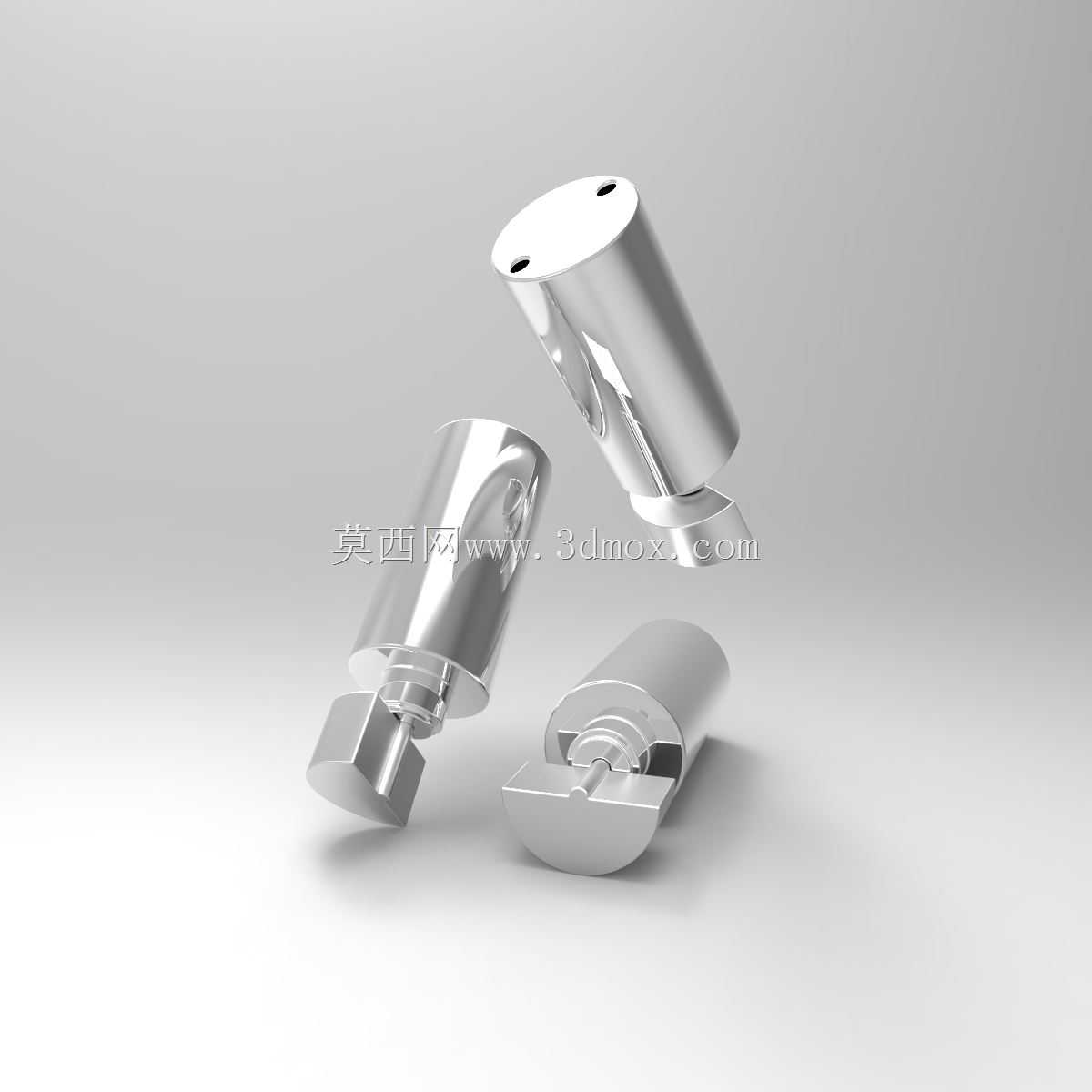

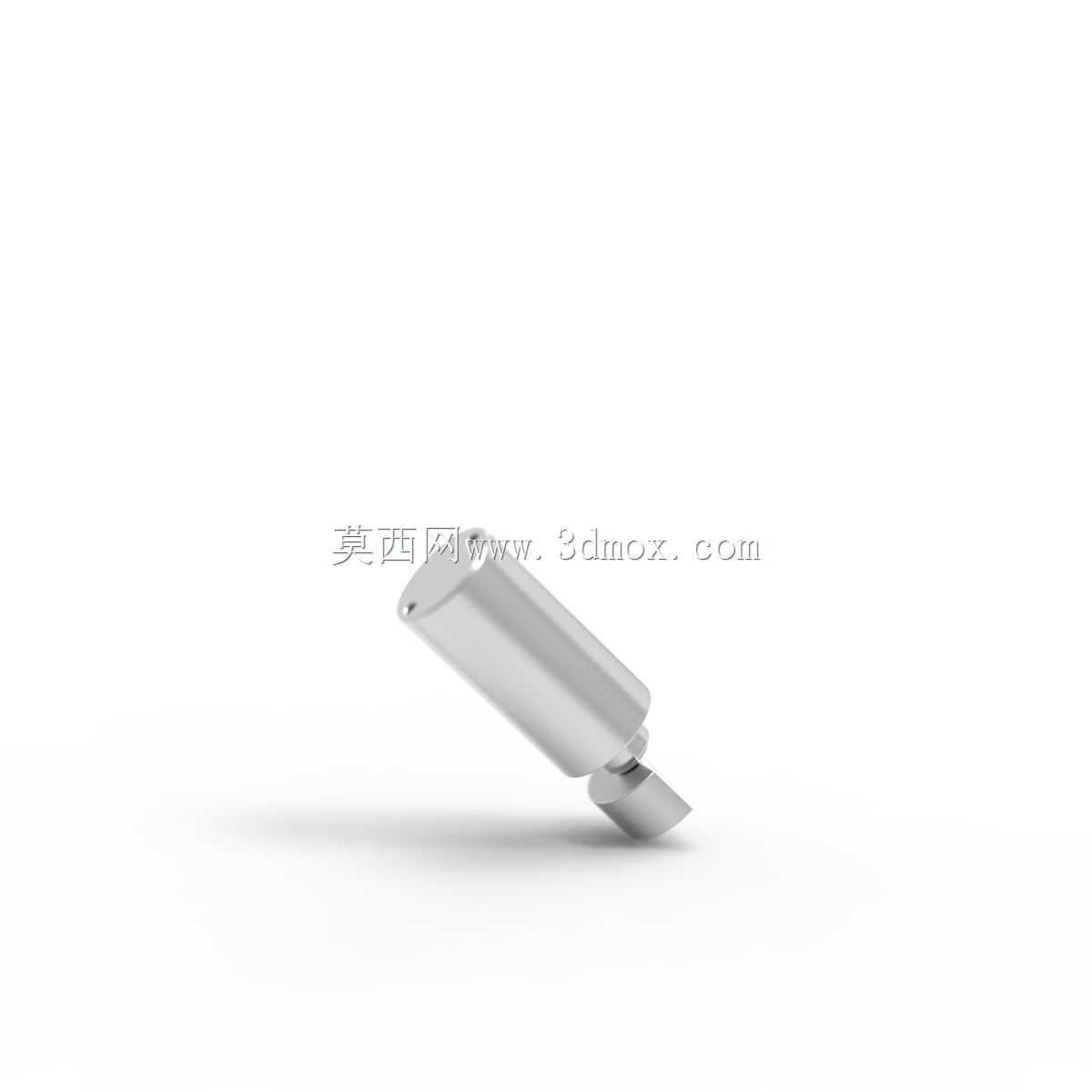

4.5×11.4毫米微型柱状振动马达结构

　　这类微型柱状振动元件，核心应用场景集中在空间极度受限的消费类可穿戴设备与便携数码终端内部，类似智能腕表这类对内部堆叠密度要求极高的产品，会将其作为触觉反馈的核心执行部件，除此之外，轻薄型智能手机、便携健康监测终端、小型触控交互数码配件中，也会选用该类元件实现振动提示、触觉反馈功能。从实际用途来看，它的核心作用是将电能转化为高频机械振动，替代传统蜂鸣器实现静音场景下的信息提示，同时在触控交互场景中，通过不同频率、振幅的振动输出，模拟实体按键的触感反馈，提升无实体按键设备的交互真实感。

　　从功能特性上看，该类振动元件采用偏心转子结构设计，转子部分做了偏心配重处理，通电后转子高速旋转时，偏心质量产生的离心力会带动整个元件产生规律性振动，相比扁平纽扣式振动马达，柱状结构的元件在同直径规格下可以实现更长的轴向尺寸适配，振动量输出的可调范围更宽，同时柱状外壳的结构强度更高，在设备内部受挤压、跌落冲击时的结构可靠性更优。

　　设计思路层面，首先要严格控制外形尺寸边界，整体直径控制在4.5毫米，轴向总长度控制在11.4毫米，这个尺寸边界是为了适配智能腕表内部表带连接区域、主板边缘的狭长预留空间，在建模过程中，外壳采用薄壁不锈钢拉伸结构，壁厚控制在0.2毫米，在保证结构强度的前提下尽可能压缩径向占用空间；端部输出轴的偏心配重块采用高密度钨合金材质，在有限的体积内尽可能提升偏心质量，从而在低功耗驱动下就能达到足够的振动强度，满足可穿戴设备的低功耗续航要求。内部绕组的排布做了轴向优化，将换向器、电刷组件集中布置在尾部区域，避免径向尺寸超差，同时预留出0.1毫米的装配间隙，避免转子高速旋转时与外壳内壁发生剐蹭，产生不必要的工作噪音。

　　安装边界方面，该元件采用侧面粘接加端部限位的安装方式，外壳圆柱面设计有0.05毫米的粗糙度处理区域，用于和设备内部的固定胶层结合，提升粘接可靠性，尾部预留两个焊盘位置，焊盘间距1.2毫米，适配FPC软板的自动焊接工艺，安装时需要注意元件周边预留0.3毫米的振动避让空间，避免振动过程中与周边的电池、主板元器件发生碰撞，导致振动衰减或者产生异音。在结构建模过程中，需要重点关注偏心转子的动平衡仿真，虽然是微型元件，但是转子高速旋转时的动平衡偏差会直接影响设备佩戴时的振感均匀性，建模时需要对偏心配重块的质量分布做精确计算，将剩余不平衡量控制在0.2g·mm以内，避免工作时产生不必要的整机晃动。另外，元件的出线位置做了圆角过渡处理，避免组装过程中尖锐边角划伤FPC线路，导致供电接触不良。

　　从选型适配角度看，该尺寸规格的振动元件，驱动电压适配常规消费电子的3.7V锂电池供电区间，启动电压低于2.3V，能够在设备低电量状态下依然保持正常的振动输出，工作时的额定电流控制在80mA以内，不会对设备的续航造成过大负担。建模过程中所有配合尺寸都按照消费电子行业的通用公差标准设定，外壳直径公差控制在±0.02毫米，轴向长度公差控制在±0.05毫米，能够适配自动化SMT贴片组装工艺的精度要求，不需要额外的人工调整工位，能够有效提升终端产品的组装效率。
