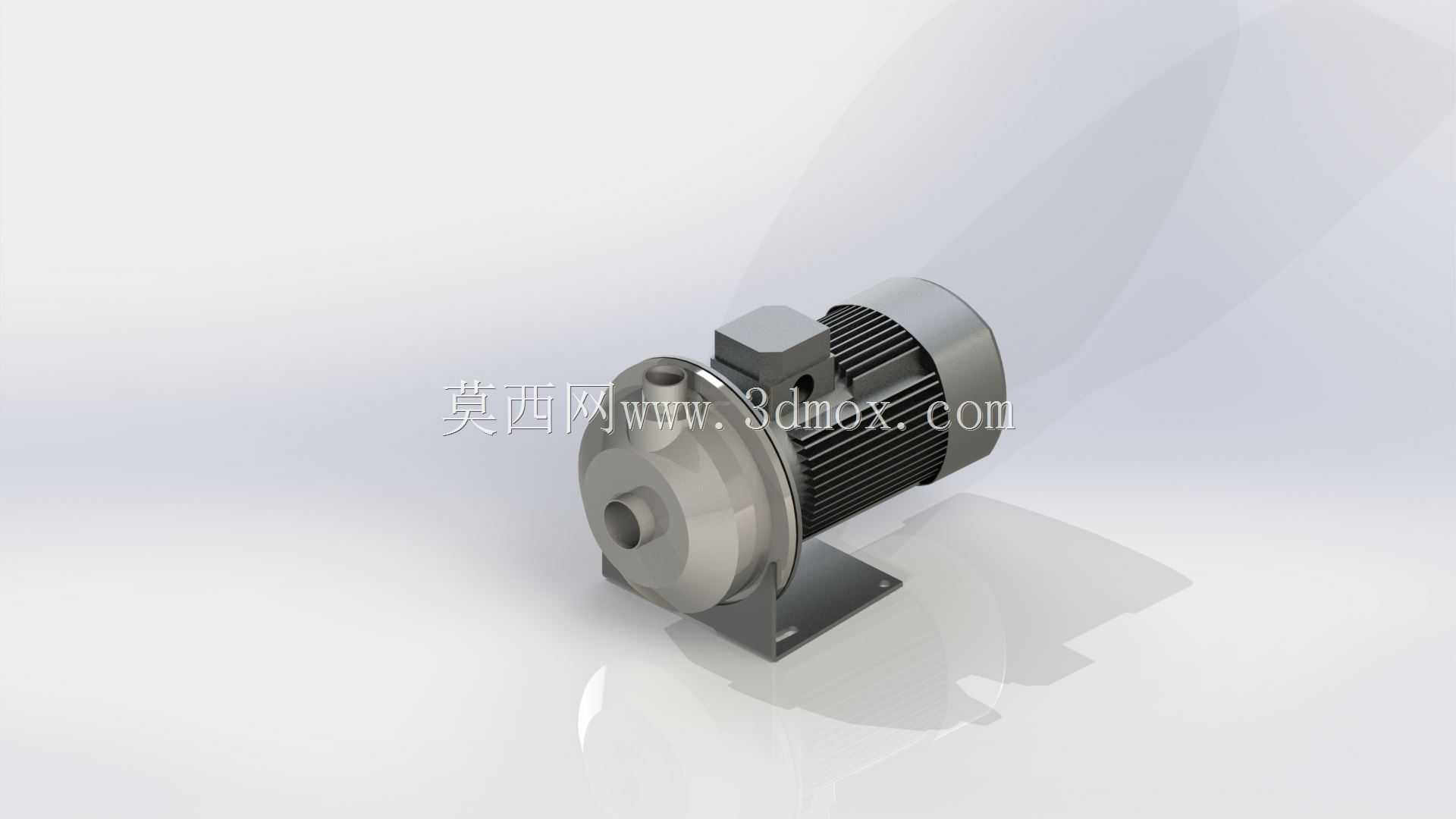

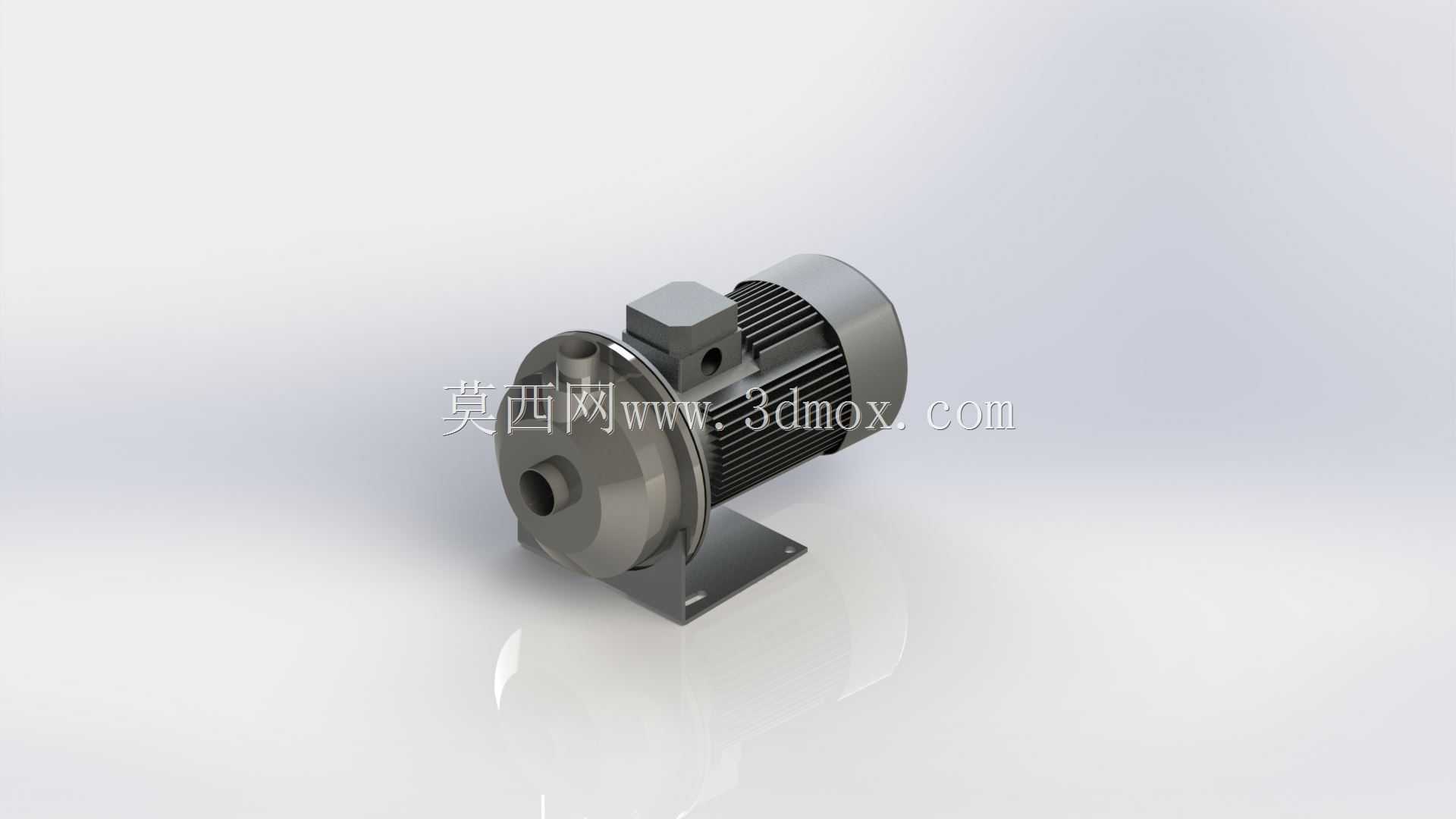

巴恩斯CD70-1-2不锈钢离心泵结构设计

　　这款不锈钢离心泵的结构设计，首先围绕洁净流体输送场景的实际需求展开，在食品加工、医药制剂、净水处理这类对介质接触材质有卫生要求的工况中，不锈钢材质的过流部件能避免锈蚀脱落污染输送介质，同时耐受常规弱酸弱碱类介质的轻微腐蚀，适配多数民用及轻工业流体输送场景。从实际安装边界来看，卧式安装的底座预留了两个长圆形安装孔，可适配不同孔距的安装机架，安装时不需要额外加工过渡转接板，能直接通过螺栓固定在混凝土基础或者钢制机架上，泵体进出口的同轴度在建模阶段就做了公差约束，进出口分别采用轴向进液、径向出液的布局，进液口口径小于出液口，符合离心泵大流量低扬程的流体特性，进液端的同轴设计能减少流体进入叶轮时的紊流损失，提升泵的运行效率。

　　从功能特性上看，泵头和驱动电机采用直联式结构，省去了联轴器或者皮带传动的中间环节，整体结构更紧凑，轴向尺寸更短，适合安装空间局促的小型水处理机组或者配套设备内部安装。电机端的接线盒设置在电机壳体顶部，接线时不需要拆解电机端盖，现场布线操作更便捷，电机外壳的散热筋沿轴向排布，能在电机运转时通过转子带动的气流带走热量，不需要额外加装散热风扇罩也能满足连续运行的散热需求。泵头部分的机械密封腔做了加厚设计，预留了密封件更换的操作空间，后期维护时不需要完全拆解泵头壳体，就能更换机械密封件，减少现场维护的停机时间。

　　设计思路上，建模时优先考虑了加工工艺的可行性，泵壳的不锈钢冲压件做了最小折弯半径约束，避免冲压加工时出现开裂问题，叶轮部分采用闭式叶轮结构，叶片的曲面做了流体动力学优化，在额定转速下能减少流体在叶片间的涡流，降低运行时的流体噪音。底座的折弯边做了加强筋处理，虽然底座板材厚度不大，但通过折弯结构提升了整体刚性，泵组满负荷运行时不会出现底座共振的问题。安装尺寸方面，泵组总长度控制在适配常规小型泵组安装位的范围，底座安装孔的中心距符合行业通用的安装尺寸规范，替换同参数旧泵时不需要重新改造安装基础，能直接替换安装。进出口的法兰连接尺寸符合通用管道连接标准，对接现场管道时不需要单独定制转接法兰，减少现场安装的配件成本。

　　实际使用中，这款泵适合输送温度不超过80摄氏度的清水或者理化性质类似水的洁净流体，不适合输送含大颗粒杂质的流体，否则会造成叶轮磨损或者机械密封泄漏。泵体的放水螺塞设置在泵壳最底部，冬季停机时可以完全排空泵腔内的存水，避免低温冻裂泵壳。建模过程中对所有配合面都做了干涉检查，电机轴和泵轴的同轴度公差控制在0.02mm以内，装配后不会出现轴封偏磨的问题，泵壳和电机连接的止口做了定位设计，装配时能快速找准同轴位置，不需要反复调整找正，提升装配效率。从结构细节来看，泵头的端盖采用快拆式螺栓固定，清理泵腔内部残留介质时，只需要松开端盖螺栓就能打开泵腔，不需要拆卸进出口管道，日常维护操作更简便。
