220V卧式单级离心泵结构设计

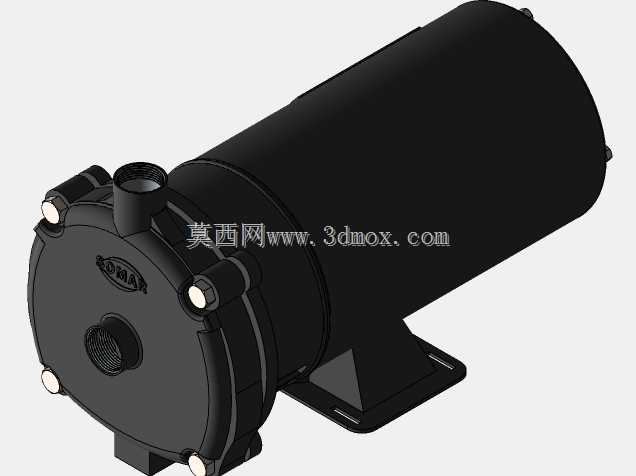

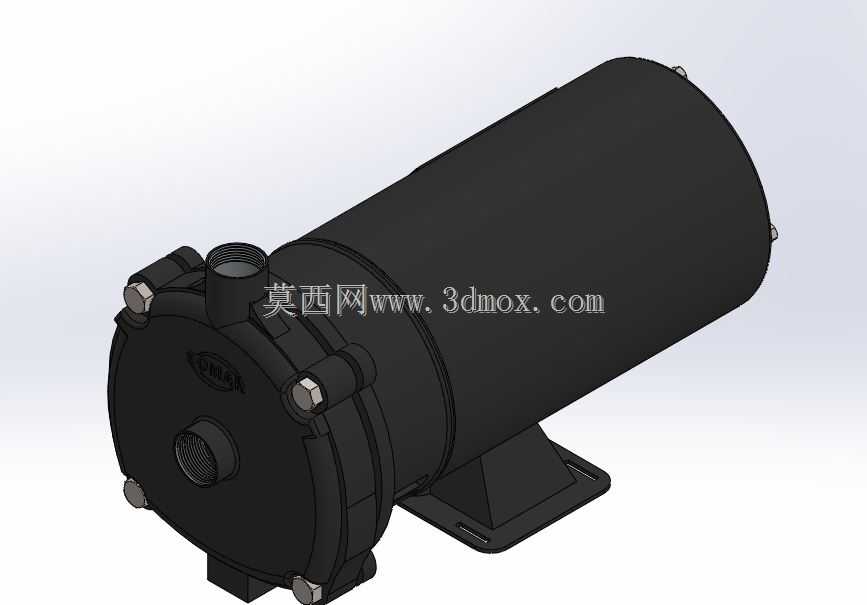

　　这款220V卧式离心泵的三维结构，完整还原了民用与小型工业场景下流体输送设备的典型构型，建模过程中优先考虑了实际安装与管路对接的工程需求，没有做脱离实际应用的外观美化。从应用场景来看，这类泵常见于小型暖通循环、家用供水增压、小型化工介质输送、实验室流体回路、小型冷却系统等场景，适配的管路通径覆盖了小流量工况的常用规格，进出水口采用内螺纹接口形式，能够直接对接常规低压流体管路，不需要额外定制转接法兰，降低现场安装的配件成本。

　　从功能特性来看，泵体与驱动电机采用同轴直联结构，取消了联轴器等中间传动部件，整体轴向尺寸更紧凑，传动过程中没有额外的功率损耗，直联结构也减少了传动部件的维护点，日常使用只需要关注机械密封的磨损情况即可。泵头部分采用蜗壳式流道设计，建模时还原了叶轮与蜗壳的配合间隙，这个间隙值直接影响泵的容积效率，间隙过大会导致介质回流，降低扬程与流量，间隙过小则可能在运行时出现叶轮与泵壳的刮擦，引发异响甚至部件损坏，实际设计中这个间隙需要根据输送介质的含杂情况做微调，输送清水类洁净介质时间隙可以取较小值，输送含微小颗粒的介质时需要适当放大间隙避免卡滞。

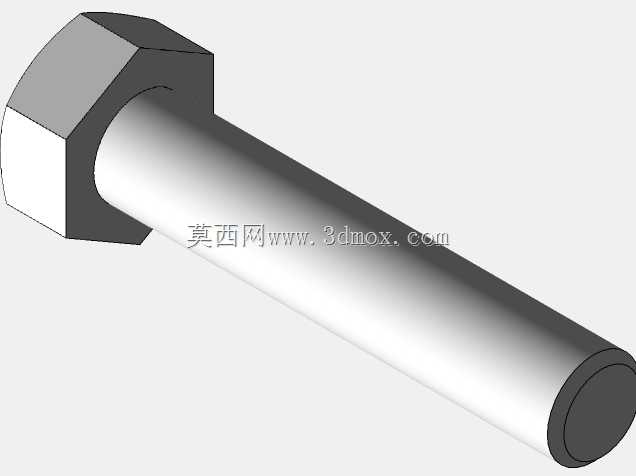

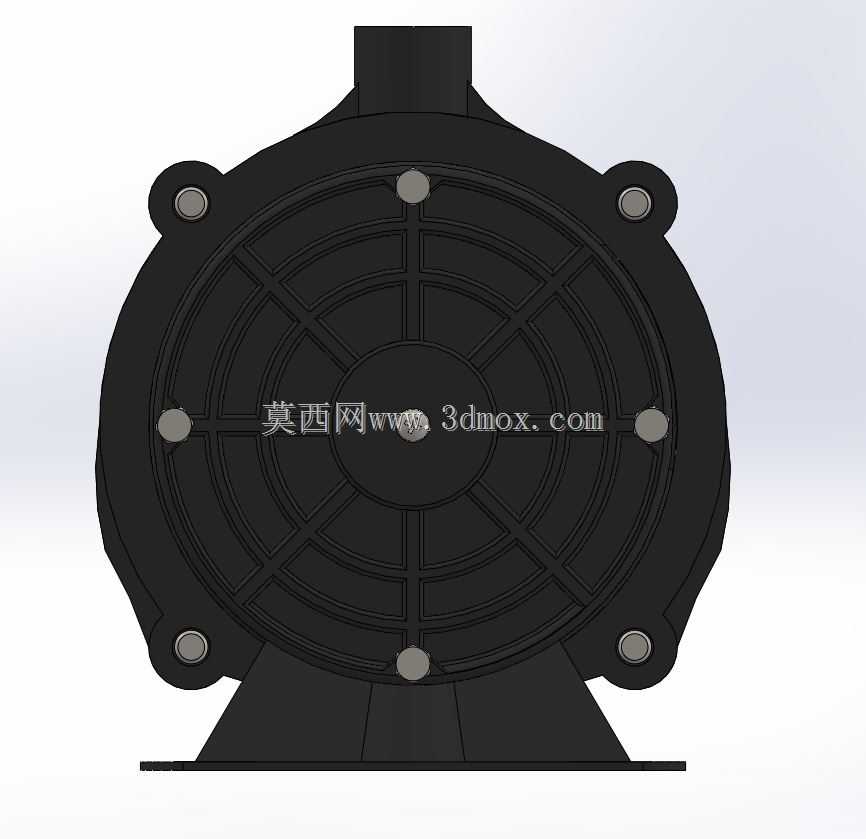

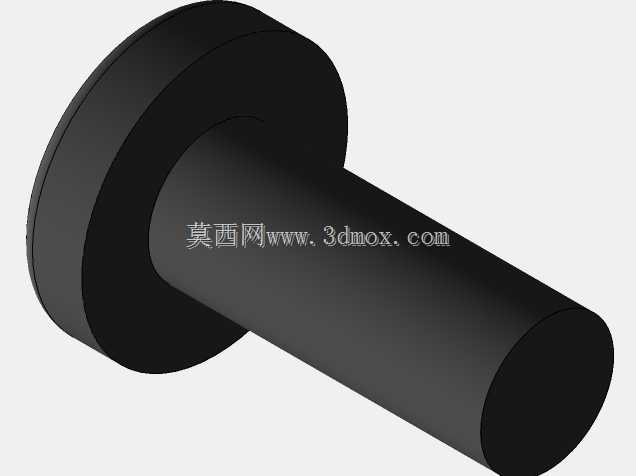

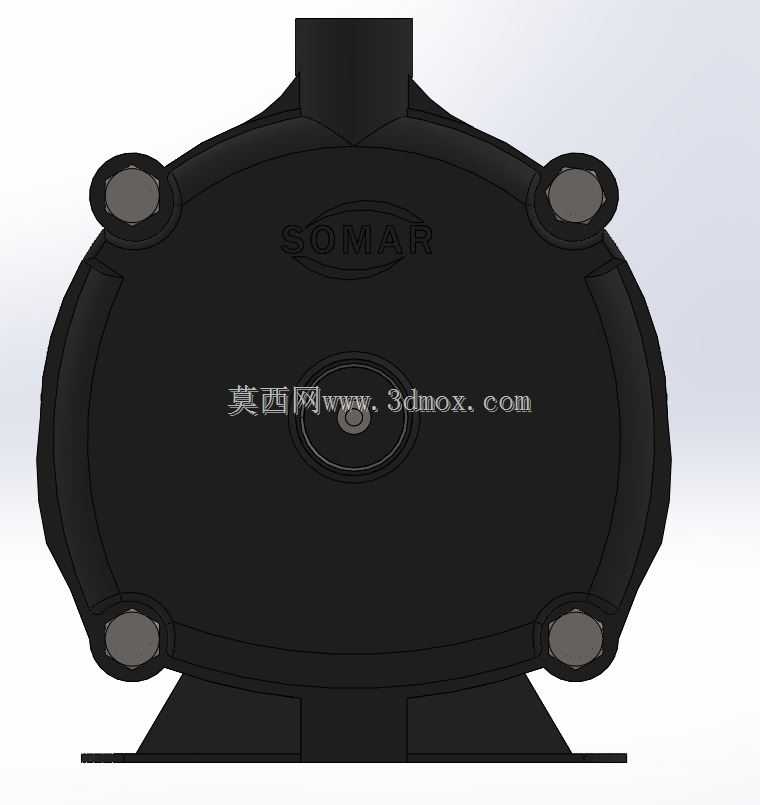

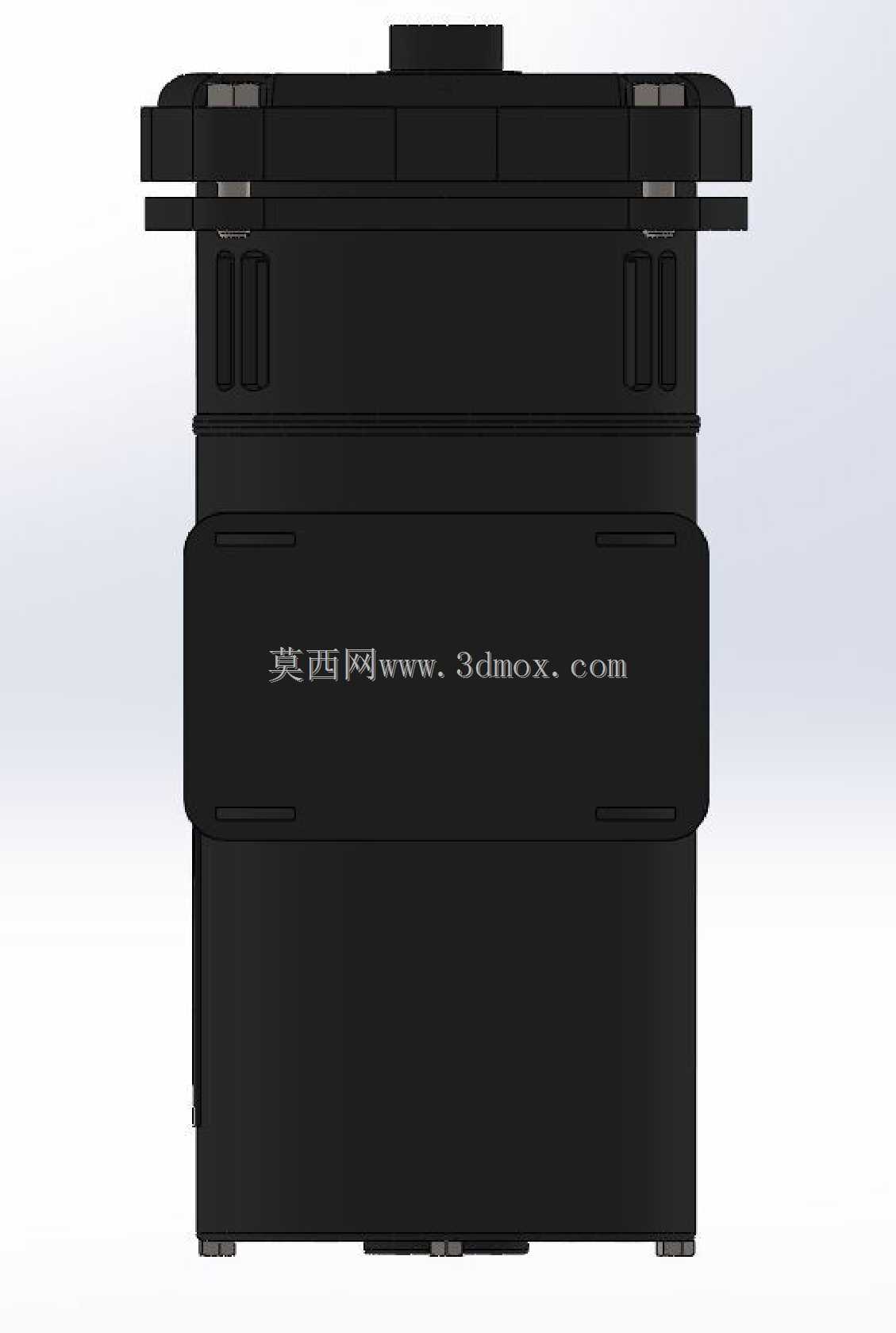

　　设计思路上，这款泵的安装底座采用一体式铸铁支架结构，支架同时承托电机与泵头，保证两者的同轴度在安装后不会出现偏移，底座上的长条形安装孔可以适配不同的安装螺栓间距，现场安装时允许有一定的位置调整余量，不需要完全精准的预埋螺栓定位。泵头的端盖采用螺栓紧固结构，周向均匀布置的紧固螺栓能够保证密封面的压力均匀，避免出现局部渗漏，端盖上设置的排气螺塞可以在首次启动前排出泵腔内的空气，防止气缚现象导致泵无法正常吸液，这个细节在很多简化模型中会被忽略，但实际使用中是必不可少的结构。进出水口的位置采用轴向进水、径向出水的经典布局，进水口沿泵轴轴线方向布置，能够让介质更顺畅地进入叶轮中心，减少进水侧的流道阻力，出水口垂直向上布置，方便管路走向布置，也能在停泵时保留泵腔内的部分存水，下次启动时不需要重新灌泵。

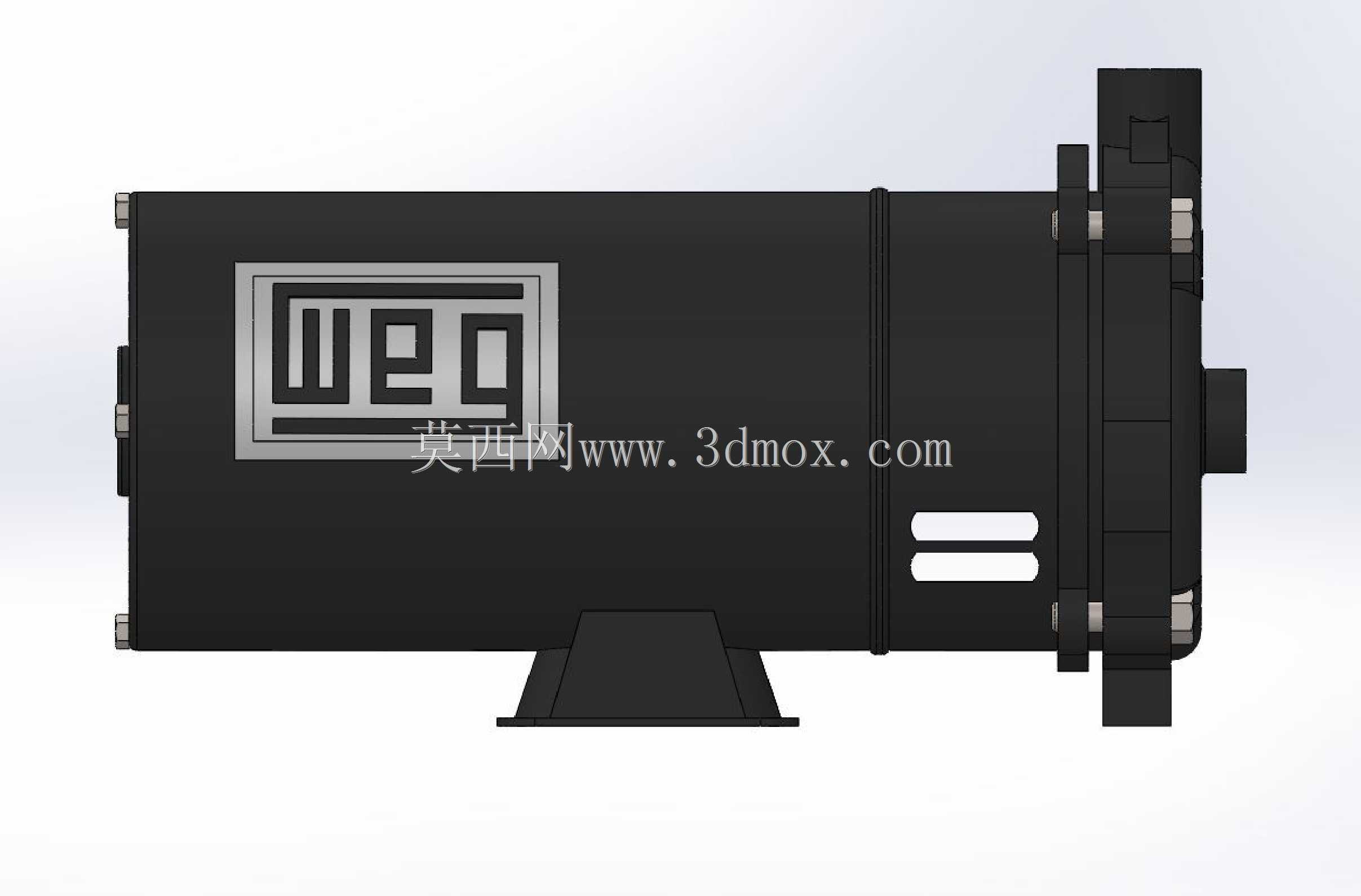

　　外形尺寸与安装边界方面，建模时严格按照实际产品的安装尺寸还原，电机部分的外径、泵头的径向尺寸、整体轴向长度、底座的安装孔距都做了精准的匹配，安装时需要预留的维护空间也在结构上有所体现：泵头端盖侧需要预留足够的空间来拆卸紧固螺栓，方便后期更换叶轮或者机械密封，电机尾部需要预留散热空间，不能紧贴墙面或者其他设备，避免影响电机的散热效果导致过热烧毁。进出水口的螺纹规格采用常规的管螺纹标准，对接管路时不需要做特殊的螺纹转换，安装时需要在进水口侧设置过滤装置，避免大颗粒杂质进入泵腔打坏叶轮或者卡滞机械密封。

　　从结构细节来看，机械密封的安装位置在泵轴穿过泵壳的部位，建模时还原了密封腔的结构，这个位置是离心泵最容易出现渗漏的部位，密封腔的尺寸需要匹配标准件的机械密封尺寸，方便后期更换易损件。叶轮采用闭式叶轮结构，适合输送洁净的低粘度介质，叶片的曲率按照离心泵的水力设计做了还原，能够保证介质在获得动能的同时减少水力损失。电机外壳采用散热筋结构，增加散热面积，保证220V单相电机在连续运行时的温度在允许范围内，不会出现绝缘老化过快的问题。整体结构没有冗余的设计，所有部件都服务于流体输送的核心功能，安装时只需要将底座固定在水平的基础上，对接好进出水管路，做好电气接线即可投入使用，不需要复杂的调试步骤，适合非专业人员的日常操作与维护。
