带悬臂吊具的移动式工业周转料箱

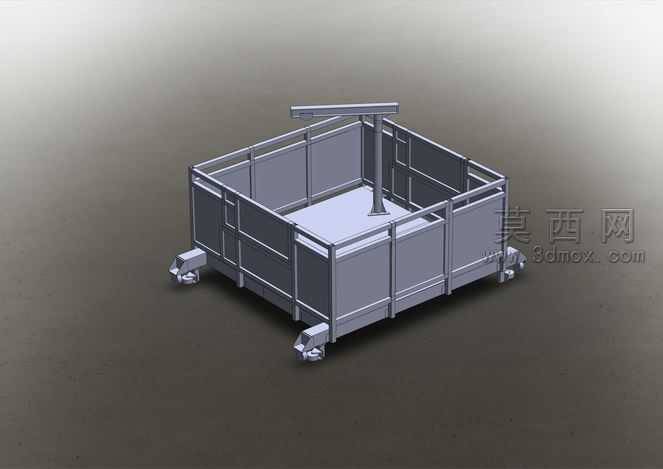

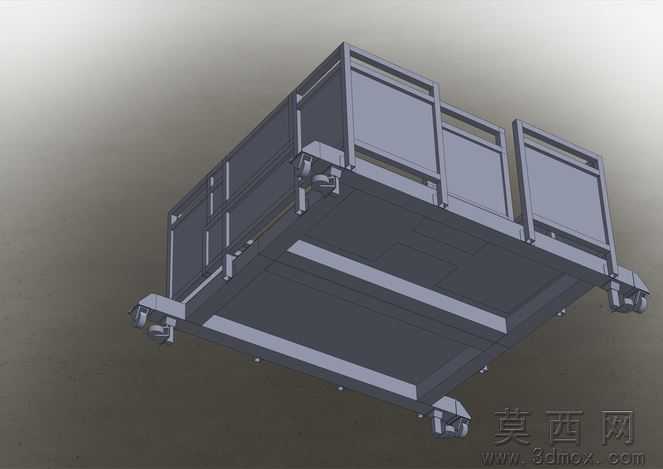

本作品为车间场景使用的移动式周转料箱三维建模成果，建模过程严格遵循工业物流器具的实际设计逻辑，先通过基准面定位确定料箱的整体外轮廓尺寸，以矩形框架为基础搭建主体承载结构，依次完成侧边围板、底部承载平台、四角脚轮安装座的特征绘制，所有钣金类部件均通过基体法兰、边线法兰、折弯特征完成建模，还原了真实钣金加工的工艺特征，避免了无厚度实体的建模错误。料箱内部居中设置的单柱悬臂吊具，采用拉伸凸台完成立柱与悬臂的主体建模，立柱底部与料箱底板做完全约束的配合连接，悬臂末端预留吊具安装接口，可适配常规起重吊钩完成箱内物料的吊装作业，吊具与箱体的连接位置做了加强筋特征设计，模拟实际焊接加固的结构强度。材质渲染阶段，箱体框架与围板采用哑光冷轧钢板材质，调整金属粗糙度参数模拟工业钣金件的磨砂质感，脚轮部分采用橡胶轮面与镀锌金属支架的分层材质，区分不同部件的材质差异，吊具立柱与悬臂做了轻微的金属光泽处理，突出承力部件的金属质感，整体渲染采用柔和的车间环境光，避免过强反光遮挡结构细节。结构设计上，料箱侧边围板采用可拆装的插装式结构，通过侧边定位凸台与框架卡槽完成配合，可根据物料尺寸需求更换不同高度的围板，底部承载平台做了网格状加强筋设计，在降低整体自重的同时提升承载能力，四角安装的万向脚轮带刹车结构，可在作业位置完成锁止固定，避免周转过程中出现滑移。设计思路围绕车间零散物料的周转、临时存储、定点吊装需求展开，整体尺寸适配标准车间通道宽度，可配合手动叉车完成整箱转运，吊具的集成设计省去了额外搭配移动吊架的步骤，适配小批量重型零件的短距离周转与吊装作业，所有边角位置均做了圆角过渡处理，避免尖锐边角造成的作业磕碰风险，建模过程中所有配合关系均做了干涉检查，确保各活动部件无结构冲突，完全符合实际生产使用的结构合理性要求。
