IP2312芯片Type-C接口锂电池充电板

　　这款基于IP2312芯片设计的Type-C接口充电板，主要面向小容量便携电子设备的内置充电场景，常见于小型充电宝、手持检测仪器、便携数码配件、小型智能家居终端这类需要内置三元锂电池供电的产品中，作为设备内部的电源输入与电池充电管理核心部件使用。实际使用时，该板通过板载的Type-C母座接入外部5V直流电源，可实现最高3A的充电电流输出，针对单节三元锂电池完成恒流恒压充电流程，将电池电压从放电截止状态充至4.2V满电状态，全程无需额外配置充电管理电路，可直接集成到终端产品的电源链路中。

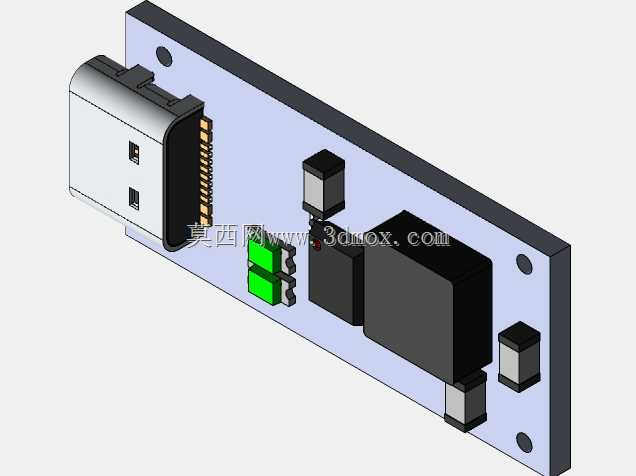

　　从设计思路来看，整块板采用长条形窄边布局，核心的IP2312主控芯片布置在板身中部区域，输入侧的Type-C母座采用卧式贴片安装在板端，母座的金属外壳预留了接地焊盘，可直接焊接在PCB板上提升结构强度，避免频繁插拔导致的接口松脱问题。输入接口旁布置了绿色的接线端子，可作为备用输入或测试点使用，周边搭配不同容值的贴片电容与电感，分别承担输入滤波、储能、输出滤波的作用，功率回路的走线做了加宽处理，降低大电流通过时的线路压降与发热问题。

　　板身预留了三个圆形安装孔，分别位于板身的两个对角与中部侧边位置，安装孔内径适配常用的M2螺丝，可直接通过铜柱固定在设备内部的塑料壳体或支架上，安装时需注意Type-C接口的对位，需保证接口与设备外壳的开孔对齐，插拔行程无结构干涉。板上元件的最高高度为Type-C母座的高度，其余贴片元件的高度均低于母座顶面，在终端产品结构设计时，只需预留母座的插拔空间即可，其余区域的元件上方可布置其他结构件或电路板，不会产生空间干涉。电路层面采用CC/CV充电逻辑，充电初期电池电压较低时采用恒流模式大电流补能，当电池电压上升至接近4.2V时自动切换为恒压模式，逐步降低充电电流直至充电截止，可有效避免电池过充，提升三元锂电池的循环使用寿命。

　　板载的元件排布充分考虑了散热需求，功率电感与主控芯片之间预留了足够的铺铜区域，可通过PCB板的铜箔扩散工作时产生的热量，在3A满电流充电工况下，板身最高温度不会超出电子元件的正常工作温度范围，无需额外加装散热片即可稳定工作。实际选型集成时，需注意该板的输入为标准5V电压，不可接入高于5V的快充电源，避免击穿板上元件；输出端直接连接单节三元锂电池的正负极，不可接多节串联电池组，也不可反接电池极性。板身的走线宽度经过核算，可长期承载3A的持续电流，焊盘的尺寸设计兼顾了贴片加工的可制造性，无论是小批量手工焊接还是批量回流焊生产都能适配，元件均采用通用标准封装，后续维修替换也十分方便。在便携产品的结构设计中，这类集成化的充电板可大幅缩短电源部分的开发周期，无需从零开始设计充电管理电路，直接根据板的外形尺寸预留安装空间与接口对位孔即可完成电源部分的结构适配，适合小批量消费类电子产品的快速开发迭代。
