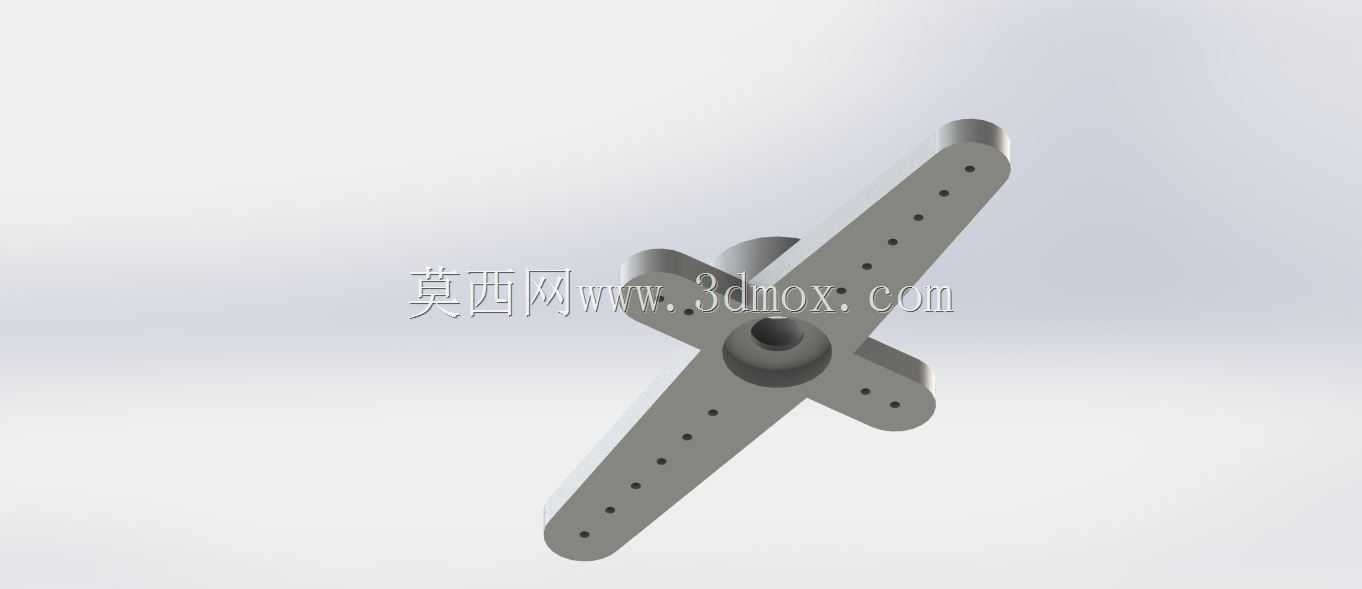

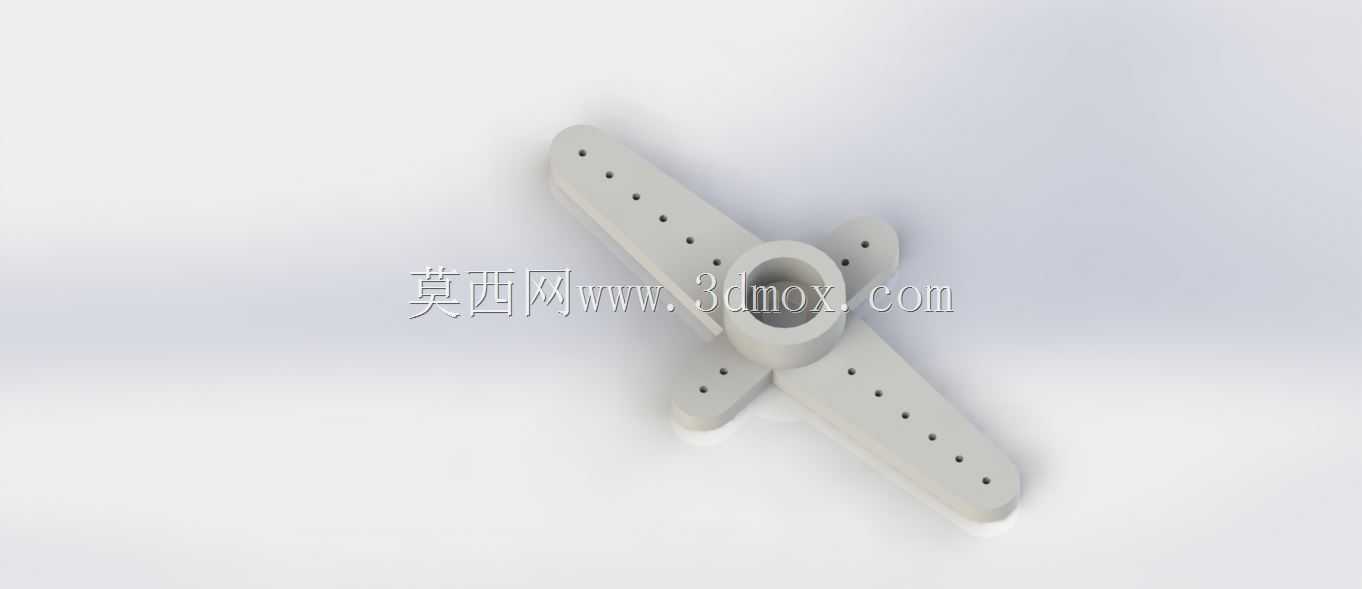

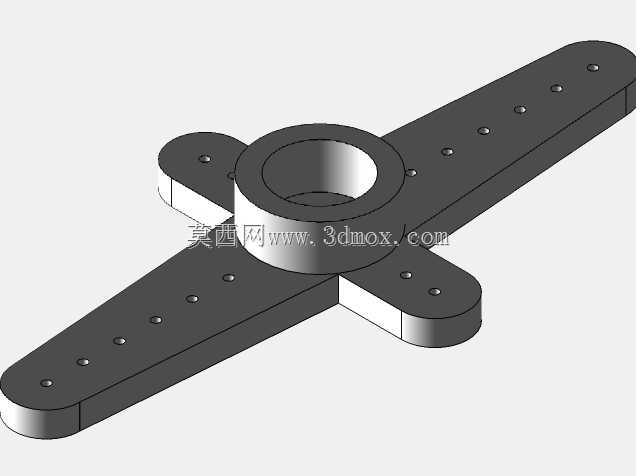

在小型航模、桌面级微型自动化执行机构、科教类机械演示装置的搭建过程中,9g规格伺服电机的安装固定一直是容易被忽略却直接影响传动精度的环节,这类小扭矩伺服输出端负载多为轻质摇臂、小型风门、微型舵面,若安装基座存在同轴度偏差、固定孔位错位,很容易在往复摆动过程中出现舵机扫齿、输出轴径向受力过载的问题,这款十字型伺服支架正是针对这类小规格伺服的安装痛点设计的专用固定构件。从结构布局来看,支架采用中心套筒加四向延伸臂的十字构型,中心套筒的内孔尺寸严格匹配9g伺服的输出轴安装基准,套筒内壁预留的轴向限位台阶可以保证伺服安装后输出轴的伸出长度符合常规摇臂的装配要求,避免因轴伸过长导致的摇臂晃动、或是轴伸过短导致的固定螺丝无法锁死的问题。
四个方向的延伸臂采用等长对称设计,每个臂身上沿长度方向等距排布了多个安装通孔,孔位间距参考了微型轻质型材、航模层板、3D打印结构件的常规安装孔距标准,使用者可以根据实际安装空间的需求,选择不同位置的孔位完成支架与设备基体的固定,不需要额外在基体上重新打孔,大幅降低了小批量样机制作时的加工工作量。从安装边界来看,支架整体的十字外轮廓尺寸控制在小型航模机翼、微型机械爪基座的常规安装空间范围内,中心套筒的高度经过优化,既能够为伺服本体提供足够的包裹支撑,又不会因为套筒过高导致与周边摆动构件发生运动干涉,延伸臂的厚度经过受力校核,在采用常规PLA、ABS等轻质工程塑料制作时,完全可以承受9g伺服额定扭矩输出时的反向作用力,不会出现臂身弯曲变形的情况。
在实际应用场景中,这款支架可以直接固定在航模的机翼内部舵机安装位,四个方向的臂身可以同时兼顾舵机固定、舵面连杆导向座安装、航模内部走线固定的多重作用,不需要额外加装其他辅助固定件;在桌面级微型机械臂的搭建中,这款十字支架可以作为关节处的转接构件,将伺服的输出扭矩均匀传递到四个方向的连接臂上,避免单点连接带来的应力集中问题;在科教类机械演示装置中,对称的十字结构也方便学生快速理解伺服圆周摆动的运动范围,直观观察不同孔位连接时的传动比变化。设计过程中特意将延伸臂的边缘做了圆角过渡处理,避免安装过程中尖锐边角划伤线材或是操作人员,所有安装孔都做了沉头设计,固定螺丝锁入后螺丝头不会突出臂身表面,不会对周边运动的构件造成刮擦。中心套筒与四个延伸臂的连接处做了加厚的过渡圆角,这个位置是支架受力最集中的区域,加厚处理可以避免伺服急停换向时的冲击力导致臂身与套筒连接处断裂,延长构件的使用寿命。不同于常规单方向延伸的伺服摇臂,这款十字支架的四向对称结构可以同时连接多个负载构件,比如在小型云台结构中,可以同时在两个相对的臂身上安装摄像头固定座与配重块,保证伺服转动时的动平衡,降低伺服的额外负载,减少运转过程中的抖动问题。每个臂身上的安装孔都采用统一的孔径标准,适配微型自攻螺丝与常规M2规格的机丝螺丝,不需要根据不同的安装场景单独匹配紧固件,降低了配件选型的难度。
支架的底面做了平面度处理,与安装基体贴合时不会出现缝隙,固定后不会出现支架歪斜的问题,保证伺服输出轴与安装面的垂直度,避免长期运转过程中输出轴因为径向受力不均出现磨损。针对9g伺服本身重量轻、扭矩小的特点,支架整体采用轻量化设计,在保证结构强度的前提下尽可能去除多余的材料,不会给搭载的设备增加过多的额外重量,尤其适合对重量敏感的航模、微型无人机舵面驱动场景。在实际装配过程中,使用者只需要先将伺服本体与中心套筒对位,通过套筒侧面的预留固定孔将伺服与支架锁为一体,再根据实际的安装空间选择对应臂身上的孔位,将支架整体固定到设备基体上即可,不需要复杂的对位调整,即使是没有太多机械装配经验的爱好者也可以快速完成安装。
