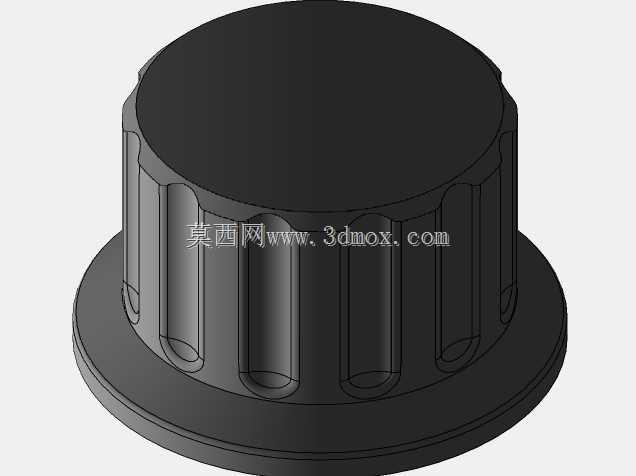

适配6mm扁平轴的带防滑槽刻度控制旋钮

　　在工业控制、仪器调节、小型电源设备的参数调校场景中，手动调节旋钮是操作人员与设备参数交互最直接的部件，这类部件的设计合理性直接影响参数调节的精度、操作手感以及长期使用的可靠性。这款旋钮的设计首先围绕操作端的人机交互需求展开，外圆周面均匀分布的内凹防滑槽，并非随意排布的装饰结构，每一条槽的弧度、深度都经过反复验证：槽深控制在1.2mm，既不会因为槽体过深导致积灰难以清理，也不会因为槽深不足导致戴薄劳保手套操作时出现打滑；槽体的内凹弧度贴合指腹的自然曲线，单指旋转时的接触压强分布均匀，长时间连续调节也不会出现指端压痛的问题。旋钮顶部的平整端面预留了刻度粘贴或激光雕刻的基准平面，不需要额外加装刻度盘配件，直接在端面印刷刻度标识即可清晰指示当前调节位置，对于需要精准对位的参数调节场景，比如电源设备的输出电压微调、信号源的幅值校准，这种一体化的刻度基准面能避免额外加装刻度盘带来的装配同轴度误差，保证刻度指示的精度。

　　从安装适配的维度来看，这款旋钮专门针对直径6mm的扁平轴做了轴孔匹配设计，轴孔内部的扁平卡位与轴端的铣扁位置完全契合，装配时不需要额外做周向定位，直接推入即可保证旋钮与轴的同步旋转，彻底消除了普通圆孔旋钮长期使用后容易出现的周向窜动、空程打滑问题。固定方式采用侧面M3平头螺钉锁紧，螺钉沉入旋钮侧壁的沉孔内，不会突出旋钮外圆周面，既避免了操作时螺钉刮蹭手指，也能保证旋钮外圆周的整洁度；锁紧位置正对轴的扁平切面，螺钉拧紧后直接顶在轴的铣扁平面上，锁紧力不会对圆轴表面造成压痕损伤，后期拆卸维护时也不会因为轴面出现凹点导致旋钮难以拔出。

　　外形尺寸的边界设计充分考虑了设备面板的安装空间限制，旋钮底部带一圈直径略大于主体的限位法兰，法兰厚度1.5mm，装配后法兰面与设备面板之间保留0.3mm的间隙，既可以避免旋钮旋转时与面板表面产生摩擦剐蹭，也能遮挡面板上的轴孔安装缝隙，提升设备面板的整体美观度。旋钮主体的高度控制在12mm，对于安装空间紧凑的小型台式设备、嵌入式控制模块来说，这个高度不会因为旋钮突出面板过高导致设备收纳时出现磕碰，也不会因为旋钮高度过低导致操作时手指蹭到面板。材质选用常规的工程塑料注塑成型，表面做细晒纹处理，既保留了舒适的触摸手感，也不容易残留指纹和操作污渍，日常维护只需要用干布擦拭即可保持外观整洁。

　　在实际选型应用中，这款旋钮可以覆盖大部分需要手动旋转调节的电位器、编码器、可调变压器的调节端，尤其是在小型电源变压器的输出电压调节场景中，调节力矩控制在0.15N·m左右，既不会因为力矩过轻导致参数受震动偏移，也不会因为力矩过重导致调节费力。设计阶段特意做了周向旋转的强度验证，在超过额定调节力矩2倍的情况下，轴孔的卡位结构也不会出现崩裂或塑性变形，能够满足工业场景下长期反复调节的使用寿命要求。防滑槽的排布采用等距24等分设计，每旋转一个槽位对应的角度是15度，刚好匹配大部分可调电位器的单圈调节行程，操作人员可以通过手指触感判断旋转的角度，不需要紧盯刻度也能完成大致的参数步进调节，大幅提升盲操作时的调节效率。
