Warman渣浆泵泵壳结构三维设计

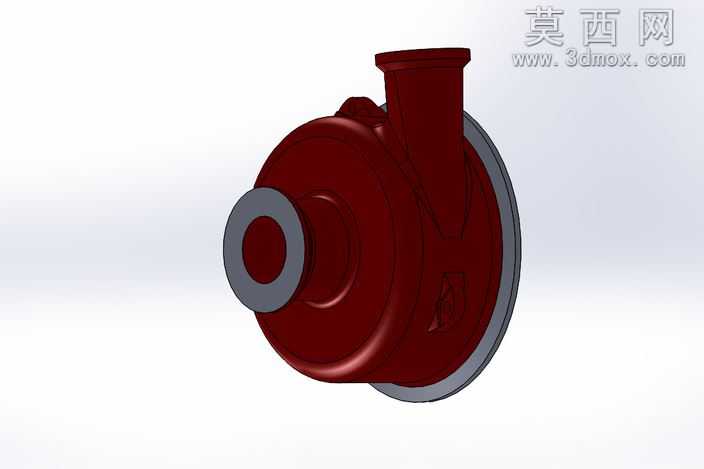

本模型为Warman系列渣浆泵的核心承压过流部件泵壳，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循渣浆泵水力设计规范，精准还原了泵壳的蜗室流道、进出口连接法兰、安装定位止口等核心结构特征。建模初始阶段先依据水力设计图纸绘制蜗室各断面的型线点位，通过平滑样条曲线连接各断面轮廓，采用扫掠、放样等特征操作构建出光滑过渡的蜗形流道，保证流道表面无突兀折角，符合流体输送的水力性能要求，减少介质在泵壳内部的湍流与水力损失。模型的进出口法兰部分严格匹配对应管径的连接尺寸标准，精准绘制了法兰密封面、螺栓孔分布阵列，保证后续装配环节可与进出口管路实现无干涉配合；泵壳侧端的安装止口与密封槽结构也做了精细化还原，预留了机械密封或填料密封的安装空间，可与泵盖、叶轮部件完成精准的装配对位。材质表现上针对渣浆泵泵壳常用的高铬铸铁耐磨材质做了对应的材质渲染调整，赋予模型深红色耐磨防护涂层的外观质感，金属边缘部分做了亚光金属材质处理，还原实际铸件的表面肌理，同时对泵壳外壁的加强筋结构做了等壁厚处理，符合铸造工艺的壁厚均匀要求，避免出现铸造缺陷的结构设计问题。整体模型的结构拆分清晰，各特征参数可编辑调整，可用于后续的有限元磨损分析、流场仿真计算，也可作为同类型渣浆泵产品改型设计的基础模型，帮助设计人员快速调整蜗室断面参数、进出口角度，适配不同流量扬程的工况使用需求，建模过程中规避了实际生产中无法脱模、壁厚不均的结构问题，兼顾了水力性能与铸造工艺可行性。
